Motor cc
1. Fundamentos
de
Control Automático
2º G. Ing. Tecn. Industrial
Tema 2:
Representación y
modelado de sistemas
dinámicos
2. Índice del tema
Tema 2: Representación y modelado de sistemas dinámicos
2.1 Señales y sistemas dinámicos
2.2 Modelado matemático de sistemas dinámicos
2.3 Régimen permanente y transitorio.
Característica estática de un sistema.
2.4 Sistemas dinámicos lineales y no lineales
2.5 Linealización
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 2
3. Señales y Sistemas Dinámicos
Señales y sistemas dinámicos
Sistemas: Conjunto de cosas que relacionadas entre sí
ordenadamente contribuyen a determinado objeto.
Señal o variable: toda magnitud que evoluciona con el
tiempo
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 3
4. Señales
• Caudal de vapor
• Desplazamiento del pistón
• Giro del eje
• Velocidad del eje
• Velocidad del regulador
• Desplazamiento del regulador
• Energía cinética del volante
de inercia
Existen infinitas señales (reales o virtuales)
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind.
5. Señales
Clasificación de señales:
Continuas (en el tiempo): definida en todo instante.
Ej: cuerpo que se desplaza a velocidad constante
vel
pos
tiempo
tiempo
Si impactase contra un muro, ¿Es continua la señal de velocidad?
vel
No confundir con continuidad
de la función v(t) respecto a t
tiempo
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 5
6. Señales
Discontinuas (o discretas): definidas sólo en ciertos instantes
Ej. La deuda con el banco al contraer una hipoteca
D
t1 t2 t3 t4 tiempo
Un tipo de señales discretas muy frecuente: señales muestreadas
(muestreo: medida de una magnitud en ciertos instantes)
Ejemplos: Posición de un avión medida con un radar.
Análisis químico de un producto (la medida toma un tiempo)
Las señales son secuencias de valores definidas en secuencias de instantes
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 6
7. Señales
Señales de prueba: (ideales pero bien conocidas)
Impulso Escalón
0 t 0 t
Rampa Senoide
0 t
0 t
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 7
8. Señales
Señales de prueba: Idealizaciones de señales dadas en la realidad
Impulso señal que toma valor
infinito en un tiempo
infinitesimal…
0 t ¿para qué sirve?
Qe Qe ¿Qa? 1m3
h(t) qs(t) h(t) qs(t)
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 8
9. Señales
•Interpretación del impulso:
m3/s m3/s m3/s m3/s
oo
c
4 o(t)
área 1
2
área 1
área 1
1
área 1
t t t t
1 1/2 1/4 1/oo
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 9
10. Señales
Qe 1 m3
Qa = δ (t )
h(t) qs(t)
3
Qe km
Qa = k δ (t )
h(t) qs(t)
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 10
11. Señales
Trayectorias y comportamientos:
Trayectoria de una señal: evolución temporal de una magnitud.
ACELERACIÓN (m/s VELOCIDAD (m/s) POSICIÓN (m)
10
g M 5
0
0 0.5 1 1.5
0
-5
y -10
-15
0 0.5 1 1.5
)
2
0
-5
-10
-15
0 0.5 1 1.5
tiempo
Comportamiento: el conjunto de trayectorias de todas la señales del
sistema
Trayectoria Señal
Comportamiento Sistema
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 11
12. Señales
Estado de un sistema dinámico:
El conjunto de variables que caracterizan el comportamiento del
sistema.
Conocido el estado en t0 , se puede saber la evolución del sistema
t>t0
M
Ejemplo: Cuerpo que cae g
y
variables de estado: posición y velocidad.
Otros ejemplos:
• Circuitos eléctricos: tensión de los condensadores e intensidad en
bobinas.
• Sistemas mecánicos: posición y velocidad por cada grado de
libertad.
Orden: El número mínimo de variables de estado de un sistema.
Es una medida de su complejidad
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 12
13. Señales
Variables y parámetros:
Tipos de variables:
• Entradas: son las causantes de la x x x xx
evolución del sistema. x x x
xx x x
• Salidas: son las señales que x x
interesa
analizar o medir.
• Internas: el resto de las (infinitas)
Estados
señales
Ejemplos:
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 13
14. Señales
Tipos de entradas: (desde el punto de vista tecnológico)
• Entradas manipulables: aquellas cuya evolución se puede fijar o manipular
• Perturbaciones: aquellas entradas que no son manipulables.
• Ejemplos:
Parámetros de un sistema: magnitud que caracteriza al sistema
y que lo distingue de otro semejante.
• Ejemplo:
Distinguir parámetros y señales de los sistemas anteriores
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 14
15. Sistemas Dinámicos
Tipos de señales
• Sistemas continuos: Señales continuas
• Sistemas discretos: Señales discretas
Influencia del exterior
• Sistemas autónomos: No tiene entradas (aislado) M
Evoluciona por las condiciones de las que parte. g
Idealización y
• Sistemas no autónomos: Si tiene entradas
Evoluciona por las entradas y por las condiciones iniciales.
15
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind.
16. Sistemas Dinámicos
Carácter dinámico R
• Sistema estático:
u R y
Las salidas sólo dependen de las
entradas
R
• Sistema dinámicos:
u C
Las salidas dependen de las R y
entradas y de sus valores
pasados (historia)
Variación con el tiempo de los
parámetros
• Sistema variante en el tiempo
m m(t)
• Sistema invariante en el tiempo
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 16
17. Índice del tema
Tema 2: Representación y modelado de sistemas dinámicos
2.1 Señales y sistemas dinámicos
2.2 Modelado matemático de sistemas dinámicos
2.3 Régimen permanente y transitorio.
Característica estática de un sistema.
2.4 Sistemas dinámicos lineales y no lineales
2.5 Linealización
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 17
18. Modelado matemático de sistemas
Modelo: representación de un sistema
Representación matemática: Ecuaciones diferenciales
• Modelo bien planteado:
Nº Ecuaciones=Nº variables independientes implicadas
Modelado a escala
Errores de modelado
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 18
19. Modelado matemático de sistemas
Selección del modelo según su utilidad
• Análisis:
Objetivo: estudio cualitativo del comportamiento.
Predecir la evolución del sistema.
Analizar el efecto de la variación de parámetros.
Estudiar el efecto de las entradas sobre la evolución del
sistema.
• Diseño de controlador:
Objetivo: controlar el sistema original a partir de un
modelo simplificado que recoja su dinámica.
• Simulación:
Objetivo: reproducir con fiabilidad la evolución del
sistema
Es una tarea más sencilla (integración numérica)
Preferiblemente modelos con errores pequeños
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 19
20. Modelado matemático de sistemas
Identificación de un modelo
Determinación de los parámetros del modelo a partir de
ensayos experimentales.
Muy importante en ingeniería
Exactitud frente a sencillez del modelo
Compromiso
Error
Complejidad
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 20
21. Modelado matemático de sistemas
Clasificación de los modelos
Deterministas y no deterministas
Paramétricos y no paramétricos
• Modelado paramétrico se basa en
Modelo de fenómenos elementales
Ecuaciones de balance
• Modelado no paramétrico o caja negra
El modelo se determina a partir de la respuesta del sistema
Parámetros concentrados y distribuidos
R
u C
y
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 21
22. Modelos matemáticos
Sistemas dinámicos en tiempo continuo:
Ecuaciones diferenciales ordinarias.
Sistema
Descripción externa E/S
Descripción interna (estado)
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind.
23. Modelos matemáticos
El péndulo invertido F θ>0
Descripción externa E/S
mg
F Péndulo
Descripción interna (estado)
Estado:
Parámetros: m,g,I,l
(Un integrador por cada estado)
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind.
24. Modelos matemáticos
Sistemas dinámicos en tiempo discreto:
Ecuaciones en diferencias.
Sistema
Descripción externa E/S
Descripción interna (estado)
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind.
25. Modelado matemático de sistemas
Ecuaciones que permiten obtener los modelos
paramétricos:
Ecuaciones de los fenómenos elementales
Ejemplo: un sistema mecánico
• ec. que relaciona el desplazamiento de los extremos de un muelle
con la fuerza aplicada al mismo.
• ec. que relaciona las velocidades de los extremos de un
amortiguador con la fuerza aplicada al mismo.
• ec. que relaciona las aceleraciones que experimenta una masa con
la fuerza aplicada a la misma.
Ecuaciones de balance
• suma de fuerzas igual a cero en cada elemento del sistema.
Sistema de Ecuaciones
Algebráicas
Diferenciales
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 25
26. Modelado matemático de sistemas
Elementos ideales
Resistencia i
R
v
Bobina
L
i
Condensador v
C
Ecuaciones de Kirchoff i
v
Nudo: Bucle:
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 26
27. Modelado matemático de sistemas
Ejemplo de modelos matemáticos de sistema eléctricos
R R L
u C u C
y y
1.4
1.2
1
1
0.8
0.8
0.6 0.6
0.4 0.4
0.2
0.2
0
0 0 2 4 6 8 10
0 2 4 6 8 10
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 27
28. Modelado matemático de sistemas
ve = i1 R1 + v i
dv Ecs. Alebraicas
i1 − i2 = C1 i +
dt Ecs. Diferenciales
v i = i2 R2 + v s
dv s
i2 = C 2
dt
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 28

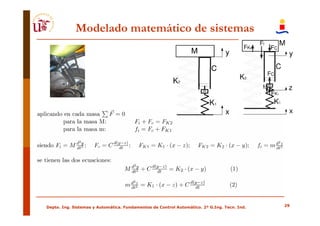

29. Modelado matemático de sistemas
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 29
30. Modelado matemático de sistemas

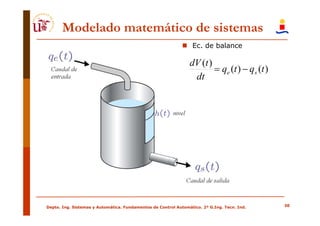

Ec. de balance
dV (t )
= qe (t ) − qs (t )
dt dV (t) = q (t ) − q (t )
e s
dt
dV (t )
= qe (t ) − qs (t )
dt
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 30
31. Modelado matemático de sistemas
Ec. de balance
dV (t )
= qe (t ) − qs (t )
dt
Ec. Presión en el depósito
p (t ) = pa + ρ ⋅ g ⋅ h(t )
dh(t )
Volumen en función de h(t),
A = qe (t ) − K h(t )
para un área del depósito A
dt
V = A ⋅ h(t )
Ec. Caudal en tubería de salida
qs = K p p1 − p2 = K p pa + ρgh − pa
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 31
32. Modelado matemático de sistemas
Motor de corriente continua:
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 32
33. Modelado matemático de sistemas
i R L
vR vL ω
v vce M Jmotor
-
Bmotor
di ⎫
V = VR + VL + Vce = R i + L + Vce ⎪
dt
⎪
Vce = Kce ω ⎪
⎬
T = K par i ⎪
dω ⎪
T = J motor + Bmotor ω ⎪
dt ⎭
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 33
34. Modelado matemático de sistemas
R L
i
vR vL
ω
v vce M Jmotor Jcarga
-
Bmotor Bcarga
di ⎫Potencia eléctrica =V i
V = VR + VL + Vce = R i + L + Vce ⎪Potencia
dt mecánica =Tω
⎪
Vce = K ce ω ⎪
⎬
T = K par i ⎪
dω ⎪
T = ( J motor + J carga ) + ( Bmotor + Bcarga ) ω ⎪
dt ⎭
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 34
35. Modelado matemático de sistemas
Mecanismos de transferencia de Calor
Conducción: Materiales en contacto a distintas temperaturas
Covección: Fluidos en contacto a distintas temperaturas
Radiación:
Mecanismos combinados:
U Coeficiente global
de transferencia de calor 35
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind.
36. Modelado matemático de sistemas
Balance de Energía
(Simplificación)
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 36
37. Simulación de sistemas
Integración numérica de las ecuaciones
Modelo
diferenciales
SIMULADOR salidas
entradas
Discretización del tiempo {t0, t1, t2,…}
• Paso de integración condiciones iniciales
Determinación de las salidas {y0, y1, y2,…}
Ejemplo: método de Euler
Inicio: y0=y(0)
Para k=1 hasta N
tk=k h 1 K
y y h⎛ q p y ⎞
k = k 1 + ⎜ A k 1 − A k 1 ⎟
− ⎜ − − ⎟
⎝ ⎠
⎛1 Kp ⎞ Fin
y (t ) = ⎜ q(t ) −
& ⎜A y (t ) ⎟
⎟
⎝ A ⎠
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 37
38. Índice del tema
Tema 2: Representación y modelado de sistemas dinámicos
2.1 Señales y sistemas dinámicos
2.2 Modelado matemático de sistemas dinámicos
2.3 Régimen transitorio y permanente.
Característica estática de un sistema.
2.4 Sistemas dinámicos lineales y no lineales
2.5 Linealización
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 38
40. Régimen transitorio y permanente
Punto de equilibrio
dvs
ve = RC + vs
dt
está en equilibrio cuando la derivada de vs es cero, y por tanto, cuando ve = vs
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 40
41. Régimen transitorio y permanente
Unicidad del punto de equilibrio para sistemas lineales:
dvs
ve = RC + vs
dt
•Para una entrada dada, por ejemplo ve= 1 voltio, el sistema
evolucionará hasta alcanzar un único punto de equilibrio que
corresponde a una salida vs=1 voltio
•Si se aplican a la entrada, por ejemplo ve= 2 voltios, el sistema
evolucionará hasta conseguir un punto de equilibrio que
corresponde a una salida vs=2 voltios
•Para una entrada dada sólo existe un único punto de equilibrio
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 41
42. Característica Estática
Relación entre la entrada y la salida en régimen
permanente.
vs
Ejemplo:
dvs
ve = RC + vs
dt
en régimen permanente:
ve = v s
ve
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 42
43. Característica Estática
La característica estática en muchos casos se puede obtener de
forma experimental:
Por ejemplo: Motor de corriente continua
Entrada: Tensión aplicada V (voltios)
Salida: Velocidad del eje ω (r.p.s.) revoluciones por segundo
_
ω
+
V
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 43
44. Característica Estática
Ensayo aplicando distintas tensiones de entrada y midiendo las
revoluciones en régimen permanente: V(v) ωR(r.p.s.)
0 0
1 0
2 0.2
_ ω
R 3 1.3
+
V 4 3.2
5 5.1
6 6.5
7 7.2
ω 8 7.4
9 7.4
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 44
45. Característica Estática
Representación gráfica de la característica estática.
ω 9
8
7
6
5
4
3
2
1
1 2 3 4 5 6 7 8 9
V
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 45
46. Índice del tema
Tema 2: Representación y modelado de sistemas dinámicos
2.1 Señales y sistemas dinámicos
2.2 Modelado matemático de sistemas dinámicos
2.3 Régimen transitorio y permanente.
Característica estática de un sistema.
2.4 Sistemas dinámicos lineales y no lineales
2.5 Linealización
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 46
47. Sistemas dinámicos lineales y no lineales
En un sistema lineal se cumple el Principio de Superposición
3.5 3.5
3 3
2.5
2
2.5
2
y1
1.5 u1 1.5
1 1
0.5 0.5
0 0
0 5 10 15 20 25 30 0 5 10 15 20 25 30
3.5 3.5
3 3
2.5 2.5
2 2
1.5 1.5
1
0.5
u2 1
0.5
y2
0 0
0 5 10 15 20 25 30 0 5 10 15 20 25 30
3.5 3.5
3 3
2.5
2
2.5
2
y1+y2
1.5 u1+u2 1.5
1 1
0.5 0.5
0 0
0 5 10 15 20 25 30 0 5 10 15 20 25 30
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 47
48. Sistemas dinámicos lineales y no lineales
El Principio de Superposición NO se cumple en un sistema no lineal
3.5 12
3
10
2.5
8
2
1.5 u1 6
4
y1
1
0.5 2
0 0
0 5 10 15 20 25 30 0 5 10 15 20 25 30
3.5 12
3
10
2.5
8
2
6
1.5
1
0.5
u2 4
2
y2
0 0
0 5 10 15 20 25 30 0 5 10 15 20 25 30
3.5 12
3
10
2.5
2
8 yt=y1+y2
/
1.5 ut=u1+u2 6
4
1
0.5 2
0 0
0 5 10 15 20 25 30 0 5 10 15 20 25 30
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 48
49. Sistemas dinámicos lineales y no lineales
Descripción externa
Sistema lineal: si f es lineal
d n y (t ) d n −1 y (t ) dy (t ) d mu (t ) d m −1u (t ) du (t )
n
+ a1 n −1
+ ... + an −1 + an y = b0 m
+ b1 m −1
+ ... + bm −1 + bmu (t )
dt dt dt dt dt dt
Sistema no lineal: si f no es lineal
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 49
50. Sistemas dinámicos lineales y no lineales
Característica estática
y
Sistema lineal
u
Sistema no lineal ω 9
8
7
6
5
4
3
2
1
1 2 3 4 5 6 7 8 9
V
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 50
51. Índice del tema
Tema 2: Representación y modelado de sistemas
dinámicos
2.1 Señales y sistemas dinámicos
2.2 Modelado matemático de sistemas dinámicos
2.3 Régimen transitorio y permanente.
Característica estática de un sistema.
2.4 Sistemas dinámicos lineales y no lineales
2.5 Linealización
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 51
52. Linealización
Objetivo:
obtener modelos lineales aproximados a partir de modelos no
lineales
Punto de funcionamiento:
Punto de equilibrio en torno al que se linealiza
Propiedades:
Representa bien al sistema en una cierta zona en torno a un punto
de equilibrio.
Fuera de la zona de validez, el modelo linealizado tiene un error
demasiado grande.
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 52
53. Linealización
Aproximación lineal
y y = yo+(dy/dx)odx = yo+f(xo)’dx
dy
y=f(x) no lineal
yo
dx
x
xo
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 53
54. Linealización
Consideraciones sobre la característica estática
Zonas de comportamiento NO lineal
9
R
8
7
6
5
4
3 Zona de comportamiento lineal
2
1
1 2 3 4 5 6 7 8 9
V
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 54
55. Linealización
La ganancia estática permite determinar qué incrementos finales
se producirán en la salida de un sistema como consecuencia de
incrementos dados en la entrada al mismo.
Δy
K estática =
Δu
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 55
56. Linealización
Partiendo de los datos obtenidos de un ensayo sobre un
sistema, ¿cuál es su ganancia estática ?
8 8
7 7
6 6
5 5
4 4
3 3
2 2
1 1
0 0
0 5 10 0 5 10
¿ K est ?
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 56
57. u 8 y8
7 7
6 6
5 5
4 4
3
Δy = 3
3
2
Δu = 1
2
1 Δu = 1 1
0 0
0 5 10 0 5 10
Δy 5 − 2 3 5 5
K est = = = =3 K est ≠ K est ≠
Δu 2 − 1 1 2 1
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 57
58. Linealización
• La característica estática de un sistema permite determinar cuál es su
ganancia estática en cada punto de funcionamiento o equilibrio: es la
pendiente de la tangente de la curva. Δy
K estática =
Δu
9
y
8
7
6
5
4
3
2
1
1 2 3 4 5 6 7 8 9
u
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 58
59. Linealización
• Las zonas lineales de la característica estática de un sistema tienen la
misma pendiente, luego presenta la misma ganancia estática
Zonas de comportamiento NO lineal:
9 Kest varía en cada punto de funcionamiento
y
8
7
6
5
4
Zona de comportamiento lineal:
3
2 misma ganancia estática Kest
1
1 2 3 4 5 6 7 8 9
u
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 59
60. Linealización
dn( t )
A = u( t ) − y( t )
dt
y( t ) = k n( t )
No lineal
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 60
61. Linealización
k
y y( t ) ≈ y0 + dn aprox. lineal válida en
2 n0 el entorno de (n0, y0)
dy
y( t ) = k n( t ) no lineal
yo
dn
no n
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 61
62. Linealización
Punto de Funcionamiento
Definiendo variables incrementales
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 62
63. Linealización
Buena aproximación en torno al punto
de funcionamiento
Para variaciones grandes, el modelo
lineal puede ser erróneo
Todas las señales del sistema
evolucionan en torno a su valor en el
punto de equilibrio
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 63
64. Linealización
Las variables incrementales dependen
del punto de funcionamiento elegido
Depto. Ing. Sistemas y Automática. Fundamentos de Control Automático. 2º G.Ing. Tecn. Ind. 64
