Este documento presenta información sobre el flujo de canales abiertos. Discutió las diferentes secciones de canales, incluidos los canales trapezoidales, rectangulares, triangulares y circulares. También clasificó los flujos en canales como permanentes o no permanentes, y uniformes o variables. Finalmente, describió los diferentes tipos de flujo en canales abiertos.

1. Mg. Ing. María del Carmen Manchego Casapía
Facultad de Ingeniería
Escuela Profesional de Ingeniería Civil
Hidráulica de Canales Abiertos

2. Datos/Observaciones
Recordando la Clase pasada

3. Datos/Observaciones

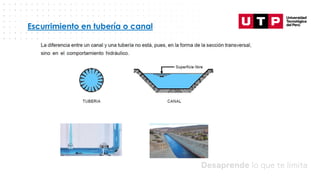

Escurrimiento en tubería o canal

4. Datos/Observaciones
• Permanente • No permanente
Clasificación de flujos: permanente y no permanente
Tipos de escurrimiento

5. Datos/Observaciones
Tipos de Canales Abiertos

6. Datos/Observaciones

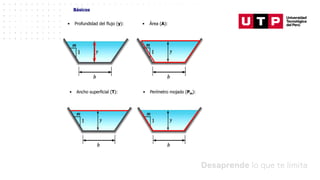

Secciones de Canal
Canal tipo Trapezoidal

7. Datos/Observaciones
Canal tipo Rectangular

8. Datos/Observaciones
Canal tipo Triangular

9. Datos/Observaciones
Canal tipo circular

10. Datos/Observaciones

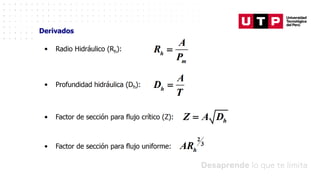

11. Datos/Observaciones

12. Datos/Observaciones

13. Datos/Observaciones
Tipos de escurrimiento
Clasificación de flujos: uniforme y variado

14. CURSO (7 UNIDADES)
1.- Introducción al Flujo en Canales Abiertos
a. Geometría de canales rectangulares, trapezoidales, circulares y
otros.
b. Tipos de flujo en canales abiertos.

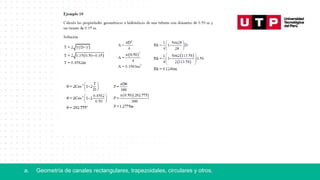

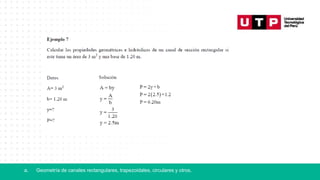

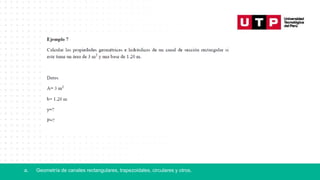

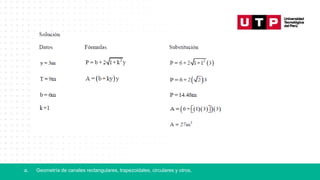

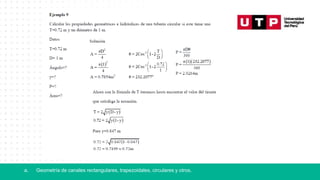

16. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

17. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.
Aplicación de la Geometría de un canal

18. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

19. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

20. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

21. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

22. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

23. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

24. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

25. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

26. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

27. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

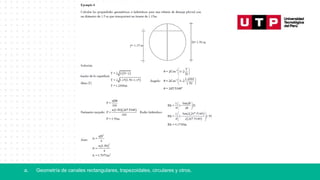

28. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

29. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

30. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

31. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

32. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

33. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

34. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

35. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

36. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

37. a. Geometría de canales rectangulares, trapezoidales, circulares y otros.

38. b. Tipos de flujo en canales abiertos
CLASIFICACIÓN DEL FLUJO EN CANALES ABIERTOS.
El flujo en canales abiertos puede clasificarse en muchos tipos y describirse de varias
maneras. La siguiente clasificación se hace de acuerdo con el cambio de los parámetros
profundidad, velocidad, área etc. del flujo con respecto al tiempo y al espacio.
La clasificación del flujo en canales abiertos se resume de la
siguiente manera:
A. Flujo permanente
1. Flujo uniforme
2. Flujo variado
a. Flujo gradualmente variado
b. Flujo rápidamente variado
B. Flujo no permanente
1. Flujo uniforme no permanente (raro)
2. Flujo variado no permanente
a. Flujo gradualmente variado no permanente
b. Flujo rápidamente variado no permanente

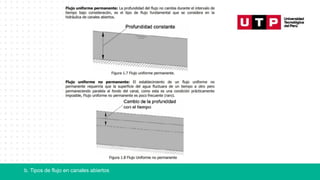

39. b. Tipos de flujo en canales abiertos

40. b. Tipos de flujo en canales abiertos

41. b. Tipos de flujo en canales abiertos

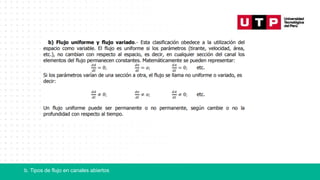

42. b. Tipos de flujo en canales abiertos

43. b. Tipos de flujo en canales abiertos

44. b. Tipos de flujo en canales abiertos

45. b. Tipos de flujo en canales abiertos
El flujo gradualmente variado puede ser acelerado o retardado. El primero se presenta cuando los tirantes en la
dirección del escurrimiento van disminuyendo (figura 1.12) y el segundo, llamado también remanso (fig.1.13)
existe cuando sucede el fenómeno contrario. Un caso muy típico de remanso es aquel que se presenta aguas
arriba de un vertedor o cualquier obstrucción semejante, como se indica en la (figura 1.14).

46. b. Tipos de flujo en canales abiertos

47. b. Tipos de flujo en canales abiertos

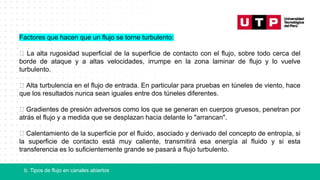

Factores que hacen que un flujo se torne turbulento:
La alta rugosidad superficial de la superficie de contacto con el flujo, sobre todo cerca del
borde de ataque y a altas velocidades, irrumpe en la zona laminar de flujo y lo vuelve
turbulento.
Alta turbulencia en el flujo de entrada. En particular para pruebas en túneles de viento, hace
que los resultados nunca sean iguales entre dos túneles diferentes.
Gradientes de presión adversos como los que se generan en cuerpos gruesos, penetran por
atrás el flujo y a medida que se desplazan hacia delante lo "arrancan".
Calentamiento de la superficie por el fluido, asociado y derivado del concepto de entropía, si
la superficie de contacto está muy caliente, transmitirá esa energía al fluido y si esta
transferencia es lo suficientemente grande se pasará a flujo turbulento.
