Secciones . 2011

Separata De Secciones Tema III De VI
Curso : Introducción al Diseño Mecánico EM711
FIQT _UNI_2011
Definición de SECCIONES Pág. 2
_OBJETIVO Pág. 2
_SE USA CUANDO Pág. 2
_LINEA DE PLANO DE CORTE Pág. 2
_NORMAS PARA EL RAYADO DE LA SECCION Pág. 3 y Pág. 4
_Las secciones que demasiado delgadas Pág. 4 y Pág. 5
_El rayado se interrumpe en las cifras de dimensión Pág. 5
_Dos piezas adyacentes se rayan Pág. 5 y Pág. 6
_Ni paralelo ni, perpendicular a los contornos Pág. 6
_TIPOS DE SECCIONES Pág. 6
_A).-Sección Completa Pág. 7 al Pág. 8
_B).- Medía Sección Pág. 8 al Pág. 9
_C).- Sección Escalonada Pág. 9 al Pág. 10
_D).- Sección alineada o en ángulo (diferentes a 180 y 90 grados) Pág. 10 al Pág. 11
_E).- Sección Girada Pág. 11 al Pág. 13
_F).- Sección Desplazada Pág. 13
_G).- Sección Interrumpida o Parcial Pág. 13 al Pág. 14
_No deben Rayarse piezas normalizadas Pág. 14
_Problemas de secciones Pág. 14 al Pág. 15
_Solución del Problema Nº 1, con Uso De Autocad 2006 Pág. 16 al Pág. 19
_Solución del Problema Nº 2 ,con Uso De Autocad 2006 Pág. 19 al Pág. 21
_Solución del Problema Nº 3,con Uso De Autocad 2006 Pág. 21 al Pág. 24
ING : MIGUEL A MORÁN TELLO
Miércoles 06 De Abril 2011
CIP 47662

2
_DEFINICIÓN SECCIONES
Se denomina sección a la superficie que resulta de separación al cortarlo teóricamente
por un plano secante a un elemento de máquina.
_OBJETIVO: los alumnos identifiquen y se familiaricen con los diferentes tipos de
secciones, en los volúmenes para poder observar su interior, además de interpretar y
realizar los cortes y secciones en diferentes volúmenes, para su aplicación practica,
durante v clase, en su vida diaria y en su desarrollo profesional proporcionándole
conocimiento, destreza en los trazos disciplina y limpieza.
SE USA CUANDO.
Cuando el interior del objeto es complicado o cuando se encuentran varías piezas
ensambladas en dicho espacio.
La zona en la que el plano corta el material se dibuja rayado.
_LINEA DE PLANO DE CORTE “puede tomar cualquier forma” :
Se usa para indicar donde tiene lugar el corte, por medio de una línea gruesa “ 0.6 “
de trazo y un punto, en sus extremos se coloca una flecha de líneas de trazo fino “ 0.4 “
que indican la dirección del la visual .El cual se identifica con letras Mayúsculas
diferentes I y Q, ya que se pueden confundir con el Uno y el Cero.

3
A
SECCION A - A
LA FLECHA INDICA LA DIRECCION DE LA VISUAL (0.4)
LINEA DE PLANO DE CORTE (0,6)
LINEA DE RAYADO DE CORTE (0,4)
6mm
3mm
_NORMAS PARA EL RAYADO DE LA SECCION:
45º respecto a las aristas principales
normas.
Para dibujos pequeños 1mm de separación.
Medianos 2mm de separación.
Grandes 3mm de separación.
_NORMAS PARA EL RAYADO DE SECCION:
-No deben dibujarse líneas indivisibles, sobre las secciones.
- Las diferentes zonas cortadas de una misma pieza en una misma vista llevarán
idénticos rayados que no deberán ser ni // y perpendicular a los bordes.
- Cuando aparentemente no existen aristas principales o la pieza esta inclinada, se
toma respecto a la base de la pieza.
Las piezas de gran tamaño se rayan sólo en los contornos.

4
Las piezas de gran tamaño se rayan sólo en los contornos.
_Las secciones que demasiado delgadas se representan con trazo grueso (0,6).
Ejemplo:
Perfiles estructurales, láminas metálicas, empaquetaduras, separa a dos materiales
diferentes por lo tanto el rayado también es diferente etc.

5
_El rayado se interrumpe en las cifras de dimensión, pero no en las flechas, ni en las
líneas de acotado.
Evitar dimensionar en zona rayada.
_Dos piezas adyacentes se rayan con líneas respectivamente perpendiculares.
Una tercera pieza adyacente se debe rayar a ángulos de 30º ó 60º si fuera necesario
variar la separación del rayado.

6
-Ni paralelo ni, perpendicular a los contornos
_TIPOS DE SECCIONES:

7
A) Sección Completa
B) Medía Sección
C) Sección Escalonada
D) Sección alineada o en ángulo o por planos
concurrentes
E) Sección Girada
F) Sección Desplazada
G) Sección Interrumpida o Parcial
A).-Sección Completa
El plano de corte con un Angulo de 180 grados se extiende en línea recta, a través de
todo el objeto. El objeto es divido en dos partes iguales, USO en sólidos simétricos.

8
_b).- Medía Sección
Se dibujan en una vista una mitad en forma normal y la otra en sección. Se usa en
piezas simétricas, El plano de corte con un Angulo de 90 grados. El objeto es divido
en cuatro partes iguales, USO en sólidos simétricos.
Medía Sección

9
Medía Sección
_c).- Sección Escalonada
El plano de corte se puede escalonar con finalidad de mostrar varios planos de corte.

10
Sección Escalonada

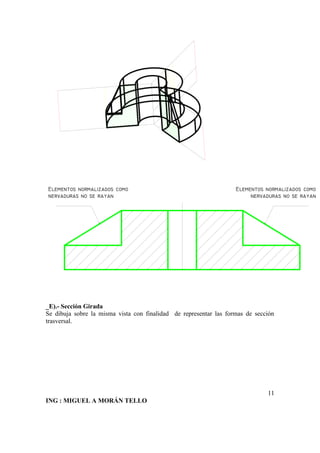

_D).- Sección alineada o en ángulo (diferentes a 180 y 90 grados) o por planos,
concurrentes.
Uno de los planos se alinea con otro, convirtiéndose en corte completo o medio corte.
Sección alineada (rayado)

11




_E).- Sección Girada
Se dibuja sobre la misma vista con finalidad de representar las formas de sección
trasversal.

12
Uso de plano de corte en las secciones giradas

13
Cortes convencionales usados en secciones giradas
_F).- Sección Desplazada
La misma finalidad que la sección girada en lugar de dibujarlas sobre la misma vista
se desplaza.
Útil cuando la pieza cambia gradualmente de forma.
_G).- Sección Interrumpida o Parcial
Se hace a mano alzada sólo se necesita la vista en sección de una porción del objeto.

14
_No deben Rayarse piezas normalizadas cuando los planos de corte contienen a su
eje.
Ejemplos: Chavetas, tornillos, tuercas, remaches, mangos, eje de transmisión,
nervaduras etc.
_Problemas de secciones:
Del 1 al 10 se dan las vistas superior y lateral Derecha, en las demás la disposición en
el tercer cuadrante.

15

16
_Solución del Problema Nº 1
Primero dibujamos el rectángulo y luego, con ORTHO activado, con PL, MI(Simetría),
y BO( frontera), el perfil interior.
A, EXT (+300) y B EXT (+100), en SE (isométrico)
Luego nos situamos en la vista F, SE, por medio UCS enero _O y dibujamos en la cara
interior una línea y en su centro circulo y lo Extruimos ( EXT) y finalmente
suprimimos (SU), el cilindro consecuencia de la EXT, de circulo.

17
Concluimos con el corte el plano Superior, dibujando u rectángulo situando el eje de
coordenadas con UCS que pase por los puntos medios.
Luego lo extruimos EXT y finalmente lo SU(suprimimos).

18
Para rayar la parte cortada nos situamos en la vista F, SE
Luego H(hatch)
Luego Pick Points

19
_Solución del Problema N º 12
1er Paso:
Iniciamos en la Vista F, Utilizando C, opción TTR (Tangente, Tangente; Radio), para
dibujar el Radio de 200, marcando como tangentes las de Radio 200 y Radio 40, y
Borramos lo que no nos sirve con TR (Trim o tirrena) y doble Enter.
2 Paso
Copiamos una copia de seguridad, de la vista realizada, el Perfil A y B debe Aplicarse a
ambos (BO o Frontera), por medio UCS, ubicamos el eje de coordenadas en el Centro.
EXT A, -200 y EXT B, +200 y -200, para lo cuál nos valemos de la Copia.

20
3er Paso
En el Perfil de la Izquierda al Circulo de 200 y 150 ambos los EXT +150 y luego al
cilindro mayor lo SU(sustraiayo el menor), finalmente lo llevo a centro posterior lo
uno(UNI).para verse sombreado SHA(sombrado), elegimos H.

21
4to Paso, Para Cortarlo dibujamos un rectángulo en la vista Frontal y luego en la Frontal
SE, lo movemos de tal manera que quede como se ve en el Dibujo.
5to Paso Luego de Cortarlo y nos ubicamos en el Plano de Perfil SE y procedemos con
Rayarlo de igual forma que el problema Anterior.

22
_Solución del Problema Nº 16
1er Paso
En la vista Frontal Dibujar
2do Paso:
Identificación
3er pasó
F y SE
1.- EXT D(-100) , luego y alineado E EXT ( -200), unimos los dos
2.- EXT F (-250), luego y alineado G EXT (-100), unimos ambos, y la Unión de D yE ,
sustraemos la unión de Fy G,

23
3.-EXT A( -150) y B y C (EXT -180), los tres Debe Aplicarse (BO o frontera antes)
luego ambos lo sustraemos de nuestro Sólido.
4to Paso
Procedemos a cortarlo
Luego de rallándolo Tenemos, en cada Área de rayado Se tiene qué cambiar las
Coordenada Con UCS enter _3p.

24
