INICIAL (R.D. 0614) – PRIMARIA (R.D. 1055-DREJ) – SECUNDARIA (R.D.1809-DREJ)
GRADO: 4° Sec. CURSO: FÍSICA DOCENTE: FECHA: /08/20
FÍSICA
MOMENTO DE UNA
FUERZA

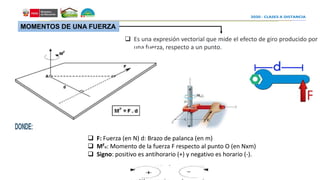

MOMENTOS DE UNA FUERZA
 Es una expresión vectorial que mide el efecto de giro producido por
una fuerza, respecto a un punto.
 F: Fuerza (en N) d: Brazo de palanca (en m)
 MFO: Momento de la fuerza F respecto al punto O (en Nxm)
 Signo: positivo es antihorario (+) y negativo es horario (-).
SEGUNDA CONDICIÓN DE EQUILIBRIO
 Un cuerpo se encuentra en equilibrio mecánico
rotacional, es decir, cuando un cuerpo o sistema
está en reposo o presenta rotación uniforme.
 Para que un cuerpo esté totalmente en equilibrio de
rotación, debe cumplirse la segunda condición de
equilibrio que dice: la suma de los momentos o
torques de las fuerzas que actúan sobre el cuerpo
respecto a cualquier punto deben ser igual a cero.
EQUILIBRIO DE GIRO
1.- Una viga de 4 m de longitud soporta dos cargas,
una de 200 N y otra de 400 N como se ve en la
figura. Determinar los esfuerzos de reacción a que
se encuentran sujetos los apoyos A y B, considere
despreciable el peso de la viga.
a) 350 y 350 b) 350 y 250
c) 250 y 250 d) 350 y 600
e) 1400 y 1000
2.- Determina la magnitud del momento de la fuerza
con respecto al punto “O”.
a) 50 N.m b) –50 N.m
c) +25 N.m d) cero
e) –100 N.m
4.- Determina la magnitud del momento de la fuerza
con respecto al punto “O”.
a) –140 N.m b) 140 N.m
c) 100 N.m d) –100 N.m
e) –40 N.m
3.- Determina la magnitud del momento de la fuerza
con respecto al punto “O”.
a) –40 N.m b) 40 N.m c) 20 N.m
d) –30 N.m e) –25 N.m

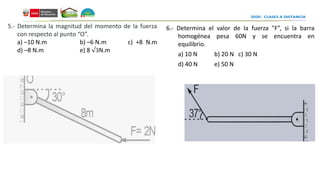

6.- Determina el valor de la fuerza "F”, si la barra
homogénea pesa 60N y se encuentra en
equilibrio.
a) 10 N b) 20 N c) 30 N
d) 40 N e) 50 N
5.- Determina la magnitud del momento de la fuerza
con respecto al punto “O”.
a) –10 N.m b) –6 N.m c) +8 N.m
d) –8 N.m e) 8 √3N.m
8.- Si la barra homogénea de 5 kg y de 60 cm de
longitud permanece en posición horizontal
determina la tensión de la cuerda (g=10m/s2).
a) 20 N b) 15 N c) 50 N
d) 10 N e) 30 N
7.- Determina el módulo de la fuerza vertical F para
que la barra
homogénea de 10 kg permanezca horizontal
(g=10m/s2)
a) 30 N b) 35 N c) 40 N
d) 45 N e) 50 N

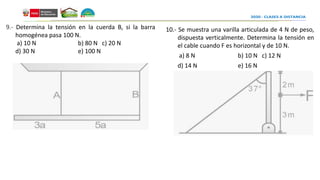

10.- Se muestra una varilla articulada de 4 N de peso,
dispuesta verticalmente. Determina la tensión en
el cable cuando F es horizontal y de 10 N.
a) 8 N b) 10 N c) 12 N
d) 14 N e) 16 N
9.- Determina la tensión en la cuerda B, si la barra
homogénea pasa 100 N.
a) 10 N b) 80 N c) 20 N
d) 30 N e) 100 N
11.- En el gráfico, el modulo del momento de la fuerza
F respecto de O es 50 N.m para dicho instante.
Determina el modulo del momento de la fuerza 3F
respecto a O.
a) 450 N.m b) 375 N.m
c) 270 N.m d) 240 N.m
e) 360 N.m
Educación a distancia
Lo podemos hacer mejor..
IEP NUEVA ESPERANZA
2020
Reto esperanzador:
