1. 1
FÍSICA
FUERZA EN POLEAS
TEORIA DE LAMY
I.E.P. “NUEVA ESPERANZA”

2. NN
N F

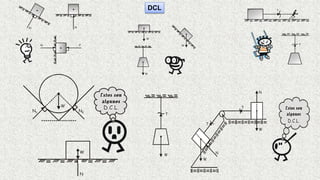

DCL
N1 N2
W
W
N
W
T
T
W
T
N
N
W

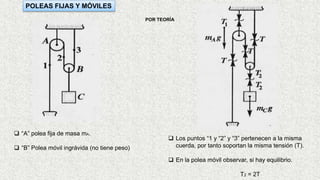

3.  “A” polea fija de masa mA.
 “B” Polea móvil ingrávida (no tiene peso)
 Los puntos “1 y “2” y “3” pertenecen a la misma
cuerda, por tanto soportan la misma tensión (T).
 En la polea móvil observar, si hay equilibrio.
T2 = 2T
POLEAS FIJAS Y MÓVILES
POR TEORÍA

4. 1.- En la figura, un apersona jala un bloque de
20kg a través de una cuerda que pasa por una
polea de peso y radio despreciable. Determina
la fuerza en “N” con que la persona, de 60 kg,
presiona sobre el piso, si todo el sistema esta
en reposo.
a) 200 b) 300 c) 400
d) 500 e) 600
2.- Las masas m1= 1,0 kg y m2 = 1,5 kg
dispuestas como indica la figura, permanecen
en reposo. Si la polea es ideal, cual es la
tensión en la cuerda y cual es la inclinación de
la báscula. g= 10 m/s2; en “N”
a) 2,5 y 5 b)0,5 y 1 c) 10 y 5
d) 5 y 5 e) 10 y 10

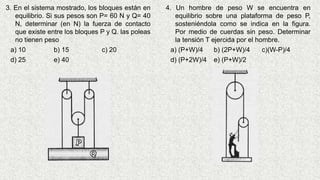

5. 3. En el sistema mostrado, los bloques están en
equilibrio. Si sus pesos son P= 60 N y Q= 40
N, determinar (en N) la fuerza de contacto
que existe entre los bloques P y Q. las poleas
no tienen peso
a) 10 b) 15 c) 20
d) 25 e) 40
4. Un hombre de peso W se encuentra en
equilibrio sobre una plataforma de peso P,
sosteniéndola como se indica en la figura.
Por medio de cuerdas sin peso. Determinar
la tensión T ejercida por el hombre.
a) (P+W)/4 b) (2P+W)/4 c)(W-P)/4
d) (P+2W)/4 e) (P+W)/2

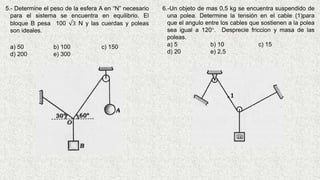

6. 5.- Determine el peso de la esfera A en “N” necesario
para el sistema se encuentra en equilibrio. El
bloque B pesa 100 √3 N y las cuerdas y poleas
son ideales.
a) 50 b) 100 c) 150
d) 200 e) 300
6.-Un objeto de mas 0,5 kg se encuentra suspendido de
una polea. Determine la tensión en el cable (1)para
que el angulo entre los cables que sostienen a la polea
sea igual a 120°. Desprecie friccion y masa de las
poleas.
a) 5 b) 10 c) 15
d) 20 e) 2,5

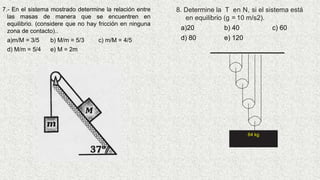

7. 7.- En el sistema mostrado determine la relación entre
las masas de manera que se encuentren en
equilibrio. (considere que no hay fricción en ninguna
zona de contacto)..
a)m/M = 3/5 b) M/m = 5/3 c) m/M = 4/5
d) M/m = 5/4 e) M = 2m
8. Determine la T en N, si el sistema está
en equilibrio (g = 10 m/s2).
a)20 b) 40 c) 60
d) 80 e) 120
64 kg

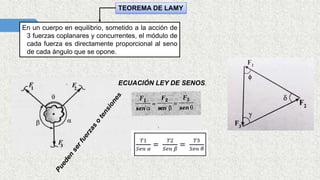

8. TEOREMA DE LAMY
En un cuerpo en equilibrio, sometido a la acción de
3 fuerzas coplanares y concurrentes, el módulo de
cada fuerza es directamente proporcional al seno
de cada ángulo que se opone.
ECUACIÓN LEY DE SENOS.

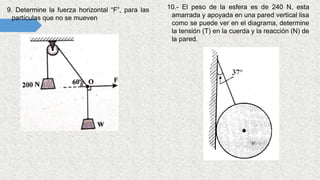

9. 9. Determine la fuerza horizontal “F”, para las
partículas que no se mueven
10.- El peso de la esfera es de 240 N, esta
amarrada y apoyada en una pared vertical lisa
como se puede ver en el diagrama, determine
la tensión (T) en la cuerda y la reacción (N) de
la pared.

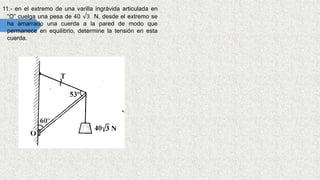

10. 11.- en el extremo de una varilla ingrávida articulada en
“O” cuelga una pesa de 40 √3 N, desde el extremo se
ha amarrado una cuerda a la pared de modo que
permanece en equilibrio, determine la tensión en esta
cuerda.
