1. AGENTES CONTAMINANTES FÍSICOS
VIBRACIÓN
UNIVERSIDAD NACIONAL DEL CENTRO DE PERÚ
ESCUELA DE POSGRADO
UNIDAD DE POSGRADO DE LA FACULTAD DE
INGENIERÍA METALÚRGICA Y DE MATERIALES
HIGIENE INDUSTRIAL
Mag. Ing. EDWIN PAUCAR PALOMINO
CONSULTOR EHSQ
CIP 109367
AUDITOR REGISTRADO 2015-2016 , EN EL MTPE,
PARA LA EVALUACIÓN DEL SGSST
R. D. N° 002-2015-GR/GRDS/DRTPE/DPPDFSST

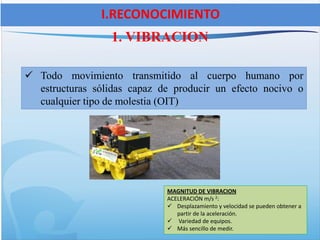

2.  Todo movimiento transmitido al cuerpo humano por
estructuras sólidas capaz de producir un efecto nocivo o
cualquier tipo de molestia (OIT)
1. VIBRACION
I.RECONOCIMIENTO
MAGNITUD DE VIBRACION
ACELERACIÓN m/s 2:
 Desplazamiento y velocidad se pueden obtener a
partir de la aceleración.
 Variedad de equipos.
 Más sencillo de medir.

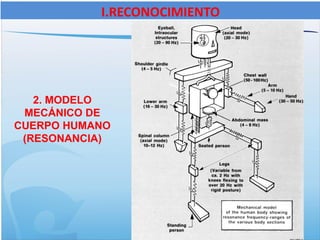

3. 2. MODELO
MECÁNICO DE
CUERPO HUMANO
(RESONANCIA)
I.RECONOCIMIENTO

4. 3. VIBRACIONES SISTEMA MANO - BRAZO
I.RECONOCIMIENTO

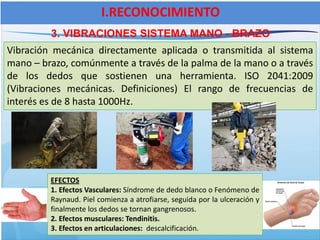

Vibración mecánica directamente aplicada o transmitida al sistema
mano – brazo, comúnmente a través de la palma de la mano o a través
de los dedos que sostienen una herramienta. ISO 2041:2009
(Vibraciones mecánicas. Definiciones) El rango de frecuencias de
interés es de 8 hasta 1000Hz.
EFECTOS
1. Efectos Vasculares: Síndrome de dedo blanco o Fenómeno de
Raynaud. Piel comienza a atrofiarse, seguida por la ulceración y
finalmente los dedos se tornan gangrenosos.
2. Efectos musculares: Tendinitis.
3. Efectos en articulaciones: descalcificación.

5. 4. VIBRACIONES DE CUERPO ENTERO
I.RECONOCIMIENTO

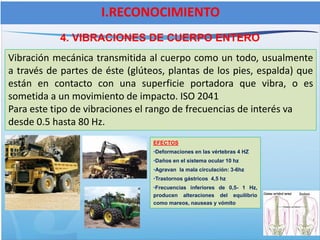

Vibración mecánica transmitida al cuerpo como un todo, usualmente
a través de partes de éste (glúteos, plantas de los pies, espalda) que
están en contacto con una superficie portadora que vibra, o es
sometida a un movimiento de impacto. ISO 2041
Para este tipo de vibraciones el rango de frecuencias de interés va
desde 0.5 hasta 80 Hz.
EFECTOS
•Deformaciones en las vértebras 4 HZ
•Daños en el sistema ocular 10 hz
•Agravan la mala circulación: 3-6hz
•Trastornos gástricos 4,5 hz
•Frecuencias inferiores de 0,5- 1 Hz,
producen alteraciones del equilibrio
como mareos, nauseas y vómito

6. VIBRACIÓN
II. EVALUACIÓN

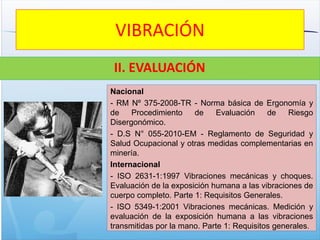

Nacional
- RM Nº 375-2008-TR - Norma básica de Ergonomía y
de Procedimiento de Evaluación de Riesgo
Disergonómico.
- D.S N° 055-2010-EM - Reglamento de Seguridad y
Salud Ocupacional y otras medidas complementarias en
minería.
Internacional
- ISO 2631-1:1997 Vibraciones mecánicas y choques.
Evaluación de la exposición humana a las vibraciones de
cuerpo completo. Parte 1: Requisitos Generales.
- ISO 5349-1:2001 Vibraciones mecánicas. Medición y
evaluación de la exposición humana a las vibraciones
transmitidas por la mano. Parte 1: Requisitos generales.

7. II. EVALUACIÓN

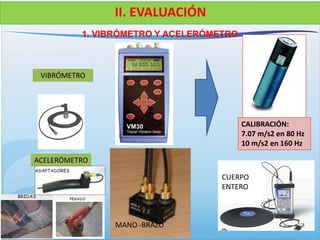

CALIBRACIÓN:
7.07 m/s2 en 80 Hz
10 m/s2 en 160 Hz
1. VIBRÓMETRO Y ACELERÓMETRO
VIBRÓMETRO
ACELERÓMETRO
MANO -BRAZO
CUERPO
ENTERO

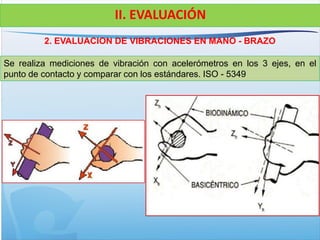

8. Se realiza mediciones de vibración con acelerómetros en los 3 ejes, en el
punto de contacto y comparar con los estándares. ISO - 5349
II. EVALUACIÓN
2. EVALUACION DE VIBRACIONES EN MANO - BRAZO

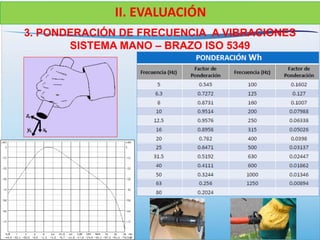

9. 3. PONDERACIÓN DE FRECUENCIA A VIBRACIONES
SISTEMA MANO – BRAZO ISO 5349
II. EVALUACIÓN

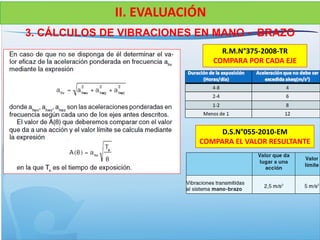

10. 3. CÁLCULOS DE VIBRACIONES EN MANO - BRAZO
II. EVALUACIÓN
R.M.N°375-2008-TR
COMPARA POR CADA EJE
D.S.N°055-2010-EM
COMPARA EL VALOR RESULTANTE

11. 3. CÁLCULOS DE VIBRACIONES EN MANO - BRAZO UNA FUENTE
II. EVALUACIÓN

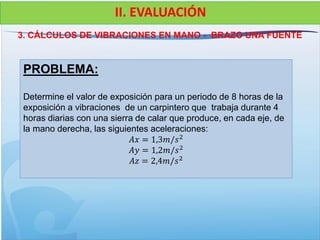

PROBLEMA:
Determine el valor de exposición para un periodo de 8 horas de la
exposición a vibraciones de un carpintero que trabaja durante 4
horas diarias con una sierra de calar que produce, en cada eje, de
la mano derecha, las siguientes aceleraciones:
𝐴𝑥 = 1,3𝑚/𝑠2
𝐴𝑦 = 1,2𝑚/𝑠2
𝐴𝑧 = 2,4𝑚/𝑠2

12. 3. CÁLCULOS DE VIBRACIONES EN MANO - BRAZO UNA FUENTE
II. EVALUACIÓN
RESOLUCION:
Según la norma nacional ninguno supera a 4𝑚/𝑠2
Según norma internacional se determina primero el valor de la
aceleración eficaz global:
𝐴 = 1,32 + 1,22 + 2,42 = 3𝑚/𝑠2
Luego el valor de la exposición normalizada para un periodo
de 8 horas:
Comparamos con la norma internacional es menor a 5𝑚/𝑠2
𝐴𝑦(8) = 1,2
4
8
= 0,85𝐴𝑥(8) = 1,3
4
8
= 0,92 𝐴𝑧 8 = 2,4
4
8
= 1,70
FUENTE MANO EJE T exposición Ah(4) Ah(8) A(8)
SIERRA D
X 4 1,3 0.92
2,1Y 4 1,2 0,85
Z 4 2,4 1,70

13. EXPOSICIÓN DE CUERPO ENTERO

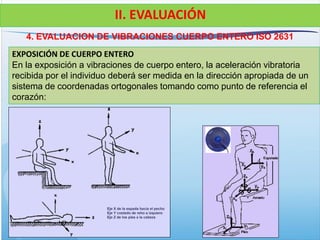

En la exposición a vibraciones de cuerpo entero, la aceleración vibratoria
recibida por el individuo deberá ser medida en la dirección apropiada de un
sistema de coordenadas ortogonales tomando como punto de referencia el
corazón:
II. EVALUACIÓN
4. EVALUACION DE VIBRACIONES CUERPO ENTERO ISO 2631

14. 4. PONDERACIÓN DE FRECUENCIA A VIBRACIONES
CUERPO ENTERO
II. EVALUACIÓN

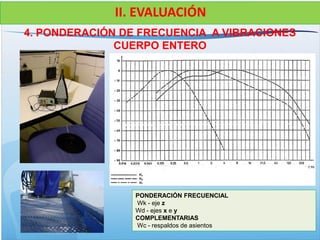

PONDERACIÓN FRECUENCIAL
Wk - eje z
Wd - ejes x e y
COMPLEMENTARIAS
Wc - respaldos de asientos

15. 4. CÁLCULOS DE VIBRACIONES CUERPO ENTERO UNA FUENTE
II. EVALUACIÓN

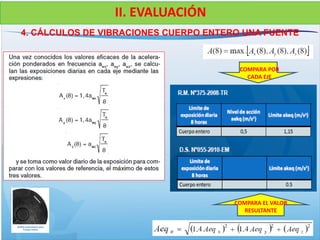

COMPARA POR
CADA EJE
COMPARA EL VALOR
RESULTANTE

16. 4. VIBRACIONES CUERPO ENTERO UNA FUENTE
II. EVALUACIÓN

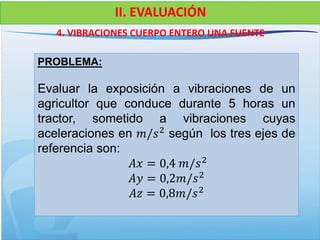

PROBLEMA:
Evaluar la exposición a vibraciones de un
agricultor que conduce durante 5 horas un
tractor, sometido a vibraciones cuyas
aceleraciones en 𝑚/𝑠2
según los tres ejes de
referencia son:
𝐴𝑥 = 0,4 𝑚/𝑠2
𝐴𝑦 = 0,2𝑚/𝑠2
𝐴𝑧 = 0,8𝑚/𝑠2

17. 4. VIBRACIONES CUERPO ENTERO UNA FUENTE
II. EVALUACIÓN

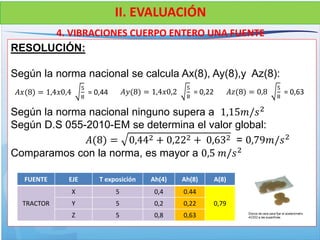

RESOLUCIÓN:
Según la norma nacional se calcula Ax(8), Ay(8),y Az(8):
Según la norma nacional ninguno supera a 1,15𝑚/𝑠2
Según D.S 055-2010-EM se determina el valor global:
𝐴(8) = 0,442 + 0,222 + 0,632 = 0,79𝑚/𝑠2
Comparamos con la norma, es mayor a 0,5 𝑚/𝑠2
𝐴𝑥(8) = 1,4𝑥0,4
5
8
= 0,44 𝐴𝑦(8) = 1,4𝑥0,2
5
8
= 0,22 𝐴𝑧(8) = 0,8
5
8
= 0,63
FUENTE EJE T exposición Ah(4) Ah(8) A(8)
TRACTOR
X 5 0,4 0.44
0,79Y 5 0,2 0,22
Z 5 0,8 0,63

18. 18

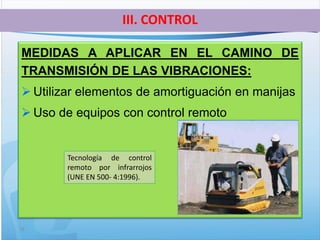

MEDIDAS A APLICAR EN EL CAMINO DE
TRANSMISIÓN DE LAS VIBRACIONES:
 Utilizar elementos de amortiguación en manijas
 Uso de equipos con control remoto
III. CONTROL
Tecnología de control
remoto por infrarrojos
(UNE EN 500- 4:1996).
