Introducción a la
Reología
Módulo CF17
2. CF 17
2
Reología

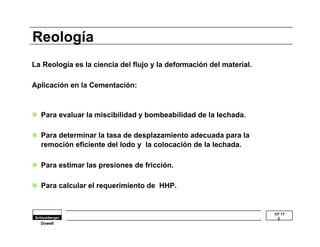

La Reología es la ciencia del flujo y la deformación del material.
Aplicación en la Cementación:
l Para evaluar la miscibilidad y bombeabilidad de la lechada.
l Para determinar la tasa de desplazamiento adecuada para la
remoción eficiente del lodo y la colocación de la lechada.
l Para estimar las presiones de fricción.
l Para calcular el requerimiento de HHP.
Dowell
3. CF 17
3

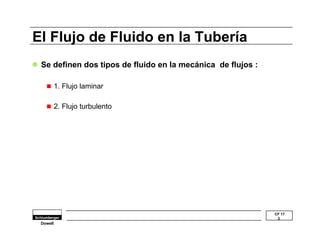

El Flujo de Fluido en la Tubería
l Se definen dos tipos de fluido en la mecánica de flujos :
n 1. Flujo laminar
n 2. Flujo turbulento
Dowell
4. CF 17
4

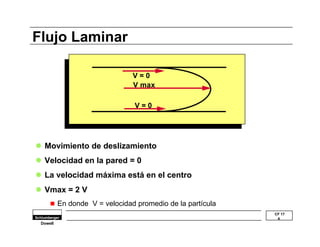

Flujo Laminar
V max
l Movimiento de deslizamiento
l Velocidad en la pared = 0
l La velocidad máxima está en el centro
l Vmax = 2 V
n En donde V = velocidad promedio de la partícula
Dowell
V = 0
V = 0
5. l La velocidad promedio de la partícula es uniforme a todo lo largo de
CF 17
5

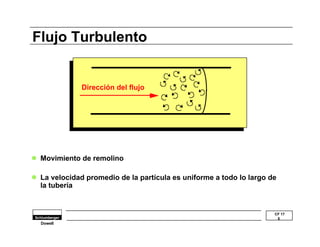

Flujo Turbulento
l Movimiento de remolino
la tubería
Dowell
Dirección del flujo
6. CF 17
6

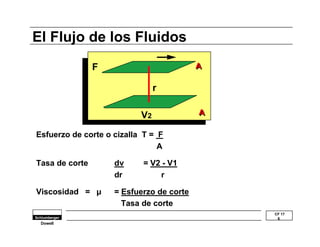

El Flujo de los Fluidos
F AA
r
V2
Esfuerzo de corte o cizalla T = F
Dowell
A
Tasa de corte dv = V2 - V1
dr r
Viscosidad = μ = Esfuerzo de corte
Tasa de corte
AA
7. PLÁSTICO DE
BINGHAM
LEY DE
POTENCIA
CF 17
7

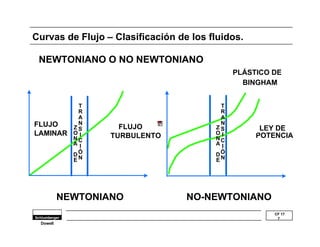

Curvas de Flujo – Clasificación de los fluidos.
NEWTONIANO O NO NEWTONIANO
Dowell
Tasa de corte
FLUJO
LAMINAR
FLUJO
TURBULENTO
Shear
Stress
TRANSICIÓN
ZONA
D
E
TRANSICIÓN
ZONA
D
E
NEWTONIANO NO-NEWTONIANO
8. CF 17
8
Modelos de Flujo
Los siguientes modelos se utilizan para la representación
matemática:
l 1. Modelo Newtoniano
l 2. Modelo Plástico de Bingham
l 3. Modelo de la Ley de Potencia
(Seudo-Plástico)
Dowell
No
Newtonianos
9. CF 17
9

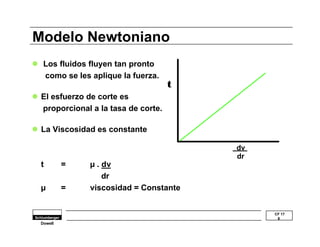

Modelo Newtoniano
l Los fluidos fluyen tan pronto
como se les aplique la fuerza.
l El esfuerzo de corte es
proporcional a la tasa de corte.
l La Viscosidad es constante
t = μ . dv
Dowell
dr
t
μ = viscosidad = Constante
dv
dr
10. CF 17
10
Modelo Plástico de Bingham
l El fluido plástico de Bingham
se caracteriza por:
lt y : Cedencia de Bingham
l μp : Viscosidad plástica
t = t + μp dv
Dowell
dr
t
μp
dv
dr
μa t y
y
11. CF 17
11

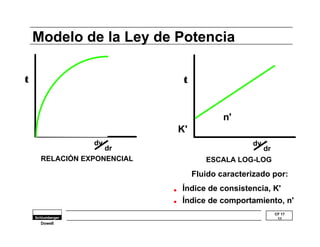

Modelo de la Ley de Potencia
Dowell
t
dv
dr
RELACIÓN EXPONENCIAL
t
dv
dr
n'
K'
ESCALA LOG-LOG
Fluido caracterizado por:
•
•
Índice de consistencia, K'
Índice de comportamiento, n'

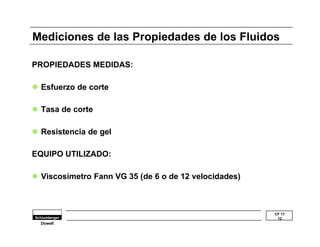

12. Mediciones de las Propiedades de los Fluidos
CF 17
12
PROPIEDADES MEDIDAS:
l Esfuerzo de corte
l Tasa de corte
l Resistencia de gel
EQUIPO UTILIZADO:
l Viscosímetro Fann VG 35 (de 6 o de 12 velocidades)
Dowell

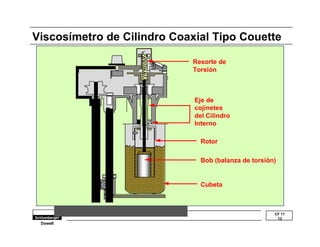

13. Viscosímetro de Cilindro Coaxial Tipo Couette
CF 17
13
Dowell
Resorte de
Torsión
Eje de
cojinetes
del Cilindro
Interno
Rotor
Bob (balanza de torsión)
Cubeta
14. l Las especificaciones para pruebas según la API ya no utilizan
las lecturas a 3, 6 y 600 rpm.
CF 17
14

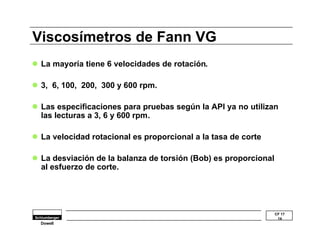

Viscosímetros de Fann VG
l La mayoría tiene 6 velocidades de rotación.
l 3, 6, 100, 200, 300 y 600 rpm.
l La velocidad rotacional es proporcional a la tasa de corte
l La desviación de la balanza de torsión (Bob) es proporcional
al esfuerzo de corte.
Dowell

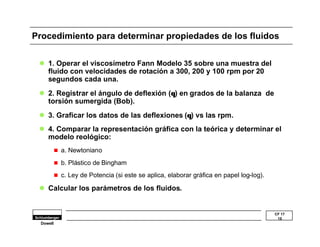

15. Procedimiento para determinar propiedades de los fluidos
l 3. Graficar los datos de las deflexiones (q) vs las rpm.
l 4. Comparar la representación gráfica con la teórica y determinar el
CF 17
15
l 1. Operar el viscosímetro Fann Modelo 35 sobre una muestra del
fluido con velocidades de rotación a 300, 200 y 100 rpm por 20
segundos cada una.
l 2. Registrar el ángulo de deflexión (q) en grados de la balanza de
torsión sumergida (Bob).
modelo reológico:
n a. Newtoniano
n b. Plástico de Bingham
n c. Ley de Potencia (si este se aplica, elaborar gráfica en papel log-log).
l Calcular los parámetros de los fluidos.
Dowell

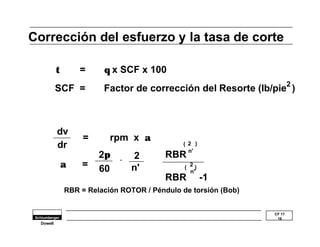

16. Corrección del esfuerzo y la tasa de corte
CF 17
16
Dowell
t = q x SCF x 100
SCF = Factor de corrección del Resorte (lb/pie2 )
dv
dr
= rpm x a
. RBR
RBR
a =
2p 2
60
-1
2 )
n'
(
( 2 )
n' n'
RBR = Relación ROTOR / Péndulo de torsión (Bob)

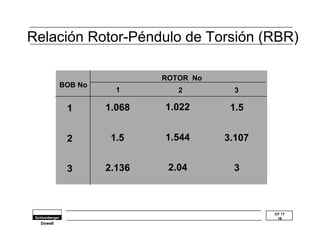

18. Relación Rotor-Péndulo de Torsión (RBR)
CF 17
18
Dowell
BOB No
1
2
3
ROTOR No
1 2 3
1.068
1.5
2.136
1.022
1.544
2.04
1.5
3.107
3

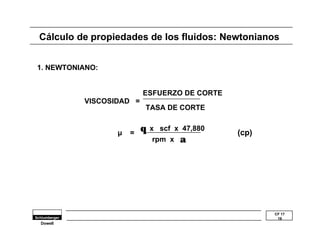

19. Cálculo de propiedades de los fluidos: Newtonianos
CF 17
19
1. NEWTONIANO:
Dowell
VISCOSIDAD =
ESFUERZO DE CORTE
TASA DE CORTE
μ = q x scf x 47,880
rpm x a
(cp)
20. CF 17
20

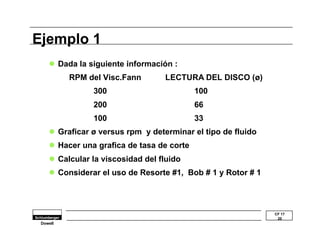

Ejemplo 1
l Dada la siguiente información :
Dowell
RPM del Visc.Fann LECTURA DEL DISCO (ø)
300 100
200 66
100 33
l Graficar ø versus rpm y determinar el tipo de fluido
l Hacer una grafica de tasa de corte
l Calcular la viscosidad del fluido
l Considerar el uso de Resorte #1, Bob # 1 y Rotor # 1
21. CF 17
21
Solución al ejemplo # 1
RPM
300
200
100
Dowell
dv/dr
511
340
170
q
100
66
33
t
106
70
35
120
100
80
60
40
20
x
x
x
100 200 300
Newtoniano: t= mdv
dr
, m = t
dv/dr
m = q x scf x 47880
rpm x a
= 100 x 0.0106 x 47880
300 x 1.6991
= 99.5 cp
or m = t
dv/dr
= 106
511
x 47880
100
= 99.3 cp
22. Cálculo de Propiedades de fluidos: Mod. Plástico Bingham
CF 17
22
2. MODELO PLÁSTICO DE BINGHAM:
(a) ty = q (intercepto) x scf x 100
(b)
Dowell
Viscosidad plástica =
(q1 - q) x scf x 47880
rpm1- rpm a
(q q) 1 -
En donde Pendiente de la curva de línea recta
rpm1- rpm
=
(cp)
1 -
23. CF 17
23

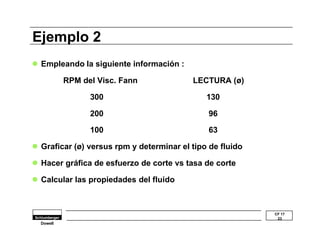

Ejemplo 2
l Empleando la siguiente información :
Dowell
RPM del Visc. Fann LECTURA (ø)
300 130
200 96
100 63
l Graficar (ø) versus rpm y determinar el tipo de fluido
l Hacer gráfica de esfuerzo de corte vs tasa de corte
l Calcular las propiedades del fluido
24. μ t = q x scf x 100
CF 17
24

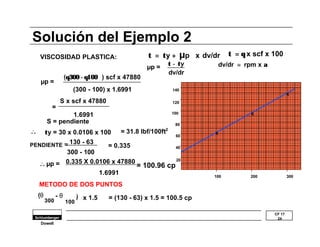

Solución del Ejemplo 2
VISCOSIDAD PLASTICA:
S = pendiente
...... ty = 30 x 0.0106 x 100 = 31.8 lbf/100ft2
PENDIENTE = 130 - 63
..... μp =
Dowell
140
120
100
80
60
40
20
X
X
X
100 200 300
((q
300 - 100
= 0.335
0.335 X 0.0106 x 47880
1.6991
- q )) x 1.5 = (130 - 63) x 1.5 = 100.5 cp
300 100
t = ty + p x dv/dr
dv/dr == rpm x a
(q300 -q100 ) scf x 47880
μp =
(300 - 100) x 1.6991
S x scf x 47880
=
1.6991
METODO DE DOS PUNTOS
μp = t - ty
dv/dr
= 100.96 cp
25. CF 17
25

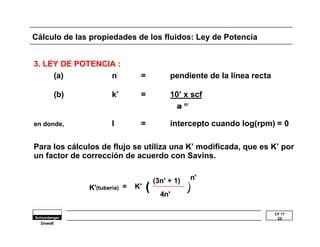

Cálculo de las propiedades de los fluidos: Ley de Potencia
3. LEY DE POTENCIA :
Dowell
(a) n’ = pendiente de la línea recta
(b) k’ = 10’ x scf
a n’
en donde, I = intercepto cuando log(rpm) = 0
Para los cálculos de flujo se utiliza una K’ modificada, que es K’ por
un factor de corrección de acuerdo con Savins.
(3n' + 1)
4n'
n'
K'(tubería) = K' (
))
26. CF 17
26
Derivación de K’
Log q + log scf = Log K' + n' log rpm + n' Log a
Dowell
t = K' dv
dr
n'
t = q x scf , dv
dr
= rpm x a
q x scf = K' (rpm x a) n'
I = Log K' + n' log a - Log scf
10 I = K' x an'
scf
K' = 10 I x scf
an'
K' = 10 Log I x scf
an'
Nota: Si la grafica esta hecha en papel logarítmico,
27. CF 17
27
Método simplificado
Dowell
a. MODELO PLASTICO DE BINGHAM
μp = (q300 - q100) 1.5
ty = q300 - μp
b. LEY DE POTENCIA
n' = 2.16 Log (q300 / q100)
K'= scf x q300 x 1.068
(511) n'
28. CF 17
28
Ejemplo 3
l Empleando la siguiente información:
Dowell
RPM del Visc.Fann LECTURA
300 56
200 47
100 35
l Usando el método grafico, determinar el tipo de fluido y calcular los
parámetros reológicos del fluido
l Utilizar Bob No 1, Rotor No 1, Resorte No1
29. CF 17
29

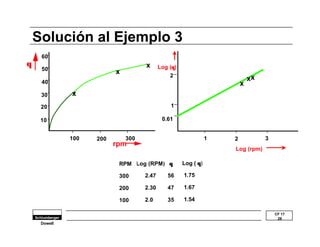

Solución al Ejemplo 3
Dowell
q
60
50
40
30
20
10
x
x
100 200 300
x
rpm
1 2 3
2
1
0.61
x
xx
Log (q)
Log (rpm)
Log ( q)
1.75
1.67
1.54
RPM
300
200
100
Log (RPM)
2.47
2.30
2.0
q
56
47
35
30. CF 17
30

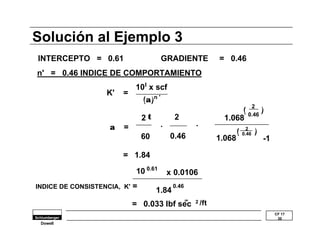

Solución al Ejemplo 3
INTERCEPTO = 0.61
n' = 0.46 INDICE DE COMPORTAMIENTO
Dowell
GRADIENTE = 0.46
10I x scf
2 (( ))
.. .. 1.068 0.46
10 0.61 x 0.0106
= 0.033 lbf sec /ft
K' =
((a))n '
a =
2 2
60
= 1.84
(( 2 ))
0.46 1.068
0.46
-1
INDICE DE CONSISTENCIA, K' =
1.84 0.46
n' 2
t
31. CF 17
31

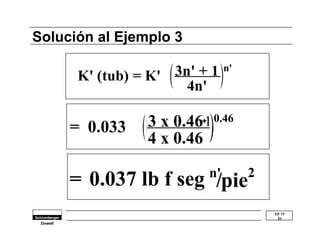

Solución al Ejemplo 3
Dowell
K' (tub) = K' 3n' + 1
4n'
n'
= 0.033 3 x 0.46
1 +
4 x 0.46
0.46
= 0.037 lb f seg n'/pie
2
32. CF 17
32

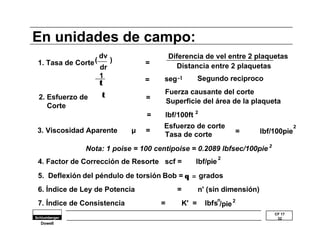

En unidades de campo:
1. Tasa de Corte
Dowell
dv
dr
Diferencia de vel entre 2 plaquetas
( ) =
Distancia entre 2 plaquetas
1 seg--11
t = Segundo reciproco
2. Esfuerzo de
Corte
Fuerza causante del corte
Superficie del área de la plaqueta
t =
= lbf/100ft 2
3. Viscosidad Aparente μ =
Esfuerzo de corte
Tasa de corte = lbf/100pie2
Nota: 1 poise = 100 centipoise = 0.2089 lbfsec/100pie 2
4. Factor de Corrección de Resorte scf = lbf/pie 2
5. Deflexión del péndulo de torsión Bob = q = g r ados
6. Índice de Ley de Potencia = n' (sin dimensión)
7. Índice de Consistencia = K' = lbfsn/pie 2
