1. EJERCICIOS DE REPASO 1º BACHILERATO DIBUJO TÉCNICO
1.Trazar una recta r por un punto P que sea convergente con s y t que se cortan fuera de los
límites del dibujo.
+A
2.Trazar dos circunferencias iguales y tangentes entre sí, una con centro en un vértice del
triángulo dado y el otro en el punto medio de la hipotenusa y tangente a un cateto.
3.Triángulo equilátero de vértice A conocido, otro B en la circunferencia y otro en r.
+A

2. EJERCICIOS DE REPASO 1º BACHILERATO DIBUJO TÉCNICO
4.Dibuja un triángulo equilátero con un vértice apoyado en cada una de las circunferencias
dadas.
5.Cuadrado con tres vértices apoyados en tres rectas r,s,t
r
s
t
6.Inscribir un cuadrado de 30 de lado en un cuadrado de 40 de lado.

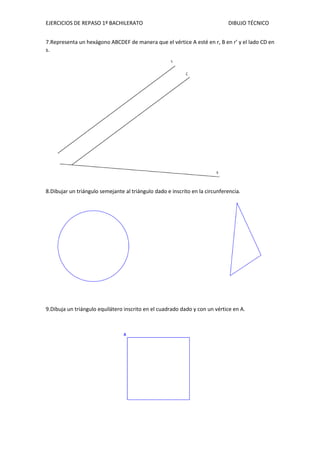

3. EJERCICIOS DE REPASO 1º BACHILERATO DIBUJO TÉCNICO
7.Representa un hexágono ABCDEF de manera que el vértice A esté en r, B en r’ y el lado CD en
s.
8.Dibujar un triángulo semejante al triángulo dado e inscrito en la circunferencia.
9.Dibuja un triángulo equilátero inscrito en el cuadrado dado y con un vértice en A.

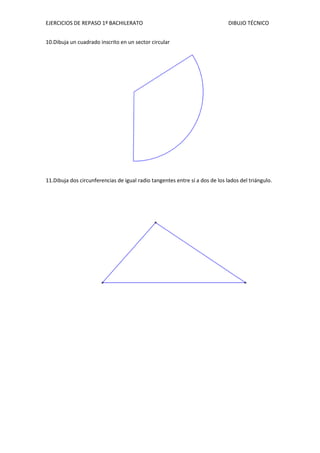

4. EJERCICIOS DE REPASO 1º BACHILERATO DIBUJO TÉCNICO
10.Dibuja un cuadrado inscrito en un sector circular
11.Dibuja dos circunferencias de igual radio tangentes entre sí a dos de los lados del triángulo.
