El documento contiene una serie de ejercicios de repaso para el dibujo técnico en 1º de bachillerato, abarcando operaciones con segmentos, construcciones de rectas y circunferencias, y la creación de diversas figuras geométricas como triángulos, trapecios y polígonos. Cada ejercicio incluye especificaciones sobre medidas y ángulos, así como retos de construcción con herramientas de geometría. Los ejercicios están diseñados para practicar conceptos fundamentales de la materia.

1. EJERCICIOS DE REPASO
TEMAS 1 Y 2
DIBUJO TÉCNICO 1º BACHILLERATO

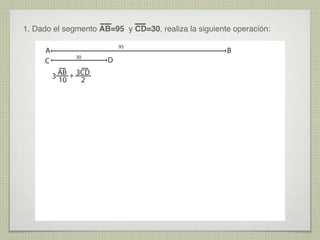

2. 1. Dado el segmento AB=95 y CD=30, realiza la siguiente operación:
A
C
95
30
3 AB + 3CD
10
2
D
B

3. 2. Dibuja una recta s que pase por el punto P y forme 15º con la recta r. Halla
la bisectriz del ángulo que forman r y s.
P
50
r

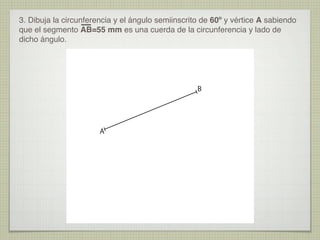

4. 3. Dibuja la circunferencia y el ángulo semiinscrito de 60º y vértice A sabiendo
que el segmento AB=55 mm es una cuerda de la circunferencia y lado de
dicho ángulo.
B
A

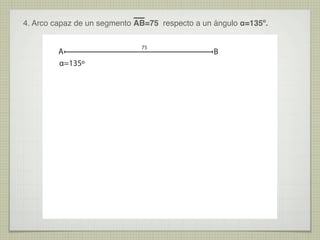

5. 4. Arco capaz de un segmento AB=75 respecto a un ángulo α=135º.
A
α=135º
75
B

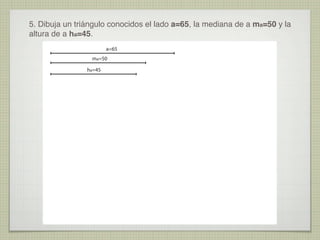

6. 5. Dibuja un triángulo conocidos el lado a=65, la mediana de a ma=50 y la
altura de a ha=45.
a=65
ma=50
ha=45

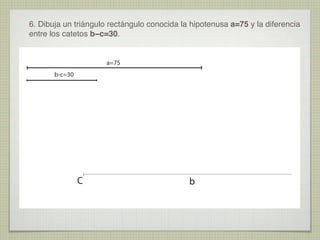

7. 6. Dibuja un triángulo rectángulo conocida la hipotenusa a=75 y la diferencia
entre los catetos b−c=30.
a=75
b-c=30
C
b

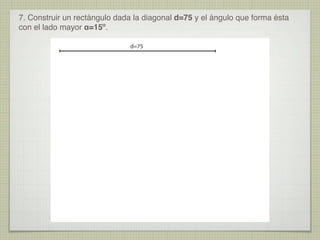

8. 7. Construir un rectángulo dada la diagonal d=75 y el ángulo que forma ésta
con el lado mayor α=15º.
d=75

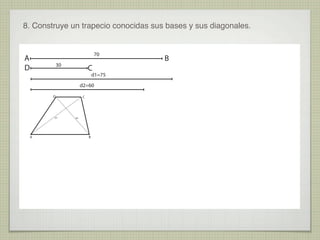

9. 8. Construye un trapecio conocidas sus bases y sus diagonales.
70
A
D
30
C
d1=75
d2=60
D
d1
A
C
d2
B
B

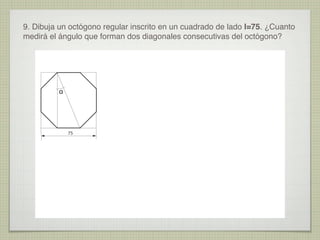

10. 9. Dibuja un octógono regular inscrito en un cuadrado de lado l=75. ¿Cuanto
medirá el ángulo que forman dos diagonales consecutivas del octógono?
α
75

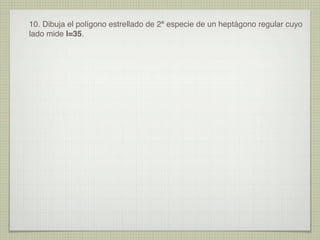

11. 10. Dibuja el polígono estrellado de 2ª especie de un heptágono regular cuyo
lado mide l=35.

12. F, MOHEDANO
DIBUJO TÉCNICO 1º BACH.
IES LOS MANANTIALES (TORREMOLINOS)
