Este documento resume los conceptos clave de la hidrostática. Explica que la hidrostática estudia los fluidos en reposo y define conceptos como densidad, presión hidrostática, presión atmosférica y el principio de Arquímedes. Además, describe dispositivos como los manómetros y cómo la densidad, presión y empuje afectan si un objeto flota o se hunde en un fluido.

1. FÍSICA II
TITULACIÓN: CIENCIAS DE LA
EDUCACIÓN
MENCIÓN:FÍSICO-MATEMÁTICAS
FACILITADOR: Henry Quezada O.
1

2. TEMA 5: Hidrostática
La hidrostática estudia los fluidos en reposo
• Fluidos
• Densidad
• Manómetros
• Presión
• Presión hidrostática
• Presión atmosférica
• Principio de Arquímedes
2

3. Fluidos
Las tres fases de la materia:
Materia: es todo cuanto existe en el Universo y
se halla constituido por partículas elementales
que se encuentran agrupadas en átomos y en
moléculas.
Un sólido posee volumen y forma definido.
Un líquido posee volumen definido, pero no
una forma definida (recipiente).
Un gas se caracteriza por no poseer ni volumen
ni forma definido. 3

4. Fluidos
Fluido: líquidos y gases
Fluidos ideales: (se aproximan el agua y el aire).
Fluidos reales:
4

5. Densidad
La densidad es una propiedad característica
física de la materia y se encuentra dividiendo
la masa para el volumen de la sustancia.
Ecuación: ρ=m/v
Unidades: SI Kg / m3
cgs g / cm3 5

6. Peso específico
El peso específico de una sustancia es la
relación entre su peso y su volumen.
Ecuación: Pe = P / v Pe = m.g / v
Pe = ρ.g
ρ = Pe / g
Unidades: SI N /m3
6

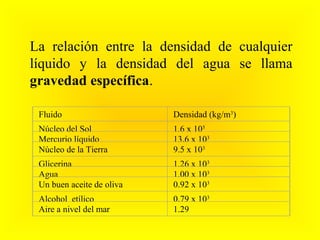

7. La relación entre la densidad de cualquier
líquido y la densidad del agua se llama
gravedad específica.
Fluido Densidad (kg/m3)
Núcleo del Sol 1.6 x 105
Mercurio líquido 13.6 x 103
Núcleo de la Tierra 9.5 x 103
Glicerina 1.26 x 103
Agua 1.00 x 103
Un buen aceite de oliva 0.92 x 103
Alcohol etílico 0.79 x 103
Aire a nivel del mar 1.29

8. Manómetros
Son dispositivos que permiten determinar la
densidad de líquidos no miscibles.
Ejemplo: Se desea encontrar la densidad del
mercurio (Hg).
8

9. Presión
La presión se define como la fuerza por unidad de
área, que actúa perpendicularmente a una
superficie:
Ecuación: P = F / A
Unidad: SI Pa (Pascal) = N / m2
Principio de Pascal: los líquidos transmiten en
todas las direcciones las presiones que se ejercen
sobre ellos.
Prensa hidráulica:

10. Presión hidrostática
• La presión que ejercen los líquidos es
perpendicular a las paredes del recipiente
que los contiene.
• La presión hidrostática actúa en todas
direcciones y sólo es nula en la superficie
libre del líquido.
Ecuación: Ph = ρ g h = Pe h
Unidad: SI N / m2
10

11. Ejemplo:
Ejercicio: una piscina de 10 m de
profundidad está totalmente llena con agua.
¿Cuál es la presión hidrostática en el
fondo?. ¿Cuál es la presión total en el
fondo?
11

12. Presión atmosférica
Experimento de Torricelli
La presión atmosférica
equilibra la presión de la
columna de mercurio.
Entonces:
Patm = ρHg gh
Al nivel del mar y a 0o C h
= 0.760 m, entonces
Patm = 1.013 x 105 Pa

13. Principio de Arquímedes
Cuando nos sumergimos en una piscina
parece que pesáramos menos, esta sensación
se debe a que el líquido ejerce una fuerza de
abajo hacia arriba denominada empuje.
Un cuerpo sumergido en un líquido desaloja
un volumen de líquido igual al del cuerpo.
13

14. Enunciado: todo cuerpo sumergido en un
líquido recibe un empuje ascendente igual al
peso del fluido desalojado.
Ecuación: E = ρ g v
E = Pe v
Unidad: SI ρ = Kg / m3
g = m / s2
v = m3
14
E=N

15. Flotación de los cuerpos
Primero:
P › E (se hunde)
Pe cuerpo › Pe líquido
Segundo:
P = E (flota en medio de dos aguas)
Pe cuerpo = Pe líquido
Tercero:
P < E (flota en la superficie del líquido)
15
Pe cuerpo < Pe líquido

16. Gracias
FÍSICA
16
