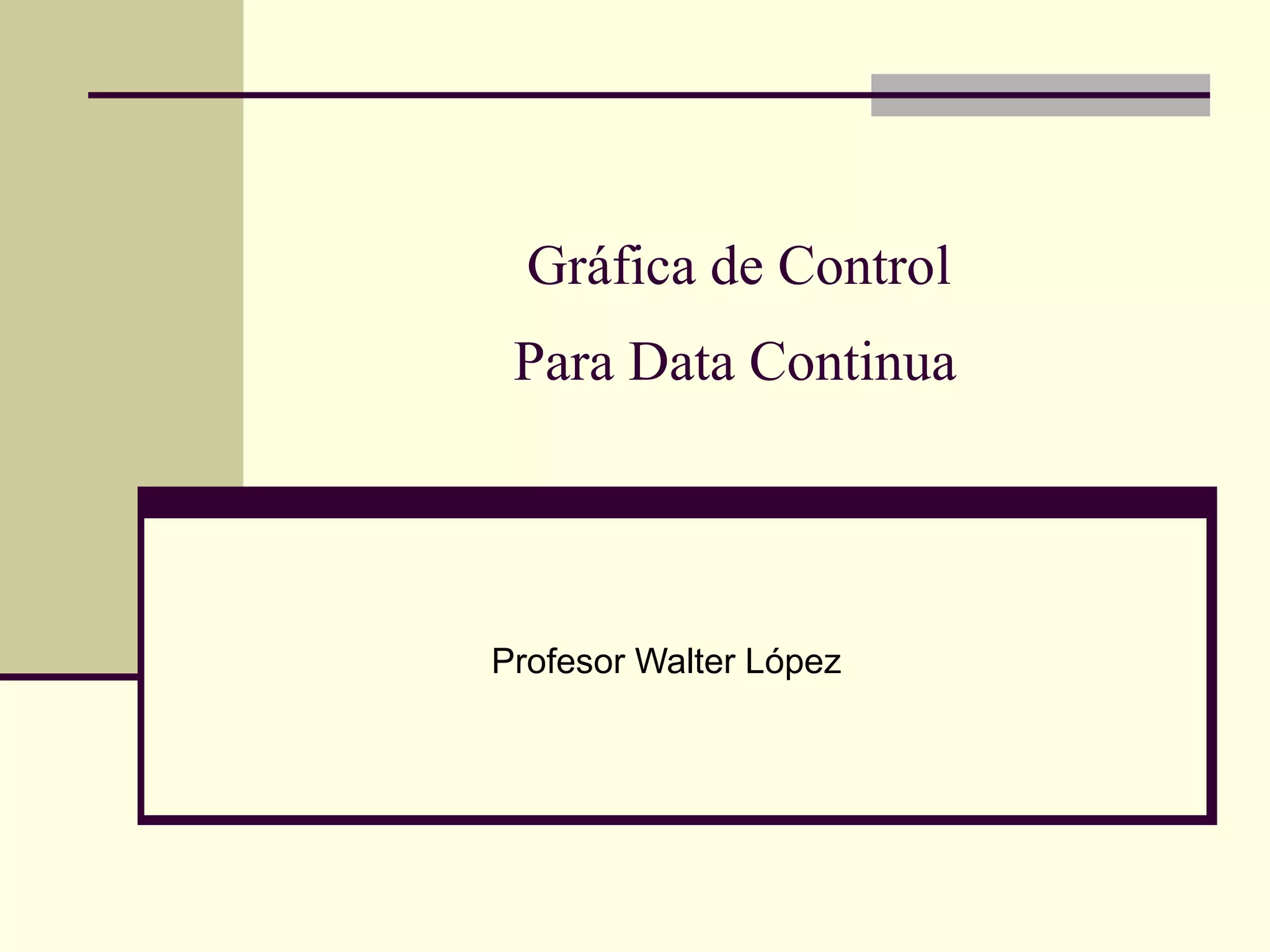

Gráfica de Control
 Para Data Continua




Profesor Walter López
Introducción
 Un gráfico de control es un diagrama
  especialmente preparado donde se van
  anotando los valores sucesivos de la
  característica de calidad que se está
  controlando.
 Los datos se registran durante el
  funcionamiento del proceso de fabricación y
  a medida que se obtienen.
Objetivo General

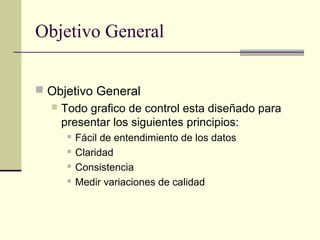

 Objetivo General
     Todo grafico de control esta diseñado para
      presentar los siguientes principios:
          Fácil de entendimiento de los datos
          Claridad
          Consistencia
          Medir variaciones de calidad
Objetivo Específico
 Proceso de prevención para evitar que el
  producto llegue sin defectos al cliente.

 Detectar y corregir variaciones de calidad
Definición de los términos
 El gráfico de control tiene:


       Línea Central que representa el promedio
       histórico de la característica que se está
       controlando

      Límites Superior e Inferior que calculado
       con datos históricos presentan los rangos
       máximos y mínimos de variabilidad.

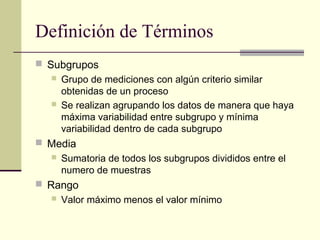

Definición de Términos
 Subgrupos
    Grupo de mediciones con algún criterio similar
     obtenidas de un proceso
    Se realizan agrupando los datos de manera que haya
     máxima variabilidad entre subgrupo y mínima
     variabilidad dentro de cada subgrupo
 Media
      Sumatoria de todos los subgrupos divididos entre el
       numero de muestras
 Rango
    Valor máximo menos el valor mínimo

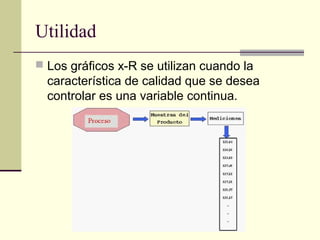

Utilidad
 Los gráficos x-R se utilizan cuando la
  característica de calidad que se desea
  controlar es una variable continua.
Paso #1:Recolección de Datos

 Estos datos deberán ser:
     Recientes de un proceso al cual se quiere
      controlar
 Estos pueden ser tomados
   Diferentes horas del día
   Diferentes días

 Todos tienen que ser de un mismo producto.
Paso #2: Promedio
 Sumatoria de los datos de cada uno de los
  subgrupos dividido entre el numero de datos
  (n).

 Formula X
    ∑X1 + X2 + X3 + Xn

           n

 La formula debe ser utilizada para cada uno de
  los subgrupos
Paso #3: Rango
 Valor mayor del subgrupo menor el valor
  menor.

 Formula
    R = x valor mayor – x valor menor



 Determine el rango para cada uno de los
  subgrupos

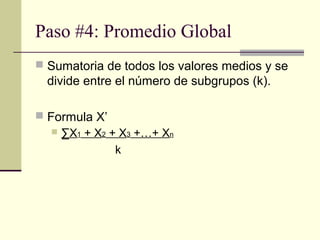

Paso #4: Promedio Global
 Sumatoria de todos los valores medios y se
  divide entre el número de subgrupos (k).

 Formula X’
    ∑X1 + X2 + X3 +…+ Xn

               k

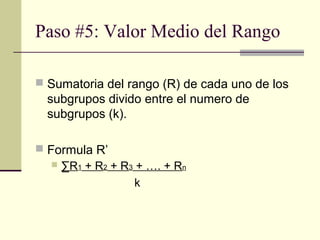

Paso #5: Valor Medio del Rango

 Sumatoria del rango (R) de cada uno de los
  subgrupos divido entre el numero de
  subgrupos (k).

 Formula R’
    ∑R1 + R2 + R3 + …. + Rn

                   k

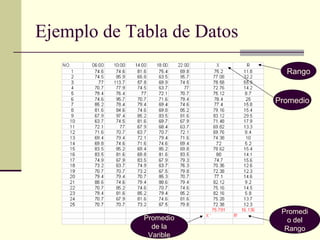

Ejemplo de Tabla de Datos
                              Rango


                            Promedio




                             Promedi
             Promedio          o del
               de la          Rango
              Varible

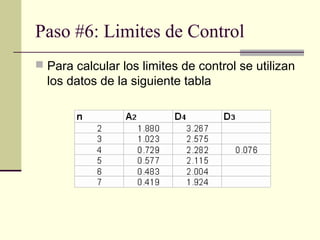

Paso #6: Limites de Control
 Para calcular los limites de control se utilizan
  los datos de la siguiente tabla
Limites de control
 Gráfica X’
   Línea central (LC) = X’
   Limite control superior (LCS ) = X’ + A2R’
   Limite control inferior (LCI ) = X’ - A2R’



 Gráfica de R’
   Línea central (LC ) = R’
   Limite control superior (LCS) = D4R’
   Limite control inferior (LCI) = D3R’
Gráfica X’
 Utilizando los datos de X’ de la tabla se
  contruye la gráfica

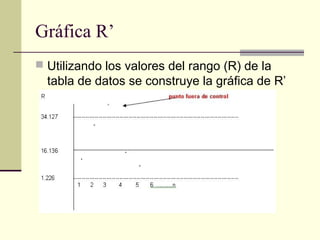

Gráfica R’
 Utilizando los valores del rango (R) de la
  tabla de datos se construye la gráfica de R’

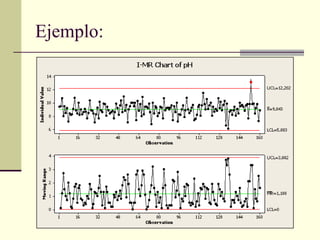

Ejemplo:

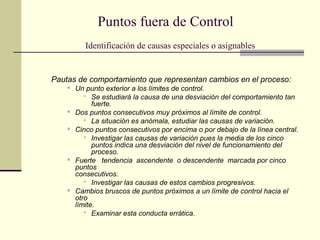

Puntos fuera de Control
           Identificación de causas especiales o asignables


Pautas de comportamiento que representan cambios en el proceso:
       Un punto exterior a los límites de control.
            Se estudiará la causa de una desviación del comportamiento tan
              fuerte.
       Dos puntos consecutivos muy próximos al límite de control.
            La situación es anómala, estudiar las causas de variación.
       Cinco puntos consecutivos por encima o por debajo de la línea central.
            Investigar las causas de variación pues la media de los cinco
              puntos indica una desviación del nivel de funcionamiento del
              proceso.
       Fuerte tendencia ascendente o descendente marcada por cinco
        puntos
        consecutivos.
            Investigar las causas de estos cambios progresivos.
       Cambios bruscos de puntos próximos a un límite de control hacia el
        otro
        límite.
            Examinar esta conducta errática.
Proceso bajo control
 Si no hay puntos fuera de los límites de
  control y no se encuentran patrones no
  aleatorios, se adoptan los límites calculados
  para controlar la producción futura

 Una vez determinado que el proceso esta
  bajo control estadístico entonces se puede
  evaluar la capacidad del proceso.

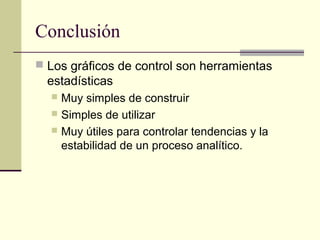

Conclusión
 Los gráficos de control son herramientas
  estadísticas
   Muy simples de construir
   Simples de utilizar
   Muy útiles para controlar tendencias y la
    estabilidad de un proceso analítico.
