1. LECTURA DEL ECG
Alejandro Paredes C.
Cardiólogo – Electrofisiólogo UC
Residente Unidad Coronaria Hospital Clínico UC
Complejo Asistencial Sótero del Río
Santiago, 23 de Julio del 2019.-

2. Willem Einthoven, 1860-1927, Premio Nóbel 1924

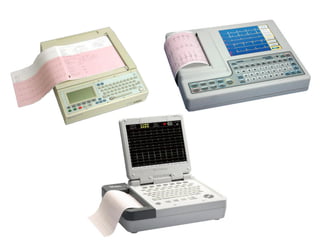

4. ECG

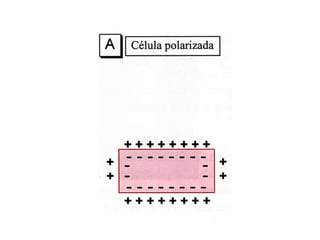

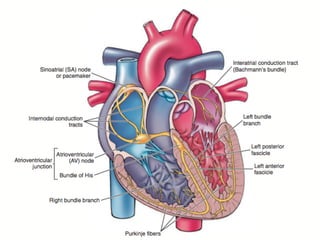

5. ELECTROCARDIOGRAFÍA
BÁSICA

10. ECG NORMAL

11. Q04x z ’xq57qúz’7¿q Kz)x6 z 40K76z4 (x6 z6Q0’5x6 H]67’x69
pz ’x4470q50 0(É’547’z 30q04z2z Qx4 (z 206Qx(z47/z’7¿q zú47’ú
Nú02z 4037654z2z 0q 1x4)z 20 (z é2)b C» )70q54z6 Nú0 (z 30q04z
Qx4 (z 206Qx(z47/z’7¿q K0q547’ú(z4 Nú02z 4037654z2z 0q 1x4)z 20
é2)bú g 4J¡E4 Nú0 1x4)zq 0q ’xq8úq5x 0( (éYQL{Ké gJEH pz 40Qx(z
/z’7¿q K0q547’ú(z4 60 401(08z 0q (z é2)b lH ez2x Nú0 (z 40Qx(z47/z’

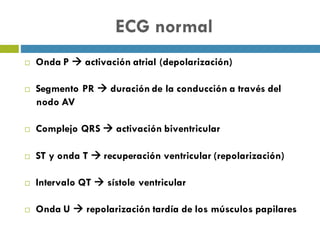

12. ECG normal
¨ Onda P à activación atrial (depolarización)
¨ Segmento PR à duración de la conducción a través del
nodo AV
¨ Complejo QRS à activación biventricular
¨ ST y onda T à recuperación ventricular (repolarización)
¨ Intervalo QT à sístole ventricular
¨ Onda U à repolarización tardía de los músculos papilares

13. í“.QpÚ jQ z Ú
1 í“.QpÚ jQ N Ú 1
í“.QpÚ jQ z Ú
z (z K0(x’72z2 06
KUEFU
hWSWKM
l6 7)Q406’7q27H(
’x)Qxq0q506 20
’x4z/¿q9 pz ’x44
(z47/z’7¿q 20 (z6
e06QúÉ6 60 z)Q(7
0q 0( QzQ0( 20( l
20 (z6 xq2z6 w (x6
’zQ<5ú(x 673ú70q5
Q04x z ’xq57qúz’
pz ’x4470q50
Nú02z 4037654z2
Qx4 (z 206Qx(z47/
é2)bú g 4J¡E4 N

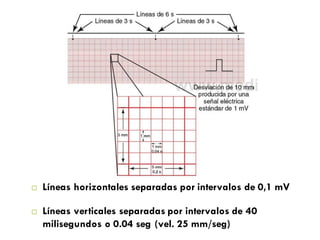

/z’7¿q K0q547’ú(¨ Líneas horizontales separadas por intervalos de 0,1 mV
¨ Líneas verticales separadas por intervalos de 40
milisegundos o 0.04 seg (vel. 25 mm/seg)

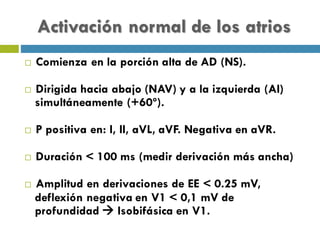

14. Activación normal de los atrios
¨ Comienza en la porción alta de AD (NS).
¨ Dirigida hacia abajo (NAV) y a la izquierda (AI)
simultáneamente (+60º).
¨ P positiva en: I, II, aVL, aVF. Negativa en aVR.
¨ Duración < 100 ms (medir derivación más ancha)
¨ Amplitud en derivaciones de EE < 0.25 mV,
deflexión negativa en V1 < 0,1 mV de
profundidad à Isobifásica en V1.

15. Activación atrial

16. Reacción AD

17. Aumento de voltaje de onda P con duración conservada.
P pulmonar.

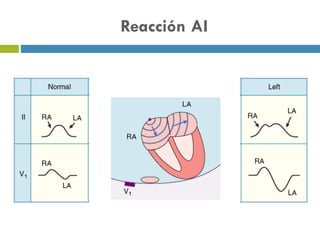

18. Reacción AI

19. Aumento de duración en II y morfología de onda P en V1 (componente
final negativo marcado) P Mitral

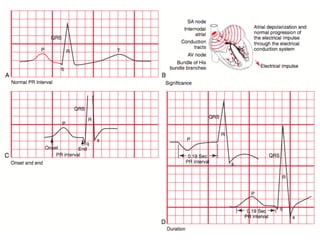

22. Activación normal de unión AV
¨ Intervalo PR (PQ): inicio de onda P hasta inicio de
QRS.
¨ Medido mejor en derivadas con el PR más corto.
(permite pesquisa de síndromes de preexcitación)
¨ Duración normal de 120 a 200 ms.
¨ Segmento PR: activación de NAV (responsable de
mayor parte del retraso), His, ramas, Purkinje.
¨ Isoeléctrico à estructuras pequeñas que no generan
voltajes detectables.

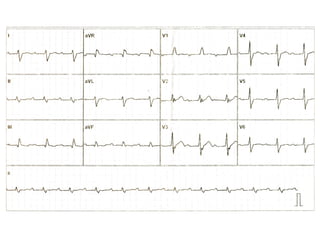

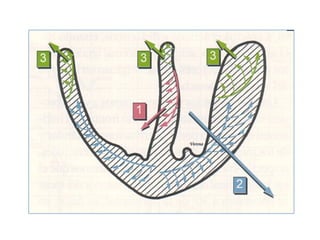

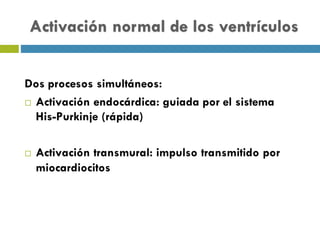

25. Activación normal de los ventrículos
Dos procesos simultáneos:
¨ Activación endocárdica: guiada por el sistema
His-Purkinje (rápida)
¨ Activación transmural: impulso transmitido por
miocardiocitos

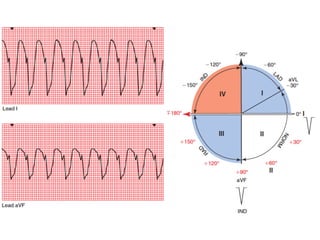

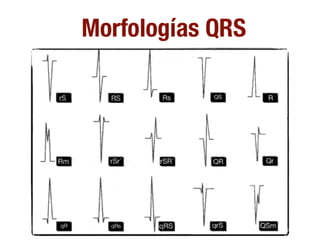

27. Activación normal de los ventrículos
¨ Deflexiones + y – reflejan diferencias en el eje de
despolarización dentro del QRS.

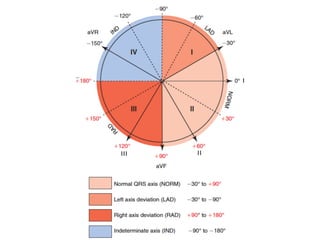

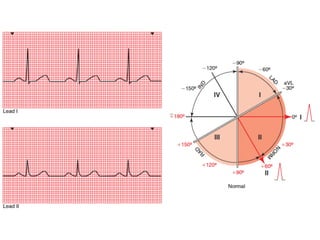

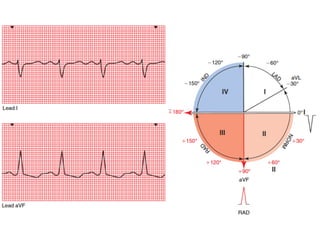

¨ Eje normal entre -30 y +90 grados (>90º
desviación derecha y <-30º desviación izquierda)
¨ Desviación extrema del eje à Entre -90º y -180º
¨ Eje indeterminado à 6 derivaciones con
complejos bifásicos.

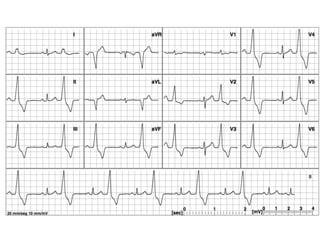

29. Informe:
Ritmo sinusal.Bloqueo completo rama derecha.Hemibloqueo izquierdo anterior.
Síntomas:
Control
II
I aVR V1 V4
II aVL V2 V5
III aVF V3 V6
Resolución: 25 mm/seg 10 mm/mV Fecha recepción: 2010-11-25 10:40:02
Médico Solicitante: DR TIRAPEGUI
[mV]
0 1 2 3 4
[sec]
0 1 2

30. Dr(a). José Antonio Rodríguez
RUT: 4.435.718-6Informe/Indicaciones: Síntomas: Antecedentes:
Ritmo sinusal. Conducción AV normal. Bloqueo completo rama izquierda . Control. SIN ANTECEDENTES MORBIDOS
II
I aVR V1 V4
II aVL V2 V5
III aVF V3 V6
SistematelemedicinaSISTEMEDv1.0
25 mm/seg 10 mm/mV
FC: 67 [lpm] RR: 892 [ms] PQ: 174 [ms] QRS: 154 [ms] QT: 480 [ms] QTc: 508,23 [ms] ST: -0,19 [mm] Eje electrico: -23 [º]
[mV]
0 1 2 3 4
[sec]
0 1 2

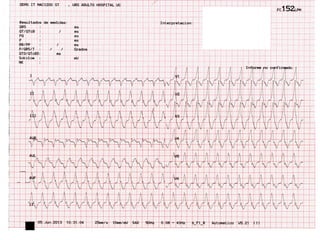

33. Repolarización normal de los ventrículos
¨ Onda ST-T comienza con baja amplitud hasta llegar
a una onda mayor (T).
¨ Inicio de onda ST-T o “punto J” (se encuentra en la
isoeléctrica).
¨ Polaridad de la onda es en general la misma del
complejo QRS precedente.
¨ Onda T
¤ Positiva en I, II, aVL, aVF y en precordiales laterales
¤ Negativas en aVR y variables en III, V1-3

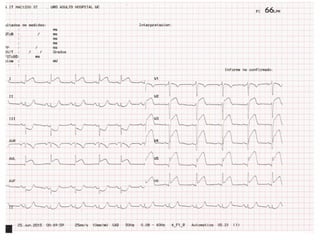

35. Intervalo QT
¨ Medido desde el comienzo del QRS hasta el
final de la onda T en la derivación más larga
que no tenga onda U. àV2 a V4.
¨ Incluye la activación y recuperación del
ventrículo, es decir, todo el potencial de acción.
¨ Al igual que el potencial de acción, el QT se
acorta con el aumento de la FC.

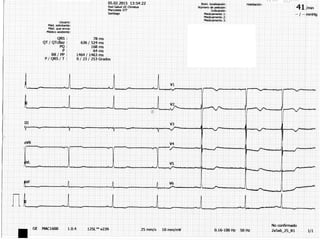

38. Onda U
¨ Posterior a la onda T.
¨ Usualmente menor a 0.1 mV.
¨ Polaridad similar a onda T.
¨ Base electrofisiológica es poco comprendida
(¿repolarización de Purkinje? o ¿repolarización tardía
de células con relajación tardía?)
¨ Normal en jóvenes. Puede verse en hipokalemia.

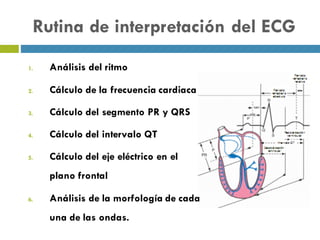

42. Rutina de interpretación del ECG
1. Análisis del ritmo
2. Cálculo de la frecuencia cardiaca
3. Cálculo del segmento PR y QRS
4. Cálculo del intervalo QT
5. Cálculo del eje eléctrico en el
plano frontal
6. Análisis de la morfología de cada
una de las ondas.

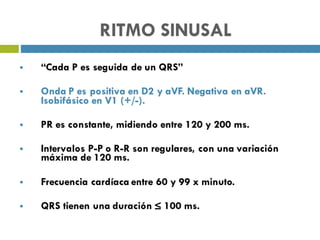

43. RITMO SINUSAL
§ “Cada P es seguida de un QRS”
§ Onda P es positiva en D2 y aVF. Negativa en aVR.
Isobifásico en V1 (+/-).
§ PR es constante, midiendo entre 120 y 200 ms.
§ Intervalos P-P o R-R son regulares, con una variación
máxima de 120 ms.
§ Frecuencia cardíaca entre 60 y 99 x minuto.
§ QRS tienen una duración ≤ 100 ms.

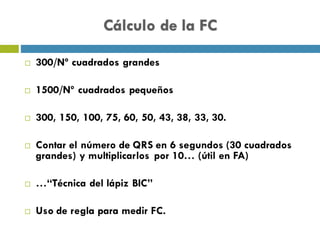

46. Cálculo de la FC
¨ 300/Nº cuadrados grandes
¨ 1500/Nº cuadrados pequeños
¨ 300, 150, 100, 75, 60, 50, 43, 38, 33, 30.
¨ Contar el número de QRS en 6 segundos (30 cuadrados
grandes) y multiplicarlos por 10… (útil en FA)
¨ …“Técnica del lápiz BIC”
¨ Uso de regla para medir FC.

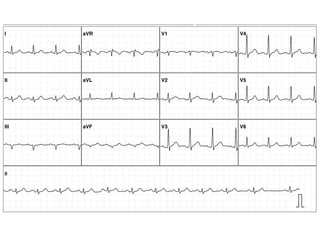

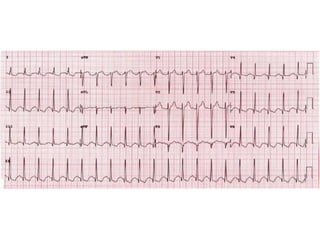

55. Informe:
Ritmo sinusal.Alteraciones inespecíficas de ST-T.
Síntomas:
Control
II
I aVR V1 V4
II aVL V2 V5
III aVF V3 V6
Resolución: 25 mm/seg 10 mm/mV Fecha recepción: 2010-08-11 17:10:02
Médico Solicitante:
[mV]
0 1 2 3 4
[sec]
0 1 2

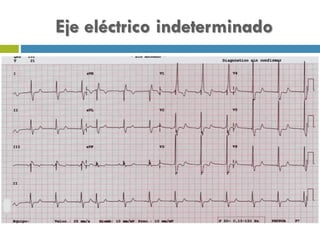

56. Eje eléctrico indeterminado

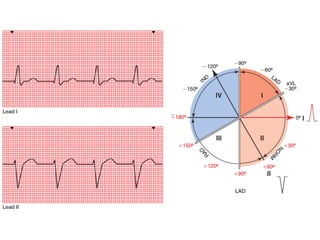

63. Instrucciones ECGs

65. Bradicardia sinusal Arritmia sinusal
Migración de marcapaso Paro sinusal

66. Bradicardia sinusal Arritmia sinusal
Migración de marcapaso Paro sinusal

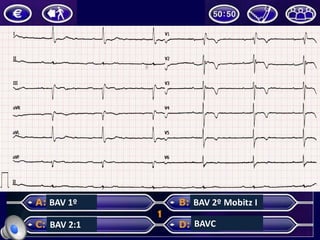

67. BAV 1º
BAV 2:1
BAV 2º Mobitz I
BAVC

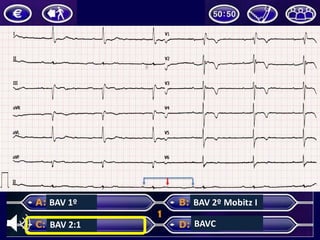

68. BAV 1º
BAV 2:1
BAV 2º Mobitz I
BAVC

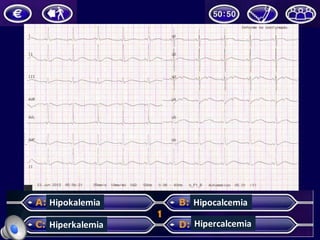

69. Hipokalemia
Hiperkalemia
Hipocalcemia
Hipercalcemia

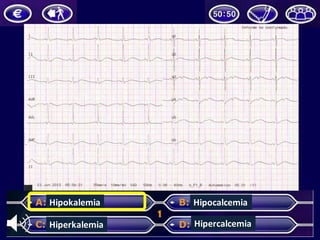

70. Hipokalemia
Hiperkalemia
Hipocalcemia
Hipercalcemia

71. Taquicardia sinusal
Flutter auricular
TPSV
Fibrilación auricular

72. Taquicardia sinusal
Flutter auricular
TPSV
Fibrilación auricular
