Las máquinas son objetos fabricados por el hombre que utilizan energía para realizar tareas. Existen máquinas simples formadas por pocos elementos como la palanca y máquinas compuestas formadas por varias máquinas simples y componentes mecánicos y electrónicos. Las máquinas compuestas transmiten movimiento y producen funciones como luz, sonido e imágenes a través de sus componentes.

2. Las máquinas son objetos fabricados por el hombre, formadas por elementos o componentes, que utilizan energía para realizar alguna tarea. Tipos de máquinas según sus elementos Simples Compuestas - Pocos elementos - Base de máquinas compuestas - Tipos - Palanca - Polea - Plano inclinado - Muchos elementos - Contienen máquinas simples - Tipos - Coche - Bicicleta - Ordenador TIPOS DE MÁQUINAS

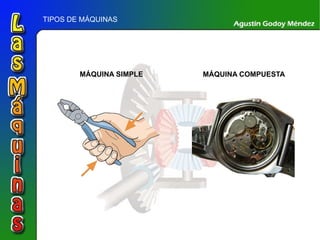

3. MÁQUINA SIMPLE MÁQUINA COMPUESTA TIPOS DE MÁQUINAS

4. TIPOS DE COMPONENTES DE LAS MÁQUINAS Tipos de componentes Mecánicos Electrónicos - Piezas conectadas entre sí - Transmiten fuerzas y movimiento - Ruedas, volante, pedales, manillar.. - Piezas conectadas entre sí - Producen luz, imágenes, sonido.... - Faros, bombillas, chips, etc...

5. COMPONENTES MECÁNICOS TIPOS DE COMPONENTES DE LAS MÁQUINAS

6. TIPOS DE COMPONENTES DE LAS MÁQUINAS COMPONENTES ELECTRÓNICOS

7. TIPOS DE MÁQUINAS SIMPLES Las máquinas simples están formadas por pocos elementos que realizan una tarea al aplicar una fuerza sobre ellos. TIPOS DE MÁQUINAS SIMPLES Palanca Polea Plano inclinado Barra rígida que se apoya en un punto y sobre la que se ejerce una fuerza. Rueda que gira sobre un eje y que tiene un surco por el que pasa una cuerda Rampa. Sirve Levantar pesos Sirve Subir y bajar objetos Sirve Subir y bajar objetos. Cuanto menos inclinada menos cuesta aunque sea mayor la distancia recorrida.

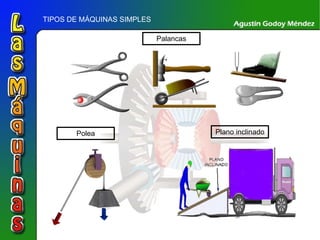

8. TIPOS DE MÁQUINAS SIMPLES Palancas Polea Plano inclinado

9. LA PALANCA Palanca Barra rígida que se apoya en un punto y sobre la que se ejerce una fuerza. ELEMENTOS DE LA PALANCA Punto de apoyo Lugar donde se apoya la barra rígida o palanca Fuerza (F) Fuerza que hay que hacer para levantar un peso Resistencia (R) Fuerza que que queremos vencer y que es contraria a la que hacemos

10. TIPOS DE PALANCAS Palancas Primer género Segundo género Tercer género Tiene el punto de apoyo entre la resistencia y la fuerza Tiene la resistencia entre el punto de apoyo y la fuerza Tiene la fuerza entre el punto de apoyo y la resistencia.

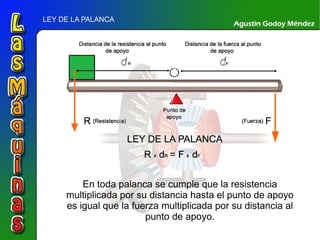

11. LEY DE LA PALANCA En toda palanca se cumple que la resistencia multiplicada por su distancia hasta el punto de apoyo es igual que la fuerza multiplicada por su distancia al punto de apoyo.

12. APLICACIONES DE LA LEY DE LA PALANCA IMPORTANTE: Para resolver ejercicios de la palanca hay que recordar que para calcular un factor en una multiplicación se divide el producto por el otro factor. Ejemplo 1º: Calcular la fuerza. Calcula la fuerza hay que aplicar para levantar una piedra de 48 kilos de peso usando una palanca de 5 metros sabiendo que el punto de apoyo está a un metro de la piedra. Datos: Resistencia= 48 Kg. Palanca 5 m. dr = 1 m Hacemos un esquema Aplicamos la ley de la palanca: F x df = R x dr F x 4 m. = 48 kg. x 1 m, F x 4 = 48 Calculamos el factor F y para ello dividimos el producto (48) por el otro factor (4) Sol: 12 kilos de fuerza.

13. APLICACIONES DE LA LEY DE LA PALANCA Ejemplo 2º: Calcular la Resistencia. Para levantar un objeto con una palanca de 6 metros se ha necesitado una fuerza de 20 kilos. Si el punto de apoyo estaba situado a 4 metros de la fuerza. ¿Cuánto pesaba el objeto? Datos: Fuerza= 20 Kg. Palanca 6 m. df = 4 m Aplicamos la ley de la palanca: F x df = R x dr 20 kg. x 4 m. = R x 2 m, 80 = R x 2 Calculamos el factor R y para ello dividimos el producto (80) por el otro factor (2) Sol: 40 kilos de resistencia. Hacemos un esquema

14. APLICACIONES DE LA LEY DE LA PALANCA Ejemplo 3º: Calcular la distancia del punto de apoyo a la fuerza o la resistencia. Para levantar un objeto de 90 kilos con una palanca se ha necesitado una fuerza de 36 kilos. Si el punto de apoyo estaba situado a 5 metros de la fuerza. ¿A qué distancia estaba el objeto del punto de apoyo? Datos: Fuerza= 36 Kg. Resistencia= 90 Kg. df = 5 m Aplicamos la ley de la palanca: F x df = R x dr 36 kg. x 5 m. = 90 kg. x dr 180 = 90 x dr Calculamos el factor dr y para ello dividimos el producto (180) por el otro factor (90) Sol: El objeto está a 2 m. del punto de apoyo Hacemos un esquema

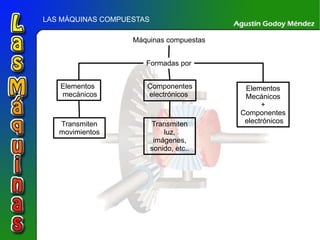

15. LAS MÁQUINAS COMPUESTAS Máquinas compuestas Formadas por Elementos mecánicos Componentes electrónicos Elementos Mecánicos + Componentes electrónicos Transmiten movimientos Transmiten luz, imágenes, sonido, etc..

16. LAS MÁQUINAS COMPUESTAS: ELEMENTOS DE TRANSMISIÓN Los elementos de transmisión suelen ser máquinas simples que transmiten movimiento de unas a otras. Los elementos de transmisión sirven para transmitir movimientos. Elementos de transmisión Manivela Barra doblada que gira Transmite su movimiento a un eje Ejemplos: pedal de bicicleta, picaporte de puerta... Engranajes Ruedas dentadas o con muescas en las que encaja otro elemento. Tipos Ruedas dentadas Rueda dentada y cadena

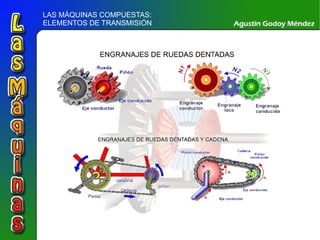

17. LAS MÁQUINAS COMPUESTAS: ELEMENTOS DE TRANSMISIÓN

18. LAS MÁQUINAS COMPUESTAS: ELEMENTOS DE TRANSMISIÓN

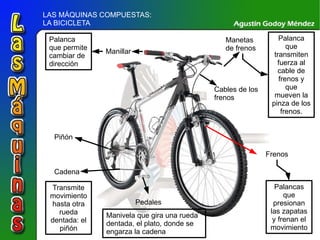

19. LAS MÁQUINAS COMPUESTAS: LA BICICLETA Manillar Palanca que permite cambiar de dirección Manetas de frenos Palanca que transmiten fuerza al cable de frenos y que mueven la pinza de los frenos. Frenos Palancas que presionan las zapatas y frenan el movimiento Pedales Manivela que gira una rueda dentada, el plato, donde se engarza la cadena Cadena Transmite movimiento hasta otra rueda dentada: el piñón Piñón Cables de los frenos
