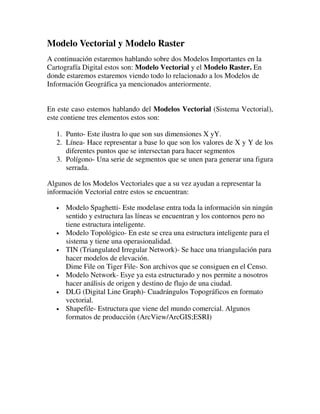

1. Modelo Vectorial y Modelo Raster
A continuación estaremos hablando sobre dos Modelos Importantes en la
Cartografía Digital estos son: Modelo Vectorial y el Modelo Raster. En
donde estaremos estaremos viendo todo lo relacionado a los Modelos de
Información Geográfica ya mencionados anteriormente.
En este caso estemos hablando del Modelos Vectorial (Sistema Vectorial),
este contiene tres elementos estos son:
1. Punto- Este ilustra lo que son sus dimensiones X yY.
2. Línea- Hace representar a base lo que son los valores de X y Y de los
diferentes puntos que se intersectan para hacer segmentos
3. Polígono- Una serie de segmentos que se unen para generar una figura
serrada.
Algunos de los Modelos Vectoriales que a su vez ayudan a representar la
información Vectorial entre estos se encuentran:
• Modelo Spaghetti- Este modelase entra toda la información sin ningún
sentido y estructura las líneas se encuentran y los contornos pero no
tiene estructura inteligente.
• Modelo Topológico- En este se crea una estructura inteligente para el
sistema y tiene una operasionalidad.
• TIN (Triangulated Irregular Network)- Se hace una triangulación para
hacer modelos de elevación.
Dime File on Tiger File- Son archivos que se consiguen en el Censo.
• Modelo Network- Esye ya esta estructurado y nos permite a nosotros
hacer análisis de origen y destino de flujo de una ciudad.
• DLG (Digital Line Graph)- Cuadrángulos Topográficos en formato
vectorial.
• Shapefile- Estructura que viene del mundo comercial. Algunos
formatos de producción (ArcView/ArcGIS;ESRI)

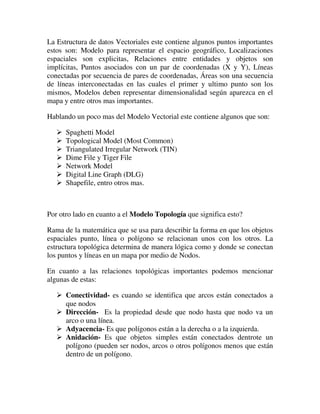

2. La Estructura de datos Vectoriales este contiene algunos puntos importantes
estos son: Modelo para representar el espacio geográfico, Localizaciones
espaciales son explicitas, Relaciones entre entidades y objetos son
implícitas, Puntos asociados con un par de coordenadas (X y Y), Líneas
conectadas por secuencia de pares de coordenadas, Áreas son una secuencia
de líneas interconectadas en las cuales el primer y ultimo punto son los
mismos, Modelos deben representar dimensionalidad según aparezca en el
mapa y entre otros mas importantes.
Hablando un poco mas del Modelo Vectorial este contiene algunos que son:
Spaghetti Model
Topological Model (Most Common)
Triangulated Irregular Network (TIN)
Dime File y Tiger File
Network Model
Digital Line Graph (DLG)
Shapefile, entro otros mas.
Por otro lado en cuanto a el Modelo Topología que significa esto?
Rama de la matemática que se usa para describir la forma en que los objetos
espaciales punto, línea o polígono se relacionan unos con los otros. La
estructura topológica determina de manera lógica como y donde se conectan
los puntos y líneas en un mapa por medio de Nodos.
En cuanto a las relaciones topológicas importantes podemos mencionar
algunas de estas:
Conectividad- es cuando se identifica que arcos están conectados a
que nodos
Dirección- Es la propiedad desde que nodo hasta que nodo va un
arco o una línea.
Adyacencia- Es que polígonos están a la derecha o a la izquierda.
Anidación- Es que objetos simples están conectados dentrote un
polígono (pueden ser nodos, arcos o otros polígonos menos que están
dentro de un polígono.

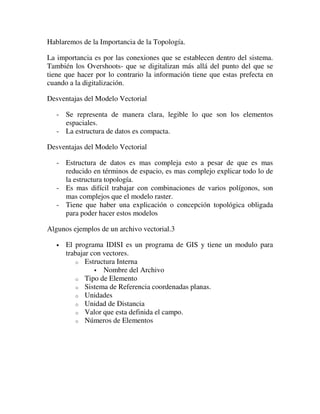

3. Hablaremos de la Importancia de la Topología.
La importancia es por las conexiones que se establecen dentro del sistema.
También los Overshoots- que se digitalizan más allá del punto del que se
tiene que hacer por lo contrario la información tiene que estas prefecta en
cuando a la digitalización.
Desventajas del Modelo Vectorial
- Se representa de manera clara, legible lo que son los elementos
espaciales.
- La estructura de datos es compacta.
Desventajas del Modelo Vectorial
- Estructura de datos es mas compleja esto a pesar de que es mas
reducido en términos de espacio, es mas complejo explicar todo lo de
la estructura topología.
- Es mas difícil trabajar con combinaciones de varios polígonos, son
mas complejos que el modelo raster.
- Tiene que haber una explicación o concepción topológica obligada
para poder hacer estos modelos
Algunos ejemplos de un archivo vectorial.3
• El programa IDISI es un programa de GIS y tiene un modulo para
trabajar con vectores.
o Estructura Interna
Nombre del Archivo
o Tipo de Elemento
o Sistema de Referencia coordenadas planas.
o Unidades
o Unidad de Distancia
o Valor que esta definida el campo.
o Números de Elementos

4. -
- ! !
- " #
- $
- ! !
-
- $ %
& ' # # % (
) &
* )
' #
# #
- % + #,
(# + -
.
- !,
- / 0
#,
- % 1 #, #,
2

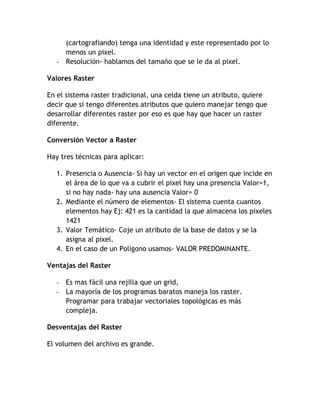

5. - . + # #
#,
- 1 #,
3 3
2
# +
4 + 0 # #
& ! / +
#, + # 5&3
+ + 5(
) 6
+ 2 7)& #,
&7)&
* % " 2 +
#,
7 ! '8 ! 98 : :%
- 2 3
- ' + # 2
! # 2 #
# 2
