Este documento resume diferentes técnicas de modulación de amplitud (AM), incluyendo: AM de doble banda lateral con portadora completa (AMDSBFC), AM de doble banda lateral con portadora suprimida (AMDSBSC), AM de banda lateral única con portadora completa (AMSSBFC), y AM de banda lateral única con portadora reducida (AMSSBRC). Explica brevemente cada técnica y cómo varía el ancho de banda, potencia y complejidad del equipo entre los diferentes métodos.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA
EDUCACIÓN UNIVERSITARIA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
EXTENSIÓN MATURÍN
Autor:
Oscar Pino
C.I: V-19.257.820
Sección “V”.
Maturín, Febrero 2017.

2. MODULACIÓN AM
La modulación de amplitud es el proceso de cambiar la amplitud de una
señal portadora de frecuencia relativamente alta, en proporción con el valor
instantáneo de la señal modulante o moduladora. La modulación de amplitud
es una forma de modulación relativamente poco costosa y de baja calidad, que
se usa para emisiones comerciales de señales de audio y de video.
Los moduladores de AM son dispositivos no lineales, con dos entradas y
una salida. Una entrada es una sola señal portadora de alta frecuencia y
amplitud constante, y la segunda está formada por señales de información, de
frecuencia relativamente baja, que puede tener una sola frecuencia, o ser una
forma compleja de onda, formada a su vez por muchas frecuencias.
Las señales que intervienen en el proceso entre las dos primeras
categorías se conocen como distorsión lineal y la tercera como distorsión no
lineal.
 Distorsión lineal:
Si la respuesta de la amplitud del canal no es plana en la banda
de frecuencias para las cuales el espectro de la entrada es diferente de
cero, entonces diferentes componentes espectrales de la señal de
entrada son modificados en forma diferente. El resultado es distorsión de
amplitud.
Las formas más comunes de la distorsión de amplitud son la
atenuación excesiva o el realce de las bajas frecuencia en el espectro de
la señal.
Sin embargo, no hay una única forma de realizar modulación en amplitud, sino
que existen varias técnicas, siendo las principales las que se describen a
continuación:
TÉCNICA DE AM DE DOBLE BANDA LATERAL CON PORTADORA
COMPLETA (AMDSBFC)
AM DSBFC se le llama algunas veces como AM convencional. La onda
modulada de salida contiene todas las frecuencias que componen la señal AM
y se utilizan para llevar la información a través del sistema. Por lo tanto, a la
forma de la onda modulada se le llama la envolvente. Sin señal modulante, la
onda de salida simplemente es la señal portadora amplificada. Cuando se
aplica una señal modulante, la amplitud de la onda de salida varía de acuerdo a
la señal modulante.
Observe que la forma de la envolvente de AM es idéntica a la forma de
la señal modulante. Además el tiempo de un ciclo de la envolvente es el mismo
que el periodo de la señal modulante. Consecuentemente, la relación de
repetición de la envolvente es igual a la frecuencia de la señal modulante.

3. TÉCNICA AM DE DOBLE BANDA LATERAL CON PORTADORA
SUPRIMIDA (AMDSBSC)
Aunque la AM de portadora completa es simple, no es una forma de
modulación particularmente eficiente en términos del ancho de banda o de la
relación señal a ruido. Se ha visto que el ancho de banda de la transmisión es
dos veces la frecuencia modulante más alta, porque hay dos bandas laterales
que contienen la misma información. También observamos que dos tercios o
más de la potencia transmitida se encuentran en la portadora, que no contiene
información y sólo sirve como ayuda para la demodulación.
Eliminar la portadora antes que tenga lugar la amplificación de
potencia permitiría que toda la potencia del transmisor se destine a las bandas
laterales, dando como resultado un incremento sustancial en la potencia de la
banda lateral.
Eliminar la portadora de una señal de AM completamente modulada
(modulación del 100%), cambiaría la potencia disponible para las bandas
laterales de un tercio al total de ella el aumento de potencia de casi 5 dB dado
por la ecuación anterior es un valor mínimo, puesto que un sistema de AM,
práctico por lo común, opera a menos de 100% de modulación.

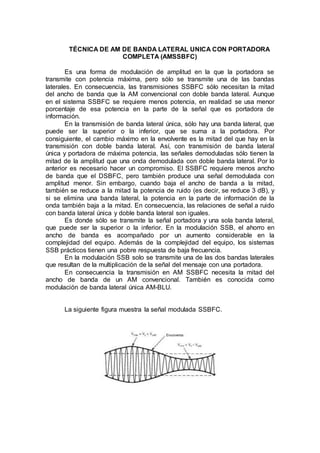

4. TÉCNICA DE AM DE BANDA LATERAL UNICA CON PORTADORA
COMPLETA (AMSSBFC)
Es una forma de modulación de amplitud en la que la portadora se
transmite con potencia máxima, pero sólo se transmite una de las bandas
laterales. En consecuencia, las transmisiones SSBFC sólo necesitan la mitad
del ancho de banda que la AM convencional con doble banda lateral. Aunque
en el sistema SSBFC se requiere menos potencia, en realidad se usa menor
porcentaje de esa potencia en la parte de la señal que es portadora de
información.
En la transmisión de banda lateral única, sólo hay una banda lateral, que
puede ser la superior o la inferior, que se suma a la portadora. Por
consiguiente, el cambio máximo en la envolvente es la mitad del que hay en la
transmisión con doble banda lateral. Así, con transmisión de banda lateral
única y portadora de máxima potencia, las señales demoduladas sólo tienen la
mitad de la amplitud que una onda demodulada con doble banda lateral. Por lo
anterior es necesario hacer un compromiso. El SSBFC requiere menos ancho
de banda que el DSBFC, pero también produce una señal demodulada con
amplitud menor. Sin embargo, cuando baja el ancho de banda a la mitad,
también se reduce a la mitad la potencia de ruido (es decir, se reduce 3 dB), y
si se elimina una banda lateral, la potencia en la parte de información de la
onda también baja a la mitad. En consecuencia, las relaciones de señal a ruido
con banda lateral única y doble banda lateral son iguales.
Es donde sólo se transmite la señal portadora y una sola banda lateral,
que puede ser la superior o la inferior. En la modulación SSB, el ahorro en
ancho de banda es acompañado por un aumento considerable en la
complejidad del equipo. Además de la complejidad del equipo, los sistemas
SSB prácticos tienen una pobre respuesta de baja frecuencia.
En la modulación SSB solo se transmite una de las dos bandas laterales
que resultan de la multiplicación de la señal del mensaje con una portadora.
En consecuencia la transmisión en AM SSBFC necesita la mitad del
ancho de banda de un AM convencional. También es conocida como
modulación de banda lateral única AM-BLU.
La siguiente figura muestra la señal modulada SSBFC.

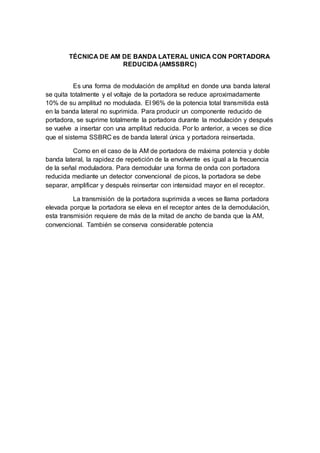

5. TÉCNICA DE AM DE BANDA LATERAL UNICA CON PORTADORA
REDUCIDA (AMSSBRC)
Es una forma de modulación de amplitud en donde una banda lateral
se quita totalmente y el voltaje de la portadora se reduce aproximadamente
10% de su amplitud no modulada. El 96% de la potencia total transmitida está
en la banda lateral no suprimida. Para producir un componente reducido de
portadora, se suprime totalmente la portadora durante la modulación y después
se vuelve a insertar con una amplitud reducida. Por lo anterior, a veces se dice
que el sistema SSBRC es de banda lateral única y portadora reinsertada.
Como en el caso de la AM de portadora de máxima potencia y doble
banda lateral, la rapidez de repetición de la envolvente es igual a la frecuencia
de la señal moduladora. Para demodular una forma de onda con portadora
reducida mediante un detector convencional de picos, la portadora se debe
separar, amplificar y después reinsertar con intensidad mayor en el receptor.
La transmisión de la portadora suprimida a veces se llama portadora
elevada porque la portadora se eleva en el receptor antes de la demodulación,
esta transmisión requiere de más de la mitad de ancho de banda que la AM,
convencional. También se conserva considerable potencia
