1. REALIZADO POR: Ignacio Medina Rebollo Jos é Joaqu í n C á rdenas G á lvez Julio Li ñá n C á rdenas Alfonso Serrano Ales PALANCA Y TORNILLO

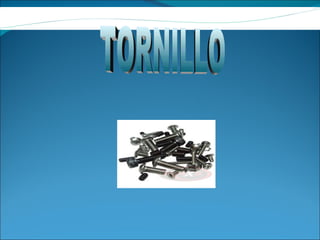

2. TORNILLO

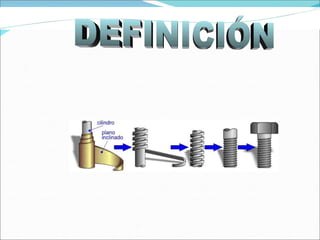

3. DEFINICIÓN

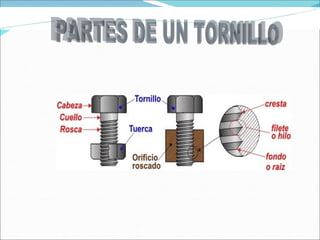

4. PARTES DE UN TORNILLO

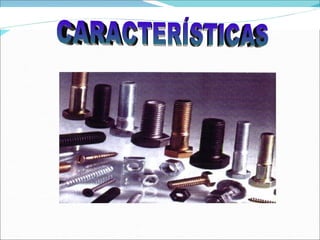

5. CARACTERÍSTICAS

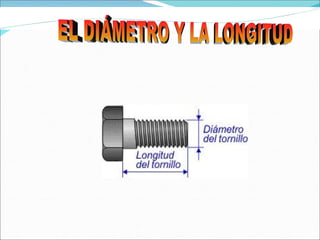

6. EL DIÁMETRO Y LA LONGITUD

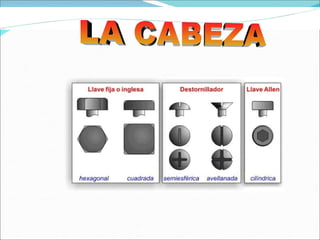

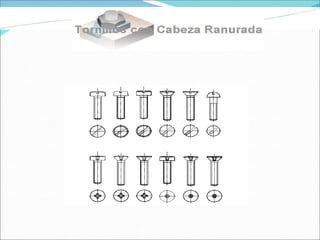

7. LA CABEZA

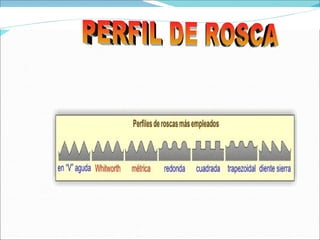

8. PERFIL DE ROSCA

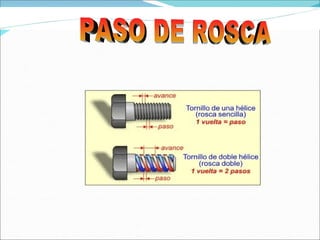

9. PASO DE ROSCA

17. ANÉCDOTA

18. PALANCA « Dadme una palanca y un punto de apoyo y mover é el mundo » .

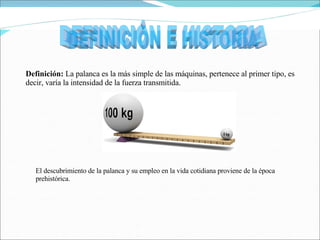

19. Definición: La palanca es la más simple de las máquinas, pertenece al primer tipo, es decir, varía la intensidad de la fuerza transmitida. DEFINICIÓN E HISTORIA El descubrimiento de la palanca y su empleo en la vida cotidiana proviene de la época prehistórica.

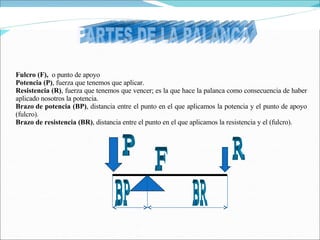

20. Fulcro (F), o punto de apoyo Potencia (P) , fuerza que tenemos que aplicar. Resistencia (R) , fuerza que tenemos que vencer; es la que hace la palanca como consecuencia de haber aplicado nosotros la potencia. Brazo de potencia (BP) , distancia entre el punto en el que aplicamos la potencia y el punto de apoyo (fulcro). Brazo de resistencia (BR) , distancia entre el punto en el que aplicamos la resistencia y el (fulcro). PARTES DE LA PALANCA P R F BR BP

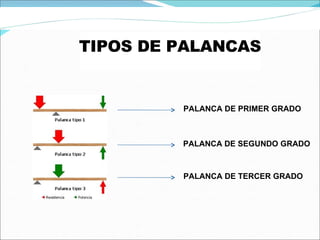

21. PALANCA DE PRIMER GRADO PALANCA DE SEGUNDO GRADO PALANCA DE TERCER GRADO TIPOS DE PALANCAS

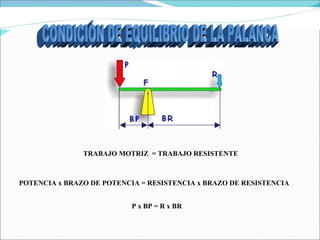

22. TRABAJO MOTRIZ = TRABAJO RESISTENTE CONDICIÓN DE EQUILIBRIO DE LA PALANCA POTENCIA x BRAZO DE POTENCIA = RESISTENCIA x BRAZO DE RESISTENCIA P x BP = R x BR

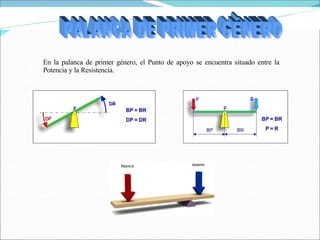

23. En la palanca de primer género, el Punto de apoyo se encuentra situado entre la Potencia y la Resistencia. PALANCA DE PRIMER GÉNERO

24. EJEMPLOS DE LA PALANCA DE PRIMER GRADO

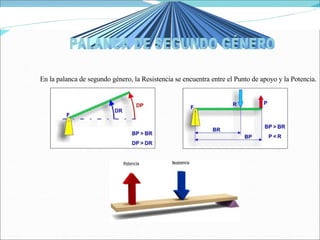

25. En la palanca de segundo género, la Resistencia se encuentra entre el Punto de apoyo y la Potencia. PALANCA DE SEGUNDO GÉNERO

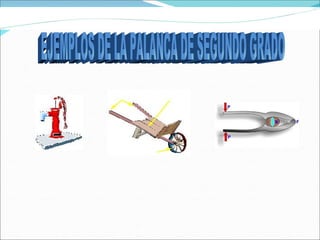

26. EJEMPLOS DE LA PALANCA DE SEGUNDO GRADO

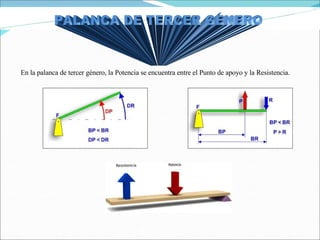

27. En la palanca de tercer género, la Potencia se encuentra entre el Punto de apoyo y la Resistencia. PALANCA DE TERCER GÉNERO

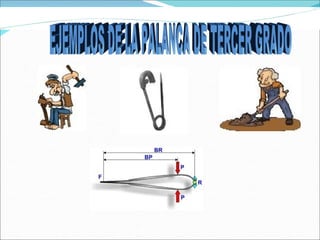

28. EJEMPLOS DE LA PALANCA DE TERCER GRADO
