La 3iSystem es una solución tecnológica de bajo costo que transforma cualquier superficie plana en una pizarra digital interactiva mediante la integración de componentes electrónicos e interfaz inalámbrica. El sistema es fácil de instalar y usar, y permite crear presentaciones interactivas compatibles con las necesidades de la educación. La 3iSystem busca incorporar las tecnologías de la información y la comunicación en las instituciones educativas de escasos recursos.

1. Usuario Final: Educadores de todos los niveles, expositores, estudiantes y cualquier
persona que requiera de una pizarra digital interactiva para comunicar sus ideas.

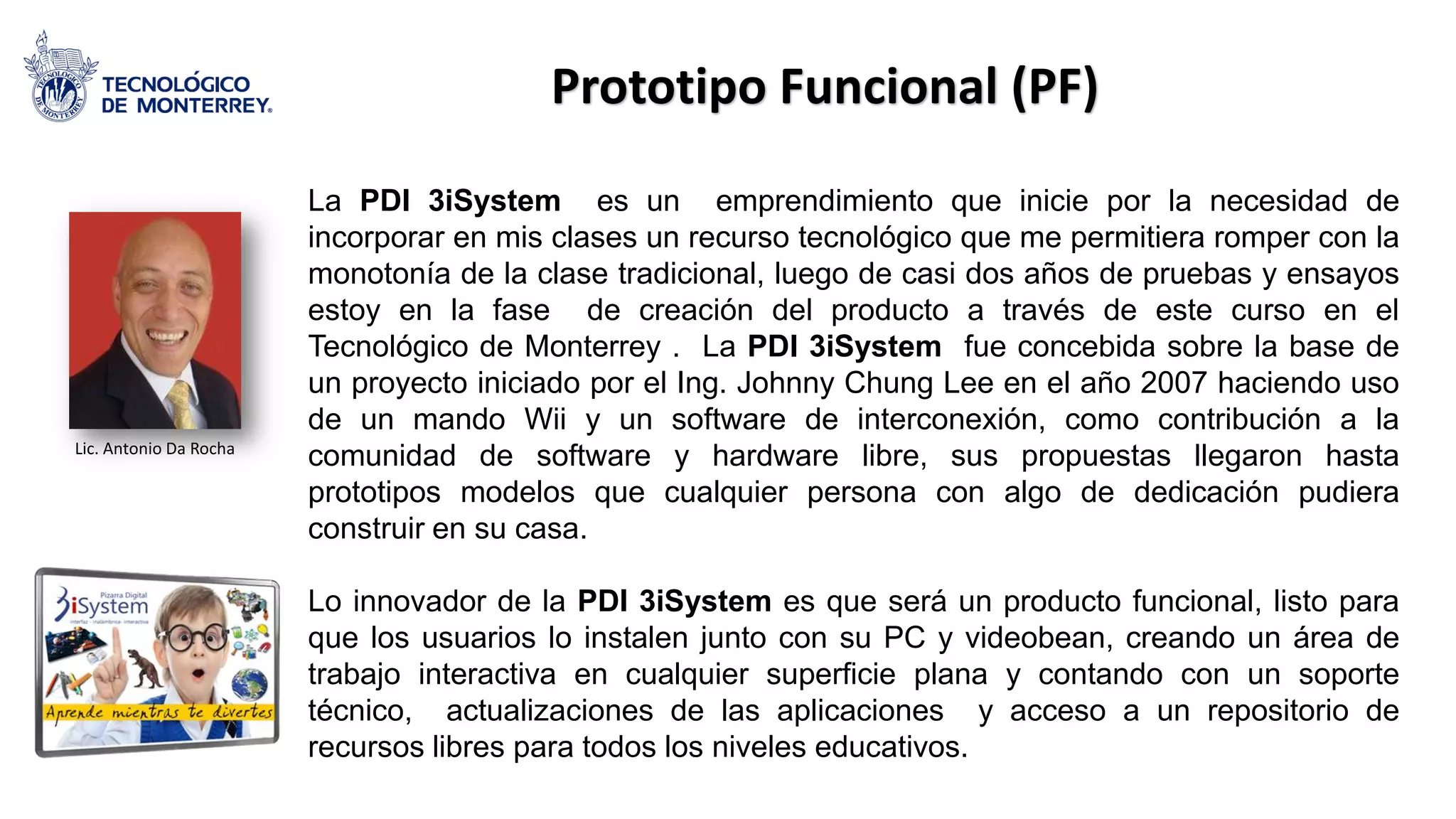

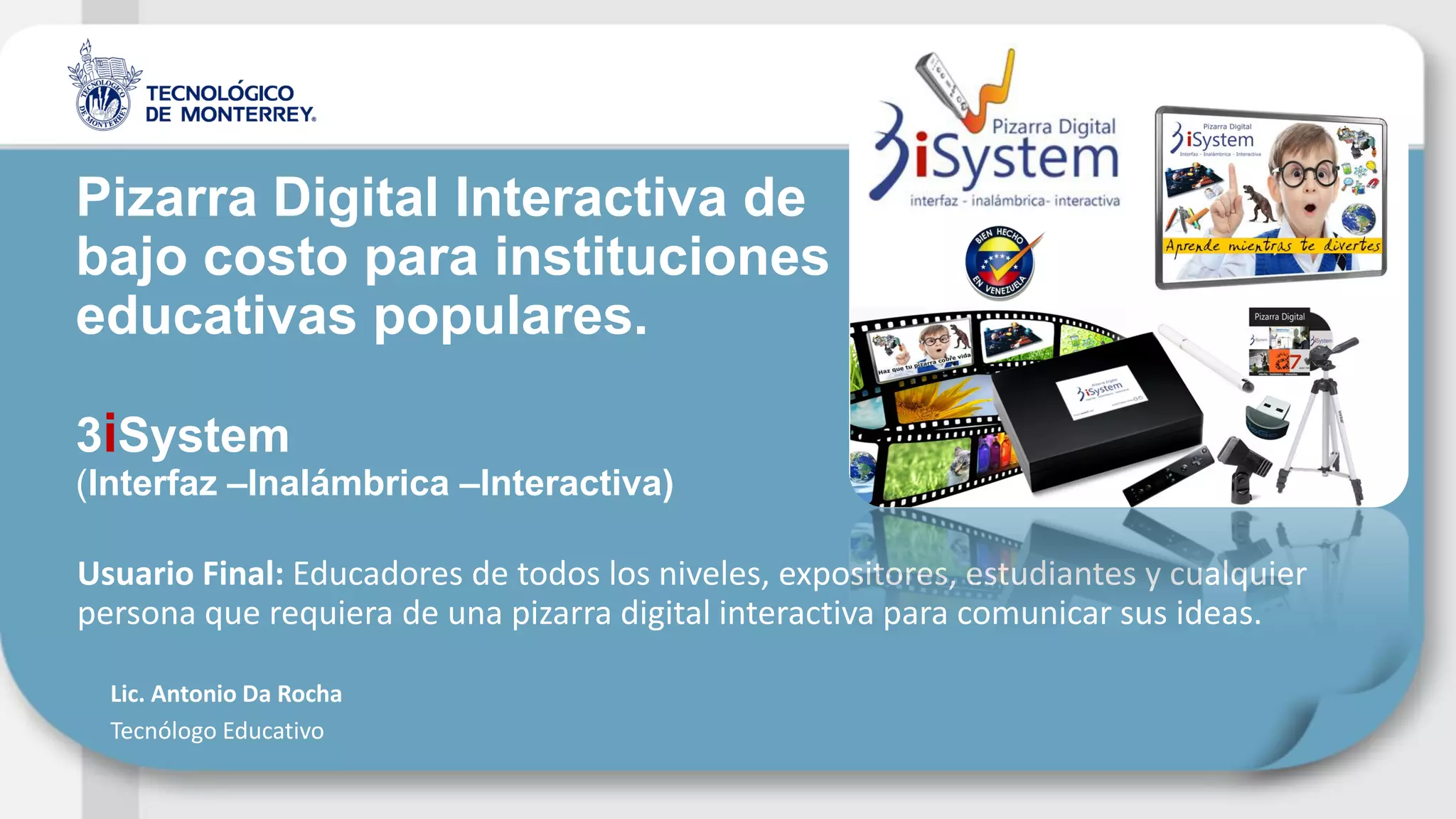

Pizarra Digital Interactiva de
bajo costo para instituciones
educativas populares.
3iSystem
(Interfaz –Inalámbrica –Interactiva)
Lic. Antonio Da Rocha
Tecnólogo Educativo

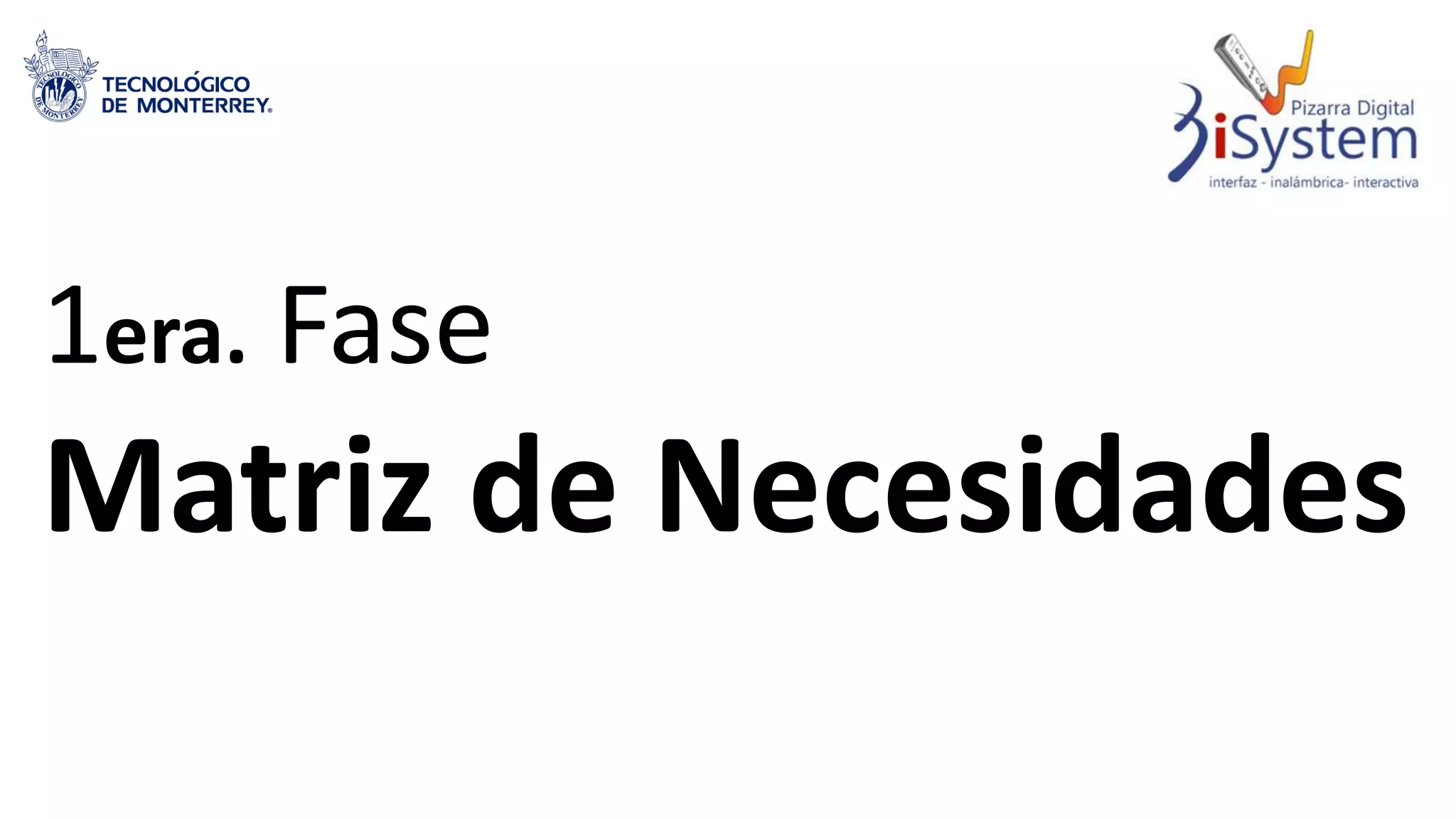

2. 1era. Fase
Matriz de Necesidades

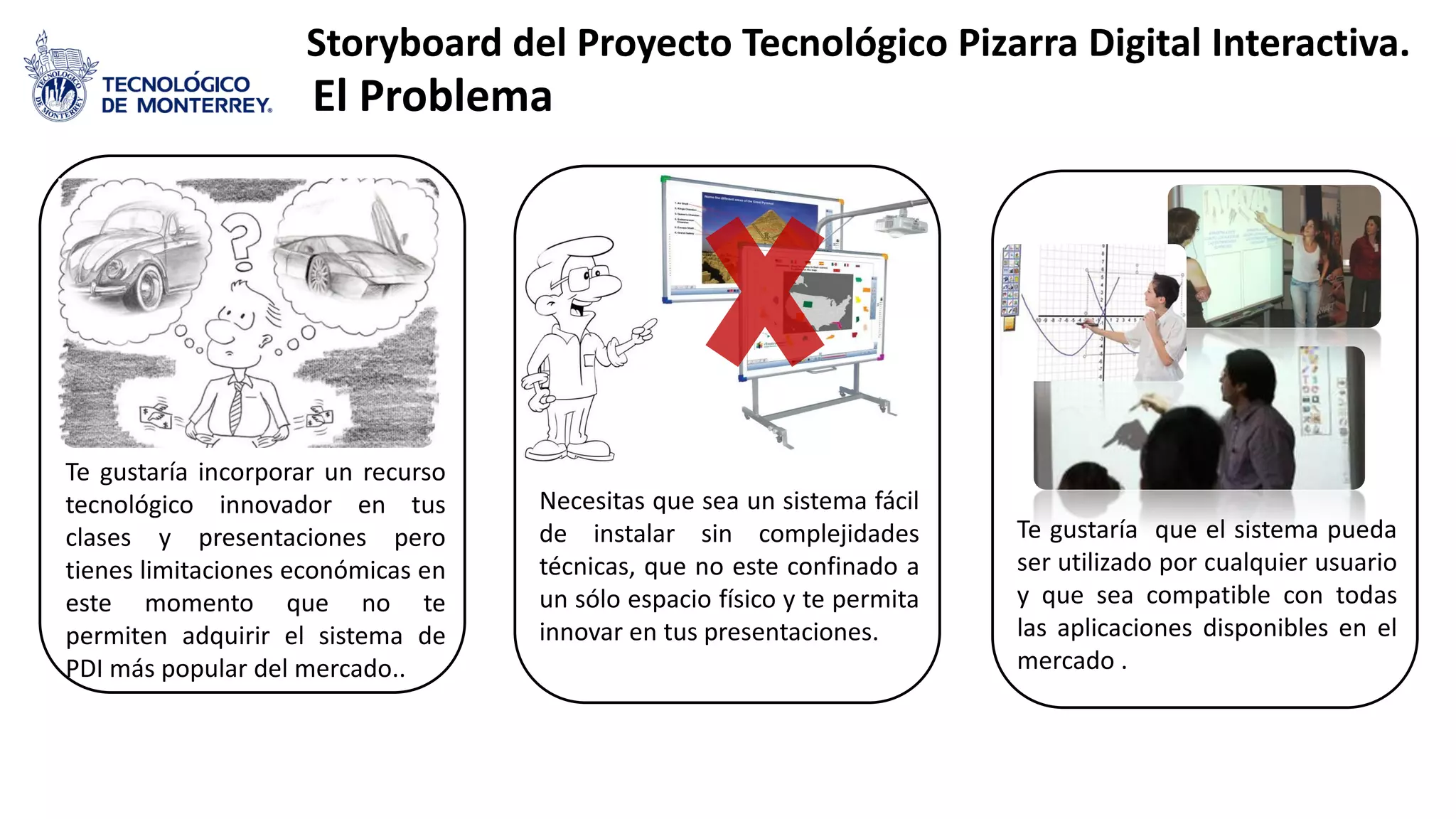

3. El alto costo de las PDI existentes en el mercado
las hacen inaccesible para las instituciones
educativas de escasos recursos. Por lo que se
hace necesario generar soluciones innovadoras y
creativas de bajo costo.

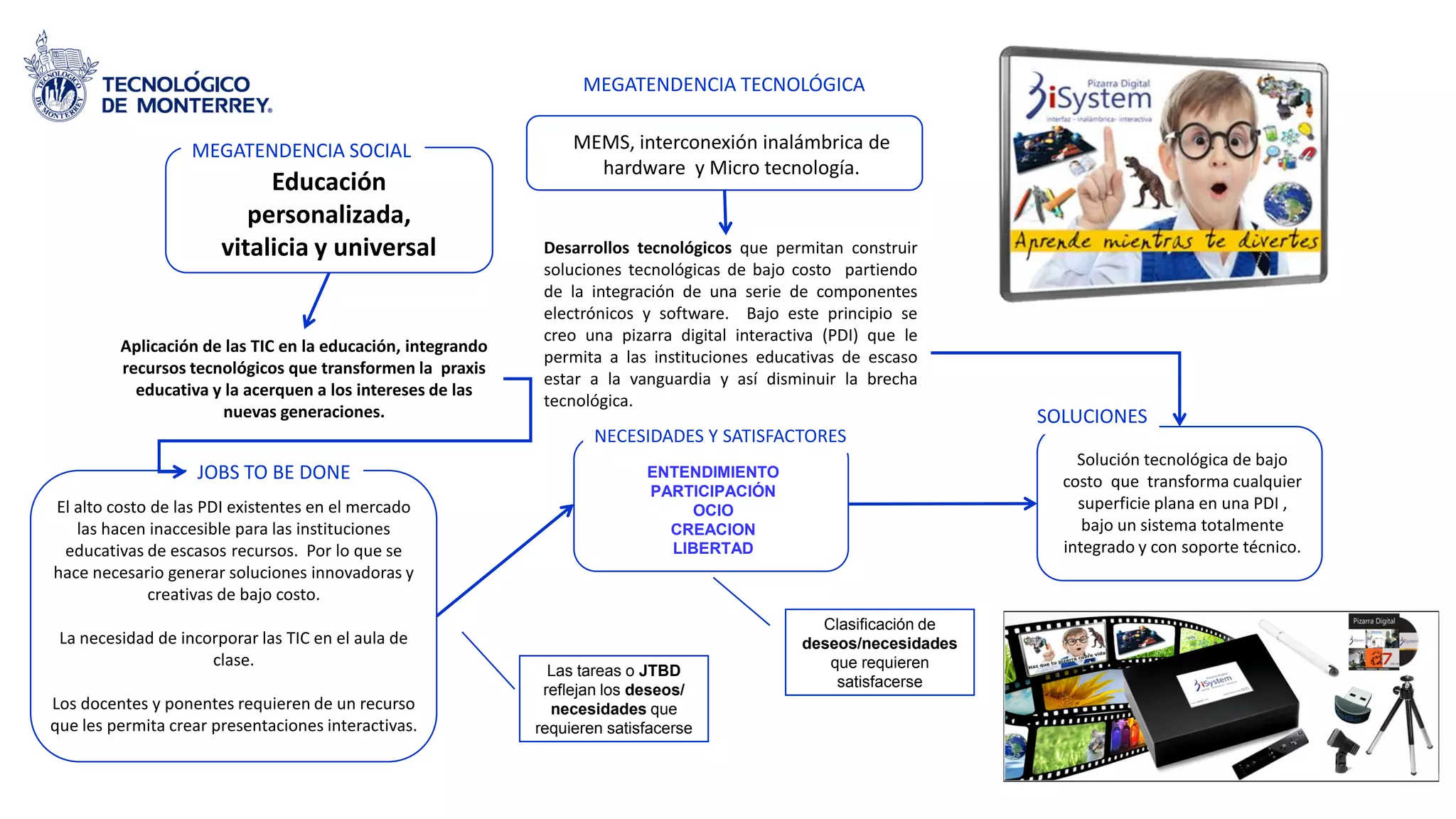

La necesidad de incorporar las TIC en el aula de
clase.
Los docentes y ponentes requieren de un recurso
que les permita crear presentaciones interactivas.
JOBS TO BE DONE
Aplicación de las TIC en la educación, integrando
recursos tecnológicos que transformen la praxis
educativa y la acerquen a los intereses de las
nuevas generaciones.
Educación
personalizada,
vitalicia y universal
MEGATENDENCIA SOCIAL
NECESIDADES Y SATISFACTORES
MEGATENDENCIA TECNOLÓGICA
Desarrollos tecnológicos que permitan construir
soluciones tecnológicas de bajo costo partiendo
de la integración de una serie de componentes
electrónicos y software. Bajo este principio se
creo una pizarra digital interactiva (PDI) que le
permita a las instituciones educativas de escaso
estar a la vanguardia y así disminuir la brecha
tecnológica.
MEMS, interconexión inalámbrica de
hardware y Micro tecnología.
ENTENDIMIENTO
PARTICIPACIÓN
OCIO
CREACION
LIBERTAD
SOLUCIONES
Las tareas o JTBD
reflejan los deseos/
necesidades que
requieren satisfacerse
Clasificación de
deseos/necesidades
que requieren
satisfacerse

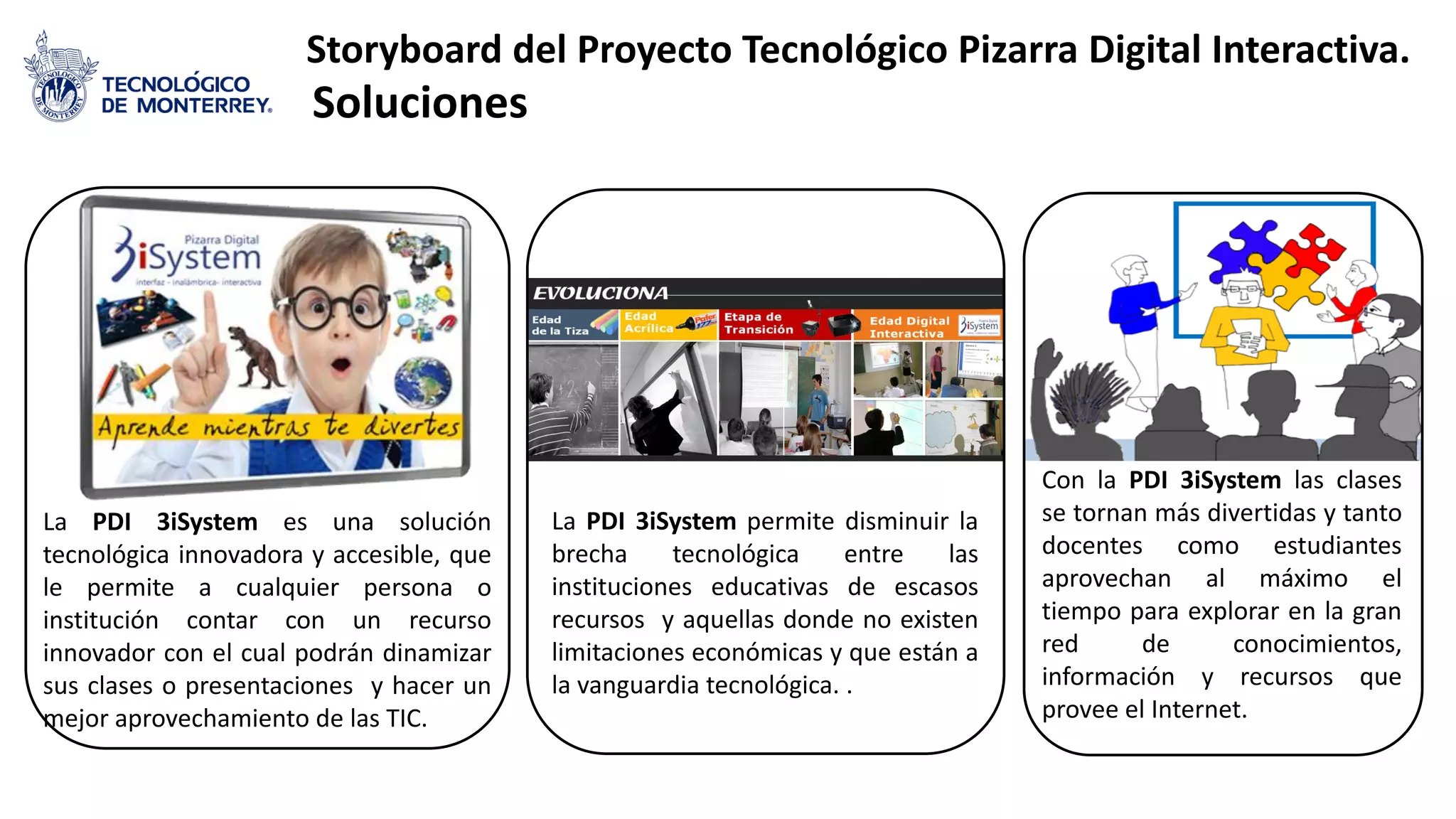

Solución tecnológica de bajo
costo que transforma cualquier
superficie plana en una PDI ,
bajo un sistema totalmente
integrado y con soporte técnico.

4. Desarrollo a Escala
Humana
Manfred Max Neff

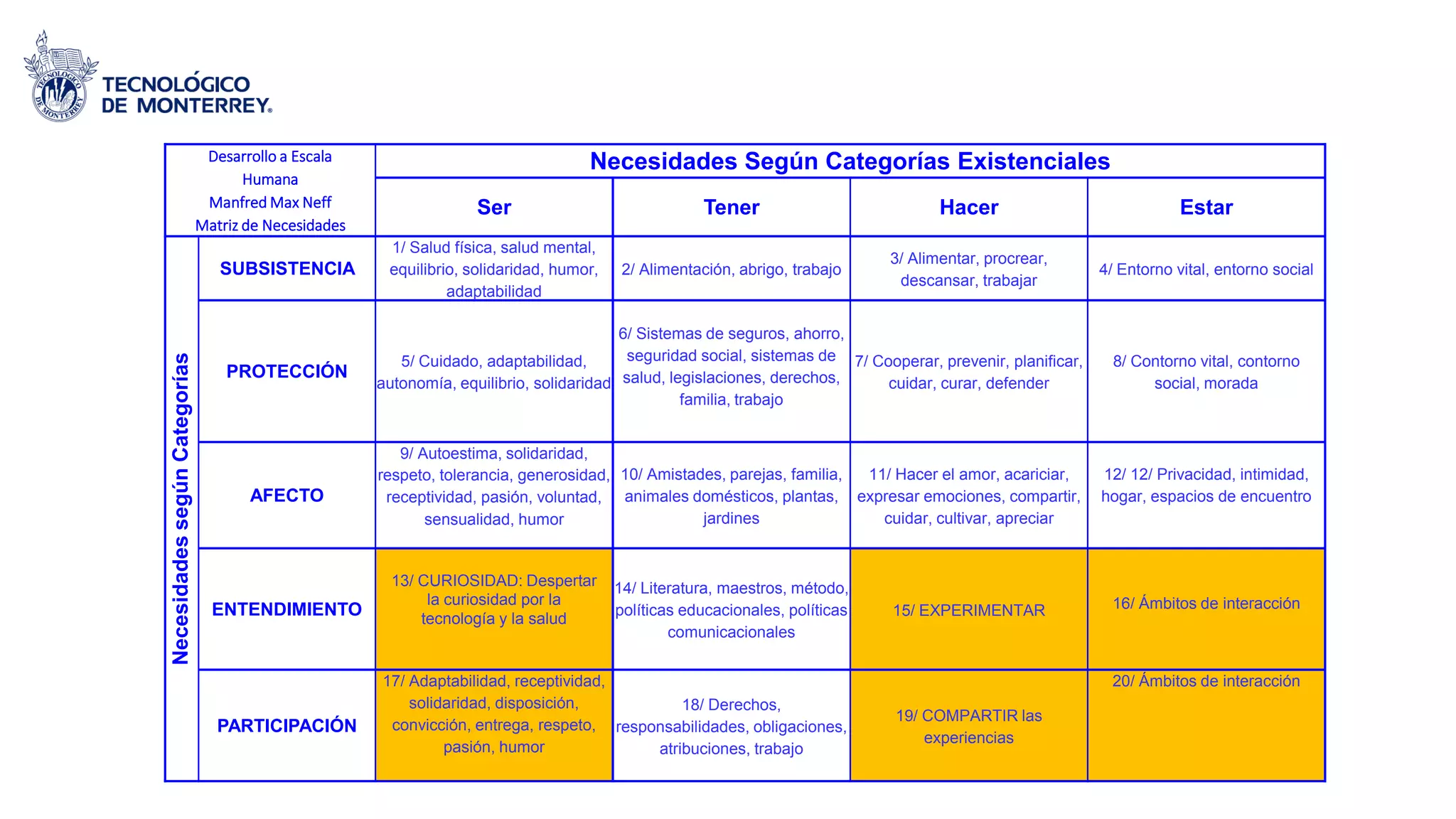

Matriz de Necesidades
Necesidades Según Categorías Existenciales
Ser Tener Hacer Estar
NecesidadessegúnCategorías
SUBSISTENCIA
1/ Salud física, salud mental,
equilibrio, solidaridad, humor,
adaptabilidad
2/ Alimentación, abrigo, trabajo
3/ Alimentar, procrear,
descansar, trabajar
4/ Entorno vital, entorno social
PROTECCIÓN
5/ Cuidado, adaptabilidad,
autonomía, equilibrio, solidaridad
6/ Sistemas de seguros, ahorro,
seguridad social, sistemas de
salud, legislaciones, derechos,
familia, trabajo
7/ Cooperar, prevenir, planificar,
cuidar, curar, defender
8/ Contorno vital, contorno
social, morada
AFECTO
9/ Autoestima, solidaridad,
respeto, tolerancia, generosidad,
receptividad, pasión, voluntad,
sensualidad, humor
10/ Amistades, parejas, familia,
animales domésticos, plantas,
jardines
11/ Hacer el amor, acariciar,
expresar emociones, compartir,
cuidar, cultivar, apreciar
12/ 12/ Privacidad, intimidad,
hogar, espacios de encuentro
ENTENDIMIENTO
13/ CURIOSIDAD: Despertar
la curiosidad por la
tecnología y la salud
14/ Literatura, maestros, método,
políticas educacionales, políticas
comunicacionales
15/ EXPERIMENTAR 16/ Ámbitos de interacción
PARTICIPACIÓN
17/ Adaptabilidad, receptividad,
solidaridad, disposición,
convicción, entrega, respeto,
pasión, humor
18/ Derechos,
responsabilidades, obligaciones,
atribuciones, trabajo
19/ COMPARTIR las
experiencias
20/ Ámbitos de interacción

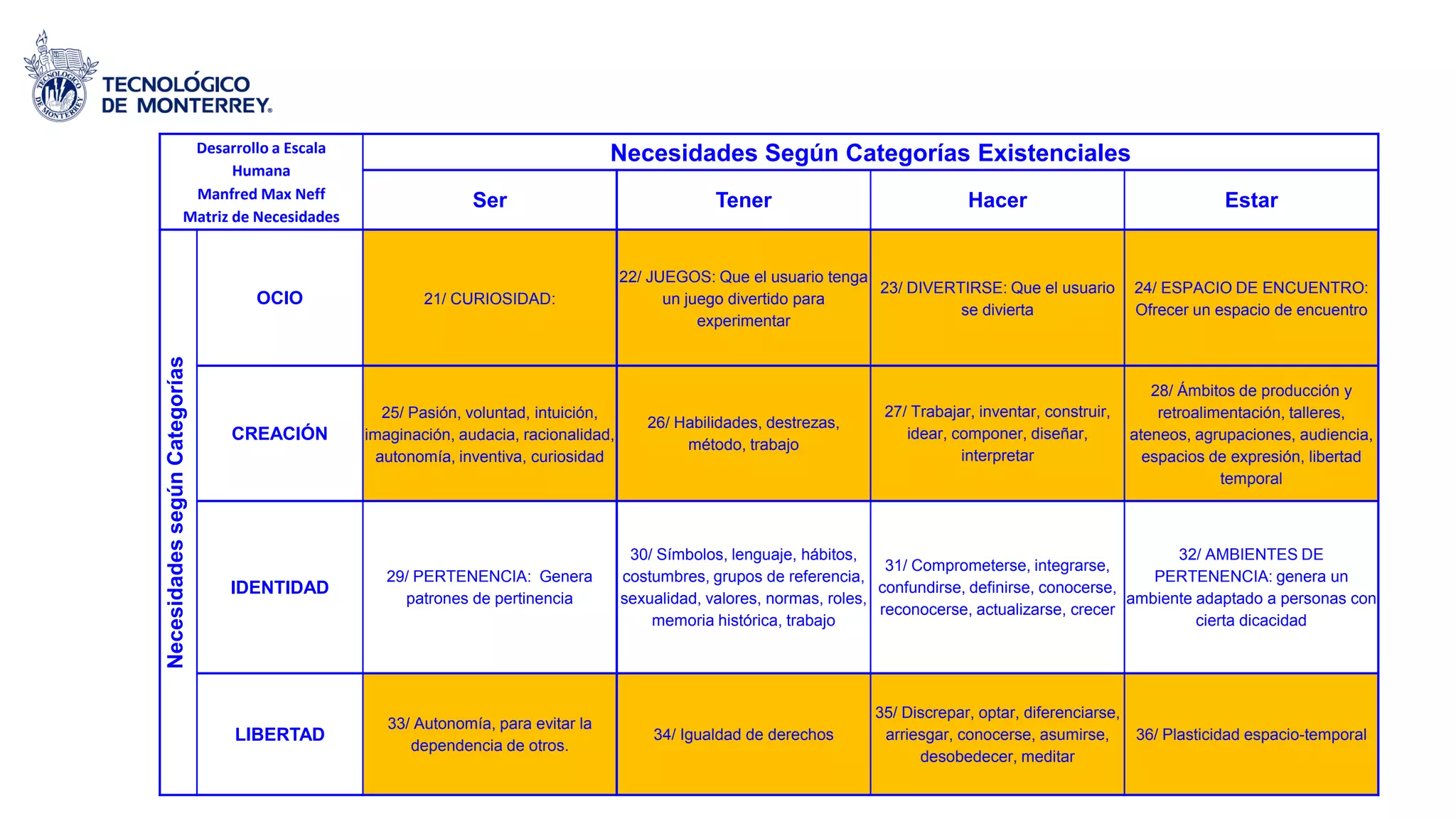

5. Desarrollo a Escala
Humana
Manfred Max Neff
Matriz de Necesidades
Necesidades Según Categorías Existenciales
Ser Tener Hacer Estar
NecesidadessegúnCategorías
OCIO 21/ CURIOSIDAD:
22/ JUEGOS: Que el usuario tenga
un juego divertido para
experimentar
23/ DIVERTIRSE: Que el usuario
se divierta
24/ ESPACIO DE ENCUENTRO:
Ofrecer un espacio de encuentro
CREACIÓN
25/ Pasión, voluntad, intuición,
imaginación, audacia, racionalidad,
autonomía, inventiva, curiosidad
26/ Habilidades, destrezas,
método, trabajo
27/ Trabajar, inventar, construir,
idear, componer, diseñar,
interpretar
28/ Ámbitos de producción y
retroalimentación, talleres,
ateneos, agrupaciones, audiencia,
espacios de expresión, libertad
temporal
IDENTIDAD
29/ PERTENENCIA: Genera
patrones de pertinencia
30/ Símbolos, lenguaje, hábitos,
costumbres, grupos de referencia,
sexualidad, valores, normas, roles,
memoria histórica, trabajo
31/ Comprometerse, integrarse,
confundirse, definirse, conocerse,
reconocerse, actualizarse, crecer
32/ AMBIENTES DE
PERTENENCIA: genera un
ambiente adaptado a personas con
cierta dicacidad
LIBERTAD
33/ Autonomía, para evitar la
dependencia de otros.
34/ Igualdad de derechos
35/ Discrepar, optar, diferenciarse,
arriesgar, conocerse, asumirse,
desobedecer, meditar
36/ Plasticidad espacio-temporal

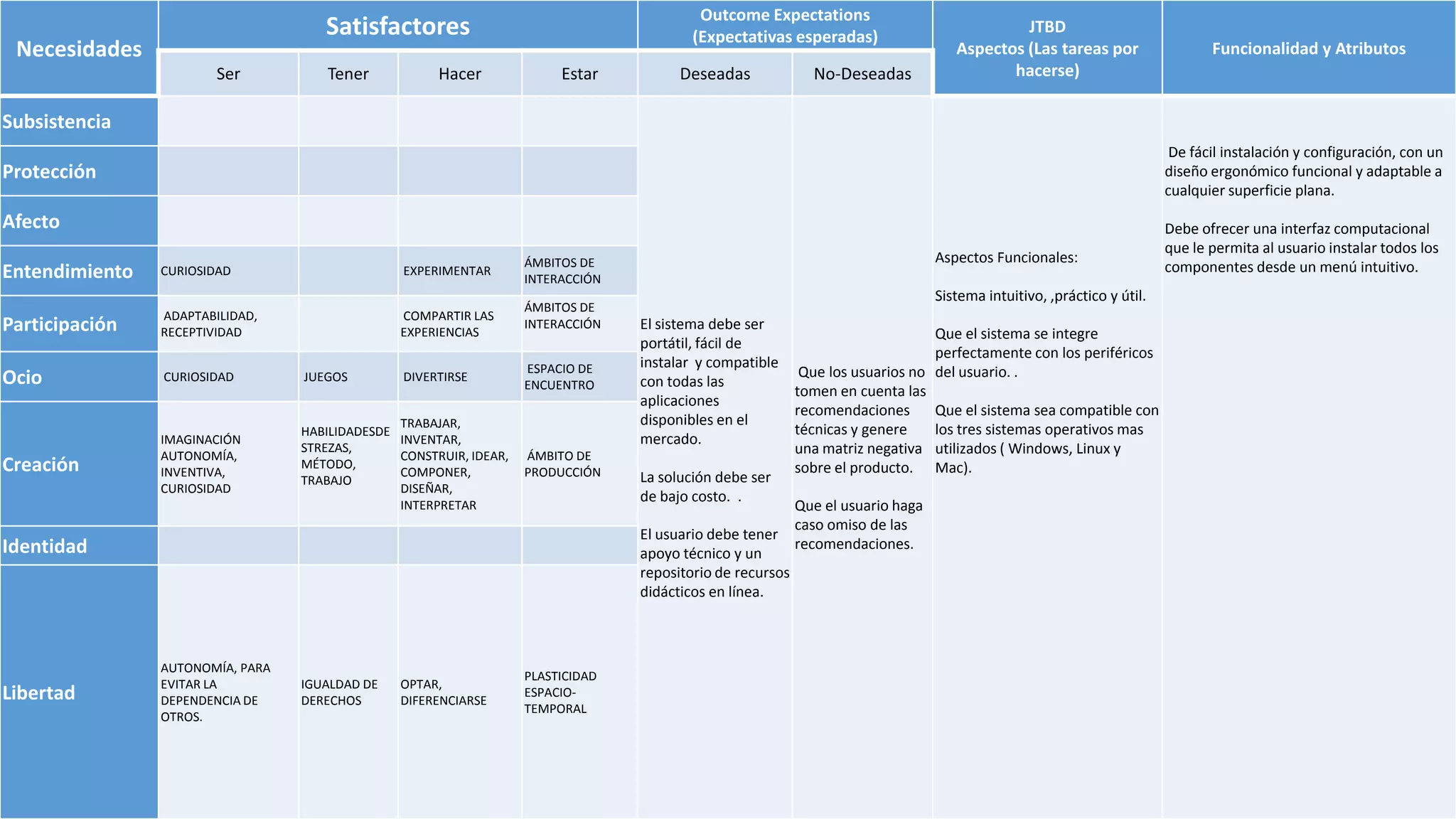

6. Necesidades
Satisfactores
Outcome Expectations
(Expectativas esperadas)
JTBD
Aspectos (Las tareas por
hacerse)
Funcionalidad y Atributos
Ser Tener Hacer Estar Deseadas No-Deseadas
Subsistencia
El sistema debe ser
portátil, fácil de
instalar y compatible
con todas las
aplicaciones
disponibles en el
mercado.
La solución debe ser
de bajo costo. .
El usuario debe tener
apoyo técnico y un
repositorio de recursos
didácticos en línea.
Que los usuarios no
tomen en cuenta las
recomendaciones
técnicas y genere
una matriz negativa
sobre el producto.
Que el usuario haga
caso omiso de las
recomendaciones.
Aspectos Funcionales:
Sistema intuitivo, ,práctico y útil.
Que el sistema se integre
perfectamente con los periféricos
del usuario. .
Que el sistema sea compatible con
los tres sistemas operativos mas
utilizados ( Windows, Linux y
Mac).
De fácil instalación y configuración, con un
diseño ergonómico funcional y adaptable a
cualquier superficie plana.
Debe ofrecer una interfaz computacional
que le permita al usuario instalar todos los
componentes desde un menú intuitivo.
Protección
Afecto
Entendimiento CURIOSIDAD EXPERIMENTAR
ÁMBITOS DE
INTERACCIÓN
Participación
ADAPTABILIDAD,
RECEPTIVIDAD
COMPARTIR LAS
EXPERIENCIAS
ÁMBITOS DE
INTERACCIÓN
Ocio CURIOSIDAD JUEGOS DIVERTIRSE
ESPACIO DE
ENCUENTRO
Creación
IMAGINACIÓN
AUTONOMÍA,
INVENTIVA,
CURIOSIDAD
HABILIDADESDE
STREZAS,
MÉTODO,
TRABAJO
TRABAJAR,
INVENTAR,
CONSTRUIR, IDEAR,
COMPONER,
DISEÑAR,
INTERPRETAR
ÁMBITO DE
PRODUCCIÓN
Identidad
Libertad
AUTONOMÍA, PARA
EVITAR LA
DEPENDENCIA DE
OTROS.
IGUALDAD DE
DERECHOS
OPTAR,
DIFERENCIARSE
PLASTICIDAD
ESPACIO-
TEMPORAL

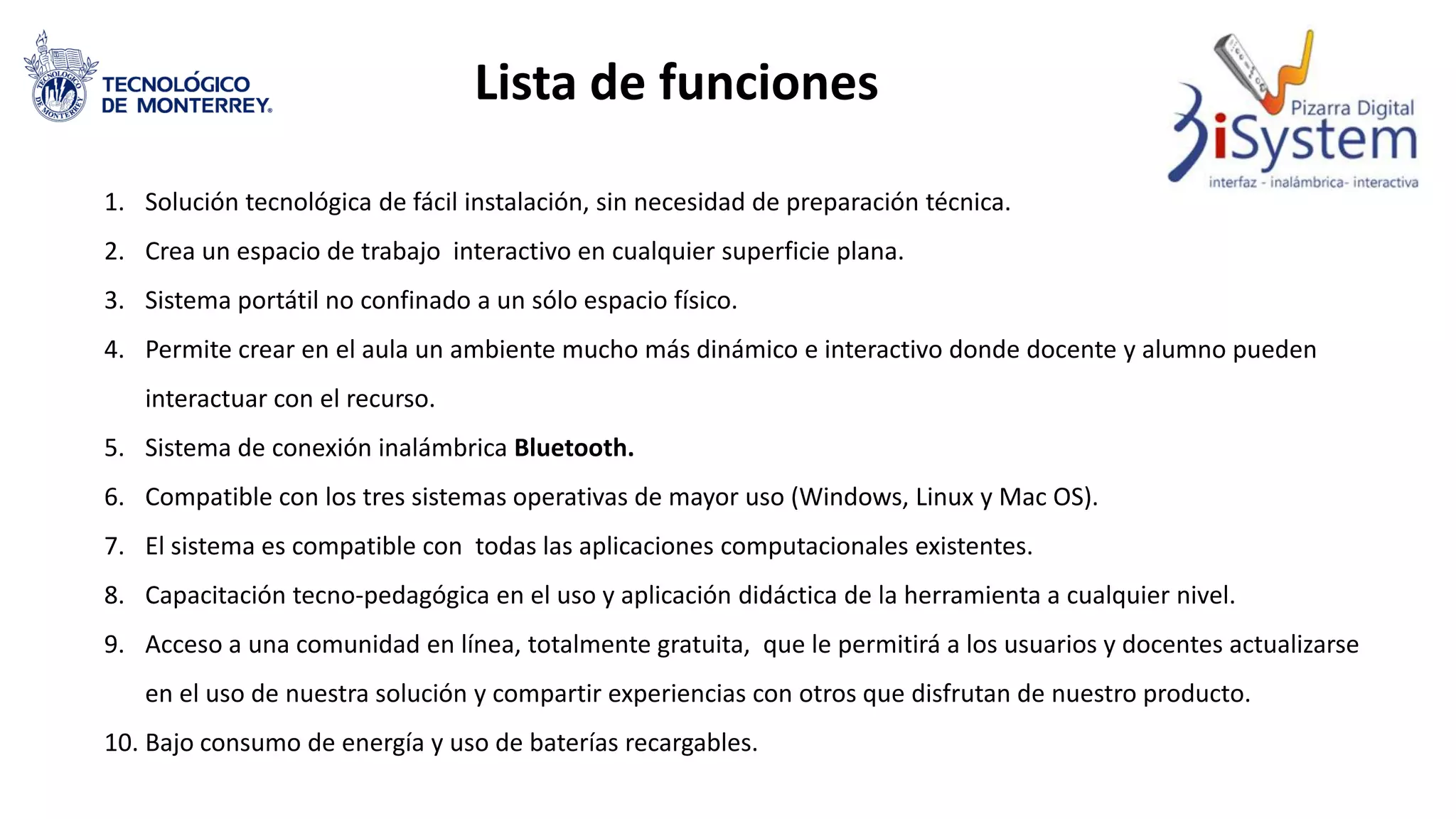

7. Lista de funciones
1. Solución tecnológica de fácil instalación, sin necesidad de preparación técnica.
2. Crea un espacio de trabajo interactivo en cualquier superficie plana.
3. Sistema portátil no confinado a un sólo espacio físico.
4. Permite crear en el aula un ambiente mucho más dinámico e interactivo donde docente y alumno pueden
interactuar con el recurso.
5. Sistema de conexión inalámbrica Bluetooth.
6. Compatible con los tres sistemas operativas de mayor uso (Windows, Linux y Mac OS).
7. El sistema es compatible con todas las aplicaciones computacionales existentes.
8. Capacitación tecno-pedagógica en el uso y aplicación didáctica de la herramienta a cualquier nivel.
9. Acceso a una comunidad en línea, totalmente gratuita, que le permitirá a los usuarios y docentes actualizarse
en el uso de nuestra solución y compartir experiencias con otros que disfrutan de nuestro producto.
10. Bajo consumo de energía y uso de baterías recargables.

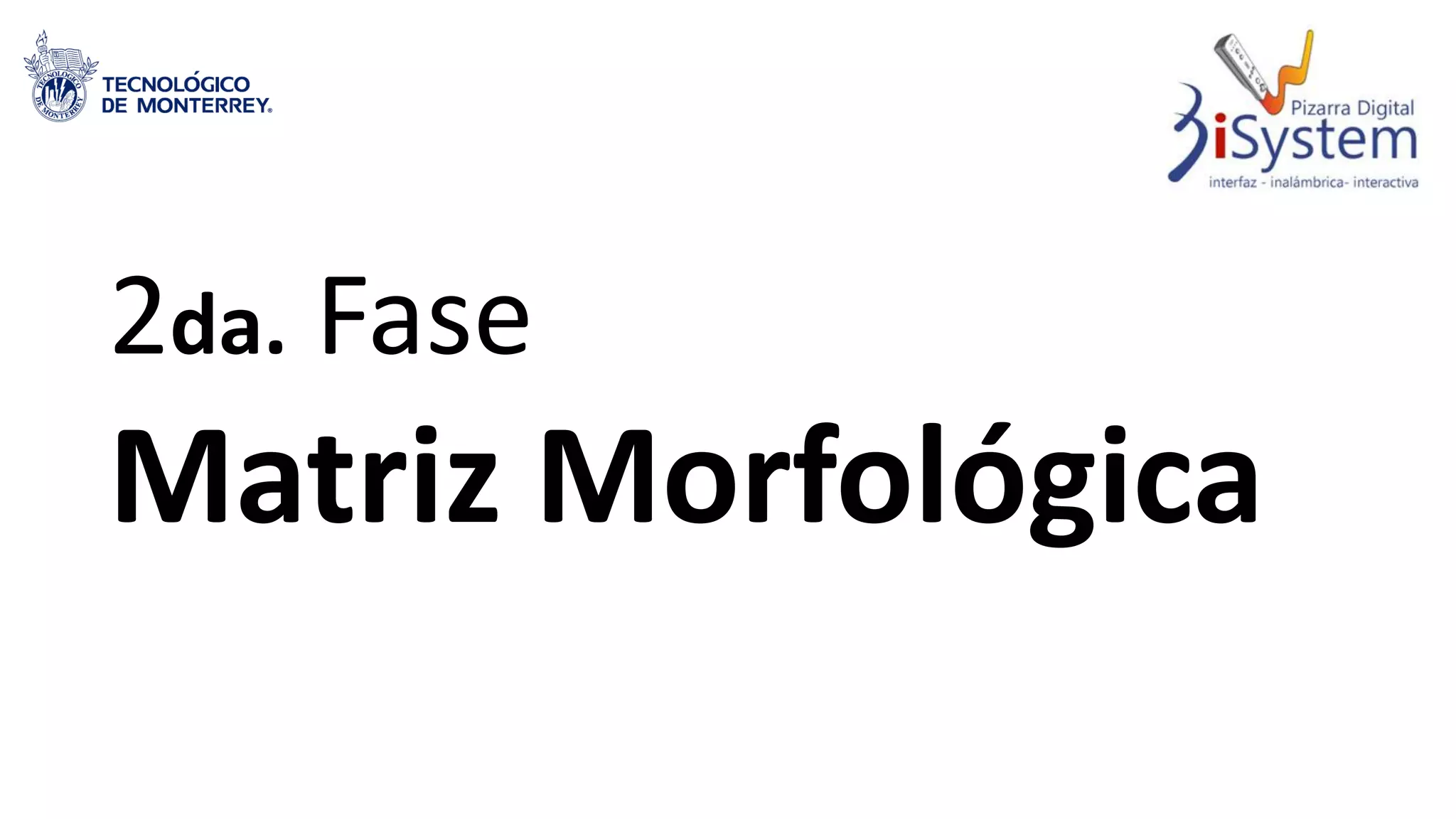

8. 2da. Fase
Matriz Morfológica

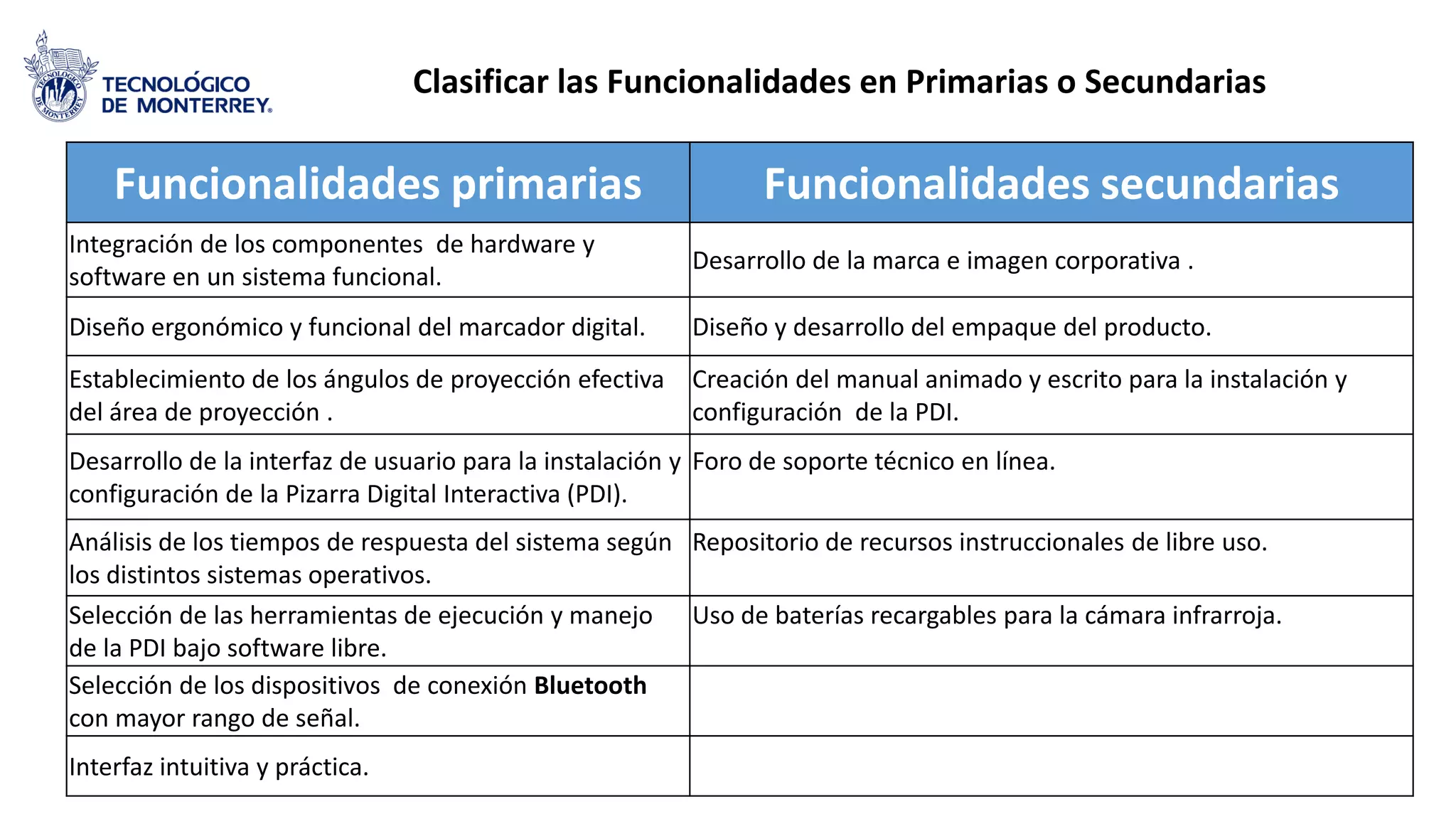

9. Funcionalidades primarias Funcionalidades secundarias
Integración de los componentes de hardware y
software en un sistema funcional.
Desarrollo de la marca e imagen corporativa .
Diseño ergonómico y funcional del marcador digital. Diseño y desarrollo del empaque del producto.
Establecimiento de los ángulos de proyección efectiva
del área de proyección .
Creación del manual animado y escrito para la instalación y
configuración de la PDI.
Desarrollo de la interfaz de usuario para la instalación y
configuración de la Pizarra Digital Interactiva (PDI).
Foro de soporte técnico en línea.
Análisis de los tiempos de respuesta del sistema según
los distintos sistemas operativos.
Repositorio de recursos instruccionales de libre uso.
Selección de las herramientas de ejecución y manejo
de la PDI bajo software libre.
Uso de baterías recargables para la cámara infrarroja.
Selección de los dispositivos de conexión Bluetooth
con mayor rango de señal.
Interfaz intuitiva y práctica.
Clasificar las Funcionalidades en Primarias o Secundarias

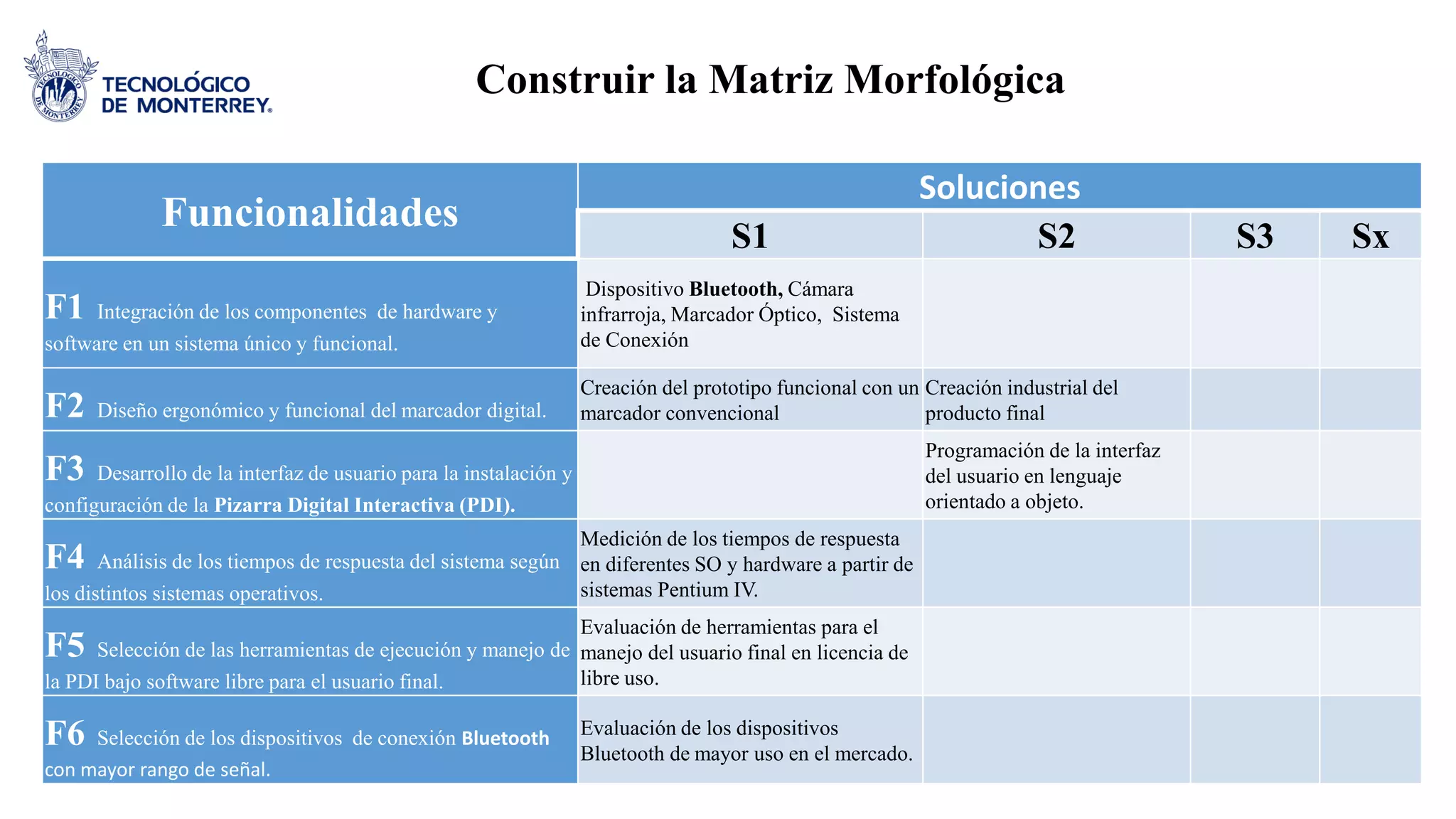

10. Funcionalidades
Soluciones
S1 S2 S3 Sx
F1 Integración de los componentes de hardware y
software en un sistema único y funcional.
Dispositivo Bluetooth, Cámara
infrarroja, Marcador Óptico, Sistema
de Conexión
F2 Diseño ergonómico y funcional del marcador digital.
Creación del prototipo funcional con un
marcador convencional
Creación industrial del
producto final
F3 Desarrollo de la interfaz de usuario para la instalación y
configuración de la Pizarra Digital Interactiva (PDI).
Programación de la interfaz
del usuario en lenguaje
orientado a objeto.
F4 Análisis de los tiempos de respuesta del sistema según
los distintos sistemas operativos.
Medición de los tiempos de respuesta
en diferentes SO y hardware a partir de
sistemas Pentium IV.
F5 Selección de las herramientas de ejecución y manejo de
la PDI bajo software libre para el usuario final.
Evaluación de herramientas para el
manejo del usuario final en licencia de
libre uso.
F6 Selección de los dispositivos de conexión Bluetooth
con mayor rango de señal.
Evaluación de los dispositivos
Bluetooth de mayor uso en el mercado.
Construir la Matriz Morfológica

11. Funcionalidades
Soluciones
S1 S2 S3 Sx

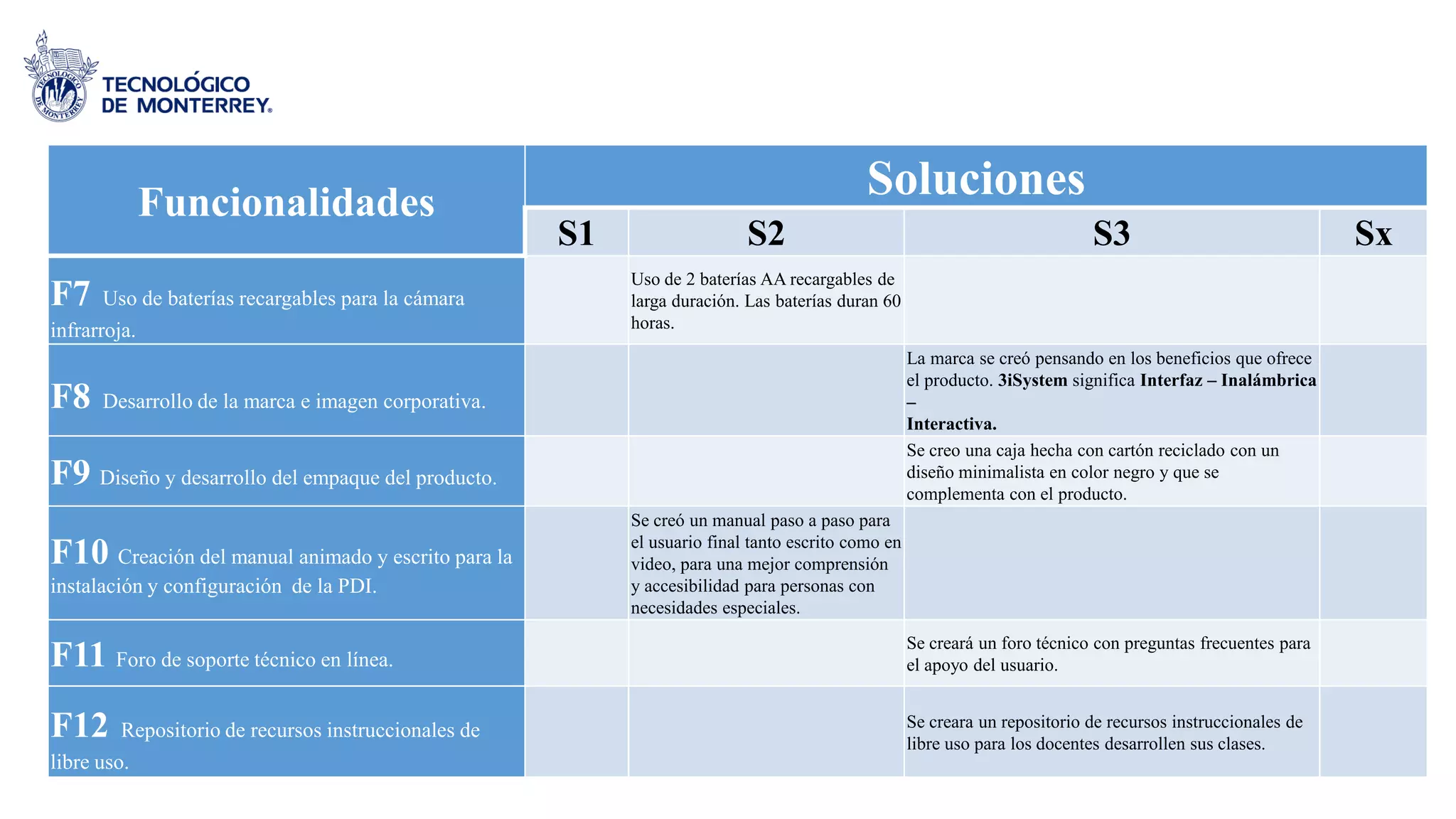

F7 Uso de baterías recargables para la cámara
infrarroja.
Uso de 2 baterías AA recargables de
larga duración. Las baterías duran 60
horas.
F8 Desarrollo de la marca e imagen corporativa.
La marca se creó pensando en los beneficios que ofrece
el producto. 3iSystem significa Interfaz – Inalámbrica
–
Interactiva.
F9 Diseño y desarrollo del empaque del producto.
Se creo una caja hecha con cartón reciclado con un
diseño minimalista en color negro y que se
complementa con el producto.
F10 Creación del manual animado y escrito para la
instalación y configuración de la PDI.
Se creó un manual paso a paso para
el usuario final tanto escrito como en
video, para una mejor comprensión
y accesibilidad para personas con
necesidades especiales.
F11 Foro de soporte técnico en línea.
Se creará un foro técnico con preguntas frecuentes para
el apoyo del usuario.
F12 Repositorio de recursos instruccionales de
libre uso.
Se creara un repositorio de recursos instruccionales de
libre uso para los docentes desarrollen sus clases.

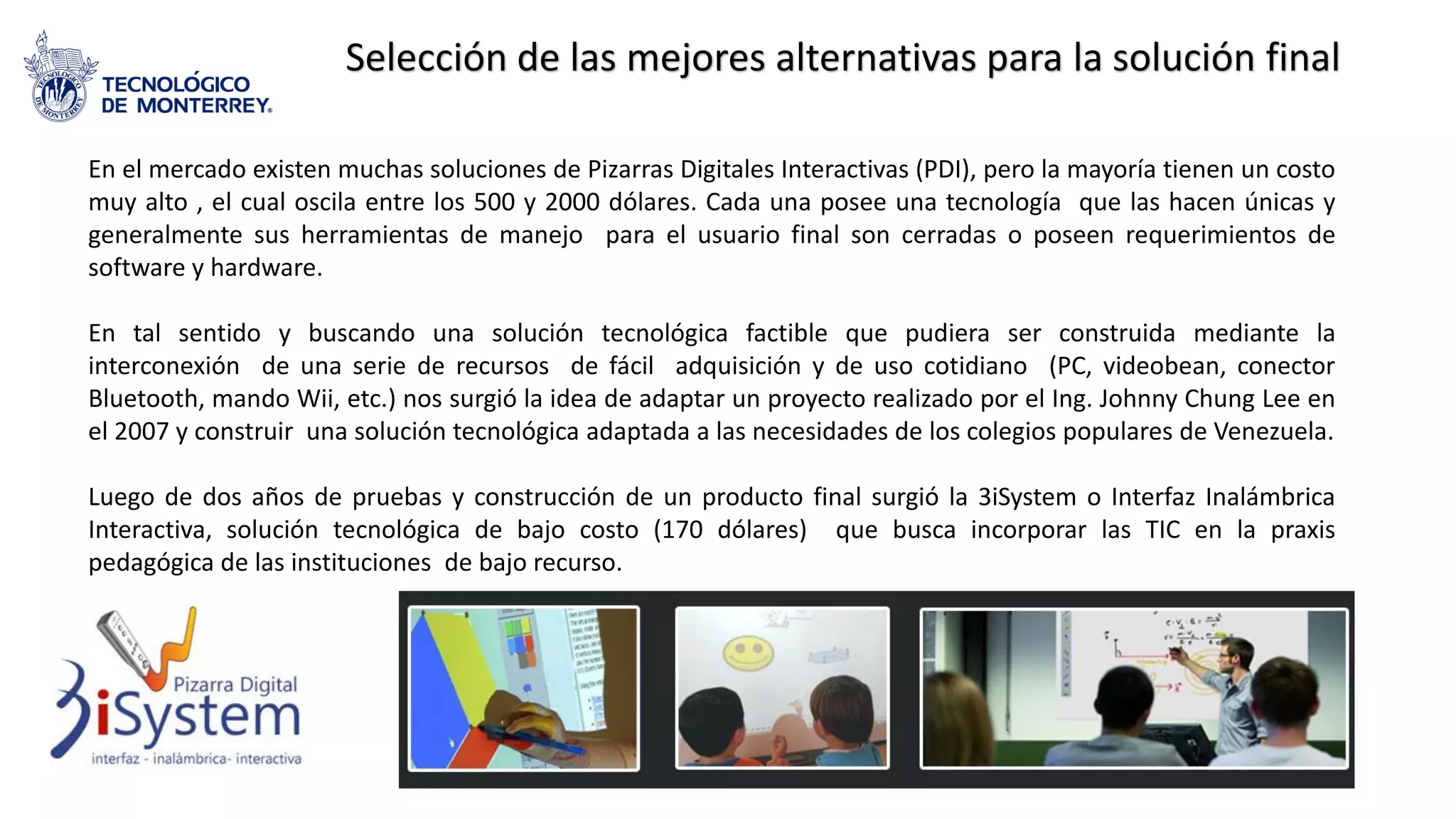

12. Selección de las mejores alternativas para la solución final
En el mercado existen muchas soluciones de Pizarras Digitales Interactivas (PDI), pero la mayoría tienen un costo
muy alto , el cual oscila entre los 500 y 2000 dólares. Cada una posee una tecnología que las hacen únicas y
generalmente sus herramientas de manejo para el usuario final son cerradas o poseen requerimientos de
software y hardware.
En tal sentido y buscando una solución tecnológica factible que pudiera ser construida mediante la
interconexión de una serie de recursos de fácil adquisición y de uso cotidiano (PC, videobean, conector
Bluetooth, mando Wii, etc.) nos surgió la idea de adaptar un proyecto realizado por el Ing. Johnny Chung Lee en
el 2007 y construir una solución tecnológica adaptada a las necesidades de los colegios populares de Venezuela.
Luego de dos años de pruebas y construcción de un producto final surgió la 3iSystem o Interfaz Inalámbrica
Interactiva, solución tecnológica de bajo costo (170 dólares) que busca incorporar las TIC en la praxis
pedagógica de las instituciones de bajo recurso.

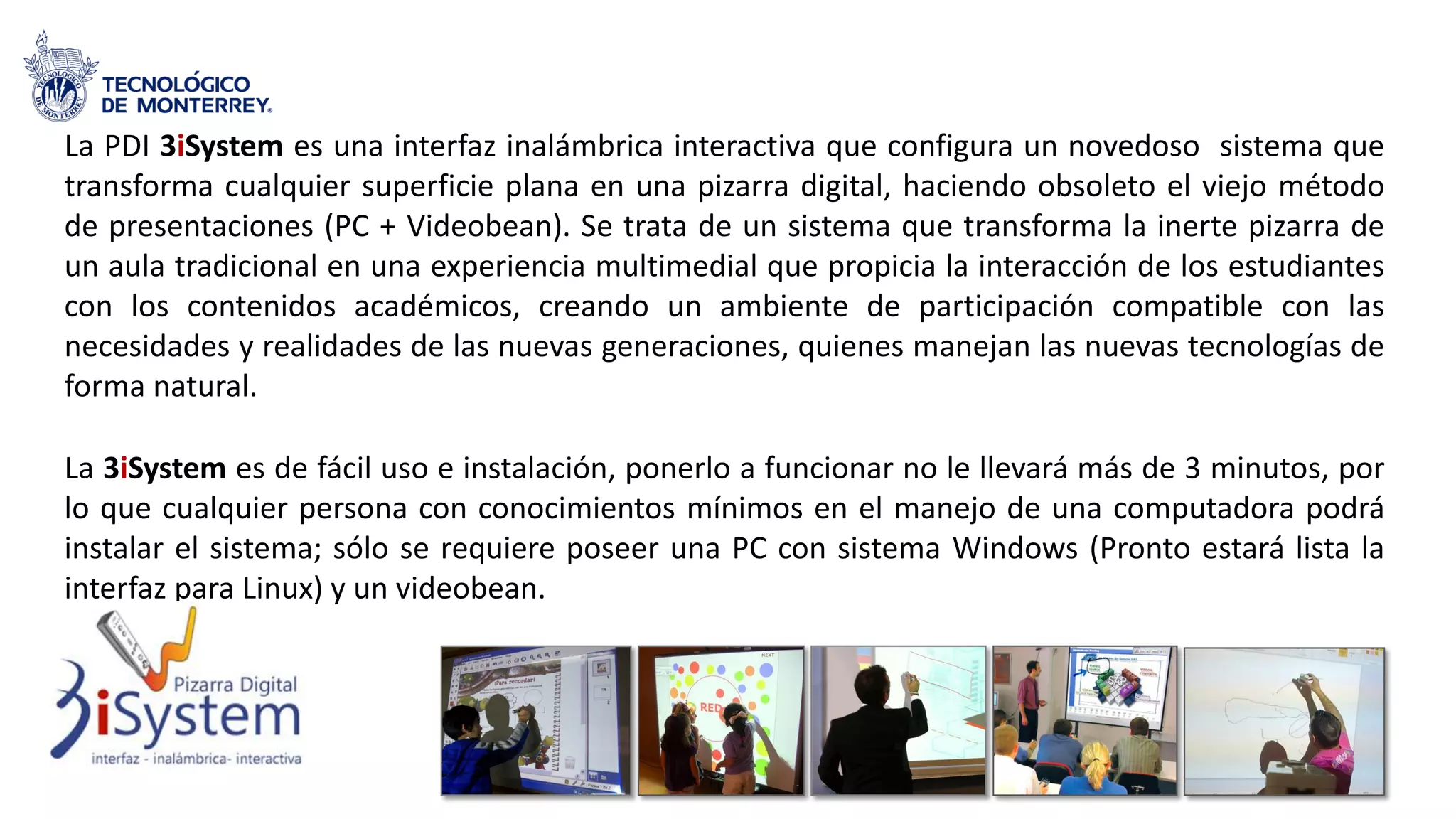

13. La PDI 3iSystem es una interfaz inalámbrica interactiva que configura un novedoso sistema que
transforma cualquier superficie plana en una pizarra digital, haciendo obsoleto el viejo método
de presentaciones (PC + Videobean). Se trata de un sistema que transforma la inerte pizarra de
un aula tradicional en una experiencia multimedial que propicia la interacción de los estudiantes
con los contenidos académicos, creando un ambiente de participación compatible con las
necesidades y realidades de las nuevas generaciones, quienes manejan las nuevas tecnologías de
forma natural.
La 3iSystem es de fácil uso e instalación, ponerlo a funcionar no le llevará más de 3 minutos, por
lo que cualquier persona con conocimientos mínimos en el manejo de una computadora podrá
instalar el sistema; sólo se requiere poseer una PC con sistema Windows (Pronto estará lista la
interfaz para Linux) y un videobean.

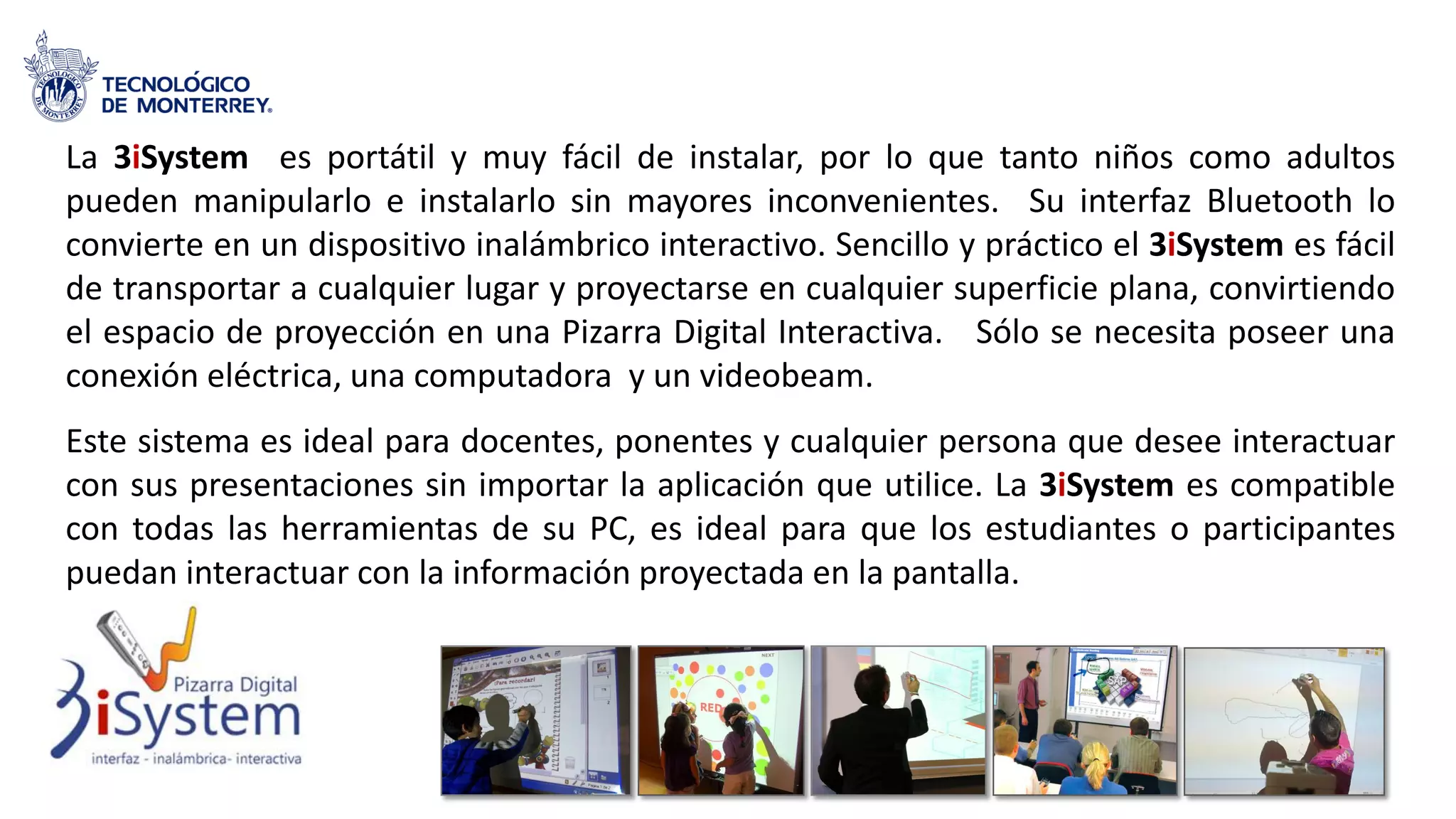

14. La 3iSystem es portátil y muy fácil de instalar, por lo que tanto niños como adultos
pueden manipularlo e instalarlo sin mayores inconvenientes. Su interfaz Bluetooth lo
convierte en un dispositivo inalámbrico interactivo. Sencillo y práctico el 3iSystem es fácil
de transportar a cualquier lugar y proyectarse en cualquier superficie plana, convirtiendo
el espacio de proyección en una Pizarra Digital Interactiva. Sólo se necesita poseer una
conexión eléctrica, una computadora y un videobeam.
Este sistema es ideal para docentes, ponentes y cualquier persona que desee interactuar
con sus presentaciones sin importar la aplicación que utilice. La 3iSystem es compatible
con todas las herramientas de su PC, es ideal para que los estudiantes o participantes
puedan interactuar con la información proyectada en la pantalla.

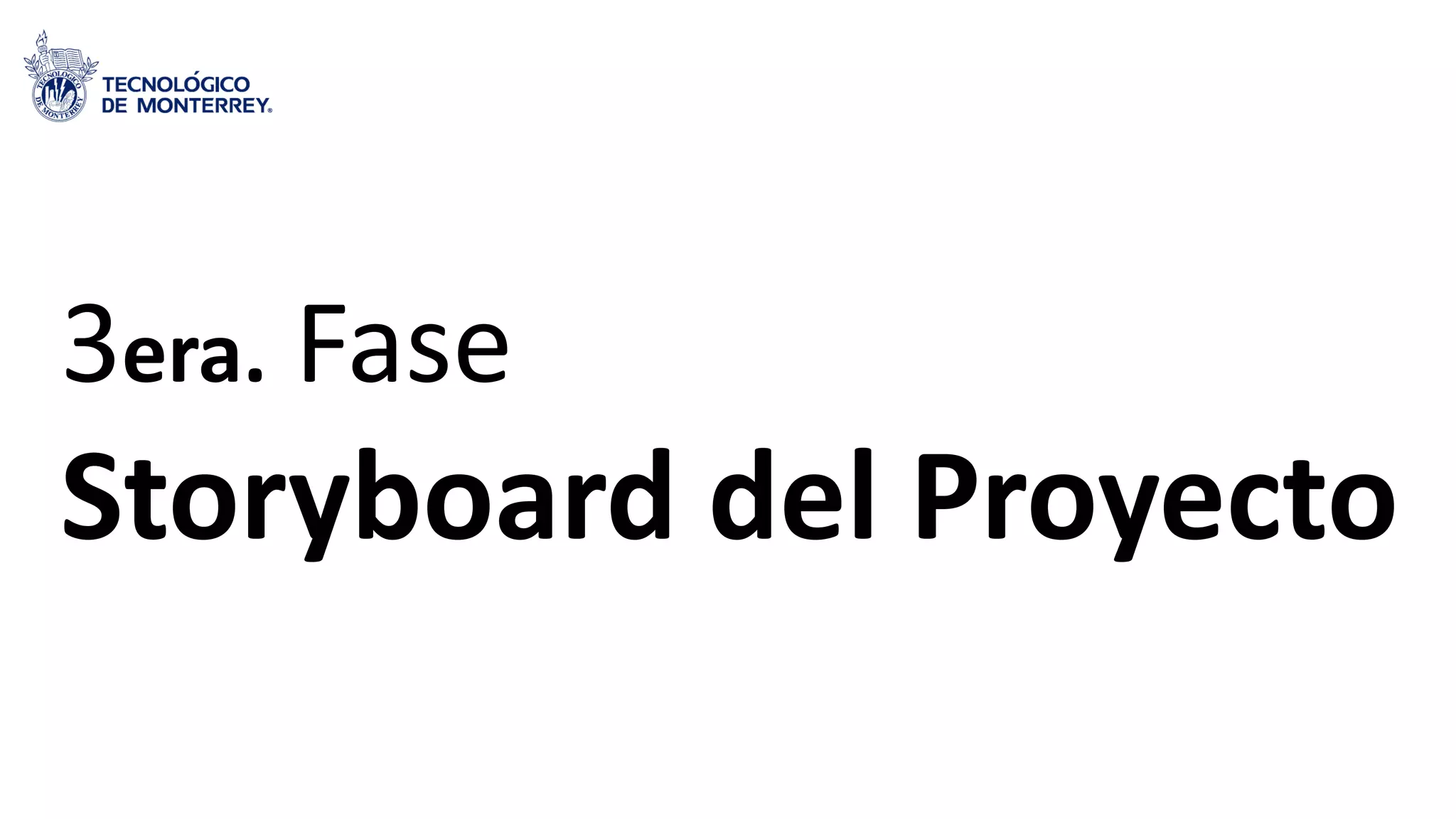

15. 3era. Fase
Storyboard del Proyecto

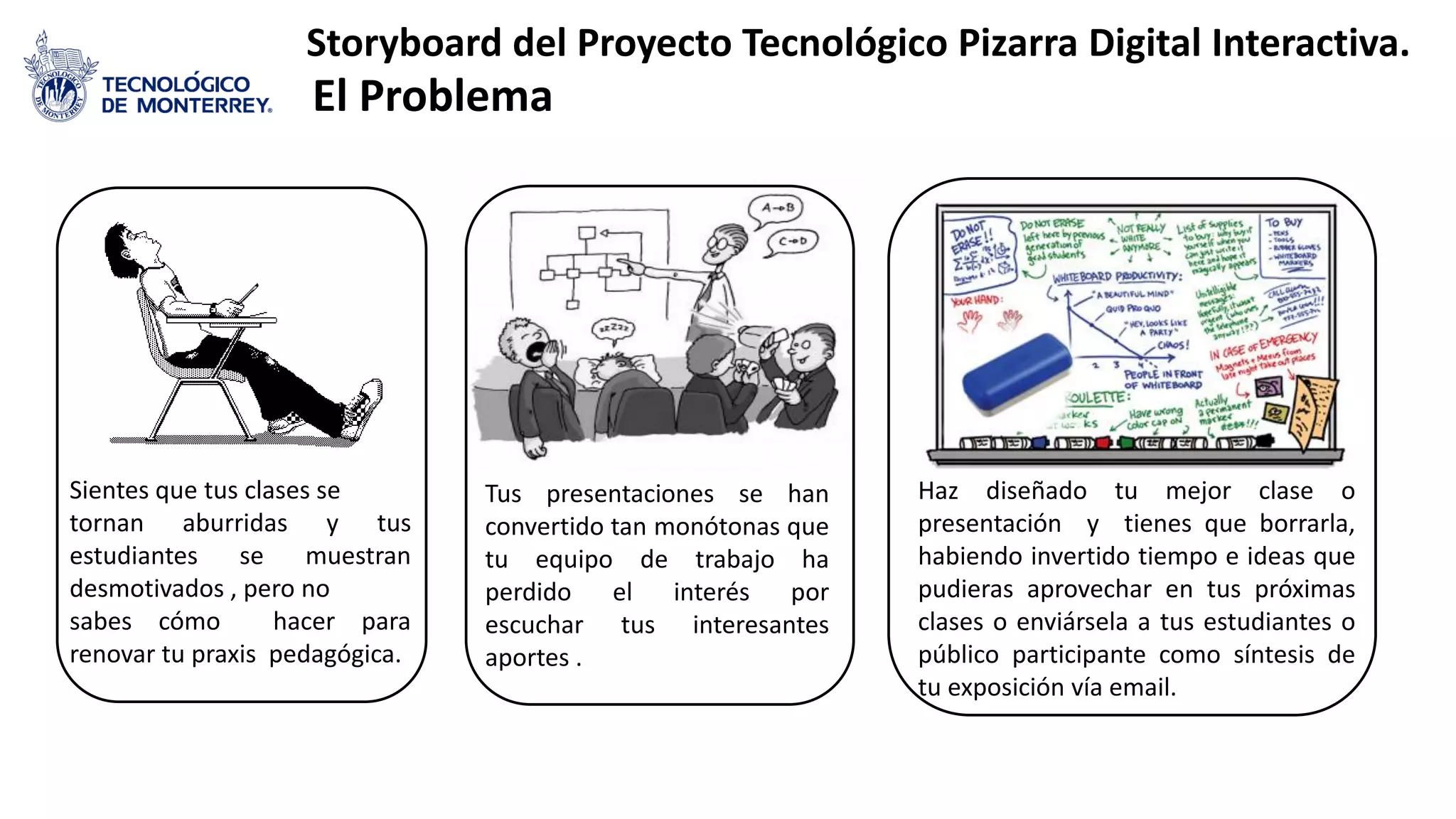

16. Sientes que tus clases se
tornan aburridas y tus
estudiantes se muestran
desmotivados , pero no
sabes cómo hacer para
renovar tu praxis pedagógica.
Tus presentaciones se han
convertido tan monótonas que
tu equipo de trabajo ha
perdido el interés por
escuchar tus interesantes
aportes .
Haz diseñado tu mejor clase o
presentación y tienes que borrarla,
habiendo invertido tiempo e ideas que
pudieras aprovechar en tus próximas
clases o enviársela a tus estudiantes o
público participante como síntesis de
tu exposición vía email.
Storyboard del Proyecto Tecnológico Pizarra Digital Interactiva.
El Problema

17. Te gustaría incorporar un recurso
tecnológico innovador en tus
clases y presentaciones pero
tienes limitaciones económicas en
este momento que no te
permiten adquirir el sistema de
PDI más popular del mercado..
Necesitas que sea un sistema fácil
de instalar sin complejidades
técnicas, que no este confinado a
un sólo espacio físico y te permita
innovar en tus presentaciones.
Te gustaría que el sistema pueda
ser utilizado por cualquier usuario
y que sea compatible con todas
las aplicaciones disponibles en el
mercado .
Storyboard del Proyecto Tecnológico Pizarra Digital Interactiva.
El Problema

18. Storyboard del Proyecto Tecnológico Pizarra Digital Interactiva.
Atributos del Producto

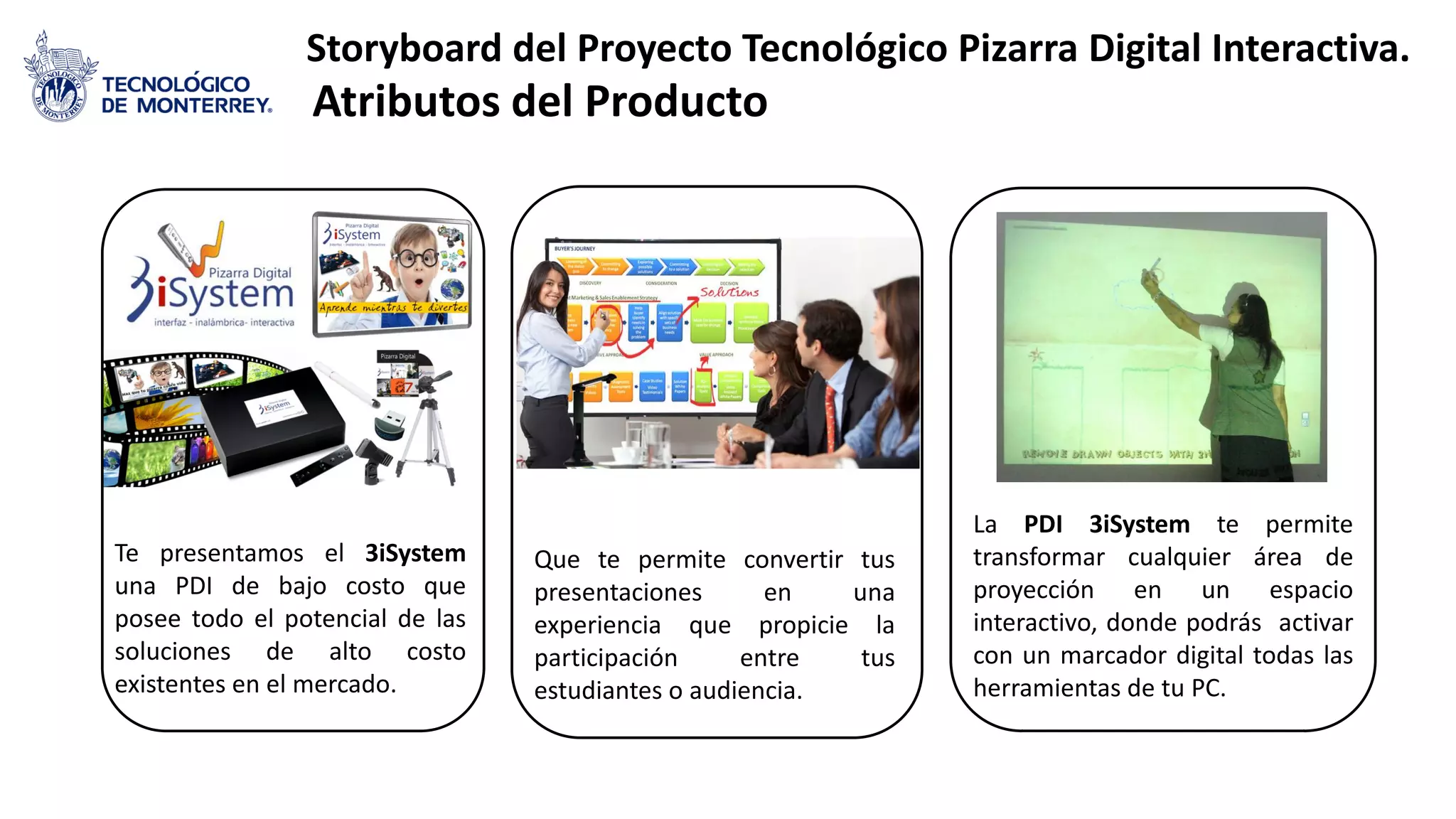

Que te permite convertir tus
presentaciones en una
experiencia que propicie la
participación entre tus
estudiantes o audiencia.
Te presentamos el 3iSystem
una PDI de bajo costo que
posee todo el potencial de las
soluciones de alto costo
existentes en el mercado.
La PDI 3iSystem te permite
transformar cualquier área de
proyección en un espacio
interactivo, donde podrás activar
con un marcador digital todas las
herramientas de tu PC.

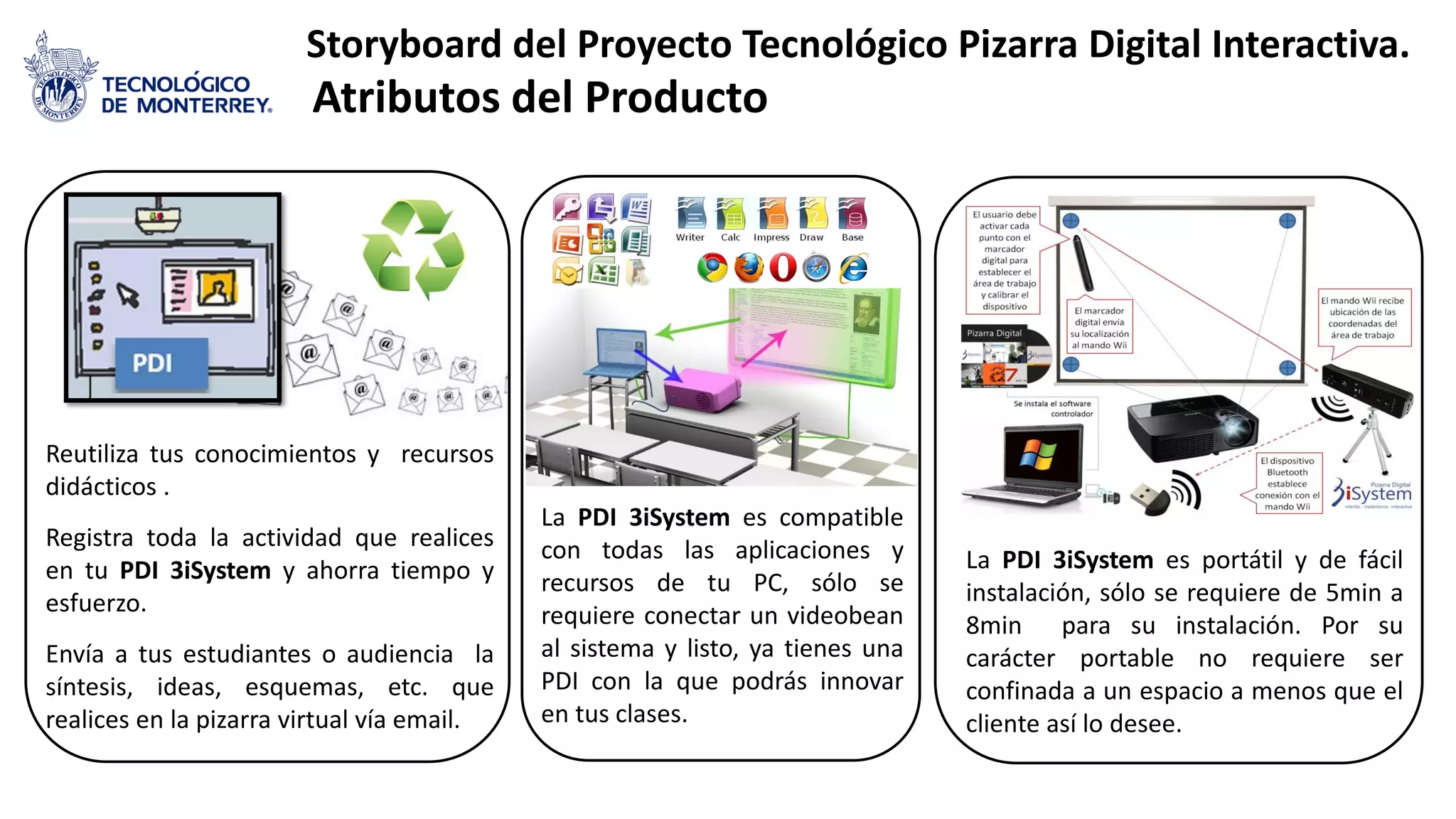

19. Storyboard del Proyecto Tecnológico Pizarra Digital Interactiva.
Atributos del Producto
La PDI 3iSystem es portátil y de fácil
instalación, sólo se requiere de 5min a
8min para su instalación. Por su
carácter portable no requiere ser
confinada a un espacio a menos que el
cliente así lo desee.
La PDI 3iSystem es compatible
con todas las aplicaciones y
recursos de tu PC, sólo se
requiere conectar un videobean
al sistema y listo, ya tienes una
PDI con la que podrás innovar
en tus clases.
Reutiliza tus conocimientos y recursos
didácticos .
Registra toda la actividad que realices
en tu PDI 3iSystem y ahorra tiempo y
esfuerzo.
Envía a tus estudiantes o audiencia la
síntesis, ideas, esquemas, etc. que
realices en la pizarra virtual vía email.

20. Storyboard del Proyecto Tecnológico Pizarra Digital Interactiva.
Soluciones
Con la PDI 3iSystem las clases
se tornan más divertidas y tanto
docentes como estudiantes
aprovechan al máximo el
tiempo para explorar en la gran
red de conocimientos,
información y recursos que
provee el Internet.
La PDI 3iSystem permite disminuir la
brecha tecnológica entre las
instituciones educativas de escasos
recursos y aquellas donde no existen
limitaciones económicas y que están a
la vanguardia tecnológica. .
La PDI 3iSystem es una solución
tecnológica innovadora y accesible, que
le permite a cualquier persona o
institución contar con un recurso
innovador con el cual podrán dinamizar
sus clases o presentaciones y hacer un
mejor aprovechamiento de las TIC.

21. La PDI 3iSystem es un emprendimiento que inicie por la necesidad de
incorporar en mis clases un recurso tecnológico que me permitiera romper con la
monotonía de la clase tradicional, luego de casi dos años de pruebas y ensayos
estoy en la fase de creación del producto a través de este curso en el
Tecnológico de Monterrey . La PDI 3iSystem fue concebida sobre la base de
un proyecto iniciado por el Ing. Johnny Chung Lee en el año 2007 haciendo uso
de un mando Wii y un software de interconexión, como contribución a la
comunidad de software y hardware libre, sus propuestas llegaron hasta
prototipos modelos que cualquier persona con algo de dedicación pudiera
construir en su casa.
Lo innovador de la PDI 3iSystem es que será un producto funcional, listo para
que los usuarios lo instalen junto con su PC y videobean, creando un área de
trabajo interactiva en cualquier superficie plana y contando con un soporte
técnico, actualizaciones de las aplicaciones y acceso a un repositorio de
recursos libres para todos los niveles educativos.
Prototipo Funcional (PF)
Lic. Antonio Da Rocha

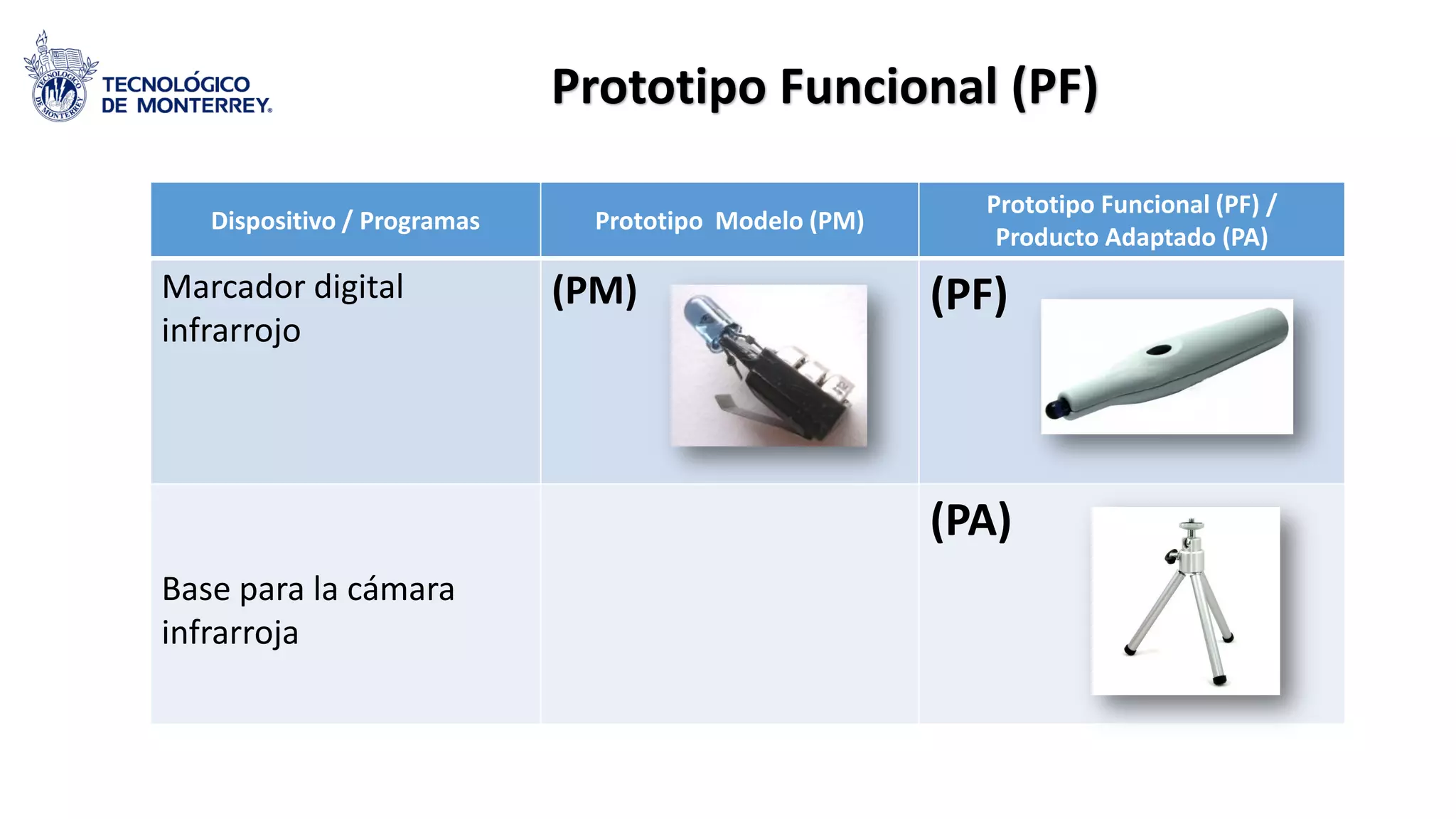

22. Dispositivo / Programas Prototipo Modelo (PM)
Prototipo Funcional (PF) /
Producto Adaptado (PA)
Marcador digital
infrarrojo
(PM) (PF)
Base para la cámara
infrarroja
(PA)
Prototipo Funcional (PF)

23. Dispositivo / Programas Prototipo Modelo
Prototipo Funcional (PF) /
Producto Adaptado (PA)
Cámara infrarroja
(PA)
Caja del producto y
etiqueta con la marca
(PF)
Estuche del DVD que
contiene los programas
de interconexión y
aplicaciones.
(PF)
Prototipo Funcional (PF)

24. Dispositivo / Programas Prototipo Modelo
Prototipo Funcional (PF) /
Producto Adaptado (PA)

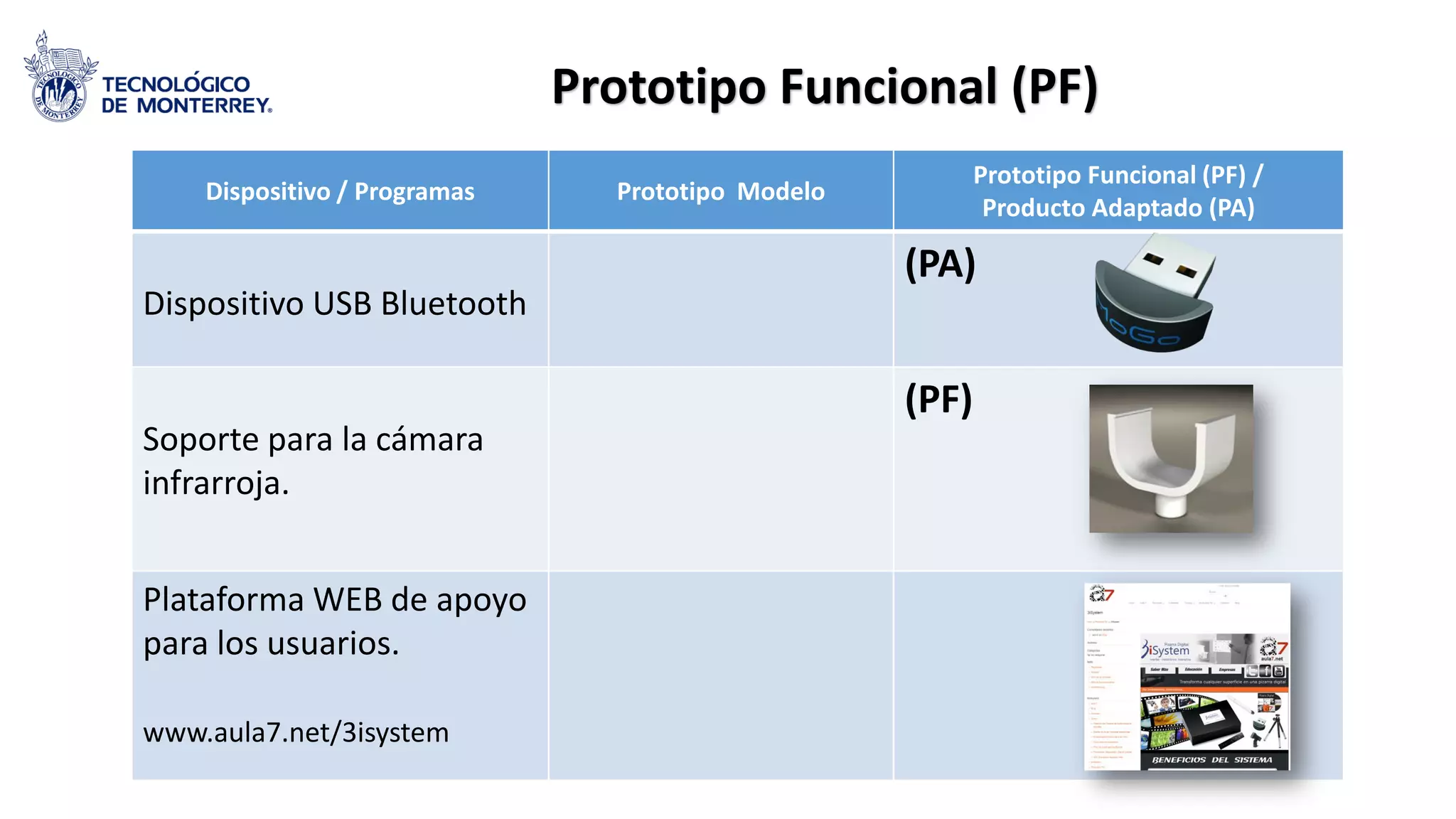

Dispositivo USB Bluetooth
(PA)
Soporte para la cámara
infrarroja.
(PF)
Plataforma WEB de apoyo
para los usuarios.
www.aula7.net/3isystem
Prototipo Funcional (PF)

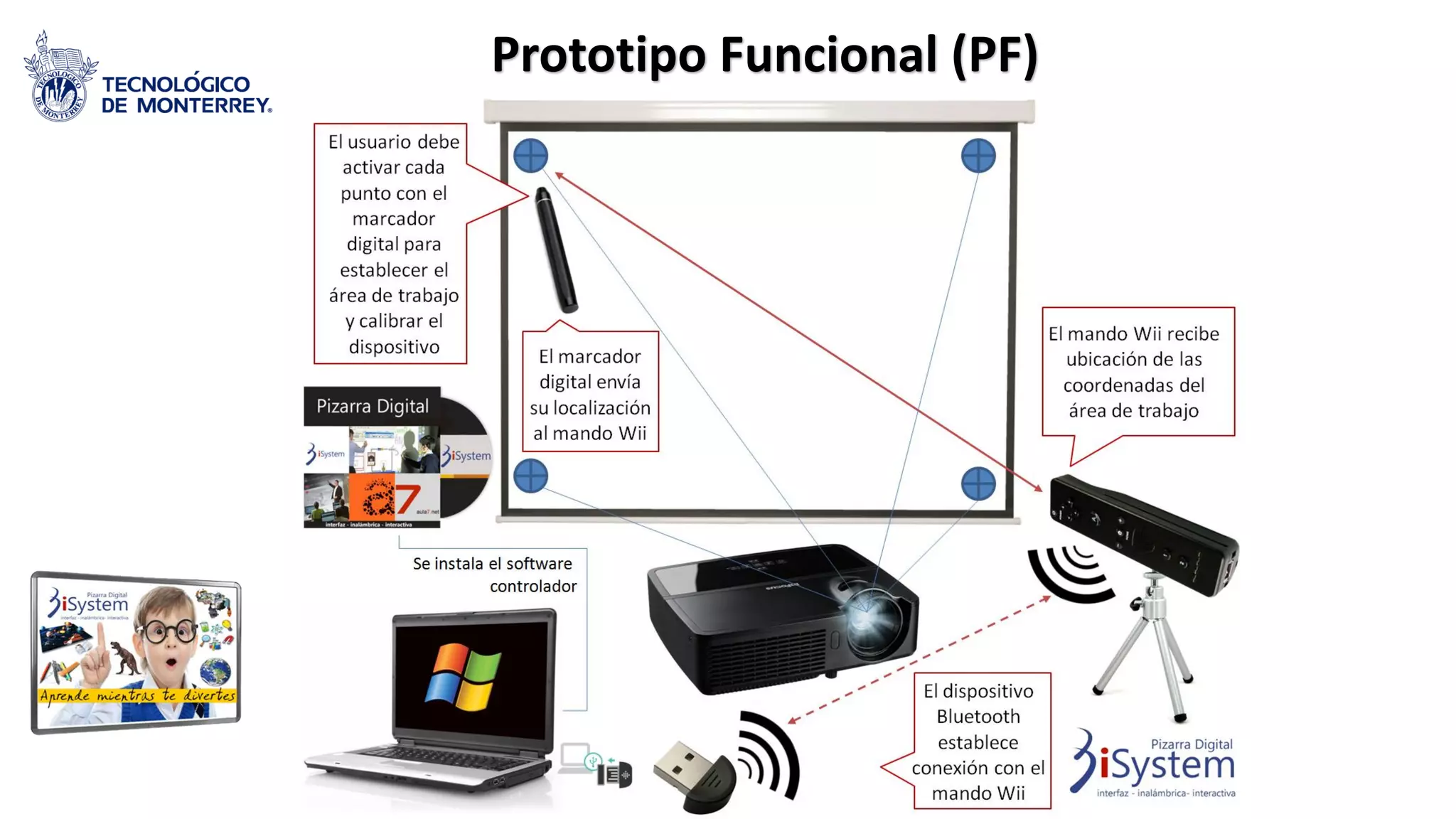

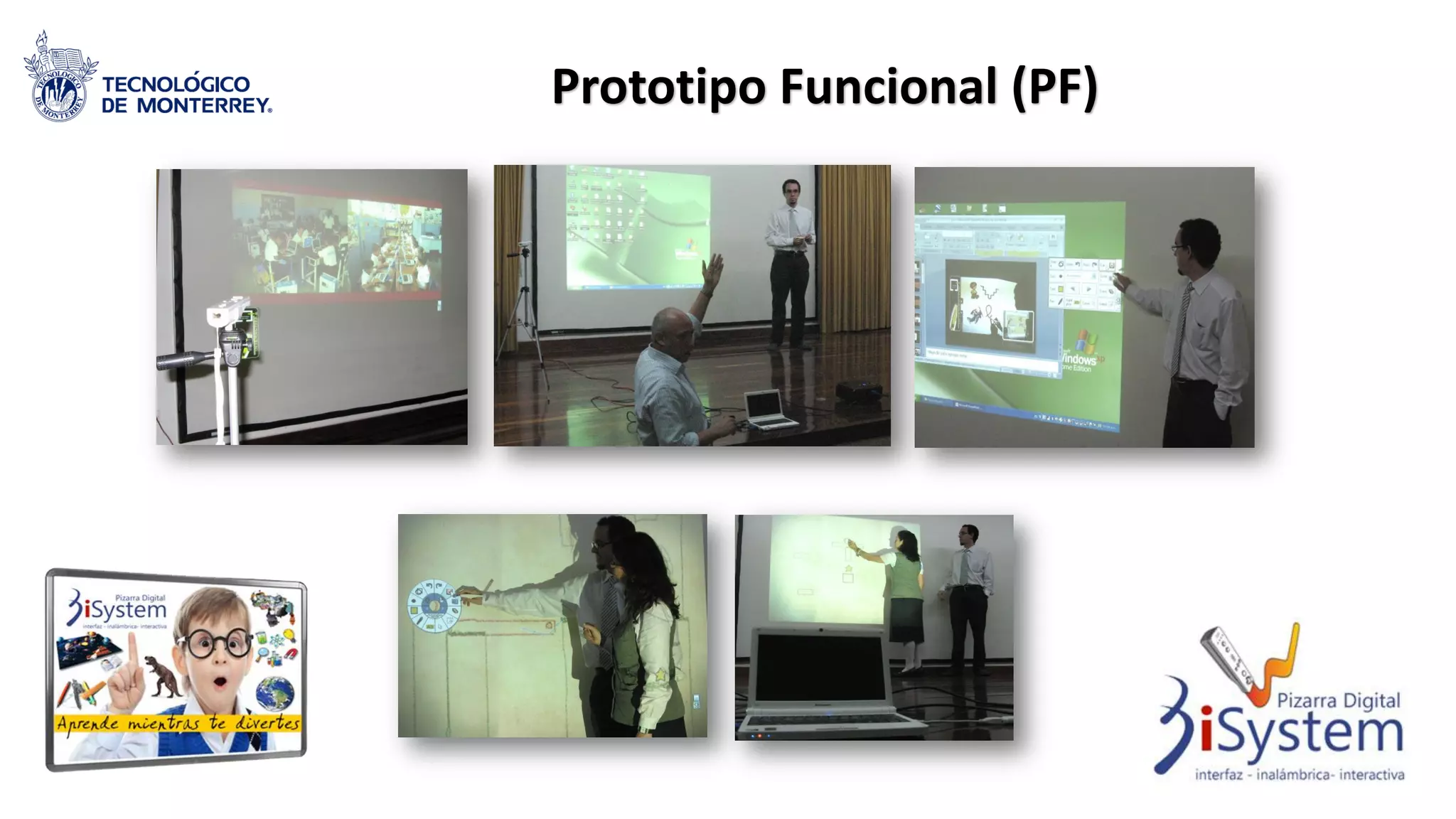

25. Prototipo Funcional (PF)

26. Prototipo Funcional (PF)
