El documento describe las áreas y consideraciones de diseño de un departamento quirúrgico. Se delinean tres tipos de áreas: no restringidas, parcialmente restringidas y restringidas. Se describen las salas de operaciones, recuperación, vestuarios y otras áreas con énfasis en la seguridad del paciente y eficiencia a través de un diseño ordenado y procesos claros.

2. Las metas de todas las ideas de diseño son:
•La seguridad del paciente y,
•La eficiencia del trabajo.
Delinear en forma clara las áreas “limpias” de las
“peligrosas” o contaminadas del departamento quirúrgico.

3. • El área de recepción del paciente, los vestuarios, las
salas de estar y las oficinas se consideran como áreas
no restringidas.
• Los pasillos entre varias habitaciones en el
departamento, el área de procesamiento instrumental y
materiales , las áreas de almacenamiento y las
habitaciones de servicio son parcialmente restringidas

4. • Las salas de operación propiamente dichas, las piletas
para cepillado y las habitaciones de material estéril son
restringidas.

5. QUIROFANO 4 D SS-E QUIROFANO 3
PDC
DEPOSITO DEPOSITO
QUIROFANO QUIROFANO
5 ANTESALA 2
SS-E PDC PDC SS-E
QUIROFANO
QUIROFANO
6
1
OFICINA
SALA DE
MATTERIAL
DE
SALA DE
ANESTESIA DEPOSITO
ANESTESIA
SALA DE VPM VPE PACU
ESPERA

6. 1. Las personas de fuera no deberán entrar a las áreas
restringidas si no se visten con la vestimenta
quirúrgica.
2. El personal quirúrgico que abandone el departamento
deberá cubrir su ropa con vestimenta apropiada como
un guardapolvo y cobertor de calzado.

7. 3. Las puertas que dividen las áreas
limpias de las contaminadas deben
mantenerse cerradas en todo
momento.
4. Las cajas de envío que contengan
material quirúrgico deben ser
desechadas antes de recibir el
material. Recibiendo solo el embalaje
interno en áreas limpias.

8. 5. Las comidas y las bebidas
deben ser restringidas en las
salas de estar.
6. Utilizar un pequeño
montacargas, ascensor o
sistema transportador para
retirar los equipos
contaminados. Deberán existir
dos.

9. 7) Los equipos limpios o esterilizados que se reciben de
fuera deben llegar tapizados o envueltos por una
cubierta externa, que se desechara antes de pasar al
área limpia.
8) La ropa sucia y los desechos deben mantenerse en un
área restringida mientras se espera su transferencia.

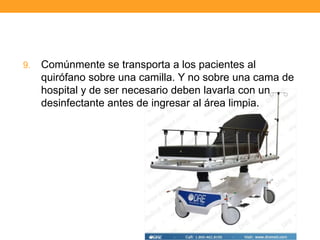

10. 9. Comúnmente se transporta a los pacientes al
quirófano sobre una camilla. Y no sobre una cama de
hospital y de ser necesario deben lavarla con un
desinfectante antes de ingresar al área limpia.

11. • Se recibe a los pacientes antes de la cirugía.
• Ubicado en forma adyacente a la sala de operaciones, con
equipo y medicación necesario para un caso de emergencia
como: Aspiración, desfibrilador, oxigeno.
• Se puede utilizar esta sala para completar la ficha
preoperatoria, historia clínica, estado físico y emocional del
paciente.
• Se pueden colocar vías
intravenosas y sondas vesicales.

12. • El personal quirúrgico se cambia de ropa de calle a
vestimenta quirúrgica.
• Equipado con baños y duchas.

13. • Lugar de trabajo de la secretaria de la unidad o del
supervisor del quirófano y su asistente.
• Puede controlar la entrada del personal no autorizado y
puede asegurarse que aquellos que ingresen lo hagan
vestidos adecuadamente.

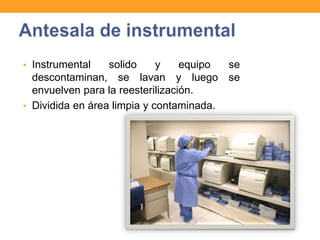

14. • Instrumental solido y equipo se
descontaminan, se lavan y luego se
envuelven para la reesterilización.
• Dividida en área limpia y contaminada.

15. • Área limpia y se utiliza para
almacenar todo el instrumental y
materiales esterilizados y envueltos
necesarios para la cirugía.
• Los materiales deben ser ubicados
prolijamente en los estantes, el
inferior no debe estar arriba de los
20 cm de piso mientras que el
superior a no menos de 45 cm del
techo
• Verificar las fechas

16. • Guarda grandes aparatos como microscopios
quirúrgicos, intensificador de imágenes y el equipo de
rayos laser. Algunas hospitales almacenan gas
anestésico.
• Resguardar los equipos de polvo , limpiarlos
rutinariamente.

17. • Área donde se almacenan los
materiales utilizados para
descontaminar las salas de
operaciones y para la limpieza en
general de los quirófanos.
• Puede contener un tanque alimentador
para los líquidos y fluidos
contaminados.
• Evitar contaminación entre áreas.

18. • Se almacenan todos los quipos que utilizan los
anestesiólogos.
• Se encuentra equipamiento de anestesia, tubos de
goma , catéteres. Dispositivos de las vías aéreas y otros
equipos.
• Se podrá guardar agentes anestésicos no gaseosos en
un gabinete .

19. • Se localizan entre dos o más salas de operaciones.
• Contienen un refrigerador para guardar las biopsias de
tejido, medicamentos y soluciones.
• Usual encontrar calentador de mantas y piletas de
servicio.
• Autoclave para esterilizar instrumental

20. • Se encuentran cerca de la
sala de operaciones.
• Hay gorros, barbijos, jabón
antiséptico, y antiparras con
agentes antiempañantes.
• Debe estar ubicada lejos del
material estéril para evitar
contaminar con gotitas de
agua y rocío.

21. Sala de Operaciones
• Es el lugar en el cual se lleva a cabo el acto
quirúrgico. El diseño de todas las salas de
operaciones es igual.

22. • Son lo suficientemente espaciosas como para
permitir que el personal cepillado se desplace
alrededor de los equipos no esterilizados sin
contaminarse.
• El diseño
arquitectónico es
simple y ordenado, de
modo que impide la
acumulación de polvo
en áreas donde sería
difícil de limpiar.

23. • Los pisos, techos y todas las superficies son lisas de
material no poroso y están construidas con materiales a
prueba de fuego.
• Las superficies lisas permiten una limpieza perfecta y
evitan la acumulación de material biológico que podría
causar contaminación cruzada.

24. El Sistema de Ventilación
• Dirigido a prevenir la posible contaminación del
ambiente limpio por bacterias transportadas por
el aire.
• Los requerimientos de corriente exigen 20
recambios de aire por hora, 4 de los cuales serán
de aire puro.
• No debe haber más de 20 recambios por hora, ya
que la turbulencia así creada daría lugar a la
dispersión de una gran cantidad de polvo y
bacterias por la habitación.

25. • Se controla la humedad a un 50-55% para
minimizar la electricidad estática y la
consecuente ignición de todo objeto o solución
inflamable utilizado en el quirófano.
• La temperatura del aire se mantiene a 20 o 24
grados centígrados.

26. La Iluminación
• La iluminación se logra mediante el uso de lámparas
halógenas, que tienen una temperatura mayor que la luz
incandescente.
• La luz halógena emite un matiz azulino pálido que es
menos fatigante para los ojos.

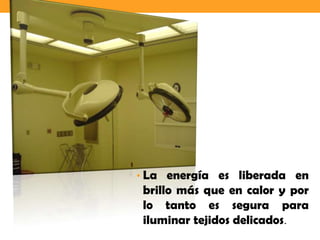

27. • La energía es liberada en
brillo más que en calor y por
lo tanto es segura para
iluminar tejidos delicados.

28. El Sistema Eléctrico
• Todas las tomas están
conectadas a tierra y son a
prueba de explosiones.
• El sistema de conexión a
tierra asegura que ningún
equipo esté conectado a
tierra a través de una
resistencia mayor que algún
otro.
• El sistema asegura que la
distancia más corta al suelo
no sea a través del paciente.

29. Equipo de la Sala de Operaciones
• La altura, el grado de inclinación a todas direcciones, la
orientación de la sala y la longitud son totalmente
ajustables para permitir el manipuleo del paciente en
cualquier posición

30. • Los apoyabrazos permiten la extensión de los
brazos y manos del paciente para las vías
intravenosas.

31. • Se ponen a los lados de la mesa
para que se pueda acceder a
la rodilla o para la
preparación del lavado de
pierna.
• Se ponen todos los materiales e
instrumental que no sean de uso
inmediato.

32. • Es una bandeja sostenida por dos patas que se
ubica inmediatamente al lado del campo
operatorio.

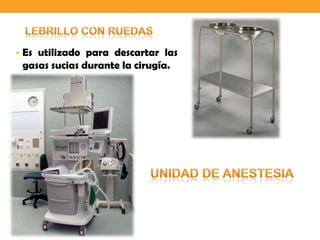

33. • Es utilizado para descartar las
gasas sucias durante la cirugía.

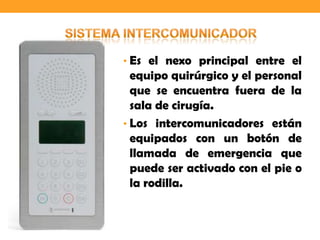

34. • Es el nexo principal entre el
equipo quirúrgico y el personal
que se encuentra fuera de la
sala de cirugía.
• Los intercomunicadores están
equipados con un botón de
llamada de emergencia que
puede ser activado con el pie o
la rodilla.

35. • Almacenan ciertos tipos de elementos como
material de sutura, vendajes, soluciones IV, gasas
y el instrumental comúnmente usado.

36. Sala de Recuperación
• Está ubicada inmediatamente adyacente al quirófano y
es supervisada por el personal de enfermería.
• Los pacientes son llevados ahí después de la cirugía, de
modo que puedan ser continuamente monitoreados
mientras se recuperan de la anestesia.

37. • En el centro hay un carro de emergencia
equipado con un desfibrilador, elementos para
mantenimiento de vía aérea yfármacos de
urgencia.

38. Cirugías Ambulatorias
• Las salas para pacientes ambulatorios están
equipadas con los mismos medios que las salas de
recuperación.
