El documento describe las características fundamentales de un quirófano, incluyendo su ubicación, diseño, puertas, pisos, paredes, ventilación, iluminación, equipos como mesas, instrumental, lámparas quirúrgicas, y elementos auxiliares como monitores, vitrinas y bancos. El objetivo es proporcionar un espacio libre de microorganismos y con las condiciones óptimas para realizar procedimientos quirúrgicos.

1. Quirófano

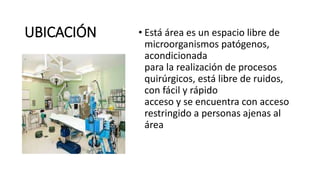

2. UBICACIÓN • Está área es un espacio libre de
microorganismos patógenos,
acondicionada
para la realización de procesos
quirúrgicos, está libre de ruidos,
con fácil y rápido
acceso y se encuentra con acceso
restringido a personas ajenas al
área
.

3. características

4. Diseño
El tamaño adecuado del Quirófano para
múltiples usos, es de 7x4x3 mts.,
aproximadamente de 28 mts. Cuadrados.
La sala de especialidad debe ser mayor, ya que en
ella se realizarán intervenciones que
requieren el uso de más dispositivos electro
médicos y es de 6x6x3 mts.
aproximadamente de 42 mts. Cuadrados.

5. Puertas
Lo ideal son puertas
corredizas de cierre
automático las cuales
eliminan corrientes de aire;
las usadas normalmente son
las de vaivén que
generalmente se utilizan con
mirillas, que son de material
lavable con bordes romos o
lisos

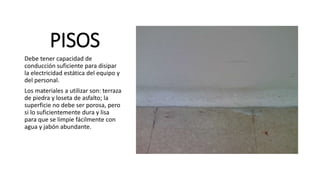

6. PISOS
Debe tener capacidad de
conducción suficiente para disipar
la electricidad estática del equipo y
del personal.
Los materiales a utilizar son: terraza
de piedra y loseta de asfalto; la
superficie no debe ser porosa, pero
si lo suficientemente dura y lisa
para que se limpie fácilmente con
agua y jabón abundante.

7. PAREDES Y TECHOS
.
Los requisitos que se pide que tengan todos los materiales
empleados, son los siguientes: duros, no porosos, resistentes al
fuego, impermeables, a prueba de manchas, 100% lavables, sin
grietas, de colores que favorezcan la concentración de la luz de
las lámparas; si se instala una lámpara en el techo ligeramente
central a la mesa de operaciones, se puede colocar también un
tubo de anestesia móvil, microscopio de operaciones, aparato
para microcirugías, tubo de Rayos x e intensificador de
imágenes, monitor electrónico, circuito cerrado de televisión y
varios tubos y ganchos portasueros. Al colocar aparatos móviles
en el techo se aconseja no colocarlos directamente sobre la
mesa de operaciones, sino lejos del centro del quirófano y de
preferencia, empotrados en el techo para reducir la posibilidad
de que el polvo se acumule y caiga al piso.

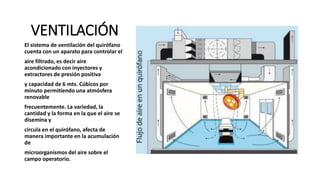

8. VENTILACIÓN
El sistema de ventilación del quirófano
cuenta con un aparato para controlar el
aire filtrado, es decir aire
acondicionado con inyectores y
extractores de presión positiva
y capacidad de 6 mts. Cúbicos por
minuto permitiendo una atmósfera
renovable
frecuentemente. La variedad, la
cantidad y la forma en la que el aire se
disemina y
circula en el quirófano, afecta de
manera importante en la acumulación
de
microorganismos del aire sobre el
campo operatorio.

9. ILUMINACIÓN
.
La iluminación general debe ser de
diseño cialítico, en la mayoría de los
quirófanos la luz es blanca, fluorescente
e incandescente. Distribuida en el
quirófano en forma total. La iluminación
en el sitio de la intervención dependerá
de la calidad de luz que genera la
lámpara quirúrgica y el reflejo de los
tejidos. Los tejidos blancos y brillantes
necesitan menor luz que los opacos y
oscuros. La iluminación será de buena
intensidad para que el cirujano

10. Equipos de succión y oxigenación
Succión
• Los aspiradores de secreciones se utilizan
antes y después de las operaciones para
eliminar fluidos quirúrgicos, tejidos
(incluidos huesos), gases o fluidos
corporales del paciente. La tecnología de
vacío de alta calidad se ha diseñado para
ofrecer una formación fiable de la
capacidad de aspiración. Los aspiradores
de succión se utilizan en cirugía general,
liposucciones, neurocirugía y endoscopias.
Asimismo, su manejo sencillo y silencioso
es un aspecto importante para su uso
diario en hospitales.
oxigenación
• Los tubos de caucho o plásticos
corrugados llevan los gases del
aparato a la mascarilla y sistema
respiratorio. La bolsa reservorio
compensa las variaciones en la
demanda respiratoria y permite
la ventilación asistida o
controlada por compresión
manual de la bolsa.

11. lámpara quirúrgica
a) Tener una intensidad parecida a
la luz del día sin proyectar sombra.
b) Iluminar intensamente el área de
incisión sin producir reflejos en la
superficie.
c) Poseer un haz luminoso de
diámetro adecuado para el tamaño
de la incisión.
d) Ajustarse en cualquier posición y
ángulo.
e) Ser fría.
f) Contar con lámparas portátiles de
emergencia y se revisarán
periódicamente.

12. Mesa Quirúrgica
La mayor parte de las mesas
consiste en una plancha rectangular
de metal que descansa sobre una
base de levantamiento eléctrico o
hidráulico. Algunos modelos tienen
planchas intercambiables para las
diversas especialidades. La plancha
se divide en tres o más secciones
articuladas entre sí. Básicamente,
éstas corresponden a las secciones
de cabeza, tronco y piernas.

13. Equipo básico y auxiliar de un
Quirófano

14. Mesa de instrumental
Consta además de un escalón
aprovechable para reserva de
gasa, hilos, para apartar
instrumentos una vez usados,
etc.; mide 30x50 cm. Esta
mesa se apoya sobre un
vástago que a su vez termina
en un trípode con ruedas,
para su desplazamiento. En la
parte superior del vástago,
tiene una rueda o timón, que
permite subir o bajar la mesa,
de acuerdo a las necesidades.

15. Mesa riñonera y
mesada de mármol
Presenta dos planos: uno superior,
compacto que se utiliza para
colocar todos los elementos de
utilización inmediata, tales como:
hojas de bisturí, sondas vesicales,
nasogástricas, catéteres, paquetes
con gasa, apósitos, vendas o
compresas estériles y otro plano
inferior, acanalado, en el que se
colocan elementos de uso mediato
y pesados, tales como: paquetes de
ropa de reserva, soluciones
parenterales, cajas con
instrumental, etc

16. Mesa de Mayo
Sirve para tener cerca
del campo quirúrgico,
varios instrumentos
que se emplean de
manera continua
durante la
intervención.

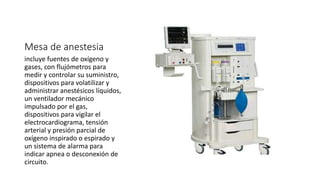

17. Mesa de anestesia
incluye fuentes de oxígeno y
gases, con flujómetros para
medir y controlar su suministro,
dispositivos para volatilizar y
administrar anestésicos líquidos,
un ventilador mecánico
impulsado por el gas,
dispositivos para vigilar el
electrocardiograma, tensión
arterial y presión parcial de
oxígeno inspirado o espirado y
un sistema de alarma para
indicar apnea o desconexión de
circuito.

18. Oximetría de pulso
mide la saturación de
oxígeno de la
hemoglobina arterial.
Proporciona una lectura
en pocos segundos por
medición de densidad
óptica de luz que pasa a
través de los tejidos

19. Monitores cardíacos
Los sistemas de
monitorización cardíaca
en general, consisten en
una pantalla monitor
(osciloscopio de rayos
catódicos), en la que se
observa de continuo el
electrocardiograma

20. Vitrinas
se colocan todos los elementos que
a diario se utilizan para la actividad
quirúrgica tales como: frascos con
antisépticos, diferentes tipos de
suturas, frascos con vaselina líquida,
sólida, soluciones parenterales,
medicamentos, sustancias de
contraste, jeringas y agujas
descartables, sondas vesicales,
sondas nasogástricas, catéteres,
tela adhesiva, adhesol (adhesivo
líquido hipoalergénico),
almohadillas para colocar en
posición al paciente, el estuche con
el transformador y el frontolux.

21. Negatoscopios
se ubican
estratégicamente sobre
las paredes laterales de
cada quirófano, de
manera tal que el
cirujano pueda observar
las radiografías,
ecografías, tomografías,
etc. desde la misma mesa
de operaciones

22. Bancos
Banco de cirujano modelo E.
Finochietto o Potro de
Finochietto: es el más
adecuado para uso del
cirujano, con tallo flexible, y
cuyo asiento el cirujano calza
como el de una bicicleta o
como silla de montar. Para
subirlo o bajarlo la enfermera
debe hacer girar la rueda
colocada inmediatamente por
debajo del asiento

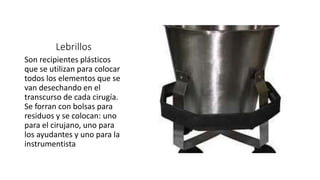

23. Lebrillos
Son recipientes plásticos
que se utilizan para colocar
todos los elementos que se
van desechando en el
transcurso de cada cirugía.
Se forran con bolsas para
residuos y se colocan: uno
para el cirujano, uno para
los ayudantes y uno para la
instrumentista
