Radiología de tórax
Este documento resume los aspectos fundamentales de la radiología de tórax, incluyendo la técnica, proyecciones, estructuras que se analizan y tipos de patología pulmonar. Describe los puntos clave del análisis sistemático de una radiografía de tórax, como evaluar el parénquima pulmonar, silueta cardiaca, mediastino y caja torácica. Además, explica los patrones pulmonares alveolar e intersticial y algunos ejemplos de enfermedades que los causan.
Más contenido relacionado
La actualidad más candente
Similar a Radiología de tórax
Radiología de tórax
- 1. Radiología de Tórax Elizabeth EscamillaChávez UABC Valle de las palmas Clínica 478 H

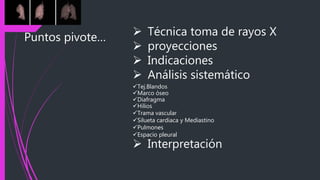

- 2. Puntos pivote… Técnica toma de rayos X proyecciones Indicaciones Análisis sistemático Tej.Blandos Marco óseo Diafragma Hilios Trama vascular Silueta cardiaca y Mediastino Pulmones Espacio pleural Interpretación
- 3.
- 4.
- 5. RX TAC USRM T1 RM T2 LIQUIDO DPB HIPODENSO 0 a 10 uh ANECOIC HIPO INTENSO HIPER INTENSA CALCIO, MC METAL MUY RX OPACO HIPER HIPER CON SOMBRA HIPO HIPO AIRE RX LUCIDO HIPO - 1000 HIPER CON SOMBRA HIPO HIPO GRASA POCO RX LUCIDA HIPO - 150 HIPER SIN SOMBRA HIPER HIPO VISCERAS DPB DPB 40 a 50 UH EGOC INTERMED HIPO HIPO SANGRE DPB HIPER 60 UH HIPER HPO Depende de la etapa: Hiperaguda, aguda, s ubaguda y cronica. QRS

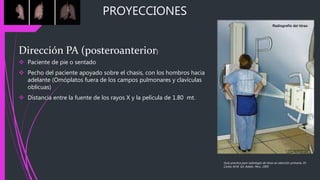

- 6. PROYECCIONES Dirección PA (posteroanterior) Paciente de pie o sentado Pecho del paciente apoyado sobre el chasis, con los hombros hacia adelante (Omóplatos fuera de los campos pulmonares y clavículas oblicuas) Distancia entre la fuente de los rayos X y la película de 1.80 mt. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005
- 7. La escasa inspiraciónhace que se agrupen las estructuras pulmonares y puede simular una lesión alveolar. Rotación: si la apófisis espinosa se ve más cerca de la clavícula derecha el paciente está rotado hacia su izquierda, si se ve más cerca de la clavícula izquierda estará rotado hacia su derecha. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005
- 8. Si las apófisisespinosas están equidistantes de los extremos mediales de ambas clavículas, no hay rotación. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

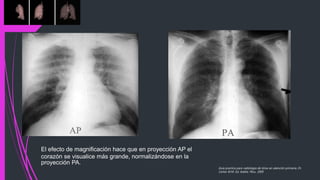

- 9. El efecto demagnificación hace que en proyección AP el corazón se visualice más grande, normalizándose en la proyección PA. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

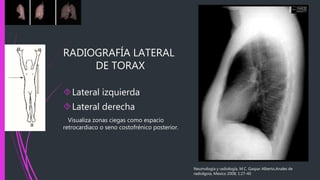

- 10. RADIOGRAFÍA LATERAL DE TORAX Lateralizquierda Lateral derecha Visualiza zonas ciegas como espacio retrocardiaco o seno costofrénico posterior. Neumología y radiología, M.C. Gaspar Alberto,Anales de radiolgoia, Mexico 2008; 1:27-40
- 11. Decúbitos laterales Diagnostico porimagen, C.S. Pedrosa. El torax: técnicas de exploración. Cap5. pag 41 McGrawHill

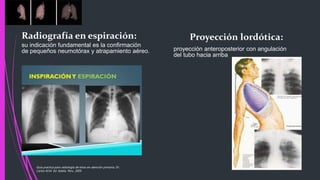

- 12. Radiografía en espiración: suindicación fundamental es la confirmación de pequeños neumotórax y atrapamiento aéreo. Proyección lordótica: proyección anteroposterior con angulación del tubo hacia arriba Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005
- 13. Penetración Excesiva Guía practicapara radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005 Penetración BlandaPenetración adecuada

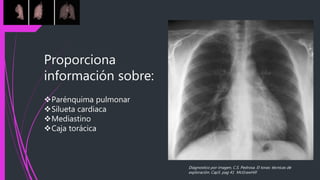

- 14. Proporciona información sobre: Parénquima pulmonar Siluetacardiaca Mediastino Caja torácica Diagnostico por imagen, C.S. Pedrosa. El torax: técnicas de exploración. Cap5. pag 41 McGrawHill

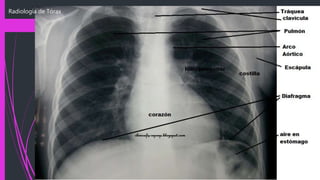

- 15.

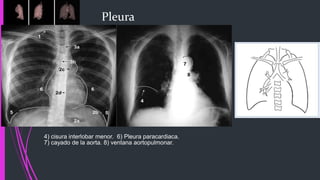

- 16. Pleura En una radiografíade tórax no puede verse la pleura en contacto con la pared. 1) pleura apical: Superposición de la pleura a los arcos costales. 2) reflexión pleural inferior y anterior: a) cámara gástrica b) pleura diafragmática; c) línea para-aórtica; d) línea paraespinal izquierda. 3) línea de unión pleural: a) posterior. b) anterior. 5) senos costodiafragmáticos. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005
- 17. Pleura 4) cisura interlobarmenor. 6) Pleura paracardiaca. 7) cayado de la aorta. 8) ventana aortopulmonar.

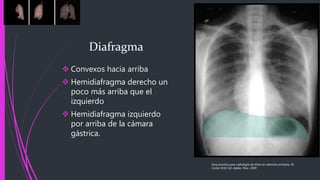

- 18. Convexos haciaarriba Hemidiafragma derecho un poco más arriba que el izquierdo Hemidiafragma izquierdo por arriba de la cámara gástrica. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005 Diafragma

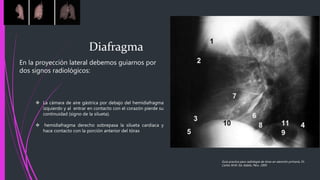

- 19. En la proyecciónlateral debemos guiarnos por dos signos radiológicos: Diafragma La cámara de aire gástrica por debajo del hemidiafragma izquierdo y al entrar en contacto con el corazón pierde su continuidad (signo de la silueta). hemidiafragma derecho sobrepasa la silueta cardiaca y hace contacto con la porción anterior del tórax Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

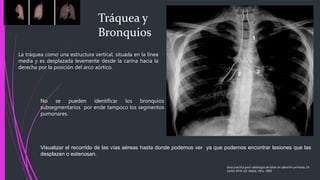

- 20. Tráquea y Bronquios La tráqueacomo una estructura vertical, situada en la línea media y es desplazada levemente desde la carina hacia la derecha por la posición del arco aórtico. No se pueden identificar los bronquios subsegmentarios por ende tampoco los segmentos pumonares. Visualizar el recorrido de las vías aéreas hasta donde podemos ver ya que podemos encontrar lesiones que las desplazen o estenosan. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

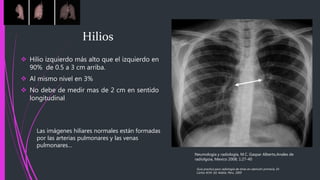

- 21. Hilio izquierdomás alto que el izquierdo en 90% de 0.5 a 3 cm arriba. Al mismo nivel en 3% No debe de medir mas de 2 cm en sentido longitudinal Neumología y radiología, M.C. Gaspar Alberto,Anales de radiolgoia, Mexico 2008; 1:27-40 Las imágenes hiliares normales están formadas por las arterias pulmonares y las venas pulmonares… Hilios Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

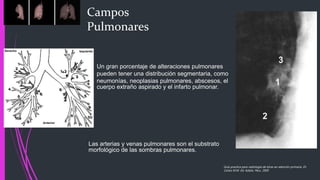

- 22. Campos Pulmonares Un gran porcentajede alteraciones pulmonares pueden tener una distribución segmentaria, como neumonías, neoplasias pulmonares, abscesos, el cuerpo extraño aspirado y el infarto pulmonar. Las arterias y venas pulmonares son el substrato morfológico de las sombras pulmonares. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

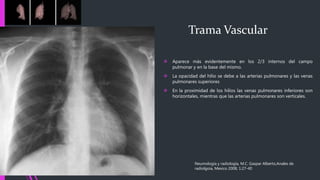

- 23. Aparece másevidentemente en los 2/3 internos del campo pulmonar y en la base del mismo. La opacidad del hilio se debe a las arterias pulmonares y las venas pulmonares superiores En la proximidad de los hilios las venas pulmonares inferiores son horizontales, mientras que las arterias pulmonares son verticales. Neumología y radiología, M.C. Gaspar Alberto,Anales de radiolgoia, Mexico 2008; 1:27-40 Trama Vascular

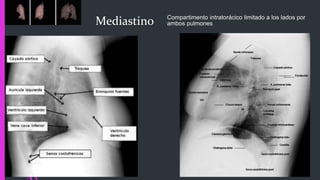

- 24. Mediastino Compartimento intratorácicolimitado a los lados por ambos pulmones
- 25. Figura 1a.Radiografía PA de tórax que muestra imagen de aspecto nodular de bordes parcialmente lisos en campo medio pulmonar derecho. Figura 1b. Radiografía en proyección oblicua del mismo paciente (Figura 1a), donde se confirma que se trata de un nódulo pulmonar. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005
- 26. ‘‘ No existeun método de observación universal ’’ Hacer un análisis metódico y no dejar ninguna estructura afuera. Recuerde los “puntos ciegos” de la radiografía: Ápices, región retrocardiaca, área subdiafragmática, hilios, etc. Neumología y radiología, M.C. Gaspar Alberto,Anales de radiolgoia, Mexico 2008; 1:27-40 ANALISIS

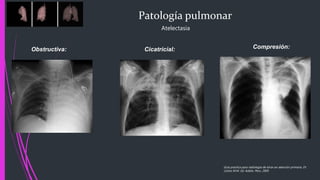

- 27. Patología pulmonar Obstructiva: Atelectasia Cicatricial: Compresión: Guíapractica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

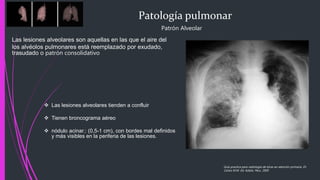

- 28. Patología pulmonar Patrón Alveolar Laslesiones alveolares son aquellas en las que el aire del los alvéolos pulmonares está reemplazado por exudado, trasudado o patrón consolidativo Las lesiones alveolares tienden a confluir Tienen broncograma aéreo nódulo acinar.: (0,5-1 cm), con bordes mal definidos y más visibles en la periferia de las lesiones. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

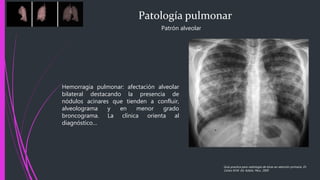

- 29. Patología pulmonar Patrón alveolar Guíapractica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005 Hemorragia pulmonar: afectación alveolar bilateral destacando la presencia de nódulos acinares que tienden a confluir, alveolograma y en menor grado broncograma. La clínica orienta al diagnóstico…

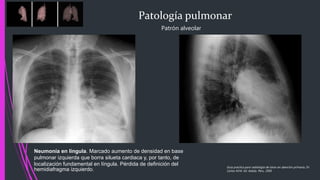

- 30. Patología pulmonar Patrón alveolar Neumoníaen língula. Marcado aumento de densidad en base pulmonar izquierda que borra silueta cardiaca y, por tanto, de localización fundamental en língula. Pérdida de definición del hemidiafragma izquierdo. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

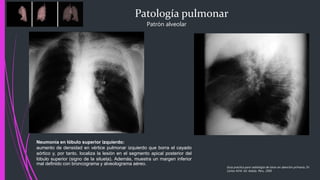

- 31. Patología pulmonar Patrón alveolar Neumoníaen lóbulo superior izquierdo: aumento de densidad en vértice pulmonar izquierdo que borra el cayado aórtico y, por tanto, localiza la lesión en el segmento apical posterior del lóbulo superior (signo de la silueta). Además, muestra un margen inferior mal definido con broncograma y alveolograma aéreo. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

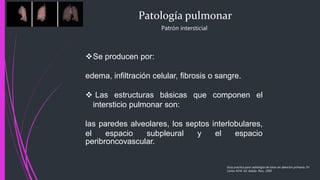

- 32. Patología pulmonar Patrón intersticial Seproducen por: edema, infiltración celular, fibrosis o sangre. Las estructuras básicas que componen el intersticio pulmonar son: las paredes alveolares, los septos interlobulares, el espacio subpleural y el espacio peribroncovascular. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

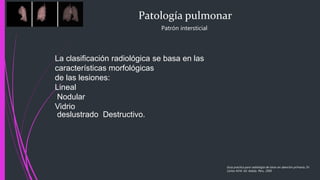

- 33. Patología pulmonar Patrón intersticial Laclasificación radiológica se basa en las características morfológicas de las lesiones: Lineal Nodular Vidrio deslustrado Destructivo. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005
- 34. Patología pulmonar Patrón intersticial-Lineal Edema agudo de pulmón: el patrón intersticial se acompaña de derrame pleural, cardiomegalia y redistribución del flujo vasculary cardiomegalia. Se aprecia además, consolidación pulmonar basal izquierda con derrame, debido a neumonía asociada. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

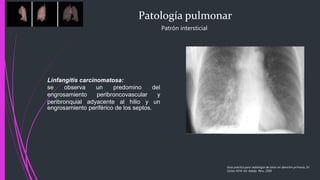

- 35. Patología pulmonar Patrón intersticial Guíapractica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005 Linfangitis carcinomatosa: se observa un predomino del engrosamiento peribroncovascular y peribronquial adyacente al hilio y un engrosamiento periférico de los septos.

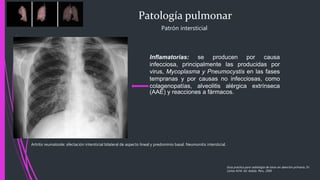

- 36. Patología pulmonar Patrón intersticial Inflamatorias:se producen por causa infecciosa, principalmente las producidas por virus, Mycoplasma y Pneumocystis en las fases tempranas y por causas no infecciosas, como colagenopatías, alveolitis alérgica extrínseca (AAE) y reacciones a fármacos. Artritis reumatoide: afectación intersticial bilateral de aspecto lineal y predominio basal. Neumonitis intersticial. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

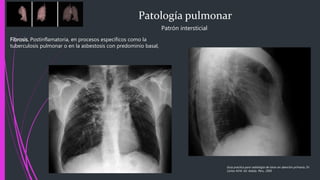

- 37. Patología pulmonar Patrón intersticial Fibrosis.Postinflamatoria, en procesos específicos como la tuberculosis pulmonar o en la asbestosis con predominio basal, Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

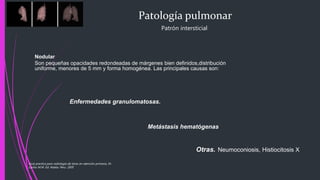

- 38. Patología pulmonar Patrón intersticial Nodular Sonpequeñas opacidades redondeadas de márgenes bien definidos,distribución uniforme, menores de 5 mm y forma homogénea. Las principales causas son: Enfermedades granulomatosas. Metástasis hematógenas Otras. Neumoconiosis, Histiocitosis X Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

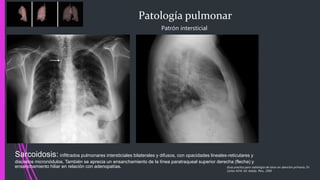

- 39. Patología pulmonar Patrón intersticial Sarcoidosis:infiltrados pulmonares intersticiales bilaterales y difusos, con opacidades lineales-reticulares y discretos micronódulos. También se aprecia un ensanchamiento de la línea paratraqueal superior derecha (flecha) y ensanchamiento hiliar en relación con adenopatías. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

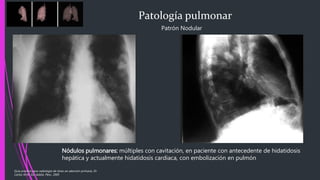

- 40. Patología pulmonar Patrón Nodular Nódulospulmonares: múltiples con cavitación, en paciente con antecedente de hidatidosis hepática y actualmente hidatidosis cardiaca, con embolización en pulmón Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

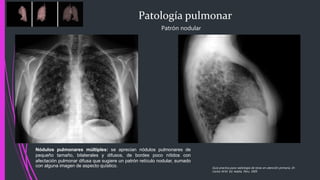

- 41. Patología pulmonar Patrón nodular Guíapractica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005 Nódulos pulmonares múltiples: se aprecian nódulos pulmonares de pequeño tamaño, bilaterales y difusos, de bordes poco nítidos con afectación pulmonar difusa que sugiere un patrón retículo nodular, sumado con alguna imagen de aspecto quístico.

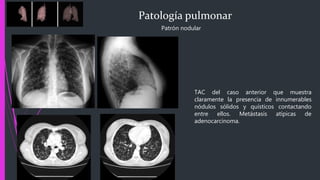

- 42. Patología pulmonar Patrón nodular TACdel caso anterior que muestra claramente la presencia de innumerables nódulos sólidos y quísticos contactando entre ellos. Metástasis atípicas de adenocarcinoma.
- 43. Patología de pleura Guía practicapara radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005 Solamente, en condiciones patológicas, podemos visualizar este espacio virtual por acumulación de líquido pleural, presencia de aire en el espacio pleural o por el desarrollo de patología específica de las hojas pleurales.

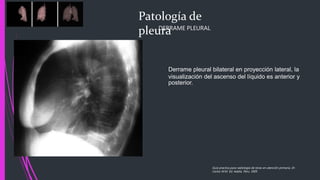

- 44. Patología de pleuraDERRAME PLEURAL Líquidolibre. El derrame se acumula en el espacio pleural, tiende a depositarse en las partes más declives del tórax por acción de la gravedad y presenta capacidad de movilización con los cambios posturales Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005 Derrame pleural en el hemitórax izquierdo (líquido libre). Derrame pleural derecho (forma de menisco característico).
- 45. Patología de pleura Guía practicapara radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005 Derrame pleural bilateral en proyección lateral, la visualización del ascenso del líquido es anterior y posterior. DERRAME PLEURAL

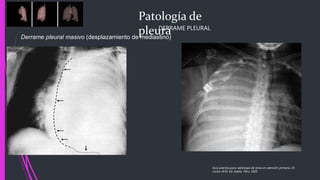

- 46. Patología de pleuraDERRAME PLEURAL Derramepleural masivo (desplazamiento de mediastino) Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

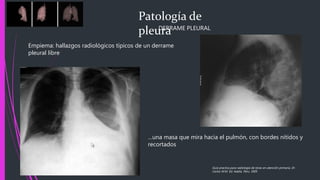

- 47. Patología de pleuraDERRAME PLEURAL Empiema:hallazgos radiológicos típicos de un derrame pleural libre Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005 …una masa que mira hacia el pulmón, con bordes nítidos y recortados

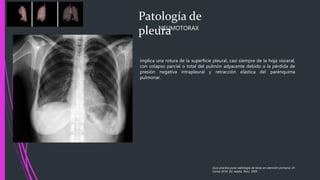

- 48. Patología de pleuraNEUMOTORAX implica unarotura de la superficie pleural, casi siempre de la hoja visceral, con colapso parcial o total del pulmón adyacente debido a la pérdida de presión negativa intrapleural y retracción elástica del parénquima pulmonar. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

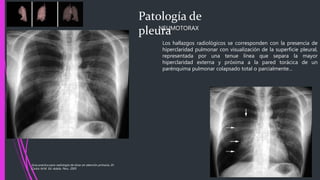

- 49. Los hallazgos radiológicosse corresponden con la presencia de hiperclaridad pulmonar con visualización de la superficie pleural, representada por una tenue línea que separa la mayor hiperclaridad externa y próxima a la pared torácica de un parénquima pulmonar colapsado total o parcialmente… Patología de pleuraNEUMOTORAX Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005
- 50. Patología de pleuraNEUMOTORAX Radiografía PAde tórax con presencia de neumotórax más un derrame pleural. Hidroneumotórax. Guía practica para radiología de tórax en atención primaria, Dr. Carlos M.M. Ed. Adalia. Peru. 2005

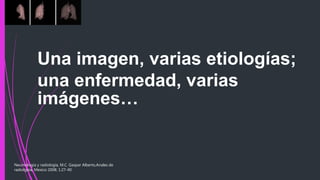

- 51. Una imagen, variasetiologías; una enfermedad, varias imágenes… Neumología y radiología, M.C. Gaspar Alberto,Anales de radiolgoia, Mexico 2008; 1:27-40
- 52.
