Este documento describe la tectónica de placas. Explica que la litosfera está dividida en placas que se mueven, y que sus límites son zonas volcánicas y/o sísmicas. También describe los tres tipos de límites de placas (constructivos, destructivos y transformantes), e ilustra cómo se forman las cordilleras a lo largo de los límites convergentes.

1. Parte de la Geología que se encarga del
estudio de la interacción de las capas
del planta. Explica:
1.Los movimientos de las diferentes
capas
2.La causa y formación de:
• Terremotos
• Volcanes
• Orógenos

2. ESTRUCTURA HORIZONTAL DE LA CORTEZA
TERRESTRE
Corteza continental:
Hasta 70 km de espesor
Rocas:
•Sedimentarias
•Metamórficas
•Ígneas
Edad de las rocas: 4.03
m.a.
Corteza oceánica:
De 7 a 10 km de espesor
Rocas:
•Ígneas
Edad de las rocas: 180
m.a.
Corteza
continental
Corteza
oceánica
Dorsal
oceánica
Fosa
oceánica
Llanura abisal

3. Continent
e
Continent
e
sumergido
Continent
e
emergido
Plataform
a
continenta
l
Talud
continenta
l
Poca pendiente
Extensión:5-250 km
Hasta 150 m de profundidad
Zona fótica
Zona de mayor vida
Gran
pendiente
ESTRUCTURA HORIZONTAL DE LA CORTEZA
CONTINENTAL

4. ESTRUCTURA HORIZONTAL DE LA CORTEZA
OCEÁNICA
Fosa
oceánica
Llanur
a
abisal
Dorsal
oceánica
Zona de subducción =borde destructivo: borde
convergente
Profundidad max.= 11000m Cordillera volcánica recorre todo el planeta
Extensión: 72000 km
Borde constructivo= borde divergente (emisión de
magma)
Altura media: 2500 m
Pueden salir fuera del agua: Islandia
Proyecto
biosfera
Proyecto
biosfera

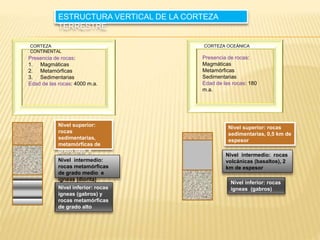

5. CORTEZA
CONTINENTAL
Presencia de rocas:
1. Magmáticas
2. Metamórficas
3. Sedimentarias
Edad de las rocas: 4000 m.a.
Nivel superior:
rocas
sedimentarias,
metamórficas de
grado bajo e
ígneas
Nivel intermedio:
rocas metamórficas
de grado medio e
ígneas (diorita)
Nivel inferior: rocas
ígneas (gabros) y
rocas metamórficas
de grado alto
CORTEZA OCEÁNICA
Presencia de rocas:
Magmáticas
Metamórficas
Sedimentarias
Edad de las rocas: 180
m.a.
Nivel superior: rocas
sedimentarias, 0,5 km de
espesor
Nivel intermedio: rocas
volcánicas (basaltos), 2
km de espesor
Nivel inferior: rocas
ígneas (gabros)
ESTRUCTURA VERTICAL DE LA CORTEZA
TERRESTRE

6. TECTÓNICA DE PLACAS
Bases de la tectónica de placas:
1. Litosfera: corteza terrestre y parte del manto superior, espesor 100-300 km
2. Litosfera divida en fragmentos: placas litosféricas, sus límites son zonas
volcánicas y/o sísmicas
3. Las placas litosféricas se desplazan sobre el manto
4. En el manto se producen corrientes convectivas de ascenso y descenso de
magma.
5. En las dorsales se forma litosfera.
6. La litosferas se destruye mediante subducción en las fosas oceánicas o
mediante obducción (cabalgando una placa sobre otra).
7. Las subducción produce un tirón gravitacional que facilita el desplazamiento
de las placas.
8. El vulcanismo intraplaca se debe puntos calientes de magma procedente de
zonas profundas del manto.
9. En la zona de subducción el material puede ser fundido por el calor y se
puede crear una nueva dorsal que la separe del continente.

7. Litosfera
TECTÓNICA
DE PLACAS
Litosfera: corteza terrestre
y parte del manto superior,
espesor 5 a 10 km
(oceánica) y hasta 150 km
(continetal)
Placas litosféricas
Litosfera dividida
en fragmentos:
placas
litosféricas, sus
límites son zonas
volcánicas y/o
sísmicas

8. TECTÓNICA
DE PLACAS
Proyecto biosfera

9. Proyecto
biosfera
TECTÓNICA
DE PLACAS
Los límites de una placa son:
1. Bordes constructivos = borde divergente = dorsal oceánica
2. Bordes destructivos = bordes convergentes = zonas de subducción o de
obducción
3. Límites transformantes
Límites de placa

10. TECTÓNICA
DE PLACAS
Límite constructivo
Límite transformante
Rift
Falla
transformante
Crecimiento del
fondo oceánico
Morfología:
1. Codillera volcánica de unos 72000
km con una altura media de 2500
m.
2. Eje axial seccionado por fallas
transformantes
3. Eje axial que forma un rift: valle
con numerosas grietas, limitado
por paredes verticales. Se forma
como consecuencia de la
separación de placas (procesos
distensivos).
Procesos geológicos asociados:
1. Vulcanismo suave y continuo
Consecuencias geológicas:
1. Formación de fondo oceánico
2. Expansión del fondo oceánico

11. Imagen tomada y modifcada de google
earth
TECTÓNICA
DE PLACAS
Límite constructivo

12. TECTÓNICA
DE PLACAS
Límite transformante
Límite
transformante
Ni se crea ni se destruye
materia
Su roce produce movimientos
sísmicos
Localización:
1. En las dorsales oceánicas
2. En Gibraltar: placa africana y placa
euroasiática, se desplazan en el mismo
sentido
3. En Turquía: placa africana y
euroasiática se desplazan en sentido
contrario
4. California: Falla de San Andrés, la placa
pacífica y la norteamericana se
desplazan en ángulo
Límite
transformante

13. FALLA
TRANSFORMANTE
TECTÓNICA DE
PLACAS
Falla de desgarre
Falla transformante
Cada lado del bloque de la
falla se desplaza en sentido
del movimiento del bloque
Debido al crecimiento del fondo oceánico:
1. En el eje de la dorsal se aprecia un
desplazamiento en el sentido contrario en
ambos bordes.
2. En los límites de la dorsal el movimiento
de los bloques es contrario.
3. Más allá de los límites de la dorsal se
igualan los sentidos de los bloques.

14. Placas litosféricas
TECTÓNICA DE
PLACAS
Límite
transformante

15. TECTÓNICA
DE PLACAS
Tipos de placas litosféricas
Placas litosféricas
oceánicas
Formadas íntegramente por
corteza oceánica: placa
pacífica, nazca, cocos y
filipina.
Tipos de placas litosféricas

16. TECTÓNICA
DE PLACAS
Proyecto biosfera
Proyecto biosfera
Corriente de
convección
Sección más caliente
Sección más fría
Sección más caliente
Sección más fría
1. Material más frío
2. Partículas más
compactadas
3. Mayor densidad
4. Descenso del material
mantélico
1. Material más caliente
2. Partículas más separadas
3. Menor densidad
4. Ascenso del material
mantélico
Conducción: transferencia de calor sin movimiento de la materia
Convección: transferencia de calor con movimiento de la materia
Radiación: transmisión de calor por ondas.
En el manto se producen corrientes convectivas de ascenso y
descenso

17. Proyecto biosfera
TECTÓNICA
DE PLACAS
¿Qué proceso geológico favorece
el enfriamiento del manto?
La subducción: incorporación al manto de
corteza oceánica y de agua.
¿Hasta donde llega el material que
subduce?
Antes se pensaba que llegaba hasta los
700 km (discontinuidad de Repetti).
Actualmente se piensa que el
material cae en cascada y llega al
manto superior, formando la capa
D”
La célula convectiva afecta a todo el
manto

18. TECTÓNICA
DE PLACAS
Corrientes de convección
El manto se comporta como una sola
capa:
La mesosfera
Nivel D”: zona de formación de plumas
calientes

19. TECTÓNICA
DE PLACAS
Pluma caliente: material fundido del
manto producido al llegar material fundido
que aporta más temperatura que la que
puede eliminar el manto por convección.
Proyecto
biosfera
Pluma
caliente
Punto caliente:
volcanes
Punto caliente: Las plumas, al tomar contacto con la
litosfera, provocan su fusión y generan un vulcanismo al margen
de los límites de placa, el vulcanismo de punto caliente. En este
tipo de vulcanismo, el desplazamiento de la placa sobre el punto
caliente va generando un rosario de edificios volcánicos alineados,
cada vez más modernos, en donde únicamente permanecen
activos los situados sobre el punto caliente.

20. Las placas litosféricas se desplazan sobre el
manto
TECTÓNICA
DE PLACAS
Proyecto biosfera La corteza oceánica subduce
porque está:
1. Más fría que el manto
2. Es más densa que la
continental
Movimiento de la placa litosférica:
1. Arrastre gravitacional de la
placa que subduce
2. Material que se forma en la
dorsal

21. Muestra
nº2
Muestra
nº3
Muestra nº 1: la más antigua.
Muestra nº 2: edad intermedia
Muestra nº 3: menor edad
Muestra
nº1
Proyecto
biosfera
TECTÓNICA
DE PLACAS
En las dorsales se forma el fondo
oceánico

22. Proyecto
biosfera
1. Las emisiones de magma permanente .
2. Orientación de los minerales según el campo magnético del
momento.
3. Formación de un bandeado magnético simétrico.
Proyecto
biosfera
TECTÓNICA
DE PLACAS

23. 1. Ascenso de magma del manto
2. Abombamiento y estrechamiento de la
litosfera y rotura de la célula convectiva
en dos.
3. Agrietamiento de la litosfera
4. Formación de un valle con numerosas
fallas(rift) con emisión magmática
1. Formación de una dorsal
oceánica
2. Formación de un océano
3. Separación de continentes
1
2 3
4
Límite constructivo: evolución
TECTÓNICA
DE PLACAS

24. 5. Ruptura continental: ejemplo el Mar rojo
7
6
Límite constructivo: evolución
6. Formación de la dorsal oceánica
7. Expansión del fondo oceánico y
separación de los continentes.
5
Límite constructivo: evolución
Mar
Rojo
TECTÓNICA
DE PLACAS

25. LOS BORDES
DESTRUCTIVOS:ORÓGENOS
Borde en los que las placas convergen.
Nombres: bordes destructivos = bordes convergentes
Tipos:
1. Orógenos de colisión: no hay magmatismo
2. Orógenos activos: existe magmatismo
Formación geológica:
orógenos = cordilleras
montañosas
magmatismo
Mecanismo geológico:
1. Choque de placas:
tensión y fricción de los
materiales
2. Plegamiento de los
materiales litosféricos
TECTÓNICA DE
PLACAS

26. Tipo de choque: corteza continental contra corteza continental
Mecanismo:
dos masas continentales
separas
por un océano colisionan entre
sí.Subducción de la corteza
oceánica que hay entre ambas
masas
Obducción:
cabalgamiento de una masa
continental sobre otra.
Formación de una línea de
sutura entre ambos continentes
que chocan
Plegamiento
De los sedimentos que
había entre las masas
continentales y de las
cortezas continentales
Formación:
Cordillera
intracontinental
Ejemplos:
Pirineos
Himalaya
ORÓGENOS DE
COLISIÓN
TECTÓNICA DE
PLACAS

27. TECTÓNICA DE
PLACAS
Choque de placas continentales
Choque de placas continentalesChoque de placas continentales
2
1
Choque de placas continentales
3
4

28. Choque de placas continentales
6
5
ORÓGENOS DE
COLISIÓN
TECTÓNICA DE
PLACAS
cabalgamiento
Cabalgamiento y línea de
sutura

29. Obducción
ORÓGENOS DE
COLISIÓN
TECTÓNICA DE
PLACAS
OBDUCCIÓN: FORMACIÓN DEL
HIMALAYA

30. Tipos:
•Orógeno activo chileno: choque de placa oceánica contra continental
•Orógeno activo tipo Marianas: choque de placa oceánica contra
oceánica
Orógeno activo chileno
Mecanismo:
Choque de placa oceánica contra
continental.
Subducción:
La oceánica (más densa)
subduce bajo la
continental
Plegamiento
De los sedimentos que había entre las masas
continentales
Magmatismo
Se origina por la fusión de materiales al rozar la
placas
Formación:
Cordillera perioceánica o marginal
Arco volcánico continental
Plano Wadati-Benioff poco inclinado.
Ejemplos:
Andes
ORÓGENOS ACTIVOS
TECTÓNICA DE
PLACAS

31. Placa oceánica contra
continental
Plano Wadati-Benioff
poco inclinado
Fricción de las
placas y fusión del
material
Cordillera volcánica
continental
Orógeno activo chileno
ORÓGENOS ACTIVOS
TECTÓNICA DE
PLACAS

32. subducción
Orógeno activo chileno
ORÓGENOS
ACTIVOS
TECTÓNICA DE
PLACAS
SUBDUCCIÓN: FORMACIÓN DE LOS
ANDES

33. Orógeno activo tipo
Marianas
Mecanismo:
Choque de placa oceánica contra oceánica.
Subducción:
La oceánica más densa subduce
bajo otra oceánica menos densa.
Magmatismo
El material que subduce se
funde y forma volcanes en el
océano.
Formación:
Arco-isla volcánico
Fosa muy profunda
Plano Wadati-Benioff muy
inclinado
Formación de cuenca marginal
Ejemplos:
Islas Japonesas
ORÓGENOS ACTIVOS
TECTÓNICA DE
PLACAS

34. Arco-isla
Orógeno activo tipo
Marianas
ORÓGENOS ACTIVOS
TECTÓNICA DE
PLACAS
Plano Wadati-Benioff
muy inclinado
Fosa muy
profunda

35. Ciclo de Wilson
1. Etapa de Rift Africano:
fragmentación del continente y
formación de un valle tectónico.
2. Etapa de Mar Rojo: separación de
los dos bloques continentales y
formación de un océano estrecho.
3. Etapa de océano Atlántico:
expansión del fondo oceánico y
formación de un océano.
4. Etapa de océano Pacífico:
subducción de litosfera oceánica en
litosfera oceánica. Se forman arcos-
isla.
5. Etapa de orógeno Andino: un
continente llega a la zona de
subducción y los sedimentos marinos
comprimidos entre éste y el arco
volcánico crean un orógeno
perioceánico.
6. Etapa de orógeno Himalayano:
cierre completo del océano y
formación de un orógeno
intracontinental.
Ciclo de
Wilson
TECTÓNICA
DE PLACAS

36. Ciclo de Wilson
Ciclo de
Wilson
TECTÓNICA
DE PLACAS
