Este documento presenta las definiciones y propiedades de las curvas cónicas principales: la elipse, la hipérbola, y la parábola. Explica que son secciones de una superficie cónica producidas por un plano secante, y describe los focos, vértices, ejes, y otras características geométricas clave de cada curva, además de métodos para su construcción.

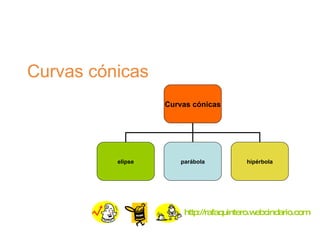

1. Curvas cónicas http://rafaquintero.webcindario.com Curvas cónicas elipse parábola hipérbola

2. Enlaces de interés http://descartes.cnice.mecd.es/Geometria/Las_conicas/indice.htm

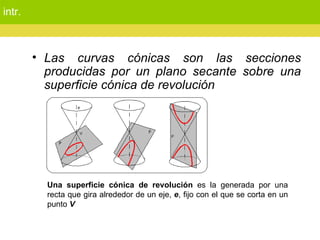

3. intr. Las curvas cónicas son las secciones producidas por un plano secante sobre una superficie cónica de revolución Una superficie cónica de revolución es la generada por una recta que gira alrededor de un eje, e , fijo con el que se corta en un punto V

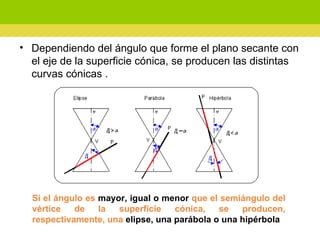

4. Dependiendo del ángulo que forme el plano secante con el eje de la superficie cónica, se producen las distintas curvas cónicas . Si el ángulo es mayor, igual o menor que el semiángulo del vértice de la superficie cónica, se producen, respectivamente, una elipse, una parábola o una hipérbola

5. Focos, vértices, directrices y circunferencias focales, excentricidad

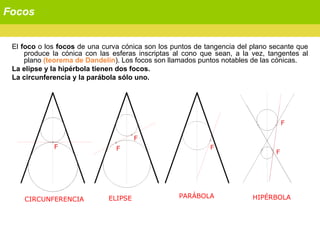

6. Focos El foco o los focos de una curva cónica son los puntos de tangencia del plano secante que produce la cónica con las esferas inscriptas al cono que sean, a la vez, tangentes al plano (teorema de Dandelín ). Los focos son llamados puntos notables de las cónicas. La elipse y la hipérbola tienen dos focos. La circunferencia y la parábola sólo uno.

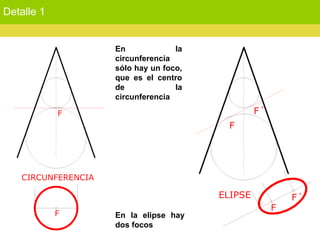

7. Detalle 1 En la circunferencia sólo hay un foco, que es el centro de la circunferencia En la elipse hay dos focos

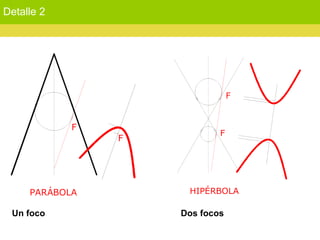

8. Detalle 2 Un foco Dos focos

9. vértices

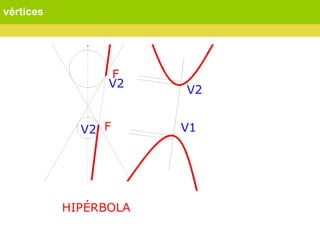

10. vértices

11. Directrices-elipse Se denomina directriz de una curva cónica a la recta de intersección del plano secante con el plano que contiene a la circunferencia de tangencia entre el cono y la esfera que, siendo tangente al plano secante, está inscrita en la circunferencia cónica. La elipse y la hipérbola tienen dos directrices , la parábola sólo una

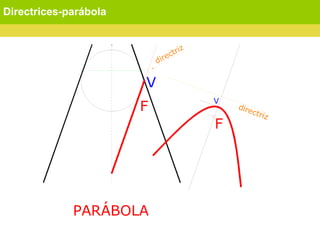

12. Directrices-parábola

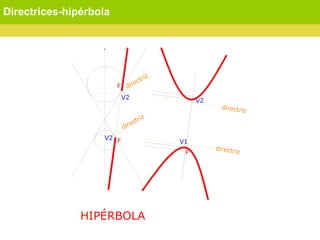

13. Directrices-hipérbola

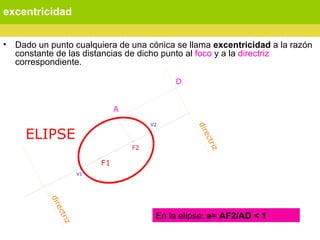

14. excentricidad Dado un punto cualquiera de una cónica se llama excentricidad a la razón constante de las distancias de dicho punto al foco y a la directriz correspondiente. En la elipse: e= AF2/AD < 1

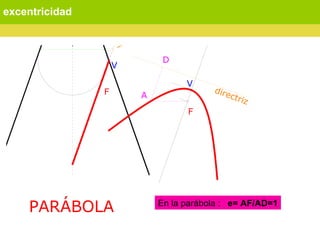

15. excentricidad En la parábola : e= AF/AD=1

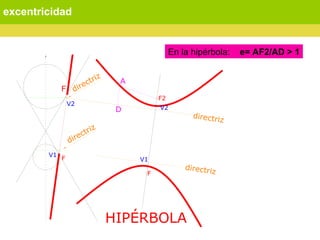

16. excentricidad En la hipérbola: e= AF2/AD > 1

17. DEFINICIÓN Y PROPIEDADES DE LA ELIPSE

18. elipse La elipse es una curva cerrada y plana, lugar geométrico de los puntos que cumplen con la condición de que la suma de distancias a otros dos fijos F1 y F2 , llamados focos, es constante e igual a 2a , siendo 2a la longitud del eje mayor MN de la elipse. Siempre se verifica que a2= b2 + c2

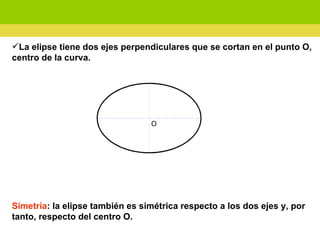

19. La elipse tiene dos ejes perpendiculares que se cortan en el punto O, centro de la curva. Simetría : la elipse también es simétrica respecto a los dos ejes y, por tanto, respecto del centro O.

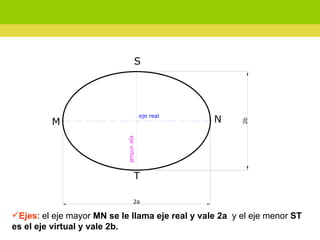

20. Ejes : el eje mayor MN se le llama eje real y vale 2a y el eje menor ST es el eje virtual y vale 2b.

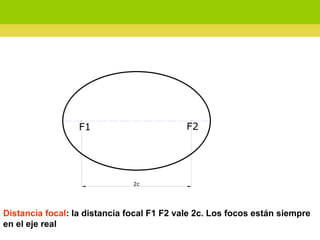

21. Distancia focal : la distancia focal F1 F2 vale 2c. Los focos están siempre en el eje real

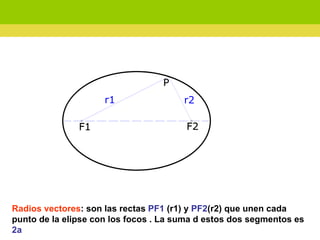

22. Radios vectores : son las rectas PF1 (r1) y PF2 (r2) que unen cada punto de la elipse con los focos . La suma d estos dos segmentos es 2a

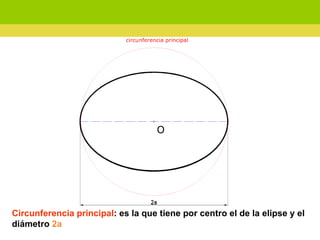

23. Circunferencia principal : es la que tiene por centro el de la elipse y el diámetro 2a

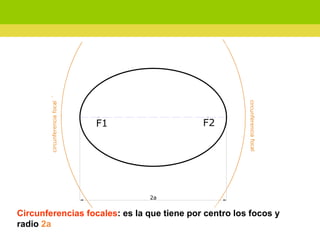

24. Circunferencias focales : es la que tiene por centro los focos y radio 2a

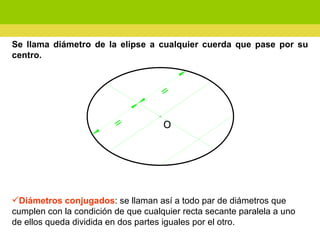

25. Diámetros conjugados : se llaman así a todo par de diámetros que cumplen con la condición de que cualquier recta secante paralela a uno de ellos queda dividida en dos partes iguales por el otro. Se llama diámetro de la elipse a cualquier cuerda que pase por su centro.

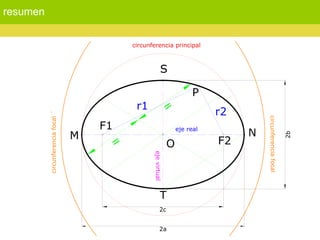

26. resumen

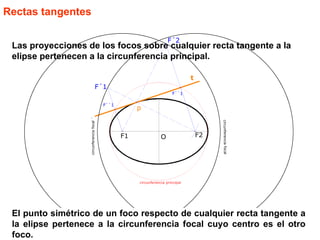

27. Rectas tangentes Las proyecciones de los focos sobre cualquier recta tangente a la elipse pertenecen a la circunferencia principal. El punto simétrico de un foco respecto de cualquier recta tangente a la elipse pertenece a la circunferencia focal cuyo centro es el otro foco.

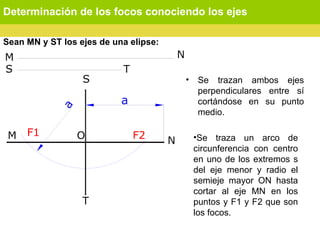

28. Determinación de los focos conociendo los ejes Sean MN y ST los ejes de una elipse: Se trazan ambos ejes perpendiculares entre sí cortándose en su punto medio. Se traza un arco de circunferencia con centro en uno de los extremos s del eje menor y radio el semieje mayor ON hasta cortar al eje MN en los puntos y F1 y F2 que son los focos.

29. Visita este enlace http://descartes.cnice.mecd.es/Geometria/Las_conicas/elipse.htm

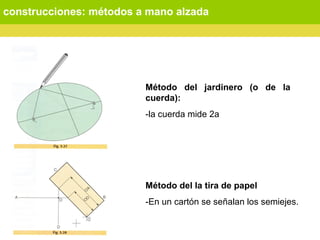

30. construcciones: métodos a mano alzada Método del jardinero (o de la cuerda): -la cuerda mide 2a Método del la tira de papel -En un cartón se señalan los semiejes.

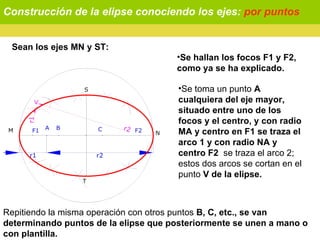

31. Construcción de la elipse conociendo los ejes: por puntos Sean los ejes MN y ST: Se hallan los focos F1 y F2, como ya se ha explicado. Se toma un punto A cualquiera del eje mayor, situado entre uno de los focos y el centro, y con radio MA y centro en F1 se traza el arco 1 y con radio NA y centro F2 se traza el arco 2; estos dos arcos se cortan en el punto V de la elipse. Repitiendo la misma operación con otros puntos B, C, etc., se van determinando puntos de la elipse que posteriormente se unen a mano o con plantilla.

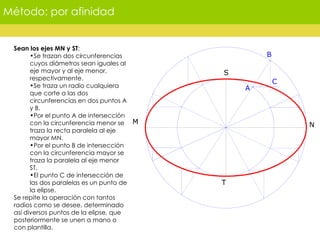

32. Método: por afinidad Sean los ejes MN y ST : Se trazan dos circunferencias cuyos diámetros sean iguales al eje mayor y al eje menor, respectivamente. Se traza un radio cualquiera que corte a las dos circunferencias en dos puntos A y B. Por el punto A de intersección con la circunferencia menor se traza la recta paralela al eje mayor MN. Por el punto B de intersección con la circunferencia mayor se traza la paralela al eje menor ST. El punto C de intersección de las dos paralelas es un punto de la elipse. Se repite la operación con tantos radios como se desee, determinado así diversos puntos de la elipse, que posteriormente se unen a mano o con plantilla.

33. Construcción de la elipse conociendo dos diámetros conjugados Sean AB y CD dos diámetros conjugados de la elipse: Se traza la circunferencia con diámetro AB y centro en el punto O . Por el punto O se dibuja la perpendicular al diámetro AB que corta a la circunferencia en T. Se toma un punto S cualquiera del diámetro AB, trazando por él la paralela a OT hasta cortar a la circunferencia en el punto V. Se trazan dos rectas paralelas: una a OC por el punto S y otra a TC por el punto V; ambas se cortan en el punto R de la elipse. Repitiendo la misma operación con otros puntos del diámetro AB se van determinando puntos de la elipse, que posteriormente se unen con plantilla o a mano. Para mejor entendimiento diremos que cada punto de la elipse se obtiene por construcción de triángulos semejantes al OTC, como el SVR, etc.

34. DEFINICIÓN Y PROPIEDADES DE LA La hipérbola

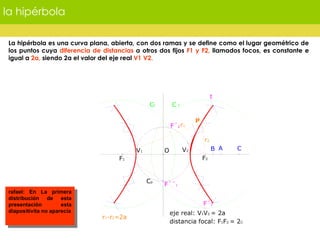

35. la hipérbola La hipérbola es una curva plana, abierta, con dos ramas y se define como el lugar geométrico de los puntos cuya diferencia de distancias a otros dos fijos F1 y F2, llamados focos, es constante e igual a 2a, siendo 2a el valor del eje real V1 V2. rafael: En La primera distribución de esta presentación esta diapositivita no aparecía

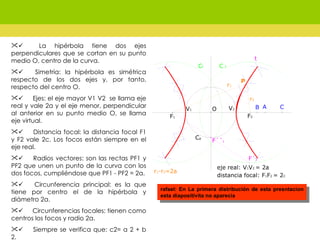

36.  La hipérbola tiene dos ejes perpendiculares que se cortan en su punto medio O, centro de la curva.  Simetría: la hipérbola es simétrica respecto de los dos ejes y, por tanto, respecto del centro O.  Ejes: el eje mayor V1 V2 se llama eje real y vale 2a y el eje menor, perpendicular al anterior en su punto medio O, se llama eje virtual.  Distancia focal: la distancia focal F1 y F2 vale 2c. Los focos están siempre en el eje real.  Radios vectores: son las rectas PF1 y PF2 que unen un punto de la curva con los dos focos, cumpliéndose que PF1 - PF2 = 2a.  Circunferencia principal: es la que tiene por centro el de la hipérbola y diámetro 2a.  Circunferencias focales: tienen como centros los focos y radio 2a.  Siempre se verifica que: c2= a 2 + b 2. rafael: En La primera distribución de esta presntacion esta diapositivita no aparecía

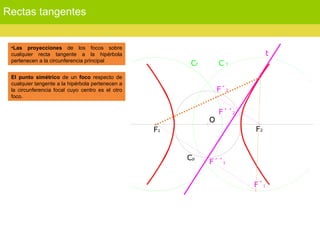

37. Rectas tangentes Las proyecciones de los focos sobre cualquier recta tangente a la hipérbola pertenecen a la circunferencia principal El punto simétrico de un foco respecto de cualquier tangente a la hipérbola pertenecen a la circunferencia focal cuyo centro es el otro foco.

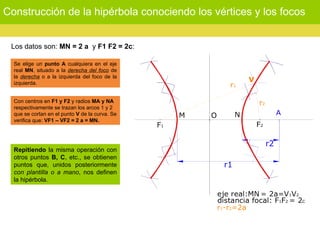

38. Construcción de la hipérbola conociendo los vértices y los focos Los datos son: MN = 2 a y F1 F2 = 2c : Se elige un punto A cualquiera en el eje real MN , situado a la derecha del foco de la derecha o a la izquierda del foco de la izquierda. Con centros en F1 y F2 y radios MA y NA respectivamente se trazan los arcos 1 y 2 que se cortan en el punto V de la curva. Se verifica que: VF1 – VF2 = 2 a = MN. Repitiendo la misma operación con otros puntos B, C , etc., se obtienen puntos que, unidos posteriormente con plantilla o a mano , nos definen la hipérbola.

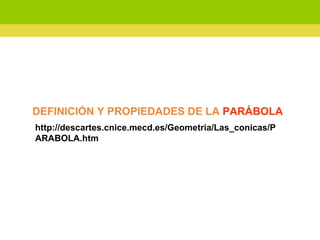

39. DEFINICIÓN Y PROPIEDADES DE LA PARÁBOLA http://descartes.cnice.mecd.es/Geometria/Las_conicas/PARABOLA.htm

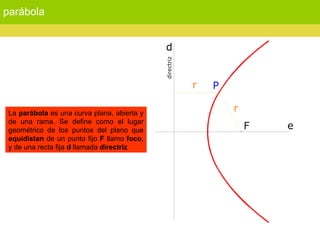

40. parábola La parábola es una curva plana, abierta y de una rama. Se define como el lugar geométrico de los puntos del plano que equidistan de un punto fijo F llamo foco , y de una recta fija d llamada directriz

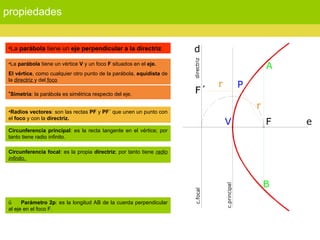

41. propiedades La parábola tiene un eje perpendicular a la directriz . La parábola tiene un vértice V y un foco F situados en el eje. El vértice , como cualquier otro punto de la parábola, equidista de la directriz y del foco Simetría : la parábola es simétrica respecto del eje. Radios vectores : son las rectas PF y PF´ que unen un punto con el foco y con la directriz. Circunferencia principal : es la recta tangente en el vértice; por tanto tiene radio infinito. Circunferencia focal : es la propia directriz ; por tanto tiene radio infinito. ü Parámetro 2p : es la longitud AB de la cuerda perpendicular al eje en el foco F.

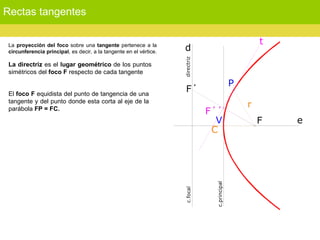

42. Rectas tangentes La proyección del foco sobre una tangente pertenece a la circunferencia principal , es decir, a la tangente en el vértice. La directriz es el lugar geométrico de los puntos simétricos del foco F respecto de cada tangente El foco F equidista del punto de tangencia de una tangente y del punto donde esta corta al eje de la parábola FP = FC.

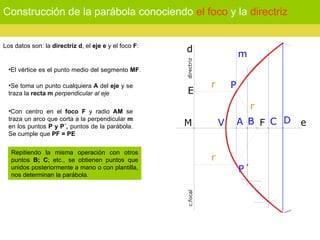

43. Construcción de la parábola conociendo el foco y la directriz Los datos son: la directriz d , el eje e y el foco F : El vértice es el punto medio del segmento MF . Se toma un punto cualquiera A del eje y se traza la recta m perpendicular al eje Con centro en el foco F y radio AM se traza un arco que corta a la perpendicular m en los puntos P y P´, puntos de la parábola. Se cumple que PF = PE Repitiendo la misma operación con otros puntos B; C ; etc., se obtienen puntos que unidos posteriormente a mano o con plantilla, nos determinan la parábola.
