Las memorias de un PLC almacenan información de control como instrucciones y configuración, así como datos del proceso como señales, variables y datos alfanuméricos. Existen dos tipos principales de memorias: las RAM, que permiten lectura y escritura de datos volátiles, y las ROM, que almacenan información de forma permanente. La velocidad de acceso a la memoria afecta la velocidad de operación general del PLC.

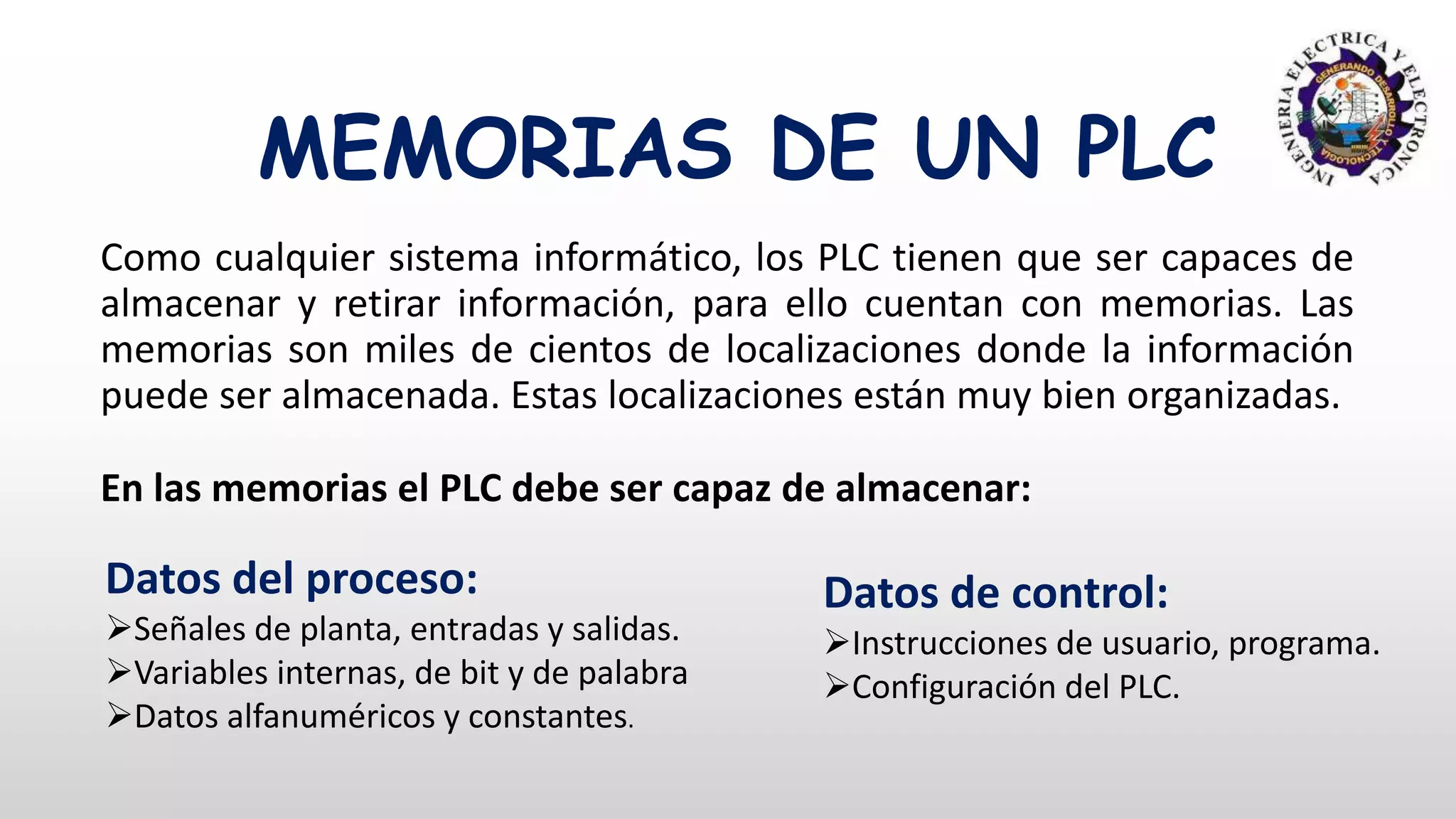

1. MEMORIAS DE UN PLC
Como cualquier sistema informático, los PLC tienen que ser capaces de
almacenar y retirar información, para ello cuentan con memorias. Las
memorias son miles de cientos de localizaciones donde la información
puede ser almacenada. Estas localizaciones están muy bien organizadas.
En las memorias el PLC debe ser capaz de almacenar:
Datos de control:
Instrucciones de usuario, programa.
Configuración del PLC.
Datos del proceso:
Señales de planta, entradas y salidas.
Variables internas, de bit y de palabra
Datos alfanuméricos y constantes.

2. TIPOS DE MEMORIAS
Llamamos memoria a
cualquier dispositivo que
nos permita almacenar
información en forma de
bits (ceros y unos).
No todas las memorias
son iguales; se distinguen
dos tipos fundamentales
de memorias

3. Memorias de Acceso Aleatorio
RAM
 Las memorias de Acceso Aleatorio son conocidas como memorias
RAM de la sigla en inglés Random Access Memory.
 Se caracterizan por ser memorias de lectura/escritura y contienen un
conjunto de variables de dirección que permiten seleccionar cualquier
dirección de memoria de forma directa e independiente de la posición en
la que se encuentre.
 Estas memorias son volátiles, es decir, que se
pierde la información cuando no hay energía y se
clasifican en dos categorías básicas: la RAM
estática y la RAM dinámica.
La memoria RAM se utiliza principalmente como memoria interna, y únicamente como memoria de
programa en el caso de que pueda asegurarse el mantenimiento de los datos con una batería exterior.

4. Memorias de Solo Lectura
ROM
 Las memorias de solo lectura son conocidas como memorias ROM (de la
sigla en inglés Read Only Memory).
 Se caracterizan por ser memorias de lectura y contienen celdas de
memoria no volátiles, es decir que la información almacenada se
conserva sin necesidad de energía.
 Este tipo de memoria se emplea para almacenar
información de forma permanente o información
que no cambie con mucha frecuencia
 La memoria ROM se utiliza para almacenar el
programa monitor del sistema.

5.  Memoria PROM
ROM programable (del inglés Programmable
Read Only Memory).
 Este tipo de memoria a diferencia de la ROM
no se programa durante el proceso de
fabricación, sino que la efectúa el usuario y
se puede realizar una sola vez, después de la
cual no se puede borrar o volver a almacenar
otra información.

6.  Memoria EPROM
ROM programable borrable. Este tipo de memoria es similar a la PROM con la
diferencia que la información se puede borrar y volver a grabar varias veces.
Las memorias EPROM se programan mediante un dispositivo electrónico, una vez
programada, una EPROM se puede borrar solamente mediante exposición a una
fuerte luz ultravioleta.
Es un tipo de memoria ROM que puede ser programada, borrada y reprogramada
eléctricamente, a diferencia de la EPROM que ha de borrarse mediante un aparato
que emite rayos ultravioleta.
 Memoria EEPROM
 Memoria FLASH
Es similar a la EEPROM, es decir que se puede programar y borrar
eléctricamente. Se caracteriza por tener alta capacidad para
almacenar información y es de fabricación sencilla, lo que
permite fabricar modelos de capacidad equivalente a las EPROM a
menor costo que las EEPROM. Esta tecnología es empleada en

7. Algunas características importantes y generales a todas las memorias,
se detallan a continuación.
Capacidad: representada por el número total de bits que pueden
ser almacenados, La capacidad de almacenamiento de una memoria
suele cuantificarse en bits, bytes (grupo de 8 bits), o words (grupo
de 16 bits).
Tiempo de acceso: Este corresponde al tiempo que tarda la
memoria en acceder a la información almacenada en una
dirección. Está determinado de acuerdo a la tecnología de la CPU.
RECUERDE que... La velocidad con que se pueden escribir y leer el
estado de las entradas y salidas juega un papel importante en la
velocidad de operación del PLC, por tal motivo para guardar esta
información se utilizan memorias tipo RAM que son muy rápidas.

8. MEMORIAS DE UN PLC
