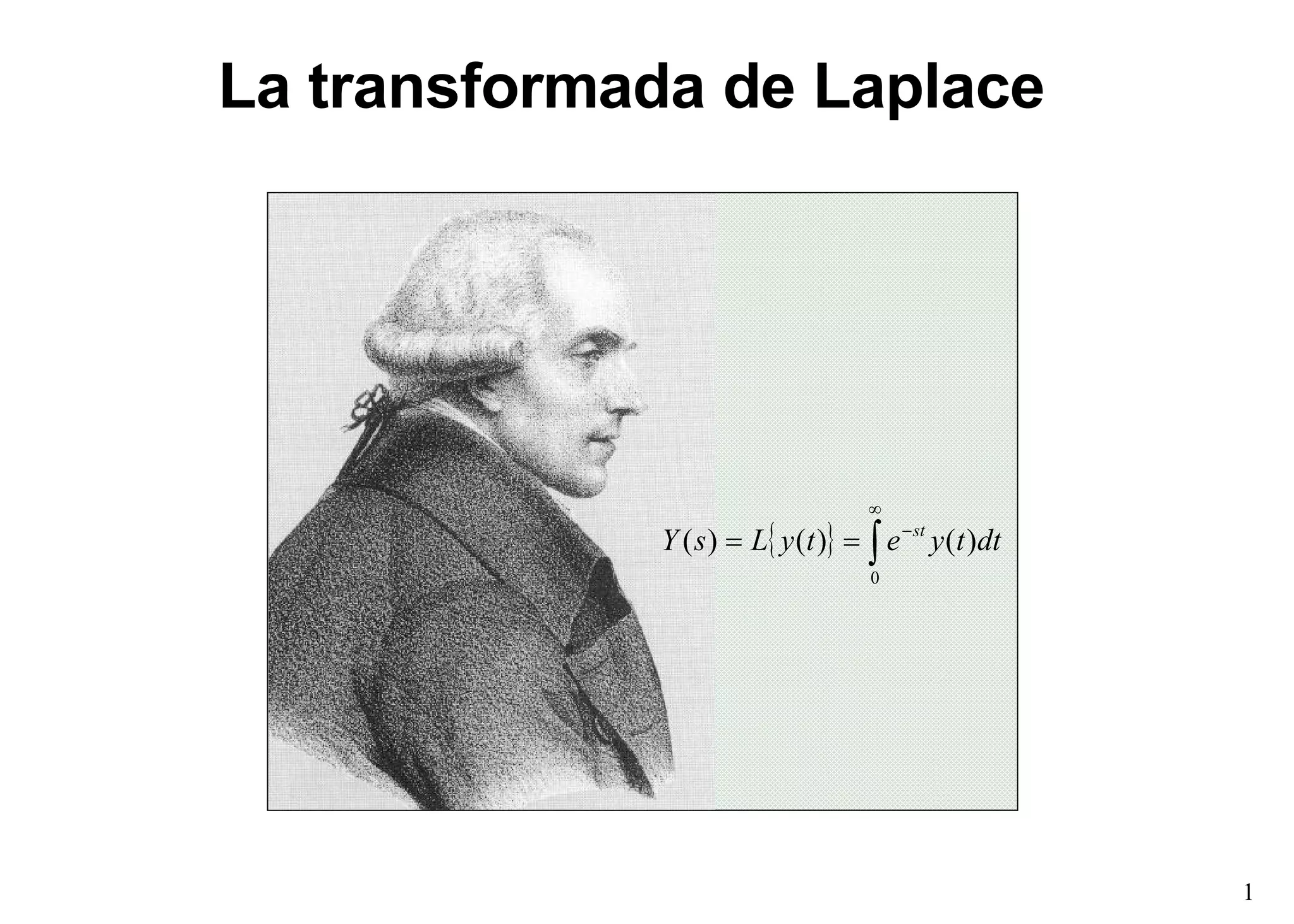

La transformada de Laplace

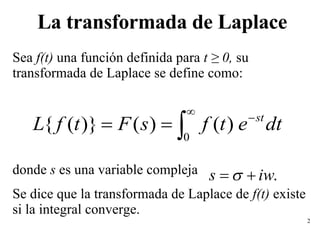

Sea  f(t)  una función definida para  t  ≥  0,  su transformada de Laplace se define como: donde  s  es una variable compleja  Se dice que la transformada de Laplace de  f(t)  existe si la integral converge. La transformada de Laplace
Pierre-Simon Laplace   (1749 - 1827)  "Podemos mirar el estado presente del universo como el efecto del pasado y la causa de su futuro. Se podría condensar un intelecto que en cualquier momento dado sabría todas las fuerzas que animan la naturaleza y las posiciones de los seres que la componen, si este intelecto fuera lo suficientemente vasto para someter los datos al análisis, podría condensar en una simple fórmula el movimiento de los grandes cuerpos del universo y del átomo más ligero; para tal intelecto nada podría ser incierto y el futuro así como el pasado estarían frente sus ojos."

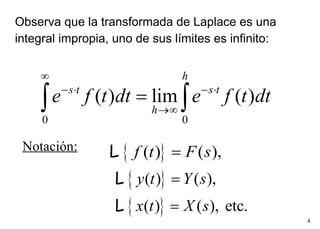

Observa que la transformada de Laplace es una  integral impropia, uno de sus límites es infinito: Notación:

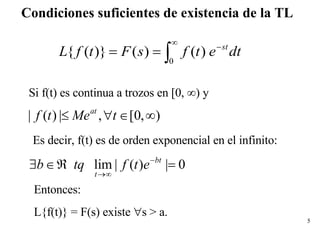

Condiciones suficientes de existencia de la TL Si f(t) es continua a trozos en [0,  ∞) y  Es decir, f(t) es de orden exponencial en el infinito:  Entonces: L{f(t)} = F(s) existe   s > a.

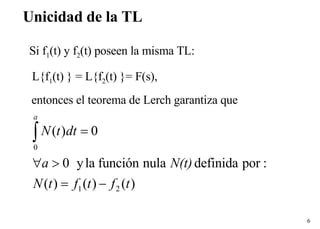

Unicidad de la TL Si f 1 (t) y f 2 (t) poseen la misma TL: L{f 1 (t) } = L{f 2 (t) }= F(s), entonces el teorema de Lerch garantiza que
Calcula la transformada de f(t) = 1: Nota: Obviamente L{a} = a/s y L{0} = 0.

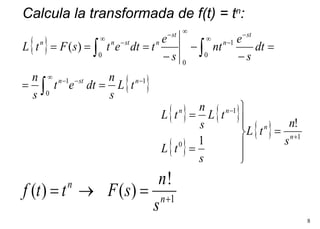

Calcula la transformada de f(t) = t n :

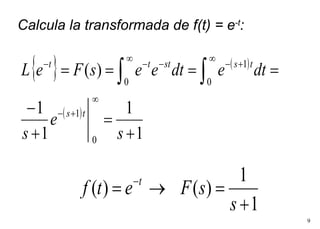

Calcula la transformada de f(t) = e -t :

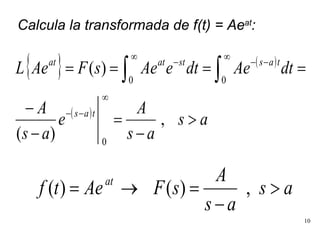

Calcula la transformada de f(t) = Ae at :

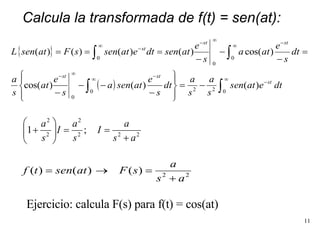

Calcula la transformada de f(t) = sen(at): Ejercicio: calcula F(s) para f(t) = cos(at)
Calculemos la transformada de f(t) = e iat :

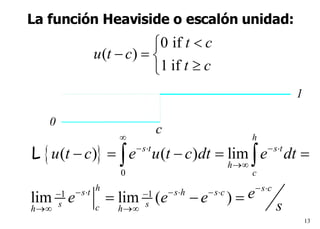

c 1 t La función Heaviside o escalón unidad: c 0 1
Función delta de Dirac área = 1 Sea la función parametrizada: Observemos que

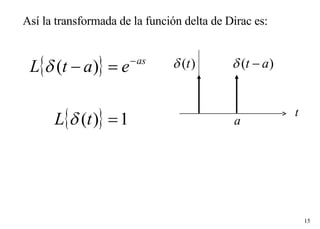

Así la transformada de la función delta de Dirac es:

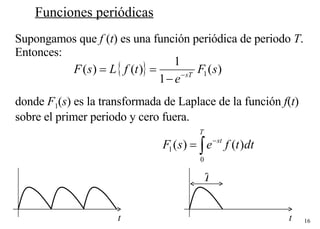

Funciones periódicas Supongamos que  f  ( t ) es una función periódica de periodo  T .  Entonces: donde  F 1 ( s ) es la transformada de Laplace de la función  f ( t )  sobre el primer periodo y cero fuera. T

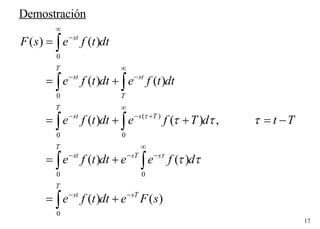

Demostración
Ejemplo: onda cuadrada a 2a

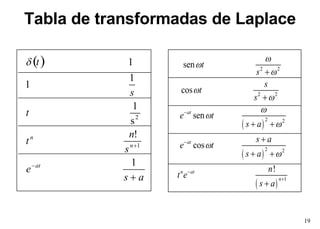

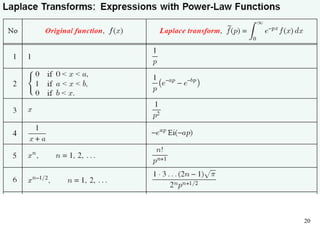

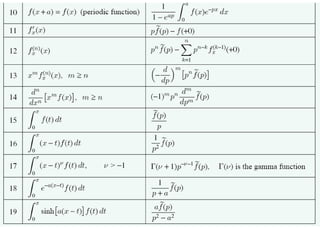

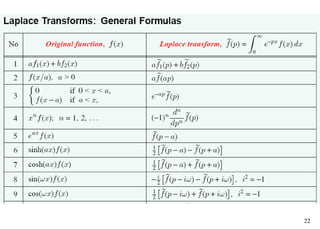

Tabla de transformadas de Laplace   a s e s n t t s t at n n    1 ! s 1 1 1 1 1 2 

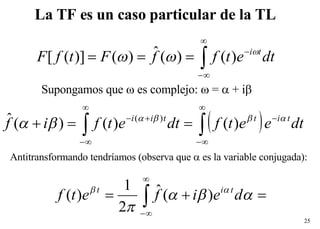

La TF es un caso particular de la TL Supongamos que    es complejo:    =    + i    Antitransformando tendríamos (observa que    es la variable conjugada):

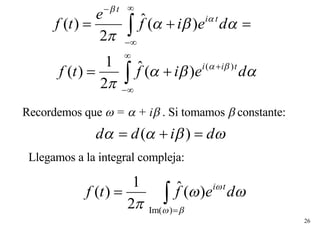

Recordemos que    =    + i    . Si tomamos    constante: Llegamos a la integral compleja:

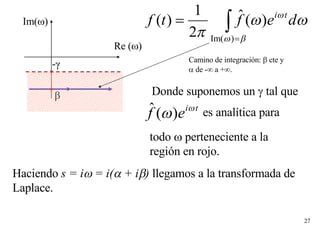

Re (  ) Im(  )  - γ es analítica para  todo    perteneciente a la  región en rojo. Camino de integración:    cte y    de - ∞ a  + ∞. Donde suponemos un    tal que Haciendo  s = i   = i(   + i  )  llegamos a la transformada de  Laplace.
Al proceso inverso de encontrar  f(t)  a partir de  F(s)  se le conoce como transformada inversa de Laplace y se obtiene mediante: conocida también como integral de Bromwich o integral de Fourier-Mellin.  Transformada inversa de Laplace

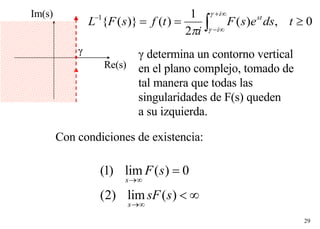

Re(s) Im(s) γ γ  determina un contorno vertical  en el plano complejo, tomado de  tal manera que todas las singularidades de F(s) queden  a su izquierda. Con condiciones de existencia:

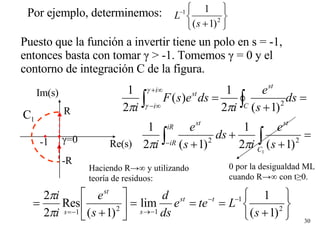

Por ejemplo, determinemos: Puesto que la función a invertir tiene un polo en s = -1,  entonces basta con tomar  γ > -1. Tomemos  γ = 0 y el  contorno de integración C de la figura.  Re(s) Im(s) γ=0 -1 C 1 R -R 0 por la desigualdad ML  cuando R ->∞  con t ≥0. Haciendo R ->∞  y utilizando  teoría de residuos:

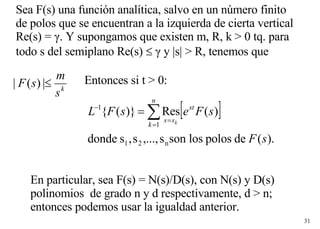

Sea F(s) una función analítica, salvo en un número finito  de polos que se encuentran a la izquierda de cierta vertical  Re(s) = γ. Y supongamos que existen m, R, k > 0 tq. para  todo s del semiplano Re(s)     γ y |s| > R, tenemos que Entonces si t > 0: En particular, sea F(s) = N(s)/D(s), con N(s) y D(s)  polinomios  de grado n y d respectivamente, d > n;  entonces podemos usar la igualdad anterior.

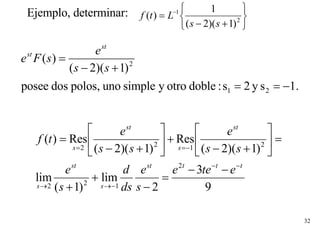

Ejemplo, determinar:

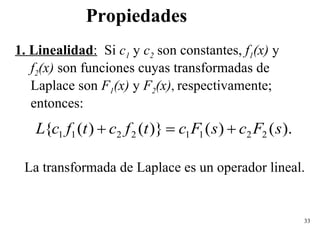

1. Linealidad :   Si  c 1  y  c 2  son constantes,  f 1 (x)  y  f 2 (x)  son funciones cuyas transformadas de Laplace son  F 1 (x)  y  F 2 (x) ,  respectivamente;   entonces: La transformada de Laplace es un operador lineal. Propiedades

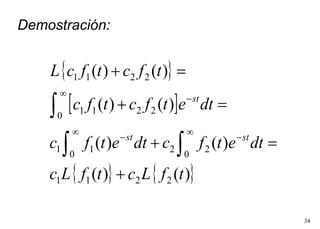

Demostración:
2. Desplazamiento temporal   ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( 0 0 0 0 0 0 0 0 0 0 s F e t t d f e e dt t t f e dt t t u t t f e s X dt t f e s F st s st t st st st                            

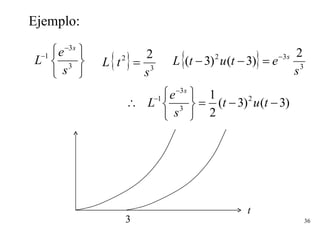

Ejemplo: 3 t

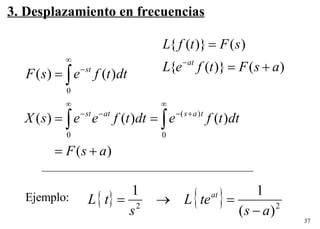

3. Desplazamiento en frecuencias Ejemplo:

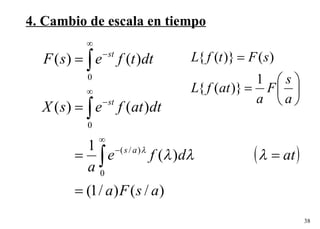

4. Cambio de escala en tiempo

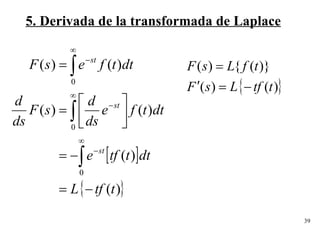

5. Derivada de la transformada de Laplace

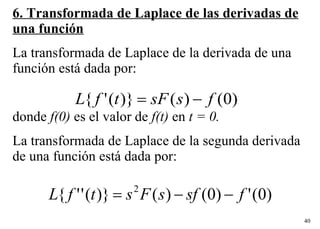

6. Transformada de Laplace de las derivadas de una función La transformada de Laplace de la derivada de una función está dada por:  donde  f(0)  es el valor de  f(t)  en  t = 0. La transformada de Laplace de la segunda derivada de una función está dada por:

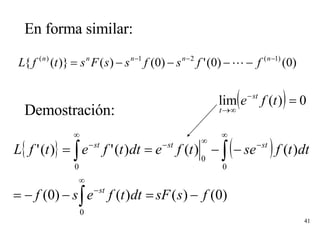

En forma similar: Demostración:

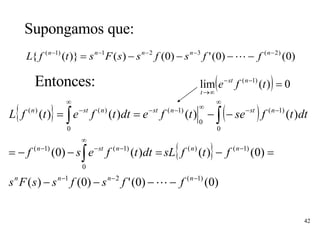

Supongamos que: Entonces:

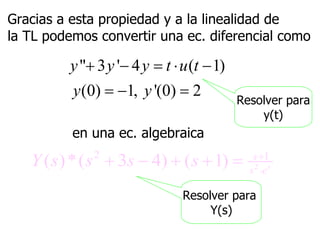

Gracias a esta propiedad y a la linealidad de  la TL podemos convertir una ec. diferencial como en una ec. algebraica Resolver para y(t) Resolver para  Y(s)

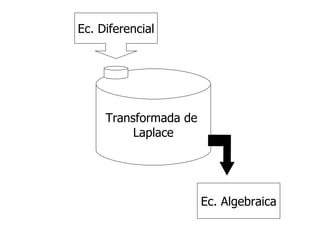

Ec. Diferencial Ec. Algebraica Transformada de  Laplace
Si resolvemos la ec. algebraica: y encontramos la transformada inversa de Laplace de la solución,  Y(s) , encontraremos la solución de la ec. diferencial.

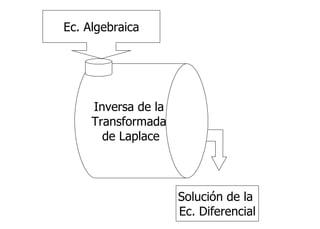

Ec. Algebraica Solución de la  Ec. Diferencial Inversa de la  Transformada  de Laplace

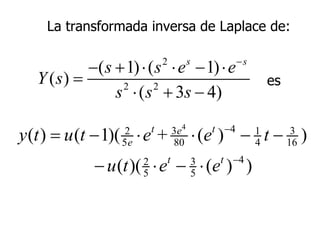

La transformada inversa de Laplace de: es

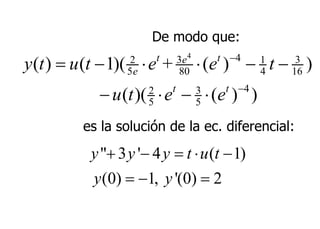

es la solución de la ec. diferencial: De modo que:

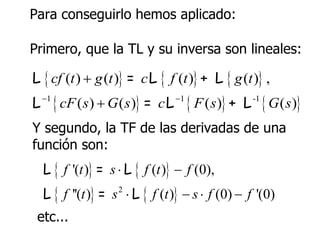

Para conseguirlo hemos aplicado: Primero, que la TL y su inversa son lineales: etc... Y segundo, la TF de las derivadas de una  función son:

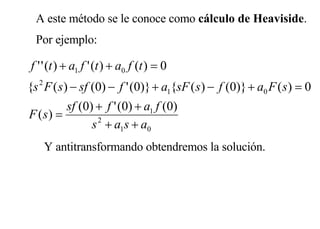

A este método se le conoce como  cálculo de Heaviside . Por ejemplo: Y antitransformando obtendremos la solución.

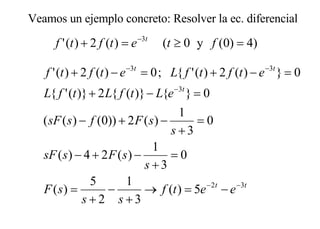

Veamos un ejemplo concreto: Resolver la ec. diferencial

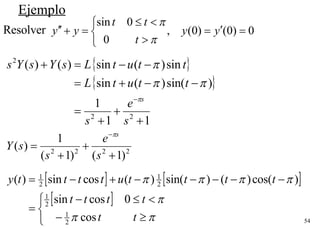

Ejemplo Resolver

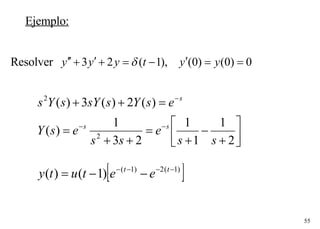

Ejemplo: Resolver

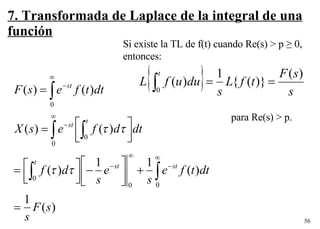

7. Transformada de Laplace de la integral de una función Si existe la TL de f(t) cuando Re(s) > p  ≥ 0,  entonces: para Re(s) > p.

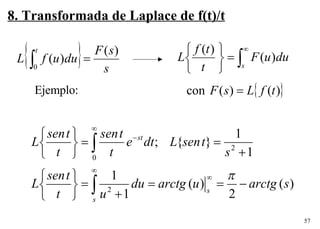

Ejemplo: 8. Transformada de Laplace de f(t)/t
Ejemplo: 9. TF de f(t)cos(at) y f(t)sen(at)

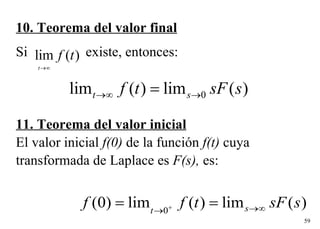

10. Teorema del valor final Si   existe, entonces: 11. Teorema del valor inicial El valor inicial  f(0)  de la función  f(t)  cuya  transformada de Laplace es  F(s),  es:

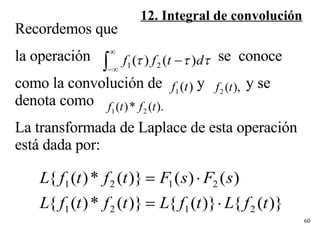

Recordemos que la operación   se  conoce  como la convolución de  y    y se denota como  La transformada de Laplace de esta operación está dada por:  12. Integral de convolución

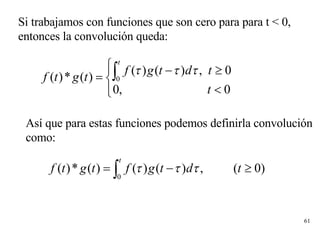

Si trabajamos con funciones que son cero para para t < 0,  entonces la convolución queda: Así que para estas funciones podemos definirla convolución  como:

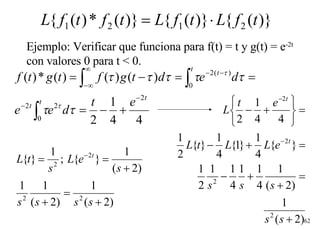

Ejemplo: Verificar que funciona para f(t) = t y g(t) = e -2t  con valores 0 para t < 0.
De hecho, podemos utilizar la convolución para encontrar  transformadas inversas de Laplace:

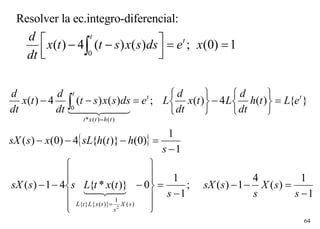

Resolver la ec.integro-diferencial:

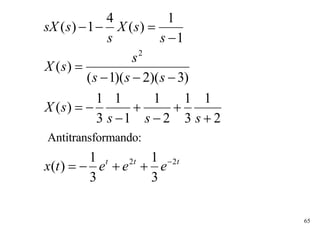

Antitransformando:
Raíces del denominador  D ( s ) o polos de F(s): Caso I  – Polos reales simples Caso II  – Polos reales múltiples Caso III – Polos complejos conjugados Caso IV – Polos complejos conjugados   múltiples Desarrollo en fracciones parciales:  Se utiliza para facilitar el cálculo de la transformada inversa,  descomponiendo la función en componentes más sencillos.

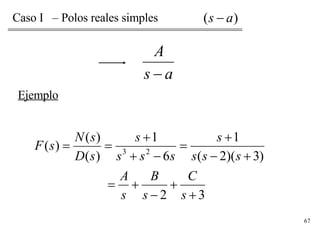

Ejemplo Caso I  – Polos reales simples

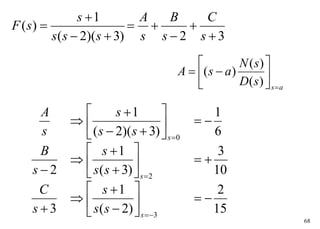

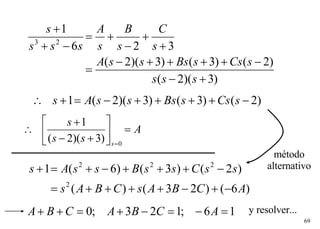

método alternativo y resolver...

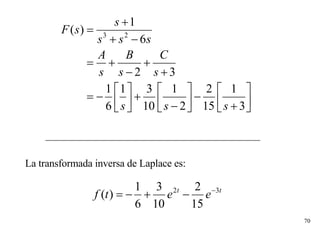

La transformada inversa de Laplace es:

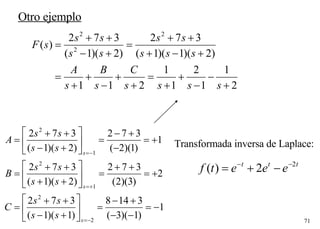

Otro ejemplo Transformada inversa de Laplace:

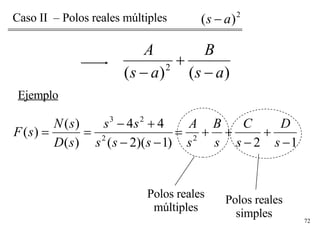

Caso II  – Polos reales múltiples Ejemplo Polos reales simples Polos reales múltiples

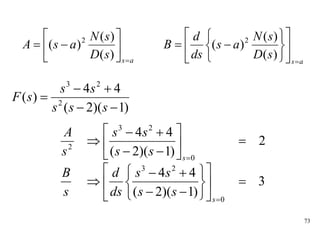

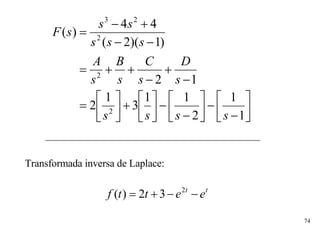

Transformada inversa de Laplace:
En general, para polos reales múltiples:

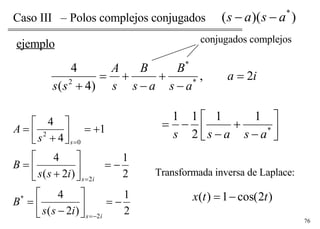

Caso III  – Polos complejos conjugados ejemplo conjugados complejos Transformada inversa de Laplace:
ejemplo Transformada inversa de Laplace: donde

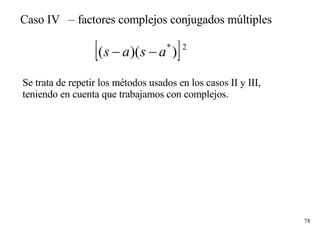

Se trata de repetir los métodos usados en los casos II y III, teniendo en cuenta que trabajamos con complejos. Caso IV  – factores complejos conjugados múltiples

Más contenido relacionado

La actualidad más candente

Transformada de una Derivada
Transformada de una DerivadaTransformada de una Derivada
Transformada de una Derivada
Saul Olaf Loaiza Meléndez

Aplicacion de las ecuaciones diferenciales de orden superior
Aplicacion de las ecuaciones diferenciales de orden superiorAplicacion de las ecuaciones diferenciales de orden superior
Aplicacion de las ecuaciones diferenciales de orden superior
Isai Esparza Agustin

Solucionario ecuaciones1
Solucionario ecuaciones1Solucionario ecuaciones1
Solucionario ecuaciones1
ERICK CONDE

Ejercicios resueltos edo exactas
Ejercicios resueltos edo exactasEjercicios resueltos edo exactas
Ejercicios resueltos edo exactas
Yerikson Huz

Aplicaciones de calculo de integrales dobles y triples
Aplicaciones de calculo de integrales dobles y triplesAplicaciones de calculo de integrales dobles y triples
Aplicaciones de calculo de integrales dobles y triples
walterabel03

Aplicaciones funciones vectoriales
Aplicaciones funciones vectorialesAplicaciones funciones vectoriales
Aplicaciones funciones vectoriales
YOLVI ADRIANA CORDOBA BUITRAGO

Independencia Lineal y Wronskiano
Independencia Lineal y Wronskiano Independencia Lineal y Wronskiano
Independencia Lineal y Wronskiano
Diego Salazar

Aplicaciones de las series de fourier en el área de la ingeníeria
Aplicaciones de las series de fourier en el área de la ingeníeriaAplicaciones de las series de fourier en el área de la ingeníeria
Aplicaciones de las series de fourier en el área de la ingeníeria
elen mora

VECTOR TANGENTE NORMAL Y BINORMAL
VECTOR TANGENTE NORMAL Y BINORMALVECTOR TANGENTE NORMAL Y BINORMAL
VECTOR TANGENTE NORMAL Y BINORMAL
Mario Muruato

Diferenciación numérica Metodos Numericos
Diferenciación numérica Metodos NumericosDiferenciación numérica Metodos Numericos
Diferenciación numérica Metodos Numericos
Tensor

Ejercicios resueltos(f.vectoriales)(1)
Ejercicios resueltos(f.vectoriales)(1)Ejercicios resueltos(f.vectoriales)(1)
Ejercicios resueltos(f.vectoriales)(1)
ratix

Solucionario ecuaciones2
Solucionario ecuaciones2Solucionario ecuaciones2
Solucionario ecuaciones2
ERICK CONDE

Aplicaciones de las ecuaciones diferenciales
Aplicaciones de las ecuaciones diferenciales Aplicaciones de las ecuaciones diferenciales
Aplicaciones de las ecuaciones diferenciales
Ingeniero Edwin Torres Rodríguez

Movimiento subamortiguado
Movimiento subamortiguadoMovimiento subamortiguado
Movimiento subamortiguado
jnicolers

Serie de-taylor-y-maclaurin
Serie de-taylor-y-maclaurinSerie de-taylor-y-maclaurin
Serie de-taylor-y-maclaurin
FaveeLa Natsuko

Ecuaciones Diferenciales - La Transformada de Laplace
Ecuaciones Diferenciales - La Transformada de LaplaceEcuaciones Diferenciales - La Transformada de Laplace
Ecuaciones Diferenciales - La Transformada de Laplace
Kike Prieto

Ecuaciones diferenciales exactas y por factor integrante
Ecuaciones diferenciales exactas y por factor integranteEcuaciones diferenciales exactas y por factor integrante
Ecuaciones diferenciales exactas y por factor integrante
Flightshox

definición, aplicación e importancia de la transformada de Laplace en la inge...
definición, aplicación e importancia de la transformada de Laplace en la inge...definición, aplicación e importancia de la transformada de Laplace en la inge...
definición, aplicación e importancia de la transformada de Laplace en la inge...
hendrickp

Transformada de laplace (tablas)
Transformada de laplace (tablas)Transformada de laplace (tablas)
Transformada de laplace (tablas)
MateoLeonidez

G5 oscilaciones
G5 oscilacionesG5 oscilaciones
G5 oscilaciones
Centro de Multimedios


La actualidad más candente (20)

Transformada de una Derivada
Transformada de una DerivadaTransformada de una Derivada
Transformada de una Derivada

Aplicacion de las ecuaciones diferenciales de orden superior
Aplicacion de las ecuaciones diferenciales de orden superiorAplicacion de las ecuaciones diferenciales de orden superior
Aplicacion de las ecuaciones diferenciales de orden superior

Solucionario ecuaciones1
Solucionario ecuaciones1Solucionario ecuaciones1
Solucionario ecuaciones1

Ejercicios resueltos edo exactas
Ejercicios resueltos edo exactasEjercicios resueltos edo exactas
Ejercicios resueltos edo exactas

Aplicaciones de calculo de integrales dobles y triples
Aplicaciones de calculo de integrales dobles y triplesAplicaciones de calculo de integrales dobles y triples
Aplicaciones de calculo de integrales dobles y triples

Aplicaciones funciones vectoriales
Aplicaciones funciones vectorialesAplicaciones funciones vectoriales
Aplicaciones funciones vectoriales

Independencia Lineal y Wronskiano
Independencia Lineal y Wronskiano Independencia Lineal y Wronskiano
Independencia Lineal y Wronskiano

Aplicaciones de las series de fourier en el área de la ingeníeria
Aplicaciones de las series de fourier en el área de la ingeníeriaAplicaciones de las series de fourier en el área de la ingeníeria
Aplicaciones de las series de fourier en el área de la ingeníeria

VECTOR TANGENTE NORMAL Y BINORMAL
VECTOR TANGENTE NORMAL Y BINORMALVECTOR TANGENTE NORMAL Y BINORMAL
VECTOR TANGENTE NORMAL Y BINORMAL

Diferenciación numérica Metodos Numericos
Diferenciación numérica Metodos NumericosDiferenciación numérica Metodos Numericos
Diferenciación numérica Metodos Numericos

Ejercicios resueltos(f.vectoriales)(1)
Ejercicios resueltos(f.vectoriales)(1)Ejercicios resueltos(f.vectoriales)(1)
Ejercicios resueltos(f.vectoriales)(1)

Solucionario ecuaciones2
Solucionario ecuaciones2Solucionario ecuaciones2
Solucionario ecuaciones2

Aplicaciones de las ecuaciones diferenciales
Aplicaciones de las ecuaciones diferenciales Aplicaciones de las ecuaciones diferenciales
Aplicaciones de las ecuaciones diferenciales

Movimiento subamortiguado
Movimiento subamortiguadoMovimiento subamortiguado
Movimiento subamortiguado

Serie de-taylor-y-maclaurin
Serie de-taylor-y-maclaurinSerie de-taylor-y-maclaurin
Serie de-taylor-y-maclaurin

Ecuaciones Diferenciales - La Transformada de Laplace
Ecuaciones Diferenciales - La Transformada de LaplaceEcuaciones Diferenciales - La Transformada de Laplace
Ecuaciones Diferenciales - La Transformada de Laplace

Ecuaciones diferenciales exactas y por factor integrante
Ecuaciones diferenciales exactas y por factor integranteEcuaciones diferenciales exactas y por factor integrante
Ecuaciones diferenciales exactas y por factor integrante

definición, aplicación e importancia de la transformada de Laplace en la inge...
definición, aplicación e importancia de la transformada de Laplace en la inge...definición, aplicación e importancia de la transformada de Laplace en la inge...
definición, aplicación e importancia de la transformada de Laplace en la inge...

Transformada de laplace (tablas)
Transformada de laplace (tablas)Transformada de laplace (tablas)
Transformada de laplace (tablas)

G5 oscilaciones
G5 oscilacionesG5 oscilaciones
G5 oscilaciones


Destacado

La Transformada De Laplace
La Transformada De LaplaceLa Transformada De Laplace
La Transformada De Laplace
Dianitolis

Tabla de Dualidad Transformada Z, Transformada de LaPlace y Discreta.
Tabla de Dualidad Transformada Z, Transformada de LaPlace y Discreta.Tabla de Dualidad Transformada Z, Transformada de LaPlace y Discreta.
Tabla de Dualidad Transformada Z, Transformada de LaPlace y Discreta.
Angel Perez

Transformadas de laplace
Transformadas de laplaceTransformadas de laplace
Transformadas de laplace
sadamssh

Aplicaciones La Transformada De Laplace
Aplicaciones La Transformada De LaplaceAplicaciones La Transformada De Laplace
Aplicaciones La Transformada De Laplace
KJEP

Ecuaciones diferenciales demostracion laplace cos(t)
Ecuaciones diferenciales demostracion laplace cos(t)Ecuaciones diferenciales demostracion laplace cos(t)
Ecuaciones diferenciales demostracion laplace cos(t)
Velmuz Buzz

ecuaciones diferenciales de variables separables y ecuaciones diferenciales r...
ecuaciones diferenciales de variables separables y ecuaciones diferenciales r...ecuaciones diferenciales de variables separables y ecuaciones diferenciales r...
ecuaciones diferenciales de variables separables y ecuaciones diferenciales r...
ÁLGEBRA LINEAL ECUACIONES DIFERENCIALES

Aplicaciones Reales Laplace
Aplicaciones Reales LaplaceAplicaciones Reales Laplace
Aplicaciones Reales Laplace
Gabriel Rafael Lacayo Saballos

Tabla de transformadas de laplace
Tabla de transformadas de laplaceTabla de transformadas de laplace
Tabla de transformadas de laplace
Mauricio Espinoza Fajardo

Solucionario ecuaciones diferenciales dennis zill[7a edicion]
Solucionario ecuaciones diferenciales dennis zill[7a edicion]Solucionario ecuaciones diferenciales dennis zill[7a edicion]
Solucionario ecuaciones diferenciales dennis zill[7a edicion]
Laura Cortes

G1 transformada de laplace
G1 transformada de laplaceG1 transformada de laplace
G1 transformada de laplace
Centro de Multimedios

Solucionario de dennis g zill ecuaciones diferenciales
Solucionario de dennis g zill   ecuaciones diferencialesSolucionario de dennis g zill   ecuaciones diferenciales
Solucionario de dennis g zill ecuaciones diferenciales
jhonpablo8830


Destacado (11)

La Transformada De Laplace
La Transformada De LaplaceLa Transformada De Laplace
La Transformada De Laplace

Tabla de Dualidad Transformada Z, Transformada de LaPlace y Discreta.
Tabla de Dualidad Transformada Z, Transformada de LaPlace y Discreta.Tabla de Dualidad Transformada Z, Transformada de LaPlace y Discreta.
Tabla de Dualidad Transformada Z, Transformada de LaPlace y Discreta.

Transformadas de laplace
Transformadas de laplaceTransformadas de laplace
Transformadas de laplace

Aplicaciones La Transformada De Laplace
Aplicaciones La Transformada De LaplaceAplicaciones La Transformada De Laplace
Aplicaciones La Transformada De Laplace

Ecuaciones diferenciales demostracion laplace cos(t)
Ecuaciones diferenciales demostracion laplace cos(t)Ecuaciones diferenciales demostracion laplace cos(t)
Ecuaciones diferenciales demostracion laplace cos(t)

ecuaciones diferenciales de variables separables y ecuaciones diferenciales r...
ecuaciones diferenciales de variables separables y ecuaciones diferenciales r...ecuaciones diferenciales de variables separables y ecuaciones diferenciales r...
ecuaciones diferenciales de variables separables y ecuaciones diferenciales r...

Aplicaciones Reales Laplace
Aplicaciones Reales LaplaceAplicaciones Reales Laplace
Aplicaciones Reales Laplace

Tabla de transformadas de laplace
Tabla de transformadas de laplaceTabla de transformadas de laplace
Tabla de transformadas de laplace

Solucionario ecuaciones diferenciales dennis zill[7a edicion]
Solucionario ecuaciones diferenciales dennis zill[7a edicion]Solucionario ecuaciones diferenciales dennis zill[7a edicion]
Solucionario ecuaciones diferenciales dennis zill[7a edicion]

G1 transformada de laplace
G1 transformada de laplaceG1 transformada de laplace
G1 transformada de laplace

Solucionario de dennis g zill ecuaciones diferenciales
Solucionario de dennis g zill   ecuaciones diferencialesSolucionario de dennis g zill   ecuaciones diferenciales
Solucionario de dennis g zill ecuaciones diferenciales


Similar a 11 Transformada De Laplace

Transformada inversa de laplace
Transformada inversa de laplaceTransformada inversa de laplace
Transformada inversa de laplace
David Palacios

Transformada de laplace
Transformada de laplaceTransformada de laplace
Transformada de laplace
RICARDOBOADALOPEZ

G2 monografia transformada de laplace
G2 monografia transformada de laplaceG2 monografia transformada de laplace
G2 monografia transformada de laplace
Centro de Multimedios

Tema iii transformada de laplace matematica iv uts
Tema iii transformada de laplace matematica iv utsTema iii transformada de laplace matematica iv uts
Tema iii transformada de laplace matematica iv uts
Julio Barreto Garcia

Laplace
LaplaceLaplace
TRANSFORMADA DE LAPLACE
 TRANSFORMADA DE LAPLACE TRANSFORMADA DE LAPLACE
TRANSFORMADA DE LAPLACE
Jhane Bahar

Unidad 3 ed
Unidad 3 edUnidad 3 ed
Unidad 3 ed
Hector Torres

Ampte07
Ampte07Ampte07
TEORÍA E.D.
TEORÍA E.D.TEORÍA E.D.
TEORÍA E.D.
Sarai Hernandez

Derivada de la transformada
Derivada de la transformadaDerivada de la transformada
Derivada de la transformada
Marco Antonio Rodriguez Angulo

oriana hidalgo
oriana hidalgooriana hidalgo
oriana hidalgo
orianahidalgo25

Tanformacion laplace
Tanformacion laplaceTanformacion laplace
Tanformacion laplace
luisMontesdeOca21

Teoria de tranformada de la place
Teoria de tranformada de la placeTeoria de tranformada de la place
Teoria de tranformada de la place
AngelMO7

Unidad iii
Unidad iiiUnidad iii
Transformada de laplace
Transformada de laplaceTransformada de laplace
Transformada de laplace
Wilfredy Inciarte

Transformada de laplace
Transformada de laplaceTransformada de laplace
Transformada de laplace
UNI - UCH - UCV - UNMSM - UNFV

Resumen laplace
Resumen laplaceResumen laplace
Resumen laplace
jorge Garcia

5.Transformada_de_Laplace.pdf
5.Transformada_de_Laplace.pdf5.Transformada_de_Laplace.pdf
5.Transformada_de_Laplace.pdf
CeliaOrdiales

Transformada de Laplace
Transformada de LaplaceTransformada de Laplace
Transformada de Laplace
Diego Salazar

Transformada de laplace
Transformada de laplaceTransformada de laplace
Transformada de laplace
genessis_10


Similar a 11 Transformada De Laplace (20)

Transformada inversa de laplace
Transformada inversa de laplaceTransformada inversa de laplace
Transformada inversa de laplace

Transformada de laplace
Transformada de laplaceTransformada de laplace
Transformada de laplace

G2 monografia transformada de laplace
G2 monografia transformada de laplaceG2 monografia transformada de laplace
G2 monografia transformada de laplace

Tema iii transformada de laplace matematica iv uts
Tema iii transformada de laplace matematica iv utsTema iii transformada de laplace matematica iv uts
Tema iii transformada de laplace matematica iv uts

Laplace
LaplaceLaplace
Laplace

TRANSFORMADA DE LAPLACE
 TRANSFORMADA DE LAPLACE TRANSFORMADA DE LAPLACE
TRANSFORMADA DE LAPLACE

Unidad 3 ed
Unidad 3 edUnidad 3 ed
Unidad 3 ed

Ampte07
Ampte07Ampte07
Ampte07

TEORÍA E.D.
TEORÍA E.D.TEORÍA E.D.
TEORÍA E.D.

Derivada de la transformada
Derivada de la transformadaDerivada de la transformada
Derivada de la transformada

oriana hidalgo
oriana hidalgooriana hidalgo
oriana hidalgo

Tanformacion laplace
Tanformacion laplaceTanformacion laplace
Tanformacion laplace

Teoria de tranformada de la place
Teoria de tranformada de la placeTeoria de tranformada de la place
Teoria de tranformada de la place

Unidad iii
Unidad iiiUnidad iii
Unidad iii

Transformada de laplace
Transformada de laplaceTransformada de laplace
Transformada de laplace

Transformada de laplace
Transformada de laplaceTransformada de laplace
Transformada de laplace

Resumen laplace
Resumen laplaceResumen laplace
Resumen laplace

5.Transformada_de_Laplace.pdf
5.Transformada_de_Laplace.pdf5.Transformada_de_Laplace.pdf
5.Transformada_de_Laplace.pdf

Transformada de Laplace
Transformada de LaplaceTransformada de Laplace
Transformada de Laplace

Transformada de laplace
Transformada de laplaceTransformada de laplace
Transformada de laplace


11 Transformada De Laplace

  • 2. Sea f(t) una función definida para t ≥ 0, su transformada de Laplace se define como: donde s es una variable compleja Se dice que la transformada de Laplace de f(t) existe si la integral converge. La transformada de Laplace
  • 3. Pierre-Simon Laplace (1749 - 1827) &quot;Podemos mirar el estado presente del universo como el efecto del pasado y la causa de su futuro. Se podría condensar un intelecto que en cualquier momento dado sabría todas las fuerzas que animan la naturaleza y las posiciones de los seres que la componen, si este intelecto fuera lo suficientemente vasto para someter los datos al análisis, podría condensar en una simple fórmula el movimiento de los grandes cuerpos del universo y del átomo más ligero; para tal intelecto nada podría ser incierto y el futuro así como el pasado estarían frente sus ojos.&quot;
  • 4. Observa que la transformada de Laplace es una integral impropia, uno de sus límites es infinito: Notación:
  • 5. Condiciones suficientes de existencia de la TL Si f(t) es continua a trozos en [0, ∞) y Es decir, f(t) es de orden exponencial en el infinito: Entonces: L{f(t)} = F(s) existe  s > a.
  • 6. Unicidad de la TL Si f 1 (t) y f 2 (t) poseen la misma TL: L{f 1 (t) } = L{f 2 (t) }= F(s), entonces el teorema de Lerch garantiza que
  • 7. Calcula la transformada de f(t) = 1: Nota: Obviamente L{a} = a/s y L{0} = 0.
  • 8. Calcula la transformada de f(t) = t n :
  • 9. Calcula la transformada de f(t) = e -t :
  • 10. Calcula la transformada de f(t) = Ae at :
  • 11. Calcula la transformada de f(t) = sen(at): Ejercicio: calcula F(s) para f(t) = cos(at)
  • 12. Calculemos la transformada de f(t) = e iat :
  • 13. c 1 t La función Heaviside o escalón unidad: c 0 1
  • 14. Función delta de Dirac área = 1 Sea la función parametrizada: Observemos que
  • 15. Así la transformada de la función delta de Dirac es:
  • 16. Funciones periódicas Supongamos que f ( t ) es una función periódica de periodo T . Entonces: donde F 1 ( s ) es la transformada de Laplace de la función f ( t ) sobre el primer periodo y cero fuera. T
  • 19. Tabla de transformadas de Laplace   a s e s n t t s t at n n    1 ! s 1 1 1 1 1 2 
  • 20.
  • 21.
  • 22.
  • 23.

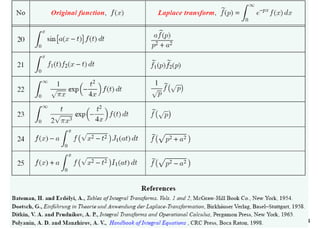

  • 24.
  • 25. La TF es un caso particular de la TL Supongamos que  es complejo:  =  + i  Antitransformando tendríamos (observa que  es la variable conjugada):
  • 26. Recordemos que  =  + i  . Si tomamos  constante: Llegamos a la integral compleja:
  • 27. Re (  ) Im(  )  - γ es analítica para todo  perteneciente a la región en rojo. Camino de integración:  cte y  de - ∞ a + ∞. Donde suponemos un  tal que Haciendo s = i  = i(  + i  ) llegamos a la transformada de Laplace.
  • 28. Al proceso inverso de encontrar f(t) a partir de F(s) se le conoce como transformada inversa de Laplace y se obtiene mediante: conocida también como integral de Bromwich o integral de Fourier-Mellin. Transformada inversa de Laplace
  • 29. Re(s) Im(s) γ γ determina un contorno vertical en el plano complejo, tomado de tal manera que todas las singularidades de F(s) queden a su izquierda. Con condiciones de existencia:
  • 30. Por ejemplo, determinemos: Puesto que la función a invertir tiene un polo en s = -1, entonces basta con tomar γ > -1. Tomemos γ = 0 y el contorno de integración C de la figura. Re(s) Im(s) γ=0 -1 C 1 R -R 0 por la desigualdad ML cuando R ->∞ con t ≥0. Haciendo R ->∞ y utilizando teoría de residuos:
  • 31. Sea F(s) una función analítica, salvo en un número finito de polos que se encuentran a la izquierda de cierta vertical Re(s) = γ. Y supongamos que existen m, R, k > 0 tq. para todo s del semiplano Re(s)  γ y |s| > R, tenemos que Entonces si t > 0: En particular, sea F(s) = N(s)/D(s), con N(s) y D(s) polinomios de grado n y d respectivamente, d > n; entonces podemos usar la igualdad anterior.
  • 33. 1. Linealidad : Si c 1 y c 2 son constantes, f 1 (x) y f 2 (x) son funciones cuyas transformadas de Laplace son F 1 (x) y F 2 (x) , respectivamente; entonces: La transformada de Laplace es un operador lineal. Propiedades
  • 35. 2. Desplazamiento temporal   ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( 0 0 0 0 0 0 0 0 0 0 s F e t t d f e e dt t t f e dt t t u t t f e s X dt t f e s F st s st t st st st                            
  • 37. 3. Desplazamiento en frecuencias Ejemplo:
  • 38. 4. Cambio de escala en tiempo
  • 39. 5. Derivada de la transformada de Laplace
  • 40. 6. Transformada de Laplace de las derivadas de una función La transformada de Laplace de la derivada de una función está dada por: donde f(0) es el valor de f(t) en t = 0. La transformada de Laplace de la segunda derivada de una función está dada por:
  • 41. En forma similar: Demostración:

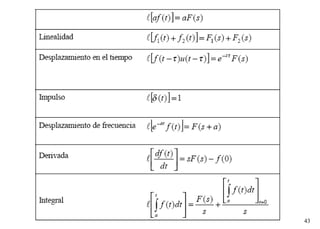

  • 43.
  • 44.
  • 45. Gracias a esta propiedad y a la linealidad de la TL podemos convertir una ec. diferencial como en una ec. algebraica Resolver para y(t) Resolver para Y(s)
  • 46. Ec. Diferencial Ec. Algebraica Transformada de Laplace
  • 47. Si resolvemos la ec. algebraica: y encontramos la transformada inversa de Laplace de la solución, Y(s) , encontraremos la solución de la ec. diferencial.
  • 48. Ec. Algebraica Solución de la Ec. Diferencial Inversa de la Transformada de Laplace
  • 49. La transformada inversa de Laplace de: es
  • 50. es la solución de la ec. diferencial: De modo que:
  • 51. Para conseguirlo hemos aplicado: Primero, que la TL y su inversa son lineales: etc... Y segundo, la TF de las derivadas de una función son:
  • 52. A este método se le conoce como cálculo de Heaviside . Por ejemplo: Y antitransformando obtendremos la solución.
  • 53. Veamos un ejemplo concreto: Resolver la ec. diferencial
  • 56. 7. Transformada de Laplace de la integral de una función Si existe la TL de f(t) cuando Re(s) > p ≥ 0, entonces: para Re(s) > p.
  • 57. Ejemplo: 8. Transformada de Laplace de f(t)/t
  • 58. Ejemplo: 9. TF de f(t)cos(at) y f(t)sen(at)
  • 59. 10. Teorema del valor final Si existe, entonces: 11. Teorema del valor inicial El valor inicial f(0) de la función f(t) cuya transformada de Laplace es F(s), es:
  • 60. Recordemos que la operación se conoce como la convolución de y y se denota como La transformada de Laplace de esta operación está dada por: 12. Integral de convolución
  • 61. Si trabajamos con funciones que son cero para para t < 0, entonces la convolución queda: Así que para estas funciones podemos definirla convolución como:
  • 62. Ejemplo: Verificar que funciona para f(t) = t y g(t) = e -2t con valores 0 para t < 0.
  • 63. De hecho, podemos utilizar la convolución para encontrar transformadas inversas de Laplace:
  • 66. Raíces del denominador D ( s ) o polos de F(s): Caso I – Polos reales simples Caso II – Polos reales múltiples Caso III – Polos complejos conjugados Caso IV – Polos complejos conjugados múltiples Desarrollo en fracciones parciales: Se utiliza para facilitar el cálculo de la transformada inversa, descomponiendo la función en componentes más sencillos.
  • 67. Ejemplo Caso I – Polos reales simples
  • 68.
  • 69. método alternativo y resolver...
  • 70. La transformada inversa de Laplace es:
  • 71. Otro ejemplo Transformada inversa de Laplace:
  • 72. Caso II – Polos reales múltiples Ejemplo Polos reales simples Polos reales múltiples
  • 73.
  • 75. En general, para polos reales múltiples:
  • 76. Caso III – Polos complejos conjugados ejemplo conjugados complejos Transformada inversa de Laplace:
  • 77. ejemplo Transformada inversa de Laplace: donde
  • 78. Se trata de repetir los métodos usados en los casos II y III, teniendo en cuenta que trabajamos con complejos. Caso IV – factores complejos conjugados múltiples
