1. CAPNOGRAFIA
RIVERA SOTO CHRISTIAN
R2 NEUMOLOGIA

2. Conceptos Previos

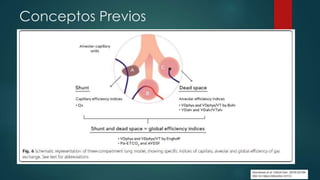

4. Conceptos Previos

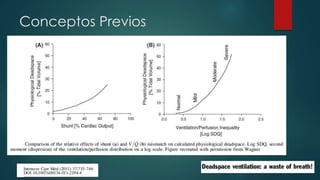

5. Conceptos Previos

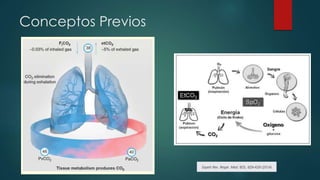

6. Conceptos Previos

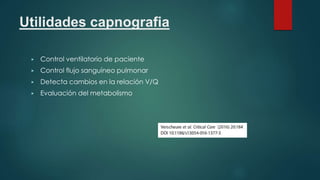

7. Utilidades capnografia
▶ Control ventilatorio de paciente
▶ Control flujo sanguíneo pulmonar
▶ Detecta cambios en la relación V/Q
▶ Evaluación del metabolismo

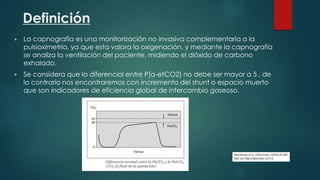

8. Definición
▶ La capnografía es una monitorización no invasiva complementaria a la
pulsioximetría, ya que esta valora la oxigenación, y mediante la capnografía
se analiza la ventilación del paciente, midiendo el dióxido de carbono
exhalado.
▶ Se considera que la diferencial entre P(a-etCO2) no debe ser mayor a 5 , de
lo contrario nos encontraremos con incremento del shunt o espacio muerto
que son indicadores de eficiencia global de intercambio gaseoso.

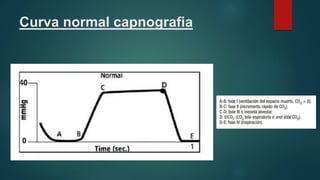

9. Curva normal capnografia

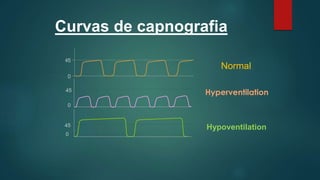

12. Curvas de capnografia
45
45
0
0
Hypoventilation
Normal
Hyperventilation

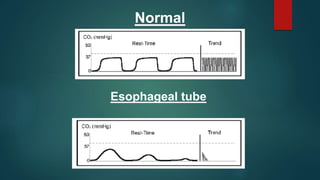

13. Normal
Esophageal tube

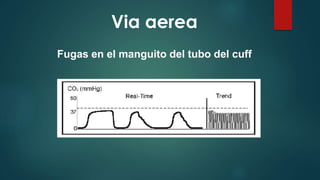

15. Via aerea
Fugas en el manguito del tubo del cuff

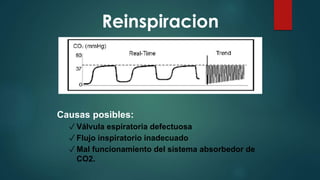

16. Reinspiracion
Causas posibles:
✓ Válvula espiratoria defectuosa
✓ Flujo inspiratorio inadecuado
✓ Mal funcionamiento del sistema absorbedor de
CO2.

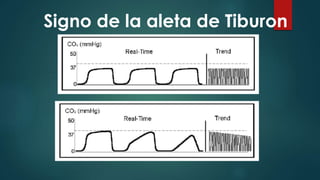

17. Signo de la aleta de Tiburon

18. Causas posibles:
✓Vías respiratorias artificiales parcialmente
retorcidas u ocluidas
✓Presencia de cuerpo extraño en la vía
aérea
✓Broncoespasmo
Signo de la aleta de Tiburon

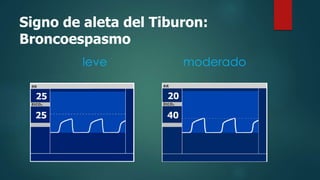

19. Signo de aleta del Tiburon:
Broncoespasmo
leve moderado

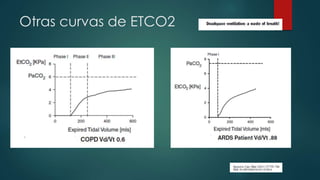

20. Otras curvas de ETCO2

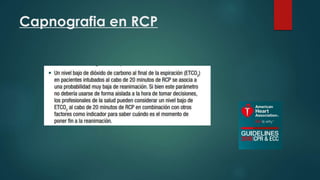

21. Capnografia en RCP

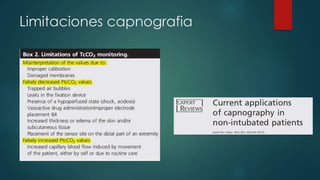

23. Limitaciones capnografia
