1. Técnicas de representación III

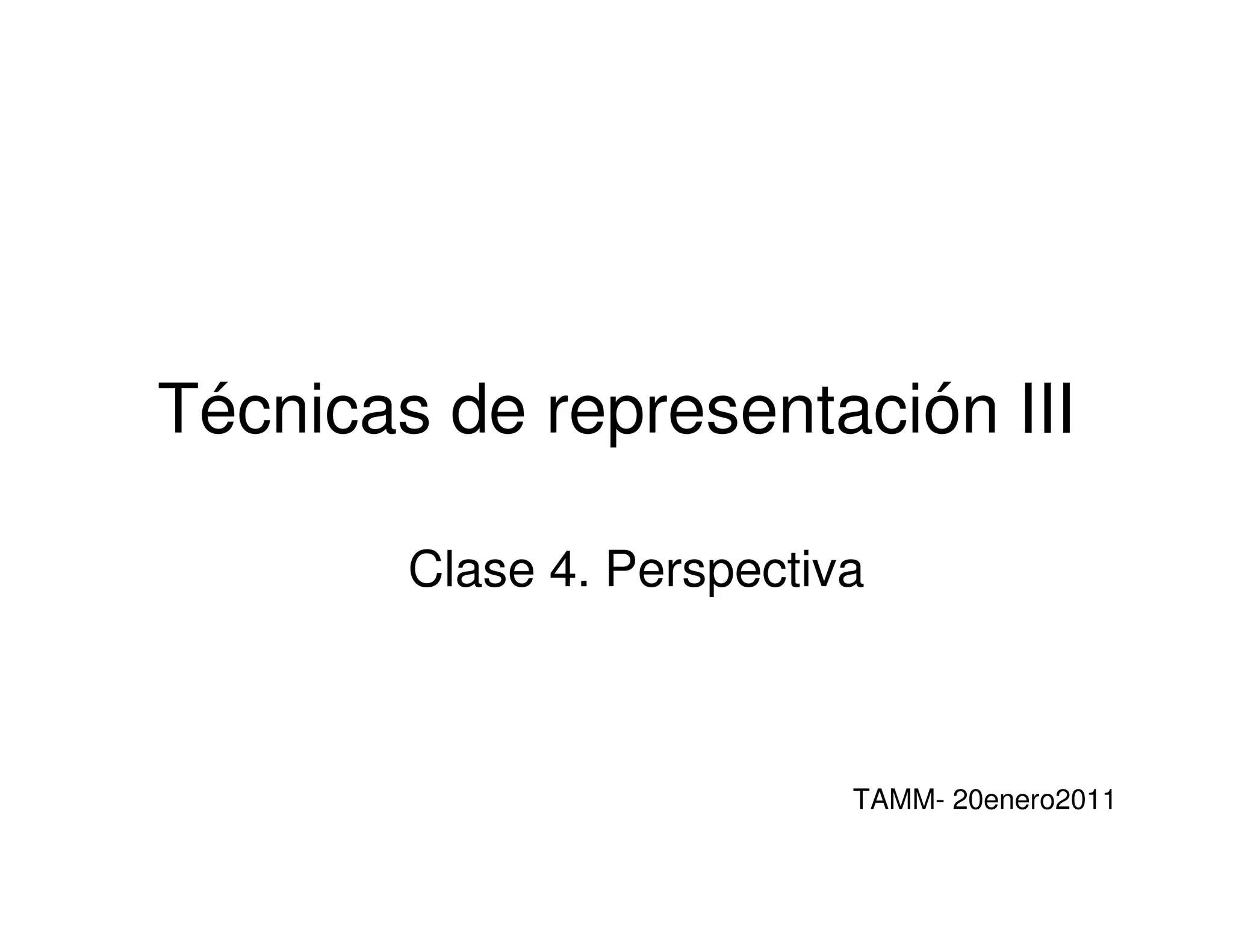

Clase 4. Perspectiva
TAMM- 20enero2011

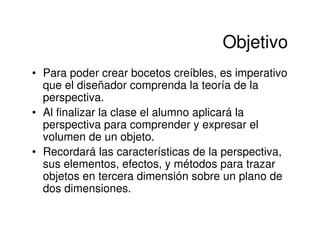

2. Objetivo
• Para poder crear bocetos creíbles, es imperativo
que el diseñador comprenda la teoría de la
perspectiva.
• Al finalizar la clase el alumno aplicará la
perspectiva para comprender y expresar el
volumen de un objeto.
• Recordará las características de la perspectiva,
sus elementos, efectos, y métodos para trazar
objetos en tercera dimensión sobre un plano de
dos dimensiones.

3. perspectiva

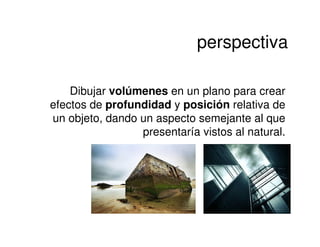

Dibujar volúmenes en un plano para crear
efectos de profundidad y posición relativa de
un objeto, dando un aspecto semejante al que
presentaría vistos al natural.

4. elementos de la perspectiva

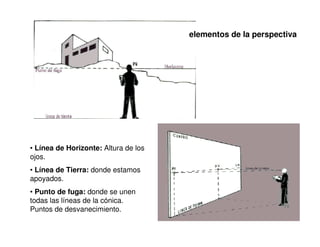

• Línea de Horizonte: Altura de los
ojos.
• Línea de Tierra: donde estamos
apoyados.
• Punto de fuga: donde se unen
todas las líneas de la cónica.
Puntos de desvanecimiento.

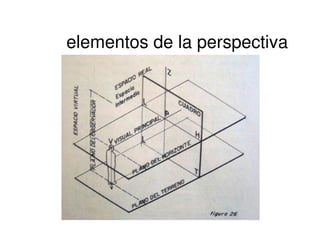

5. elementos de la perspectiva

6. efectos de perspectiva
• Disminución – Efecto donde los objetos se ven
más pequeños mientras se van alejando en el
espacio.

7. efectos de perspectiva
• Sobreposición – Un objeto está frente al otro
cuando lo cubre.

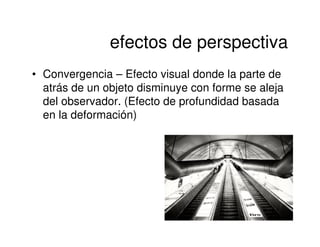

8. efectos de perspectiva
• Convergencia – Efecto visual donde la parte de
atrás de un objeto disminuye con forme se aleja
del observador. (Efecto de profundidad basada
en la deformación)

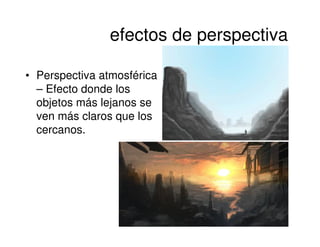

9. efectos de perspectiva
• Perspectiva atmosférica
– Efecto donde los
objetos más lejanos se
ven más claros que los
cercanos.

10. puntos de fuga

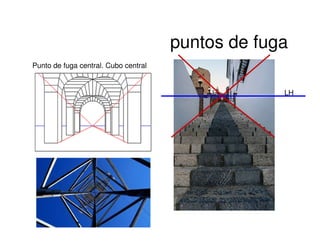

Punto de fuga central. Cubo central
LH

11. puntos de fuga

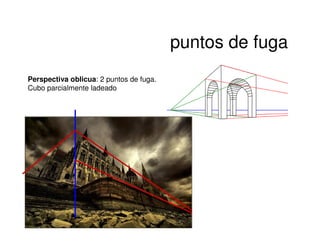

Perspectiva oblicua: 2 puntos de fuga.
Cubo parcialmente ladeado

12. puntos de fuga

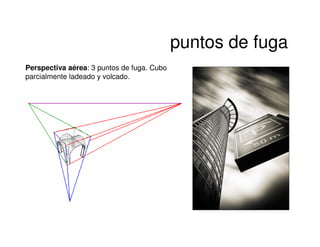

Perspectiva aérea: 3 puntos de fuga. Cubo
parcialmente ladeado y volcado.

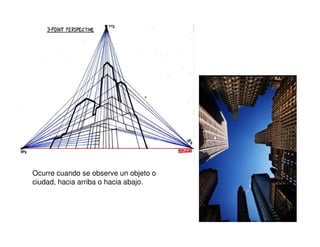

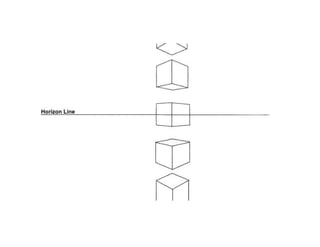

13. Ocurre cuando se observe un objeto o
ciudad, hacia arriba o hacia abajo.

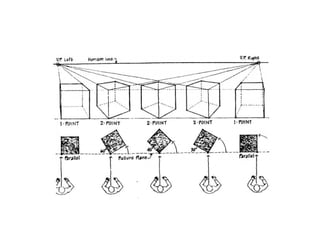

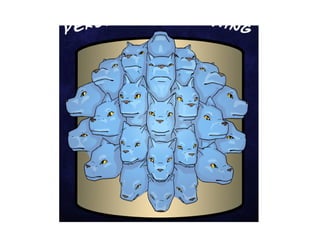

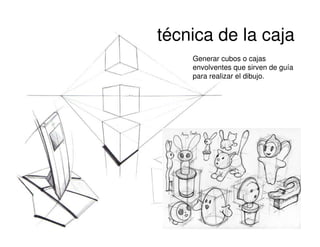

18. técnica de la caja
Generar cubos o cajas
envolventes que sirven de guía
para realizar el dibujo.

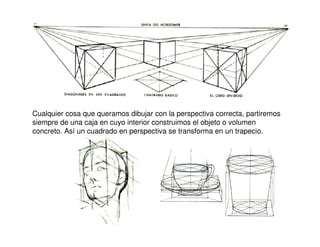

19. Cualquier cosa que queramos dibujar con la perspectiva correcta, partiremos
siempre de una caja en cuyo interior construimos el objeto o volumen
concreto. Así un cuadrado en perspectiva se transforma en un trapecio.

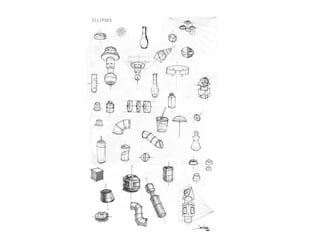

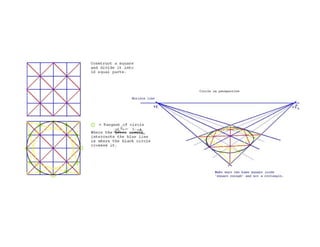

20. Cilindros y elipses

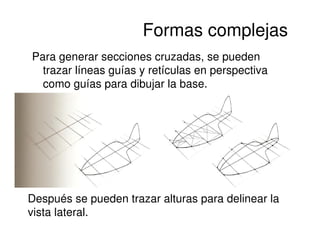

23. Formas complejas
Para generar secciones cruzadas, se pueden
trazar líneas guías y retículas en perspectiva
como guías para dibujar la base.
Después se pueden trazar alturas para delinear la
vista lateral.

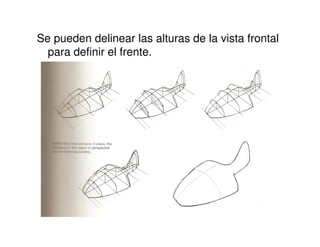

24. Se pueden delinear las alturas de la vista frontal
para definir el frente.

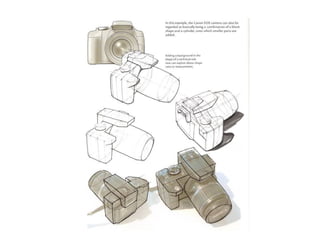

26. Generar formas complejas
a partir de la combinación
de formas básicas y
secciones cruzadas.

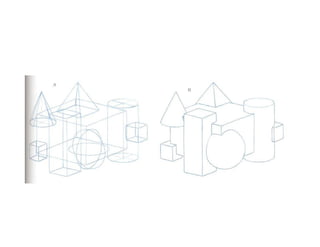

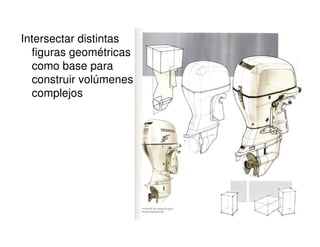

27. Intersectar distintas
figuras geométricas
como base para
construir volúmenes
complejos

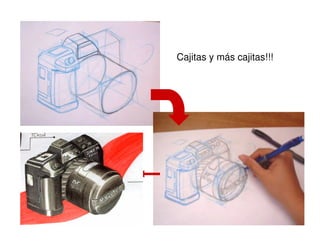

28. Cajitas y más cajitas!!!

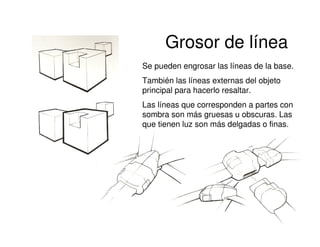

29. Grosor de línea
Se pueden engrosar las líneas de la base.
También las líneas externas del objeto
principal para hacerlo resaltar.
Las líneas que corresponden a partes con
sombra son más gruesas u obscuras. Las
que tienen luz son más delgadas o finas.

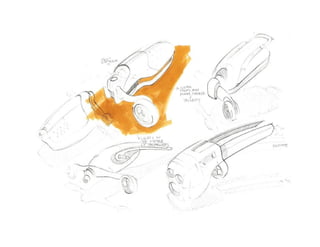

30. Ejercicio 2

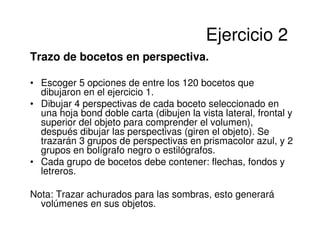

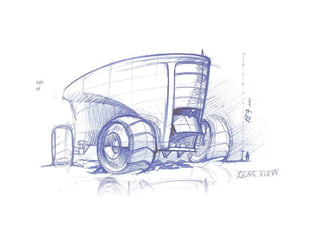

Trazo de bocetos en perspectiva.
• Escoger 5 opciones de entre los 120 bocetos que
dibujaron en el ejercicio 1.
• Dibujar 4 perspectivas de cada boceto seleccionado en
una hoja bond doble carta (dibujen la vista lateral, frontal y
superior del objeto para comprender el volumen),
después dibujar las perspectivas (giren el objeto). Se
trazarán 3 grupos de perspectivas en prismacolor azul, y 2
grupos en bolígrafo negro o estilógrafos.
• Cada grupo de bocetos debe contener: flechas, fondos y
letreros.

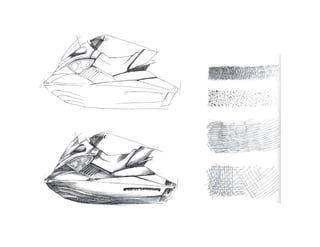

Nota: Trazar achurados para las sombras, esto generará
volúmenes en sus objetos.

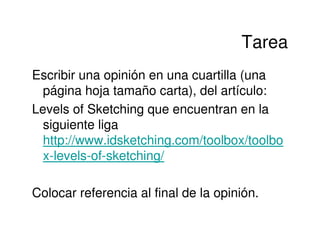

36. Tarea
Escribir una opinión en una cuartilla (una
página hoja tamaño carta), del artículo:
Levels of Sketching que encuentran en la
siguiente liga
http://www.idsketching.com/toolbox/toolbo
x-levels-of-sketching/
Colocar referencia al final de la opinión.

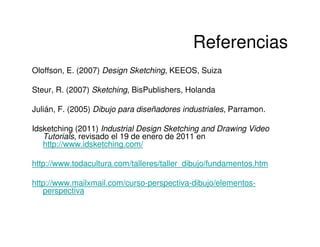

37. Referencias
