El documento describe tres tipos principales de equipos dinámicos: equipos giratorios como turbinas y bombas cuyo movimiento es de rotación; equipos recíprocos como motores diesel cuyo movimiento implica pistones moviéndose dentro de cilindros; y equipos de generación como martillos y prensas que operan mediante impactos. También analiza las condiciones de los equipos rotativos e inspecciona vibraciones para detectar fallas potenciales que puedan afectar la disponibilidad y confiabilidad de los equipos.

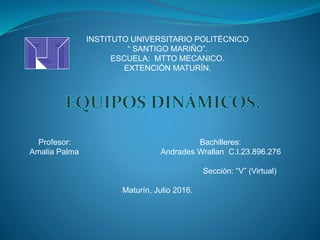

1. INSTITUTO UNIVERSITARIO POLITÉCNICO
“ SANTIGO MARIÑO”.
ESCUELA: MTTO MECANICO.
EXTENCIÓN MATURÍN.
Profesor: Bachilleres:
Amalia Palma Andrades Wrallan C.I.23.896.276
Sección: “V” (Virtual)
Maturín, Julio 2016.

2. EQUIPOS DINÁMICOS.
Los equipos dinámicos se refieren al estudio
de los equipos que imparten, reciben o
transforman el movimiento en virtud de
accionar distintos órganos de trabajo en las
máquinas. Las reglas de explotación de los
equipos dinámicos pueden ser encargado del
traslado de distintos fluidos (líquidos y
gases).

3. SISTEMAS DINÁMICOS.
Los sistemas dinámicos son sistemas cuyos parámetros internos (variables de
estado) siguen una serie de reglas temporales. Se llaman sistemas porque están
descritos por un conjunto de ecuaciones (sistema) y dinámicos porque sus
parámetros varían con respecto a alguna variable que generalmente es el tiempo.
El estudio de los sistemas dinámicos puede dividirse en 3 subdisciplinas.
•Dinámica aplicada: Modelado de procesos
por medio de ecuaciones de estado que
relacionan estados pasados con estados
futuros.
•Matemáticas de la dinámica: Se enfoca
en el análisis cualitativo del modelo
dinámico.
•Dinámica experimental: Experimentos en
laboratorio, simulaciones en computadora
de modelos dinámicos.

4. TIPOS DE EQUIPOS DINÁMICOS.
Se clasifican en tres tipos:
Equipo Giratorio, Equipo Recíproco, Equipo de Generación.
Equipo Giratorio:
Los cuales son: turbinas a gas, turbinas a vapor, turbo-bombas, turbo-
compresores, ventiladores y centrifugadoras. Estos se caracterizan por el
movimiento de rotación de los impulsores o rotores. La fuerza dinámica está en
función del eje de masas, la velocidad de rotación y la magnitud del
desplazamiento.

5. Equipo Recíproco:
Son aquellos los cuales consisten en un pistón moviéndose en un cilindro que
interactúa con un fluido a través de la rotación de un cigüeñal. El
Equipo Recíproco con más de un pistón requiere un alineamiento particular del
cigüeñal para minimizar las fuerzas y momentos desbalanceados. Deberá
prevalecer un diseño mecánico que satisfaga los requerimientos de operación,
cuando no se cumple este objetivo, se producen cargas desbalanceadas, las
cuales deben ser resistidas por la cimentación. Algunos ejemplos de equipos
recíprocos son los compresores y motores a diesel.

6. Equipo de Generación:
Son martillos forjadores y prensas de forjado de metal, los cuales operan con
impactos regulados o golpes en diferentes partes del equipo. La carga del
golpe es frecuentemente transmitida al sistema de cimentación del equipo y
este es un factor importante en el diseño de la cimentación.

7. Analiza las condiciones de los diferentes equipos rotativos (bombas, motores,
turbinas, compresores y generadores). Se efectúa inspección visual para
determinar condiciones anormales que afecten la continuidad operativa y
confiable de estos equipos. Se establecen los puntos de medición de
temperatura y vibraciones mecánicas, para detectar y predecir fallas incipientes
o en etapa de crecimiento, con el fin de prevenir paros imprevistos que afecten la
producción, esto orientado a garantizar la confiabilidad y disponibilidad de los
activos.
INSPECCION DE EQUIPOS DINÁMICOS

8. ANALIS DE VIVRACION EN EQUIPOS DINÁMICOS.
• Es una prueba dinámica (equipo funcionando) en el equipo que puede
determinar problemas como:
• Desbalanceo
• Desalineación
• Excentricidad
• Soltura mecánica
• Resonancia
• Rose
• Lubricación deficiente
• Cavitación
• Fricción
• Torcedura de ejes
• Problemas eléctrico del motor o el estator de motores eléctricos
