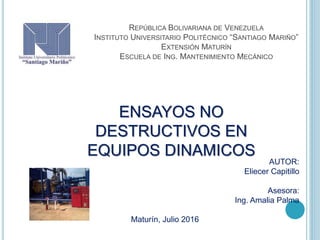

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO “SANTIAGO MARIÑO”
EXTENSIÓN MATURÍN
ESCUELA DE ING. MANTENIMIENTO MECÁNICO
ENSAYOS NO
DESTRUCTIVOS EN
EQUIPOS DINAMICOS
AUTOR:
Eliecer Capitillo
Asesora:
Ing. Amalia Palma
Maturín, Julio 2016

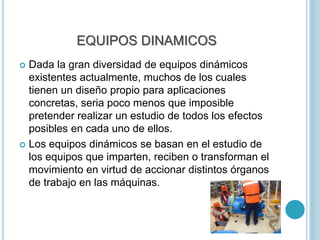

2. EQUIPOS DINAMICOS
 Dada la gran diversidad de equipos dinámicos
existentes actualmente, muchos de los cuales
tienen un diseño propio para aplicaciones
concretas, seria poco menos que imposible
pretender realizar un estudio de todos los efectos
posibles en cada uno de ellos.
 Los equipos dinámicos se basan en el estudio de
los equipos que imparten, reciben o transforman el
movimiento en virtud de accionar distintos órganos
de trabajo en las máquinas.

3. CLASIFICACION DE EQUIPOS
DINAMICOS
 Los equipos dinámicos se dividen en 3 tipos:
• Equipo Giratorio
• Equipo Reciproco
• Equipo de Generación

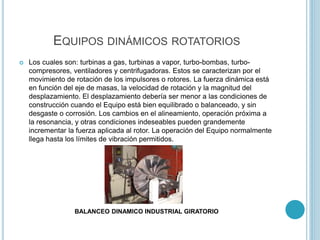

4. EQUIPOS DINÁMICOS ROTATORIOS
 Los cuales son: turbinas a gas, turbinas a vapor, turbo-bombas, turbo-
compresores, ventiladores y centrifugadoras. Estos se caracterizan por el
movimiento de rotación de los impulsores o rotores. La fuerza dinámica está
en función del eje de masas, la velocidad de rotación y la magnitud del
desplazamiento. El desplazamiento debería ser menor a las condiciones de
construcción cuando el Equipo está bien equilibrado o balanceado, y sin
desgaste o corrosión. Los cambios en el alineamiento, operación próxima a
la resonancia, y otras condiciones indeseables pueden grandemente
incrementar la fuerza aplicada al rotor. La operación del Equipo normalmente
llega hasta los límites de vibración permitidos.
BALANCEO DINAMICO INDUSTRIAL GIRATORIO

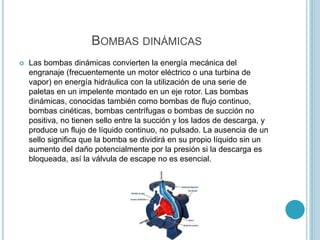

5. BOMBAS DINÁMICAS
 Las bombas dinámicas convierten la energía mecánica del
engranaje (frecuentemente un motor eléctrico o una turbina de
vapor) en energía hidráulica con la utilización de una serie de
paletas en un impelente montado en un eje rotor. Las bombas
dinámicas, conocidas también como bombas de flujo continuo,
bombas cinéticas, bombas centrífugas o bombas de succión no
positiva, no tienen sello entre la succión y los lados de descarga, y
produce un flujo de líquido continuo, no pulsado. La ausencia de un
sello significa que la bomba se dividirá en su propio líquido sin un
aumento del daño potencialmente por la presión si la descarga es
bloqueada, así la válvula de escape no es esencial.

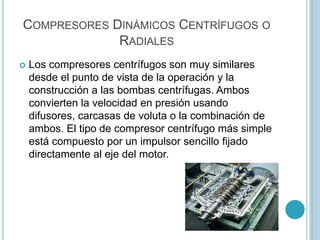

6. COMPRESORES DINÁMICOS CENTRÍFUGOS O
RADIALES
 Los compresores centrífugos son muy similares
desde el punto de vista de la operación y la
construcción a las bombas centrífugas. Ambos
convierten la velocidad en presión usando
difusores, carcasas de voluta o la combinación de
ambos. El tipo de compresor centrífugo más simple
está compuesto por un impulsor sencillo fijado
directamente al eje del motor.

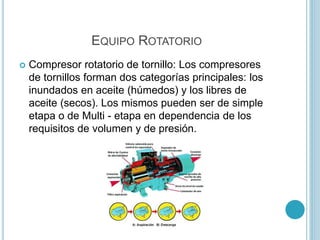

7. EQUIPO ROTATORIO
 Compresor rotatorio de tornillo: Los compresores
de tornillos forman dos categorías principales: los
inundados en aceite (húmedos) y los libres de
aceite (secos). Los mismos pueden ser de simple
etapa o de Multi - etapa en dependencia de los
requisitos de volumen y de presión.

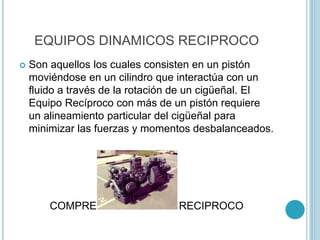

8. EQUIPOS DINAMICOS RECIPROCO
 Son aquellos los cuales consisten en un pistón
moviéndose en un cilindro que interactúa con un
fluido a través de la rotación de un cigüeñal. El
Equipo Recíproco con más de un pistón requiere
un alineamiento particular del cigüeñal para
minimizar las fuerzas y momentos desbalanceados.
COMPRESOR DINAMICO RECIPROCO

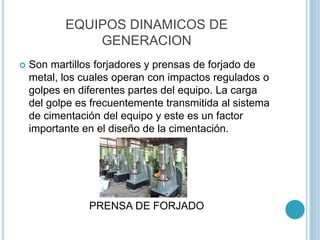

9. EQUIPOS DINAMICOS DE
GENERACION
 Son martillos forjadores y prensas de forjado de
metal, los cuales operan con impactos regulados o
golpes en diferentes partes del equipo. La carga
del golpe es frecuentemente transmitida al sistema
de cimentación del equipo y este es un factor
importante en el diseño de la cimentación.
PRENSA DE FORJADO

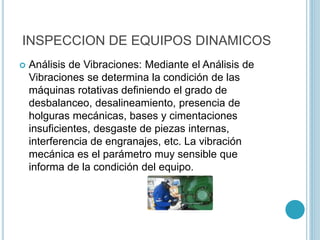

10. INSPECCION DE EQUIPOS DINAMICOS
 Análisis de Vibraciones: Mediante el Análisis de
Vibraciones se determina la condición de las
máquinas rotativas definiendo el grado de
desbalanceo, desalineamiento, presencia de
holguras mecánicas, bases y cimentaciones
insuficientes, desgaste de piezas internas,
interferencia de engranajes, etc. La vibración
mecánica es el parámetro muy sensible que
informa de la condición del equipo.

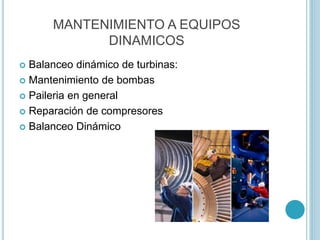

11. MANTENIMIENTO A EQUIPOS
DINAMICOS
 Balanceo dinámico de turbinas:
 Mantenimiento de bombas
 Paileria en general
 Reparación de compresores
 Balanceo Dinámico

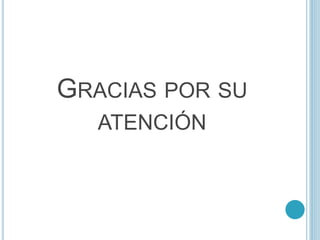

12. GRACIAS POR SU
ATENCIÓN
