1. UNIVERSIDAD DE GUADALAJARA
CENTRO UNIVERSITARIO DEL NORTE
LABORATORIO DE CIENCIAS EXPERIMENTALES
Q.F.B. LUIS GERARDO GARCÍA CRUZ
RESPONSABLE LABORATORIO
20/01/2016 Mtro. Luis Gerardo García Cruz. 1

2. ANTONY VAN LEENWENHOEK
En el siglo XVII un
comerciante holandés,
utilizando microscopios
simples de fabricación
propia describió por
primera vez protozoos,
bacterias,
espermatozoides y
glóbulos rojos
20/01/2016 Mtro. Luis Gerardo García Cruz. 2

3. MICROSCOPIO DE LEEUWENHOEK
20/01/2016 Mtro. Luis Gerardo García Cruz. 3

4. MICROSCOPIO SIMPLE DE LEEUWENHOEK
20/01/2016 Mtro. Luis Gerardo García Cruz. 4

5. TIPOS DE MICROSCOPIOS
Tipos de
microscopios
Microscopio
óptico
Microscopio
electrónico
Microscopio
Óptico Simple
Microscopio
Óptico
Compuesto
M.O. Normal
Campo oscuro
Contraste de fases
Fluorescencia
Transmisión
Barrido
Digital
Efecto túnel o cuántico
Lupa
20/01/2016 Mtro. Luis Gerardo García Cruz. 5

6. MICROSCOPIO ÓPTICO COMPUESTO
20/01/2016 Mtro. Luis Gerardo García Cruz. 6

7. ÓPTICA
Lentes:
Oculares
Objetivos
Sistema de iluminación:
Condensador
Diafragma
Fuente de luz
20/01/2016 Mtro. Luis Gerardo García Cruz. 7

8. SISTEMA DE SOPORTE O
TRANSPORTE
Píe
Brazo
Tubo
Platina
20/01/2016 Mtro. Luis Gerardo García Cruz. 8

9. PARTE MECÁNICA QUE SE PUEDE
DESMONTAR
Estativo
Oculares
Objetivos
Condensador
Cabezal
Tornillos de
la platina
20/01/2016 Mtro. Luis Gerardo García Cruz. 9

10. SISTEMA DE ILUMINACIÓN: FUENTE DE
LUZ
Suele ser una lámpara
halógena de intensidad
graduable
Se enciende y apaga con
un interruptor
En el exterior puede
tener un filtro
Interruptor y graduación de la
luz
Lámpara
Filtro
20/01/2016 Mtro. Luis Gerardo García Cruz. 10

11. SISTEMA DE ENFOQUE
Tornillo
micrométrico
Tornillo
macrométrico
Freno
20/01/2016 Mtro. Luis Gerardo García Cruz. 11

12. CONDENSADOR Y DIAFRAGMA
Condensado
Concentra la luz de la
lámpara en un punto
de la preparación
Diafragma o iris
Está dentro del
condensador, si se
cierra mejora el
contraste, pero
empeora la
resolución
20/01/2016 Mtro. Luis Gerardo García Cruz. 12

13. SISTEMA DE AJUSTE
Anillo de ajuste
de los oculares
Tornillo que
permite mover el
cabezal
Tornillos
reguladores de la
platina
Tornillos del
condensador
Palanca de cierre
del diafragma
20/01/2016 Mtro. Luis Gerardo García Cruz. 13

14. LENTES: OCULARES
Ajuste de la distancia
interpupilar
Oculares
20/01/2016 Mtro. Luis Gerardo García Cruz. 14

15. OCULARES: 10x; 15x; 20x
20/01/2016 Mtro. Luis Gerardo García Cruz. 15

16. LENTES: OBJETIVOS
Están colocados en el
revolver
Tienen un sistema de
amortiguación
Un anillo coloreado
indica los aumentos
Son de 4, 10, 40 y 100
(inmersión) aumentos
20/01/2016 Mtro. Luis Gerardo García Cruz. 16

17. Lentes objetivos
• 4 aumentos (4x)
• 10 aumentos (10x)
• 40 aumentos (40x)
• 100 aumentos (100x)
20/01/2016 Mtro. Luis Gerardo García Cruz. 17

18. OBJETIVOS
Azul
40x (SECO
FUERTE)
Amarillo
10x (SECO
DEBIL)
Rojo
4x (LUPA)
Blanco
100x
(INMERSI
ON)
ACEITE
Amortiguación
20/01/2016 Mtro. Luis Gerardo García Cruz. 18

19. PLATINA
Escala
Pinza
20/01/2016 Mtro. Luis Gerardo García Cruz. 19

20. MATERIAL NECESARIO: PORTAS Y
CUBRES
20/01/2016 Mtro. Luis Gerardo García Cruz. 20

21. ACEITE DE INMERSIÓN
Hoy no son de madera de
cedro, sino sintéticos
Los hay de baja, media y
alta viscosidad
Su empleo es
imprescindible con el
objetivo de inmersión
(100x)
20/01/2016 Mtro. Luis Gerardo García Cruz. 21

22. AUMENTO
Se calcula
multiplicando el
aumento del
objetivo por el
aumento del
ocular
20/01/2016 Mtro. Luis Gerardo García Cruz. 22

23. PODER DE RESOLUCIÓN
Distancia si dos puntos
se distinguen
Mayor, cuando menor es
la longitud de onda
Mayor, cuanto mas
grande es la apertura
numérica
Mayor, con aceite de
cedro
20/01/2016 Mtro. Luis Gerardo García Cruz. 23

24. Número de campo
Es el diámetro de
la imagen
observada a
través del ocular,
expresado en
milímetros
20/01/2016 Mtro. Luis Gerardo García Cruz. 24

25. PROFUNDIDAD DE CAMPO
20/01/2016 Mtro. Luis Gerardo García Cruz. 25

26. CONTRASTE
Diferencia de
absorción de luz
entre el objeto y
el medio
Puede
aumentarse con
las tinciones
20/01/2016 Mtro. Luis Gerardo García Cruz. 26

27. BUENOS PARÁMETROS
20/01/2016 Mtro. Luis Gerardo García Cruz. 27

28. PODER DE OBSERVACIÓN DEL
MICROSCOPIO
20/01/2016 Mtro. Luis Gerardo García Cruz. 28

29. MICROSCOPÍA DE CAMPO OSCURO
Treponema pallidum
20/01/2016 Mtro. Luis Gerardo García Cruz. 29

30. MICROSCOPIA DE FLUORESCENCIA
Células epiteliales 200 x
20/01/2016 Mtro. Luis Gerardo García Cruz. 30

31. MICROSCOPIO ELECTRÓNICO
20/01/2016 Mtro. Luis Gerardo García Cruz. 31

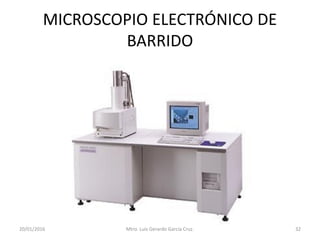

32. MICROSCOPIO ELECTRÓNICO DE
BARRIDO
20/01/2016 Mtro. Luis Gerardo García Cruz. 32

33. M.E. DE TRASMISIÓN
Bacilos en división
20/01/2016 Mtro. Luis Gerardo García Cruz. 33

34. M.E DE BARRIDO
Glóbulo rojo20/01/2016 Mtro. Luis Gerardo García Cruz. 34

35. MANEJO DEL MICROSCOPIO
No poner la
preparación al revés
Regular la luz a
intensidad media
Ajustar condensador
y diafragma al medio
Empezar por poco
aumento
Mirando por fuera
subir la platina
Enfocar y ajustar
Pasar al siguiente
aumento y enfocar
Al acabar retirar la
preparación
Apagar la luz
20/01/2016 Mtro. Luis Gerardo García Cruz. 35

36. CONSERVACIÓN DEL MICROSCOPIO
Ponerle su funda al
guardarlo
Limpieza de lentes con
papel de gafas
El exceso de xilol al
limpiar las lentes desgasta
el cemento
Usar pincel y pera de aire
20/01/2016 Mtro. Luis Gerardo García Cruz. 36

37. Campos
• Izquierda a derecha
• De arriba abajo
• Para no repetir
20/01/2016 Mtro. Luis Gerardo García Cruz. 37

38. Técnica del reloj
• CUADRANTES
• De 12:00 a 3:00 I
• De 3:00 a 6:00 II
• De 6:00 a 9:00 III
• De 9:00 a 12:00 IV
20/01/2016 Mtro. Luis Gerardo García Cruz. 38

39. Dudas preguntas comentarios
• Por mesa tomen un
microscopio
• Preparen una o dos
muestras
• Observen con lupa,
objetivo seco débil,
objetivo seco fuerte,
apliquen aceite de
inmersión y observen
• Realizar dibujo de un
campo con los cuatro
objetivos, para que sea
su evidencia de
participación
• Buena tarde.
• Mtro. Luis Gerardo
García Cruz.
20/01/2016 Mtro. Luis Gerardo García Cruz. 39
