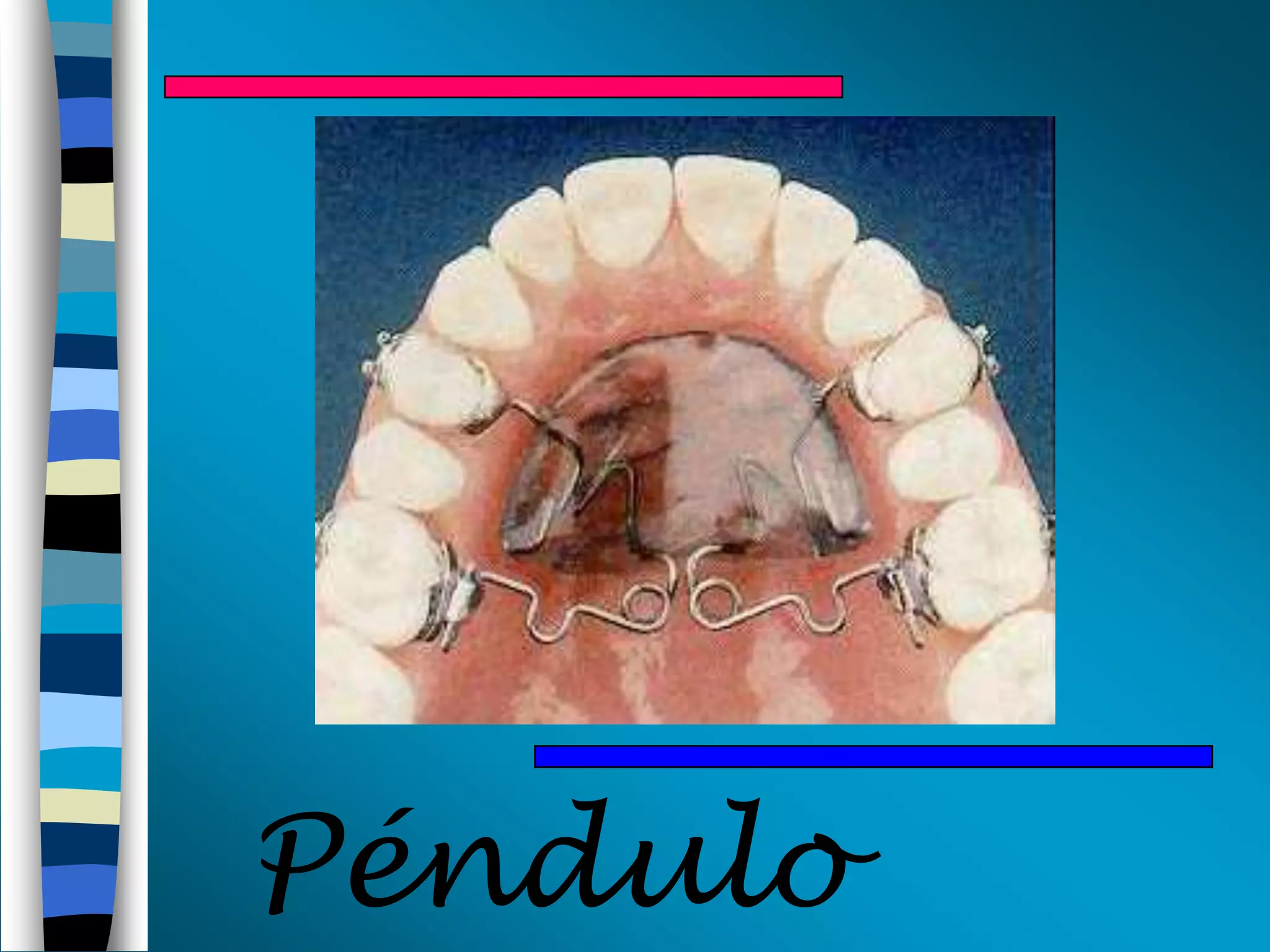

1. Péndulo

2. Dr. Carlos Martínez T
Ortodoncia y Ortopedia
Dentofacial

3. • Introducción
•Presentación del aparato
•Construcción
•Indicaciones
•Contraindicaciones
•Activación
•Revisión bibliográfica

4. Diagnóstico
Relación Dental

5. Plan de Tratamiento:
Distalización
molar

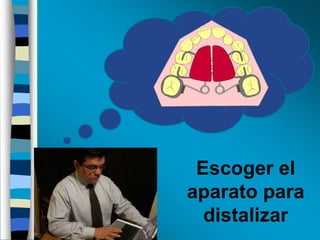

6. Escoger el
aparato para
distalizar

7. Opciones :

8. Arco Extraoral
@ortokarlos
Placas acrílicas tipo Hawlley

9. Arco
Goshgarian
@ortokarlos
Resortes

10. Distal Jet
@ortokarlos
Arcos de NI-Ti
Rotador2 Nitanium

11. Otros
•Sliding jig
•Imanes
•tornillos
•elásticos
•aparato de Wilson
•más ........

12. Aparato de Hilgers
@ortokarlos
Hilgers J:
Adjuncts to Bioprogressive Therapy
A Palatal Expansion Appliance for Non-Compliance
Therapy
JCO 1991 Aug (491 - 497)

13. @ortokarlos
Péndulo

14. Hilgers James J.
Mission Viejo CA, EU
The Pendulum appliance for Class II
Non - compliance therapy
JCO Nov 1992.

15. Definición:
Es un aparato fijo intraoral, útil en
la corrección de la clase II molar
por medio de la distalización.
Esta compuesto en su parte activa
por dos poderosos resortes de
aleación Titanio Molibdeno (TMA)
que se sujetan en los molares a
distalizar
Péndulo

16. Péndulo
Definición:
Más un botón tipo Nance que
sirve como anclaje auxiliado por
brazos unidos a los premolares.
@ortokarlos

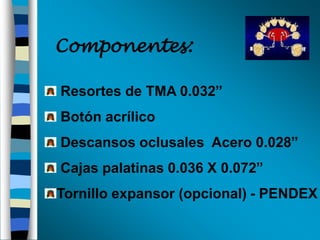

17. Componentes:
Resortes de TMA 0.032”
Botón acrílico
Descansos oclusales Acero 0.028”
Cajas palatinas 0.036 X 0.072”
Tornillo expansor (opcional) - PENDEX

18. Componentes
Resortes de TMA 0.036”
1
1- doblez inserción para
cajas.
2.- Loop horizontal
2
3.- Hélix
3
@ortokarlos
4
4.- brazo de anclaje

19. Componentes
Botón acrílico
@ortokarlos

20. Componentes
Descansos Oclusales o Bandas
@ortokarlos

21. Componentes
Tornillo
opcional
@ortokarlos
Pend-X

22. Construcción
@ortokarlos

23. Indicaciones

24. Rondeau BHM: The pendulum Appliance
Canadá
@ortokarlos
The Funtional Orthodontics
january/February 1994
vol II; Num 1 : 5-12

25. Indicaciones
Cooperación
@ortokarlos
• Casos de dentición mixta o permanente donde la
cooperación es o podría ser un problema para
completar el diseño de tratamiento con uso de
aparatología removible

26. Contraindicaciones

27. Contraindicaciones
Funcionales
• Numerosos signos y síntomas de ATM
• Desplazamiento posterior o superior de los cóndilos

28. Contraindicaciones
@ortokarlos
Esqueléticas
• Clase II esquelética
• Patrón de desarrollo excesivamente vertical
• Excesiva altura facial
• Patrón dolicofacial

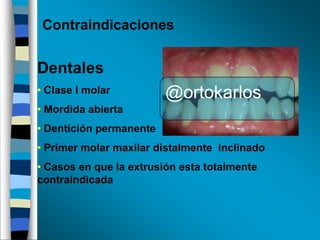

29. Contraindicaciones
Dentales
• Clase I molar
@ortokarlos
• Mordida abierta
• Dentición permanente
• Primer molar maxilar distalmente inclinado
• Casos en que la extrusión esta totalmente
contraindicada

30. Activación
Activación
pérdida
Fuerza Total
30o
10o
20o
45o
15o
30o
60o
20o
40o
@ortokarlos

31. Péndulo
Ventajas
@ortokarlos

32. Ventajas:
1.- Confort
2.- No contiene excesivo acrílico
3.- Habla no es incómoda
4.- No limita la Alimentación
5.- USO CONSTANTE POR 24 HRS.
@ortokarlos

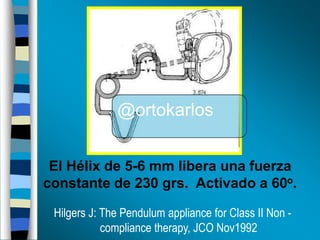

33. @ortokarlos
El Hélix de 5-6 mm libera una fuerza
constante de 230 grs. Activado a 60o.
Hilgers J: The Pendulum appliance for Class II Non compliance therapy, JCO Nov1992

34. Desventajas

35. Desventajas:
1.- Torque y rotación de molares si no hay
control
2.- Irritación de los tejidos
3.- Proyección de incisivos vestibularmente
4.- Pérdida del anclaje anterior
5.- Abre la mordida y rota el mentón

36. Retención
@ortokarlos

37. Parte II
Revisión y discusión
bibliográfica:
evolución
actualización

38. Evaluation of an intraoral
maxillary molar
distalization technique
Joydeep Ghosh
Ram S. Nanda
Oklahoma, USA
Am J Orthod Dentofa Orthop
1996; 110:639-46

39. @ortokarlos
Mediciones angulares

40. Distal molar movement using the pendulum
appliance. Part 1: Clinical and radiological
evaluation
Friedrich K. Byloff
M. Ali Darendelilier
@ortokarlos
Austria
Angle Orthod 1997;67(4):249-260

41. Distal molar movement using the
pendulum appliance. Part 2: The
effects of maxillary molar root
s
uprighting bends
Friedrich K. Byloff
M. Ali Darendelilier
Aysin Darendelilier
@ortokarlos
Austria
Angle Orthod 1997;67(4):261-270

42. Early effect of pendulum
appliance
China
Jong-Hyun Lee
Orthoforum Vol. 1 No.1 1996
http://orthoforum.com

43. El aparato se auxilia de la proyección
maxilar para la corrección ortopédica de la
Clase III esquelética, en lugar de aprovechar
la fuerza distal que común mente se usa
para corregir la clase II dental
@ortokarlos

44. Pablo Echarri L.
Bardalona, España
Giuseppe Scuzzo Roma, Italia
Nunzio Cirulli
@ortokarlos
A Modified Pendulum Appliance for
Anterior Anchorage Control.
JCO/ July 2003 352-59

45. @ortokarlos
Tomado de:
Echarri L P, Scuzzo G, Cirulli N: A Modified Pendulum Appliance for
Anterior Anchorage Control.JCO/ July 2003 352-59

46. Péndulo K
@ortokarlos

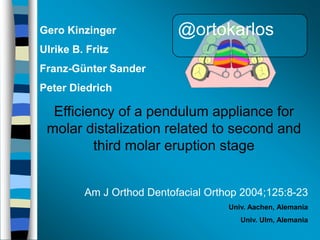

47. Gero Kinzinger
@ortokarlos
Ulrike B. Fritz
Franz-Günter Sander
Peter Diedrich
Efficiency of a pendulum appliance for
molar distalization related to second and
third molar eruption stage
Am J Orthod Dentofacial Orthop 2004;125:8-23
Univ. Aachen, Alemania
Univ. Ulm, Alemania

48. @ortokarlos
