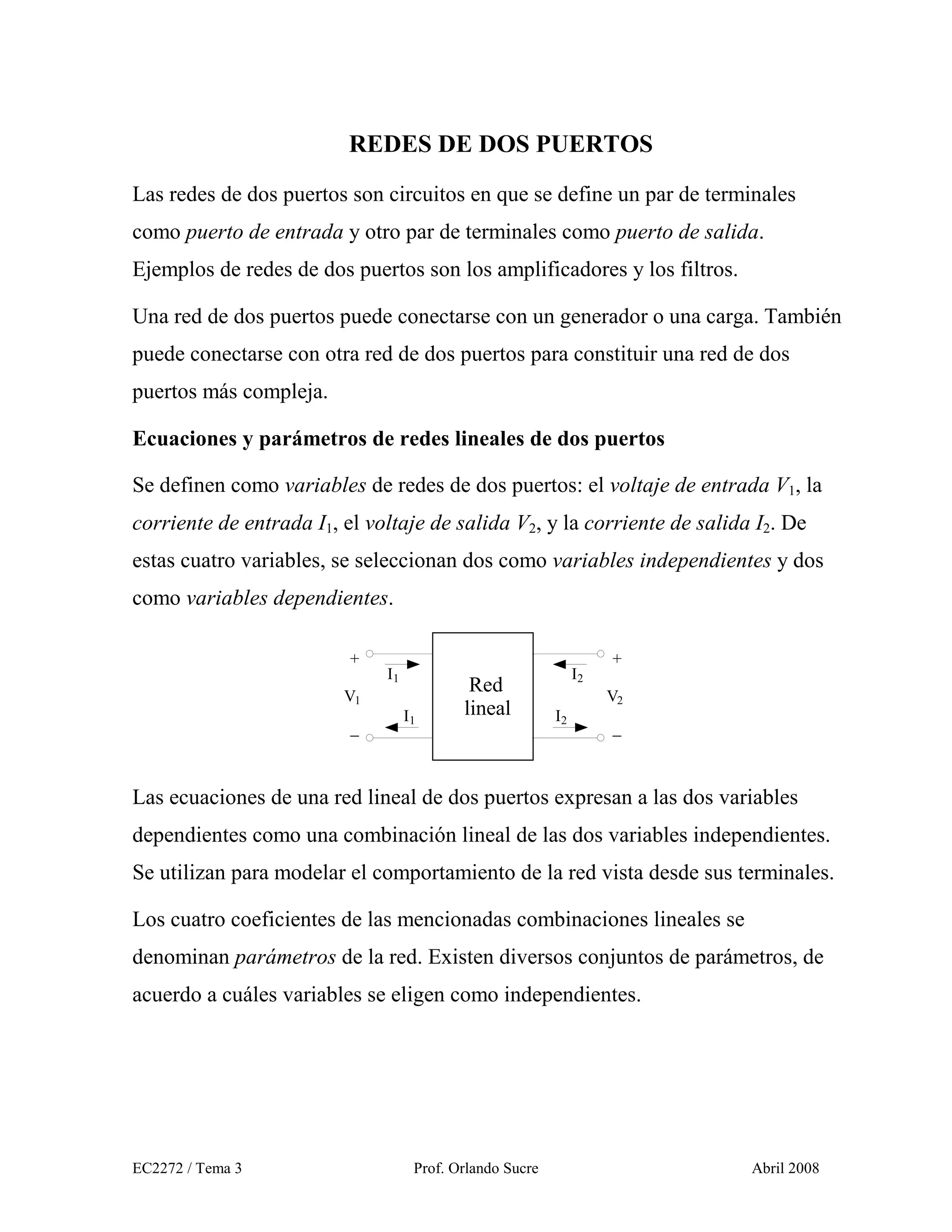

1. REDES DE DOS PUERTOS
Las redes de dos puertos son circuitos en que se define un par de terminales
como puerto de entrada y otro par de terminales como puerto de salida.
Ejemplos de redes de dos puertos son los amplificadores y los filtros.
Una red de dos puertos puede conectarse con un generador o una carga. También
puede conectarse con otra red de dos puertos para constituir una red de dos
puertos más compleja.
Ecuaciones y parámetros de redes lineales de dos puertos
Se definen como variables de redes de dos puertos: el voltaje de entrada V1, la
corriente de entrada I1, el voltaje de salida V2, y la corriente de salida I2. De
estas cuatro variables, se seleccionan dos como variables independientes y dos
como variables dependientes.
+ +
I1 I2
V1
Red V2
I1 lineal I2
− −
Las ecuaciones de una red lineal de dos puertos expresan a las dos variables
dependientes como una combinación lineal de las dos variables independientes.
Se utilizan para modelar el comportamiento de la red vista desde sus terminales.
Los cuatro coeficientes de las mencionadas combinaciones lineales se
denominan parámetros de la red. Existen diversos conjuntos de parámetros, de
acuerdo a cuáles variables se eligen como independientes.
EC2272 / Tema 3 Prof. Orlando Sucre Abril 2008
2. PARÁMETROS DE IMPEDANCIA
Para modelar a una red con parámetros de impedancia, o parámetros Z, se elige
como variables independientes a las corrientes, I1 e I2:
V1 = z11 I1 + z12 I 2 V1 z11 z12 I1
V = z
V2 = z 21 I1 + z 22 I 2 2 21 2z 22 I 2
{ 14 4 { 3
[V ] [Z ] [I ]
Determinación de los parámetros Z
De las ecuaciones de red con parámetros Z es fácil encontrar que:
V1 V1 V2 V2
z11 = z12 = z 21 = z 22 =
I1 I 2 =0
I2 I1=0
I1 I 2 =0
I2 I1 = 0
• z11 y z21 se determinan dejando el puerto de salida en circuito abierto, y
excitando el puerto de entrada. Por ello se denominan impedancia de entrada
con la salida en circuito abierto e impedancia de transferencia con la salida
en circuito abierto, respectivamente.
• z22 y z12 se determinan dejando el puerto de entrada en circuito abierto, y
excitando el puerto de salida. Por ello se denominan impedancia de salida
con la entrada en circuito abierto e impedancia de transferencia con la
entrada en circuito abierto, respectivamente.
Modelo de la red con parámetros Z
Modelo general Redes pasivas (modelo T)
z11 z22 z11−z12 z22−z21
+ + + +
I1 I2 I1 I2
V1 z12 I2 z21 I 1 V2
− − V1 z12 =z21 V2
− − − −
EC2272 / Tema 3 Prof. Orlando Sucre Abril 2008
3. PARÁMETROS DE ADMITANCIA
Para modelar a una red con parámetros de admitancia, o parámetros Y, se elige
como variables independientes a los voltajes, V1 y V2:
I1 = y11V1 + y12V2 I1 y11 y12 V1
I = y
I 2 = y 21V1 + y 22V2 2 142y 22 V2
{ 21 43 {
[I ] [Y ] [V ]
Determinación de los parámetros Y
De las ecuaciones de red con parámetros Y es fácil encontrar que:
I1 I1 I2 I2
y11 = y12 = y 21 = y 22 =
V1 V =0
V2 V =0 V1 V =0
V2 V1 = 0
2 1 2
• y11 y y21 se determinan con el puerto de salida en corto circuito, y excitando el
puerto de entrada. Por ello se denominan admitancia de entrada con la salida
en corto circuito y admitancia de transferencia con la salida en corto
circuito, respectivamente.
• y22 y y12 se determinan con el puerto de entrada en corto circuito, y excitando
el puerto de salida. Por ello se denominan admitancia de salida con la
entrada en corto circuito y admitancia de transferencia con la entrada en
corto circuito, respectivamente.
Modelo de la red con parámetros Y
Modelo general Redes pasivas (modelo Π)
+ + y12 = y21
I1 I2 + +
V1 y11 y12 V2 y21 V1 y22 V2 I1 y11−y12 I2
V1 V2
y22−y21
− −
− −
EC2272 / Tema 3 Prof. Orlando Sucre Abril 2008
4. PARÁMETROS HÍBRIDOS H
Para modelar a una red con parámetros híbridos H, o parámetros H, se eligen
como variables independientes la corriente de entrada I1 y el voltaje de salida V2:
V1 = h11 I1 + h12V2 V1 h11 h12 I1
I = h
I 2 = h21 I1 + h22V2 2 21 2h22 V2
14 4 3
[H ]
Determinación de los parámetros H
De las ecuaciones de red con parámetros H es fácil encontrar que:
V1 V1 I2 I2
h11 = (Ω) h12 = h21 = h22 = (S)
I1 V =0
V2 I1=0
I1 V2 = 0
V2 I1 = 0
2
• h11 y h21 se determinan con el puerto de salida en corto circuito, y excitando el
puerto de entrada. Se denominan impedancia de entrada con la salida en
corto circuito y ganancia de corriente con la salida en corto circuito,
respectivamente.
• h22 y h12 se determinan con el puerto de entrada en circuito abierto, y
excitando el puerto de salida. Se denominan admitancia de salida con la
entrada en circuito abierto y ganancia inversa de voltaje con la entrada en
circuito abierto, respectivamente.
Modelo de la red con parámetros H
h11
+ +
I1 I2
V1 h12 V2 − h21 I1 h22 V2
−
− −
EC2272 / Tema 3 Prof. Orlando Sucre Abril 2008
5. PARÁMETROS HÍBRIDOS G
Para modelar a una red con parámetros híbridos G, o parámetros G, se eligen
como variables independientes el voltaje de entrada V1 y la corriente de salida I2:
I1 = g11V1 + g12 I 2 I1 g11 g12 V1
V = g
V2 = g 21V1 + g 22 I 2 2 42g 22 I 2
121 43
[G ]
Determinación de los parámetros G
De las ecuaciones de red con parámetros G es fácil encontrar que:
I1 I1 V2 V2
g11 = (S) g12 = g 21 = g 22 = (Ω)
V1 I 2 =0
I 2 V =0 V1 I 2 =0
I2 V1 = 0
1
• g11 y g21 se determinan con el puerto de salida en circuito abierto, y excitando
el puerto de entrada. Se denominan admitancia de entrada con la salida en
circuito abierto y ganancia de voltaje con la salida en circuito abierto,
respectivamente.
• g22 y g12 se determinan con el puerto de entrada en corto circuito, y excitando
el puerto de salida. Se denominan impedancia de salida con la entrada en
corto circuito y ganancia inversa de corriente con la entrada en corto
circuito, respectivamente.
Modelo de la red con parámetros G
g22
+ +
I1 I2
V1 g11 g12 I 2 g21 V1 V2
−
− −
EC2272 / Tema 3 Prof. Orlando Sucre Abril 2008
6. INTERCONEXIÓN DE REDES DE DOS PUERTOS
Conexión serie-serie
+ Red a +
I1 I2
V1 V2
− Red b −
I1a = I1b = I1 V1 = V1a + V1b [Z ] = [Z ]a + [Z ]b
I 2 a = I 2b = I 2 V2 = V2 a + V2 b [V ] = [Z ][I ]
Conexión paralelo-paralelo
Red a
+ +
I1 I2 V
V1 2
− −
Red b
V1a = V1b = V1 I1 = I1a + I1b [Y ] = [Y ]a + [Y ]b
V2 a = V2b = V2 I 2 = I 2 a + I 2b [I ] = [Y ][V ]
Conexión en cascada
I1 I2
+ +
V1 Red a Red b V2
− −
V1b = V2 a I1b = −I 2 a
Otras conexiones: Serie-paralelo, paralelo-serie
EC2272 / Tema 3 Prof. Orlando Sucre Abril 2008
