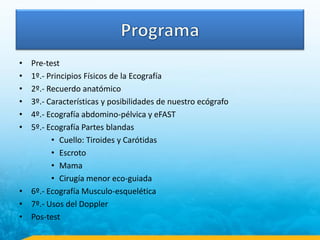

2. • Pre-test
• 1º.- Principios Físicos de la Ecografía
• 2º.- Recuerdo anatómico
• 3º.- Características y posibilidades de nuestro ecógrafo
• 4º.- Ecografía abdomino-pélvica y eFAST
• 5º.- Ecografía Partes blandas
• Cuello: Tiroides y Carótidas
• Escroto
• Mama
• Cirugía menor eco-guiada
• 6º.- Ecografía Musculo-esquelética
• 7º.- Usos del Doppler
• Pos-test

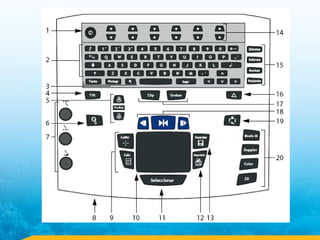

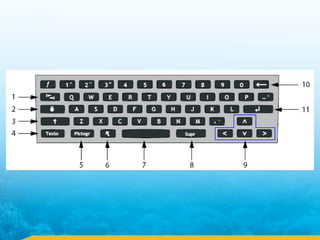

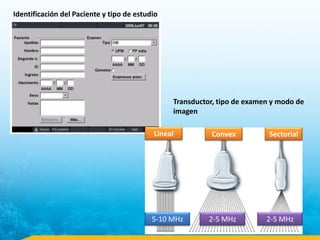

7. Transductor, tipo de examen y modo de
imagen
Identificación del Paciente y tipo de estudio
5-10 MHz 2-5 MHz 2-5 MHz
ConvexLineal Sectorial

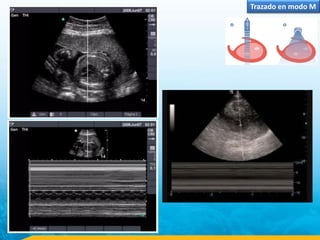

8. Trazado en modo M

9. Trazado en modo M

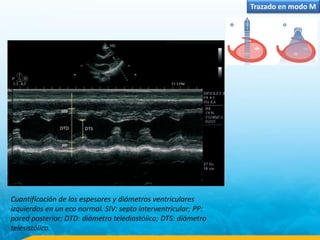

Cuantificación de los espesores y diámetros ventriculares
izquierdos en un eco normal. SIV: septo interventricular; PP:
pared posterior; DTD: diámetro telediastólico; DTS: diámetro
telesistólico.

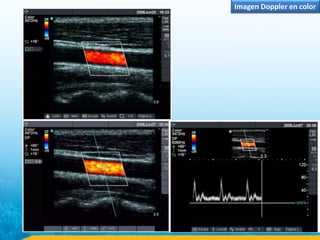

10. Imagen Doppler en color

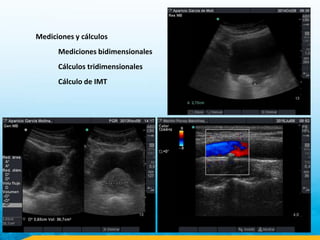

11. Mediciones y cálculos
Mediciones bidimensionales
Cálculos tridimensionales
Cálculo de IMT

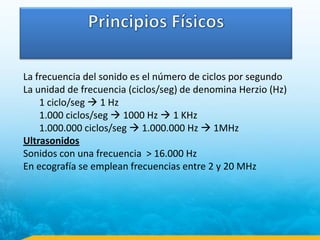

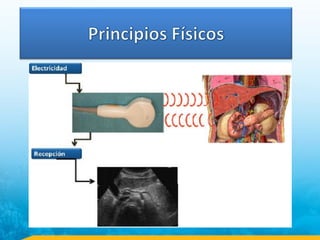

13. La frecuencia del sonido es el número de ciclos por segundo
La unidad de frecuencia (ciclos/seg) de denomina Herzio (Hz)
1 ciclo/seg  1 Hz
1.000 ciclos/seg  1000 Hz  1 KHz
1.000.000 ciclos/seg  1.000.000 Hz  1MHz
Ultrasonidos
Sonidos con una frecuencia > 16.000 Hz
En ecografía se emplean frecuencias entre 2 y 20 MHz

14. 1. Densidad  proximidad entre sus moléculas
2. Impedancia  resistencia al paso de ultrasonidos
3. Interfase  límite entre dos resistencias distintas
4. Ecos

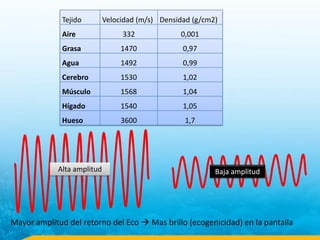

15. Tejido Velocidad (m/s) Densidad (g/cm2)
Aire 332 0,001
Grasa 1470 0,97
Agua 1492 0,99
Cerebro 1530 1,02
Músculo 1568 1,04
Hígado 1540 1,05
Hueso 3600 1,7
Mayor amplitud del retorno del Eco  Mas brillo (ecogenicidad) en la pantalla
Alta amplitud Baja amplitud

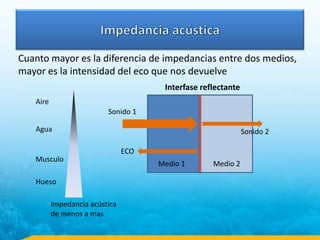

16. Cuanto mayor es la diferencia de impedancias entre dos medios,
mayor es la intensidad del eco que nos devuelve
Medio 1 Medio 2
Sonido 1
Sonido 2
ECO
Interfase reflectante
Aire
Agua
Musculo
Hueso
Impedancia acústica
de menos a mas

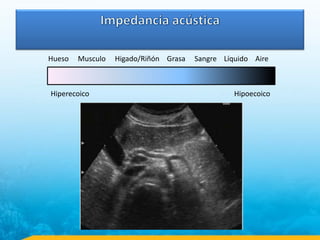

17. Hueso Musculo Higado/Riñón Grasa Sangre Líquido Aire
Hiperecoico Hipoecoico

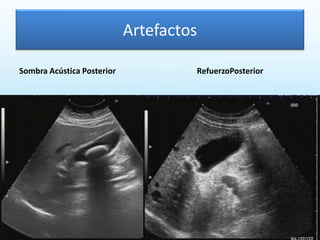

18. Artefactos
Sombra Acústica Posterior RefuerzoPosterior

19. Artefactos
Reverberación o Cola de
Cometa
Imagen en espejo

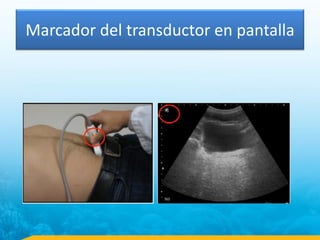

20. Marcador del transductor en pantalla

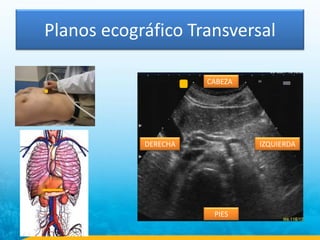

21. Planos ecográfico Transversal
CABEZA
DERECHA IZQUIERDA
PIES

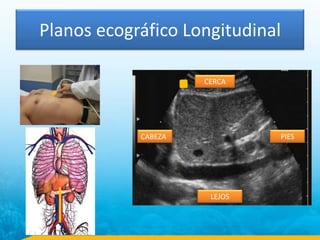

22. Planos ecográfico Longitudinal
CABEZA
CERCA
LEJOS
PIES

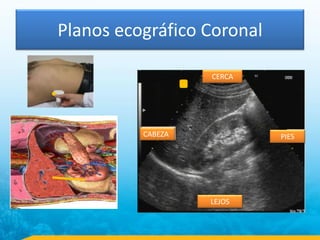

23. Planos ecográfico Coronal
CABEZA
CERCA
LEJOS
PIES

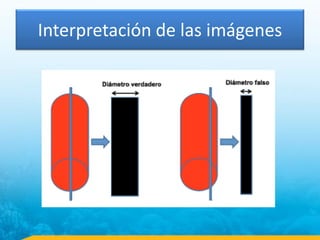

24. Interpretación de las imágenes
