Este documento presenta los principios básicos del ultrasonido, incluyendo la generación de ondas ultrasónicas, la reflexión, refracción y absorción de tejidos, y cómo se utilizan los transductores para generar imágenes. Explica conceptos como la impedancia, resolución, ecogenicidad de los tejidos, modos de imagen (A, B, M), Doppler y artefactos comunes.

1. PRINCIPIOS
BÁSICOS DE
ULTRASONIDO
ELIANA CASTAÑEDA MARÍN
RESIDENTE DE ANESTESIOLOGÍA
UDEA

2. Principios físicos
• Ultrasonido: ondulatorio. Frecuencia no audible:
2.5-15 MHz
Frecuencia: 2.5-15 mHz
Velocidad: 1,540 m/sec

3. Principios físicos
Impedancia
Densidad y velocidad de propagación en diferentes tejidos:
Tejido Velocidad Densidad Frecuencia: 2.5-15 mHz
(m/s) (g/cm2) Velocidad: 1,540 m/sec
Grasa 1.470 0,97 Absorción: 1dB/MHz cm
Músculo 1.568 1,04
Hígado 1.540 1,055
Cerebro 1.530 1,02 Z=DxV
Huesos 3.600 1,7
Agua (20°C) 1.492 0,9982
Aire 331 0,0013

4. Principios físicos
Generación de una onda de
ultrasonido

5. Principios físicos
Generación de una onda de
ultrasonido
Reflexión y refracción
1. Amplitud mode (A) a. Especular
2. Brightness (B) mode b. Difusa
3. Motion (M) mode c. Scattering

6. Principios físicos
Generación de una onda de ultrasonido
Absorción y Atenuación
Tejido Absorción
(dB/cm a 1 MHz)
Grasa 0,6
Músculo 2
Hígado 0,7
Cerebro 1
Huesos 4-10
Agua 0,002
(20°C)

7. Principios físicos
Generación de una imagen de ultrasonido
Transductores

8. Principios físicos
Generación de una imagen de ultrasonido
Resolución
Axial
Lateral

9. Principios físicos
Generación de una imagen de ultrasonido
Modo A
Modo B
Modo M

10. ECÓGRAFO
• Generador
• Transductor o
sonda
• Convertidor
• Memoria gráfica
• Monitor

11. Movimientos del
transductor
Anisotropía Alineación
Rotación
Inclinación

12. Parámetros ajustables
Profundidad

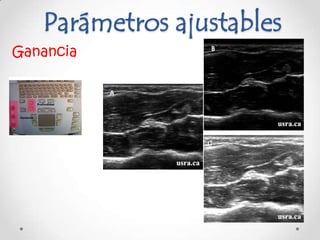

13. Parámetros ajustables
Ganancia

14. Ecogenicidad de los tejidos
Tejido Deformabilidad Textura Anisotropía
Venas Sí, compresible Anecoico No
Arterias Pulsátil Anecoico No
Hipoecoico con líneas
Sí, cambia de
Grasa hiperecoicas No
forma
irregulares
Heterogéneo (Líneas
Cambia de
Músculos hiperecoicas dentro No
forma
de tejido hipoecoico)
Hiperecoico-
Tendones Sí
Artefacto: hipoecoico
Líneas hiperecoicas
Hueso No con sombra No
hipoecoica
Nervio
Centro hipoecoico Sí
proximal
Nervio
Fascicular Sí
distal

15. Visualización de los
nervios
Los nervios pueden Raíces
cervicales
tener 3
Formas:
• Redonda
• Ovalada
• Triangular
Nervio periférico

16. Visualización de los
nervios
Corte transversal
,

17. Visualización de los
nervios
Corte longitudinal
,

18. Doppler color

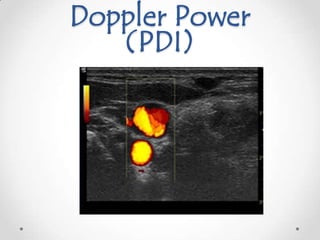

19. Doppler Power
(PDI)

20. Doppler pulsado
Arteria Vena

21. Artefactos de la imagen
Sombra acústica Aire

22. Artefactos de la imagen
Refuerzo acústico

23. Artefactos de la imagen
Reverberación- cola de cometa

24. Aguja
Inserción en el plano- eje largo

25. Aguja
Inserción fuera del plano- eje corto

26. Aguja
Visualización
