El documento resume los principales aspectos del diagnóstico radiográfico de caries. Explica que las radiografías permiten detectar hasta un 30% de caries adicionales y clasifica las caries radiográficamente en 6 estadios según su profundidad y ubicación. También describe las principales lesiones periapicales como granulomas, quistes u osteítis y su correlación histológica-radiográfica.

1. Diagnóstico
Radiográfico
De Caries

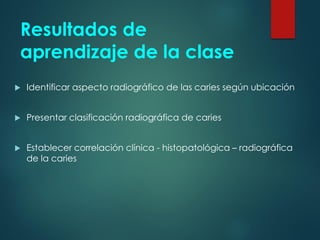

2. Resultados de
aprendizaje de la clase
 Identificar aspecto radiográfico de las caries según ubicación
 Presentar clasificación radiográfica de caries
 Establecer correlación clínica - histopatológica – radiográfica
de la caries

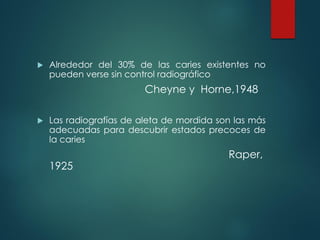

3.  Alrededor del 30% de las caries existentes no
pueden verse sin control radiográfico
Cheyne y Horne,1948
 Las radiografías de aleta de mordida son las más
adecuadas para descubrir estados precoces de
la caries
Raper,
1925

4. Se ha demostrado que el
50% de todas las caries
interdentarias no son visibles
clínicamente
CHEYNE VD, HOME EV; DELABARRE FA;
KIDD EAM, PITTS NB; MUHLER J;
MURRAY J, SHAW L; SMITH RK; SOGNNAES
RJ;
TRITHART A, DONNELLY C

5. La caries es detectable
radiográficamente por que
produce una desmineralización del
diente, esta zona permite un paso
mayor de Rayos X que impresionan
la película

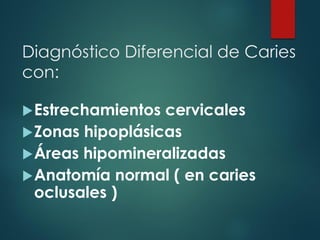

6. Diagnóstico Diferencial de Caries
con:
Estrechamientos cervicales
Zonas hipoplásicas
Áreas hipomineralizadas
Anatomía normal ( en caries
oclusales )

9. Reconocimiento de
Materiales de Base y
Restauración

14. “ La extensión histológica de
una caries no corresponde con
el límite radiográfico, siempre es
mayor ”

15. Clasificación
Radiográfica De las
Caries

16.  Incipiente de esmalte
 De esmalte
 Dentinaria superficial
 Dentinaria profunda
 Sobreproyectada en cámara pulpar
 Penetrante
Clasificación Radiográfica
De Las Caries

18. Clasificación Radiográfica
De Las Caries
 Incipiente de esmalte
 De esmalte
 Dentinaria superficial
 Dentinaria profunda
 Sobreproyectada en cámara pulpar
 Penetrante

20. Clasificación Radiográfica
De Las Caries
Incipiente de esmalte
De esmalte
Dentinaria superficial
Dentinaria profunda
Sobreproyectada en cámara pulpar
Penetrante

23. Clasificación Radiográfica
De Las Caries
 Incipiente de esmalte
 De esmalte
 Dentinaria superficial
 Dentinaria profunda
 Sobreproyectada en cámara
pulpar
 Penetrante

26.  Incipiente de esmalte
 De esmalte
 Dentinaria superficial
 Dentinaria profunda
 Sobreproyectada en cámara pulpar
 Penetrante
Clasificación Radiográfica
De Las Caries

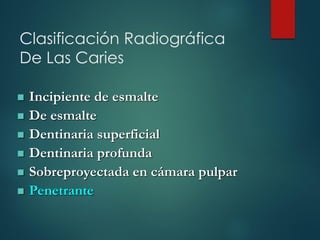

28.  Incipiente de esmalte
 De esmalte
 Dentinaria superficial
 Dentinaria profunda
 Sobreproyectada en cámara pulpar
 Penetrante
Clasificación Radiográfica
De Las Caries

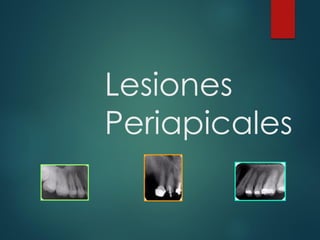

30. Lesiones
Periapicales

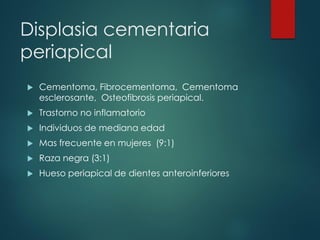

33. Displasia cementaria
periapical
 Cementoma, Fibrocementoma, Cementoma
esclerosante, Osteofibrosis periapical.
 Trastorno no inflamatorio
 Individuos de mediana edad
 Mas frecuente en mujeres (9:1)
 Raza negra (3:1)
 Hueso periapical de dientes anteroinferiores

34. …continuación
 Lesiones múltiples generalmente
 Dientes vitales
 Fases secuenciales
1.- Radiolúcida
2.- Mixta
3.- Radiopaca
 Cápsula radiolúcida que la separa del hueso

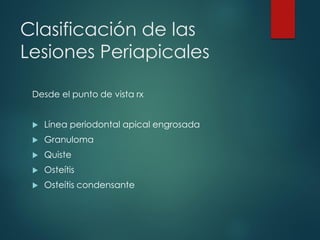

36. Clasificación de las
Lesiones Periapicales
Desde el punto de vista rx
 Línea periodontal apical engrosada
 Granuloma
 Quiste
 Osteítis
 Osteítis condensante

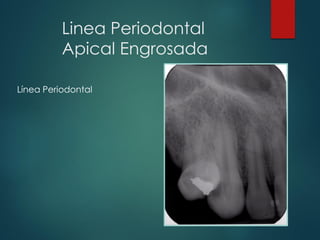

37. Linea Periodontal
Apical Engrosada
Línea Periodontal

38. Linea Periodontal
Apical Engrosada
Causas
 Periodontitis apical
crónica
 Trauma oclusal
 Distorsión por
amplitud
 Sumación de
absorciones

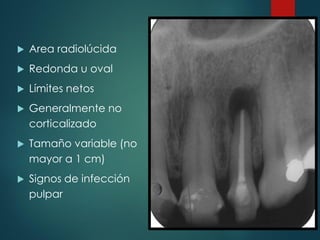

39. Granuloma

40.  Area radiolúcida
 Redonda u oval
 Límites netos
 Generalmente no
corticalizado
 Tamaño variable (no
mayor a 1 cm)
 Signos de infección
pulpar

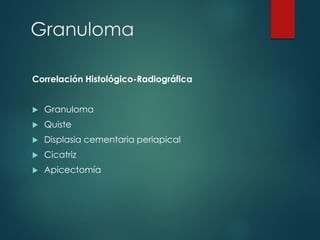

41. Granuloma
Correlación Histológico-Radiográfica
 Granuloma
 Quiste
 Displasia cementaria periapical
 Cicatriz
 Apicectomía

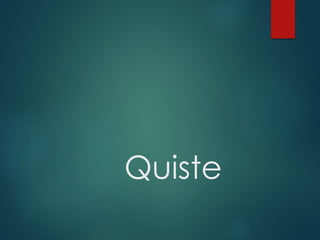

42. Quiste

43. Quiste
 Area radiolúcida
 Redonda u oval unilocular
 Bordes bien definidos
 Habitualmente
corticalizada
 Tamaño mayor a 1 cm
 Pueden expandirse a seno
maxilar
 Pueden producir rizálisis en
dientes adyacentes

44. Quiste
Correlación Histológica-Radiográfica
 Granuloma
 Cicatriz
 Displasia cementaria periapical
 Apicectomía
 Quiste

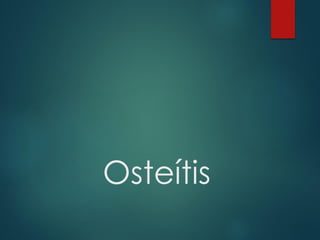

46. Osteítis

47. Osteitis
 Area radiolúcida
 Límites difusos
 Tamaño variable
 Diente infectado
 Concepto radiográfico

49. Osteitis
Correlación Histológica-Radiográfica
 Granuloma
 Granuloma abscedado
 Quiste abscedado
 Absceso dentoalveolar agudo

50. Osteítis
Condensante

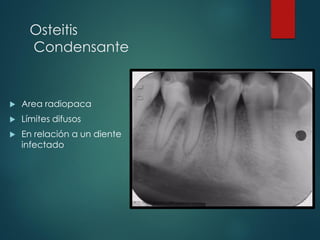

51. Osteitis
Condensante
 Area radiopaca
 Límites difusos
 En relación a un diente
infectado
