Presentacion acerca de el Analisis de Sistemas de Medicion (por sus siglas en ingles MSA) usado en la industria. Presentacion realizada en octubre del año 2008 para la materia de "requerimientos de la industria automotriz" en el Instituto Tecnologico de Saltillo

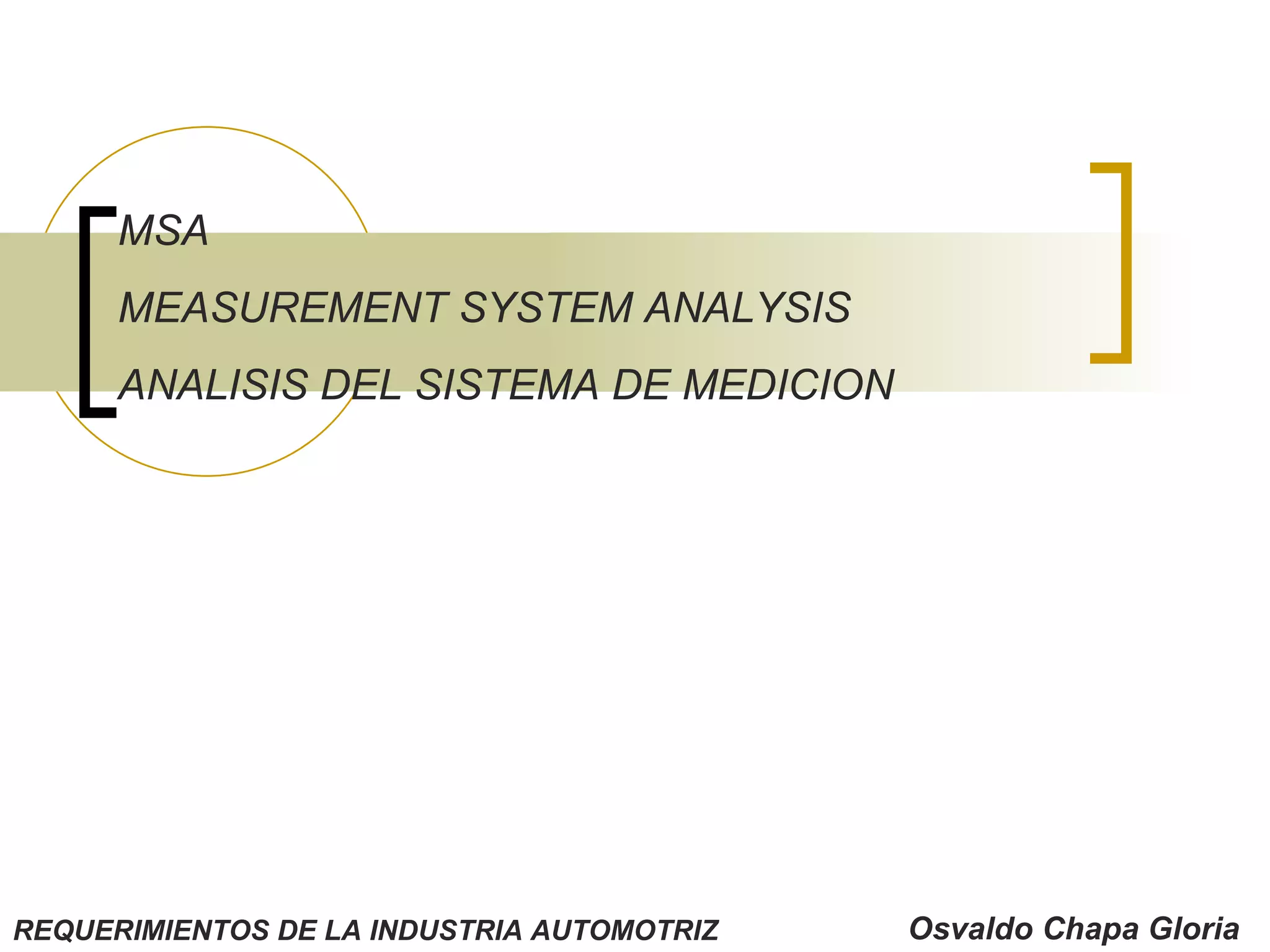

1. MSA MEASUREMENT SYSTEM ANALYSIS ANALISIS DEL SISTEMA DE MEDICION REQUERIMIENTOS DE LA INDUSTRIA AUTOMOTRIZ Osvaldo Chapa Gloria

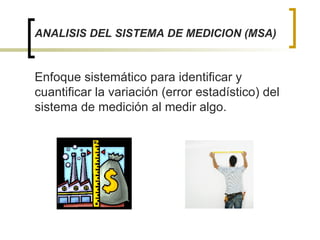

2. ANALISIS DEL SISTEMA DE MEDICION (MSA) Enfoque sistemático para identificar y cuantificar la variación (error estadístico) del sistema de medición al medir algo.

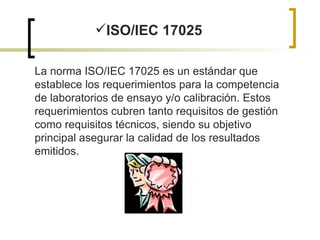

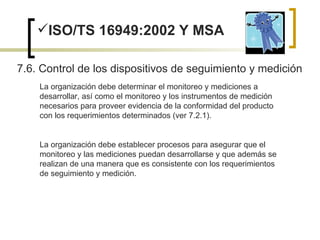

13. Procedimiento de comparación entre lo que indica un instrumento y lo que debería indicar de acuerdo a un patrón de referencia con valor conocido. Los resultados de la calibración son informados en un documento llamado Certificado de Calibración . Calibración

15. Estabilidad La cantidad de variación total en el sesgo del sistema en el tiempo de una parte dada o parte maestra *sesgo- Diferencia entre el valor promedio observado y el valor de referencia

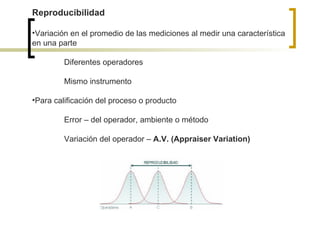

18. Estudio Gage R&R o GRR Gage R&R es un sistema que se combina con variación de repetibilidad y reproducibilidad. De otra manera, GRR es igual a la variación de la suma dentro del sistema y entre sistemas de variación. Para verificar que un sistema de medición cuando ya es aceptable continua conservando sus propiedades estadísticas se realiza un estudio comúnmente llamado “Gage R&R”

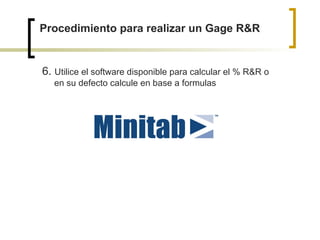

21. Procedimiento para realizar un Gage R&R 6. Utilice el software disponible para calcular el % R&R o en su defecto calcule en base a formulas

23. Guía para determinar la repetibilidad y reproducibilidad por un método numérico analítico 4. Transferir rangos al renglón 17 y calcular R el promedio de todos los rangos. 5. Calcular los limites de control para rangos. 6. Repetir alguna lectura que sea mas grande que el UCLr usando la misma parte, mismo operador y recalcular. Corregir las causas especiales que producen una condicion fuera de control.

24. Guía para determinar la repetibilidad y reproducibilidad por un método numérico analítico 7. Sumar los renglones (1,2,3), (6,7,8) y (11,12,13) dividir la suma en cada renglón por el numero de muestras y reportar en columna etiquetado “average” 8. Calcular el promedio para cada parte, cada operador y reportar en el renglón 4, 9 y 14 X a , X b , X c 9. Calcular la diferencia entre promedios de los renglones 4, 9 y 14 para el reglón 18

25. Guía para determinar la repetibilidad y reproducibilidad por un método numérico analítico 10. Suma las mediciones para cada prueba, para cada parte y divide el total entre el numero de mediciones en renglón 16 11. Calcular R p en renglón 16 12. Transferir los valores calculados R, X diff , y R p a tabla de reporte 13. Realizar los cálculos del lado izquierdo de la tabla de reporte

26. Guía para determinar la repetibilidad y reproducibilidad por un método numérico analítico 14. Realizar los cálculos del lado derecho en la tabla de resultados 15. Checar los resultados de GR&R, Reproducibilidad y repetibilidad

28. Información de causas del sistema de medición o error del gage Analizar resultados de R&R %R&R > 30% %R&R 10% - 30% %R&R < 10% La variación en el sistema de medición es grande en relación a la variación total observada. El sistema de medición es marginal y tendrá que ser mejorado antes de continuar Implementar rápidas u obvias mejoras al sistema de medición, pero el proyecto puede continuar con el actual sistema de medición. Cuando la variación del proceso disminuya, el sistema de medición necesitara mejoras. Repetibilidad y Reproducibilidad son un pequeño porcentaje de la variación total observada. Podemos continuar
