1. ESTETICA Y FINALIDAD DE LA
ESTRUCTURA , FORMA Y FUNCION
Integrante
Elías Sánchez
C.I: 23852443
INSTITUTO UNIVERSITARIO DE TECNOLOGÍA
ANTONIO JOSÉ DE SUCRE
EXTENSIÓN BARQUISIMETO
BARQUISIMETO SEPTIEMBRE 2016

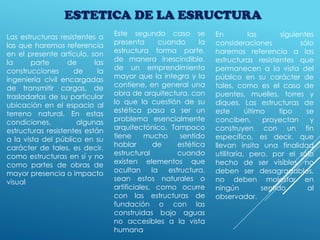

2. ESTETICA DE LA ESRUCTURA
Las estructuras resistentes a
las que haremos referencia
en el presente artículo, son
la parte de las
construcciones de la
ingeniería civil encargadas
de transmitir cargas, de
trasladarlas de su particular
ubicación en el espacio al
terreno natural. En estas
condiciones, algunas
estructuras resistentes están
a la vista del público en su
carácter de tales, es decir,
como estructuras en sí y no
como partes de obras de
mayor presencia o impacto
visual
Este segundo caso se
presenta cuando la
estructura forma parte,
de manera inescindible,
de un emprendimiento
mayor que la integra y la
contiene, en general una
obra de arquitectura, con
lo que la cuestión de su
estética pasa a ser un
problema esencialmente
arquitectónico. Tampoco
tiene mucho sentido
hablar de estética
estructural cuando
existen elementos que
ocultan la estructura,
sean estos naturales o
artificiales, como ocurre
con las estructuras de
fundación o con las
construidas bajo aguas
no accesibles a la vista
humana
En las siguientes
consideraciones sólo
haremos referencia a las
estructuras resistentes que
permanecen a la vista del
público en su carácter de
tales, como es el caso de
puentes, muelles, torres y
diques. Las estructuras de
este último tipo se
conciben, proyectan y
construyen con un fin
específico, es decir, que
llevan ínsita una finalidad
utilitaria, pero, por el sólo
hecho de ser visibles, no
deben ser desagradables,
no deben molestar en
ningún sentido al
observador.

3. FUNCION DE LAS ESRUCTURA
Las estructuras son elementos constructivos cuya misión fundamental es la de
soportar un conjunto de cargas, que podemos clasificar como sigue:
1- Peso propio
2- Cargas de funcionalidad
3- Acciones exteriores varias
En el apartado 1 de peso propio incluiremos las cargas de la estructura que
son especialmente significativas en las estructuras de hormigón armado y las
cargas reológicas, que provienen del proceso de fraguado del hormigón.
En el apartado 2 incluiremos las cargas que actúan sobre la construcción de
la que forma parte la estructura en cuestión, por ejemplo los objetos y
personas que van a estar en la construcción.
En el apartado 3 nos referimos a la temperatura (dilatación-contracción), el
viento, la nieve, sismos, etc.
Vemos que las cargas que pueden actuar sobre una estructura son muy
variadas y pueden darse una serie de combinaciones entre ellas, debiendo
la estructura soportar la combinación más desfavorable.

4. EXIGENCIAS BASICAS DE LA ESRUCTURA
 Equilibrio
 Estabilidad
 Resistencia
Funcionalidad: que cumpla con lo
previsto en la etapa de proyecto. La
estructura debe facilitar el buen
funcionamiento y no ser una limitante.
Economía: mejor solución, máximo
rendimiento,
mínimo consumo y considerar el
mantenimiento
Estética: dependerá de la extensión del
proyecto, en
ocasiones la estética de la estructura
podrá sobresalir
en su máxima expresión.
Para facilitar esto la forma del objeto debe adaptarse a la dirección de las
solicitaciones. Esto debe ser combinado con el diseño.

5. Equilibrio: de acciones con reacciones,
conduciendo las cargas a los apoyos.
Equilibrio estático: condición en la cual un
cuerpo sometido a una serie de fuerzas y
momentos exteriores, se mantiene en
reposo o con un movimiento uniforme.
a)estable b)indiferente
c)inestable
Estabilidad: el equilibrio no debe alterarse
por la aparición, desaparición o
modificación de cargas de servicio. No
debe existir la posibilidad de movimientos
inaceptables: movimientos o vuelcos
Resistencia: integridad de la estructura y de
cada una de sus partes. No debe existir
peligro de fallas. Para esto se debe usar un
material en calidad y cantidad suficientes
para soportar las solicitaciones a las que
estará sometida. Sin sufrir deformaciones
(existen ciertos límites).

6. FORMAS GENERALES DE LAS ESRUCTURAS
Los elementos estructurales fundamentales son :
 Las vigas de directriz recta, que trabajan
fundamentalmente a flexión
 Los pilares, que trabajan fundamentalmente a
compresión.
Es importante no perder de vista la importancia que tienen
otros dos elementos:
 La cimentación
 El terreno, ya que si fallan por algún motivo no se
consigue el objetivo final de una estructura que es
fundamentalmente: traspasar las cargas de la
construcción, de la que forma parte, al terreno
Una tipología de viga muy frecuente es :
 La viga continua.
 Extremos
 Intermedios
 Central.
Consta de unos apoyos intermedios. Los espacios entre pilares los denominamos
vanos, que pueden ser:

7. Los arcos: Los elementos estructurales que sirven para salvar los vanos frecuentemente
son de eje recto, pero también pueden serlo de eje curvo.
Una tipología característica es el arco de tres articulaciones.
Para las denominaciones de las estructuras utilizamos
determinados aspectos significativos, como por ejemplo:
 La forma fundamental, por ejemplo: arco
 Los apoyos, por ejemplo: empotramiento, articulación fija,...
 El tipo de nudos, por ejemplo: rígido, articulado
Existen una serie de tipologías estructurales muy comunes:
 Los pórticos, generalmente de nudos rígidos,
característicos por ejemplo de las estructuras
principales de las naves industriales.
 Las cerchas, generalmente de nudos articulados,
característicos por ejemplo de ciertas estructuras
de cubierta, en construcción industrial
fundamentalmente.
 Los marcos, que se utilizan por ejemplo en
entramados laterales
