El documento describe la anatomía normal del mediastino y los compartimientos mediastínicos utilizando imágenes de TC y RM. Explica las estructuras visibles como la tráquea, los vasos principales, el corazón y los pulmones. El documento provee múltiples imágenes axiales, sagitales y coronales del mediastino para ilustrar la posición anatómica de las diferentes estructuras.

1. CATEDRA DE RADIOLOGIA FACULTAD DE CIENCIAS MEDICAS U.N.L.P TORAX NORMAL Mediastino Segmentación Pulmonar EDICION 2004 TC y RM

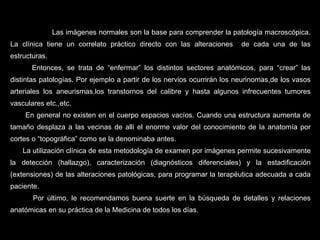

2. Las imágenes normales son la base para comprender la patología macroscópica. La clínica tiene un correlato práctico directo con las alteraciones de cada una de las estructuras. Entonces, se trata de “enfermar” los distintos sectores anatómicos, para “crear” las distintas patologías. Por ejemplo a partir de los nervios ocurrirán los neurinomas,de los vasos arteriales los aneurismas,los transtornos del calibre y hasta algunos infrecuentes tumores vasculares etc.,etc. En general no existen en el cuerpo espacios vacíos. Cuando una estructura aumenta de tamaño desplaza a las vecinas de alli el enorme valor del conocimiento de la anatomía por cortes o “topográfica” como se la denominaba antes. La utilización clínica de esta metodología de examen por imágenes permite sucesivamente la detección (hallazgo), caracterización (diagnósticos diferenciales) y la estadificación (extensiones) de las alteraciones patológicas, para programar la terapéutica adecuada a cada paciente. Por último, le recomendamos buena suerte en la búsqueda de detalles y relaciones anatómicas en su práctica de la Medicina de todos los días.

3. MEDIASTINO EDICION 2004 TC y RM CATEDRA DE RADIOLOGIA FACULTAD DE CIENCIAS MEDICAS U.N.L.P

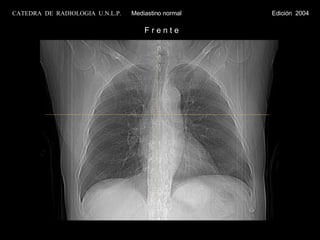

4. CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004 F r e n t e

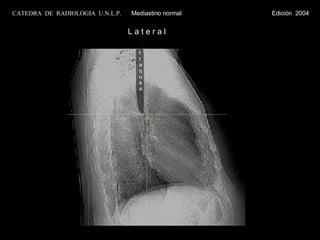

5. L a t e r a l traquea CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

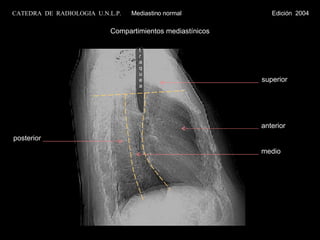

6. Compartimientos mediastínicos traquea CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004 anterior medio superior posterior

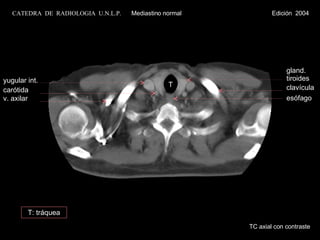

7. yugular int. carótida v. axilar gland. tiroides T clavícula esófago TC axial con contraste CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004 T: tráquea

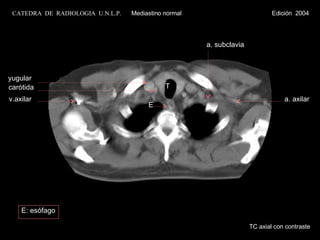

8. T yugular carótida v.axilar a. subclavia a. axilar E TC axial con contraste E: esófago CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

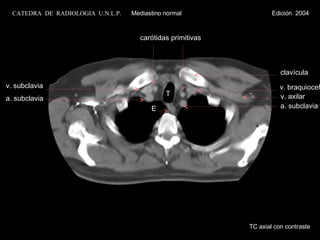

9. v. braquiocef. T a. subclavia v. subclavia v. axilar clavícula E a. subclavia TC axial con contraste CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004 carótidas primitivas

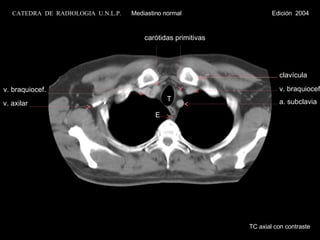

10. TC axial con contraste v. braquiocef. T E carótidas primitivas a. subclavia v. braquiocef. v. axilar clavícula CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

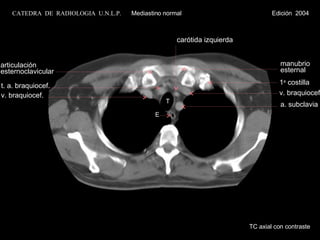

11. v. braquiocef. T E a. subclavia carótida izquierda t. a. braquiocef. v. braquiocef. manubrio esternal 1 a costilla articulación esternoclavicular TC axial con contraste CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

12. TC axial con contraste v. braquiocef. T E carótida a. subclavia tr. arterial braquiocef. vena braquiocef. CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

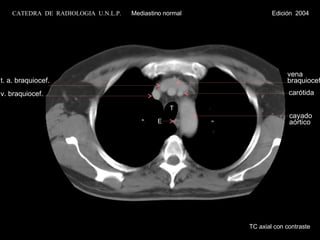

13. vena braquiocef. T E cayado aórtico carótida t. a. braquiocef. v. braquiocef. TC axial con contraste CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

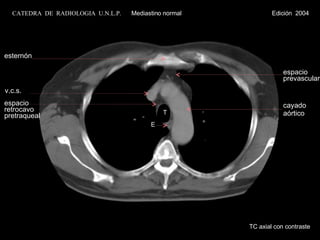

14. T E v.c.s. cayado aórtico espacio prevascular esternón espacio retrocavo pretraqueal TC axial con contraste CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

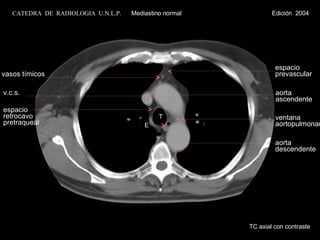

15. T v.c.s. espacio retrocavo pretraqueal E espacio prevascular aorta ascendente ventana aortopulmonar aorta descendente vasos tímicos TC axial con contraste CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

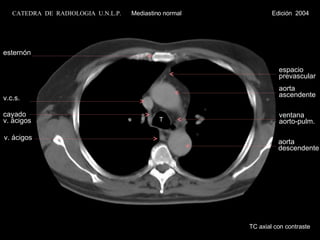

16. T esternón v.c.s. cayado v. ácigos v. ácigos espacio prevascular aorta ascendente ventana aorto-pulm. aorta descendente TC axial con contraste CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

17. TC axial con contraste esternón v.c.s. carina v. ácigos espacio prevascular aorta ascendente a. pulmonar izquierda aorta descendente vasos mamarios internos CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

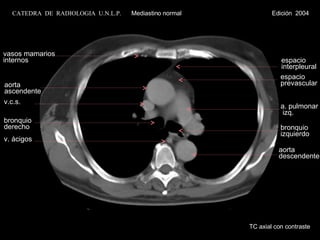

18. aorta ascendente v.c.s. v. ácigos espacio prevascular a. pulmonar izq. bronquio derecho bronquio izquierdo aorta descendente espacio interpleural vasos mamarios internos TC axial con contraste CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

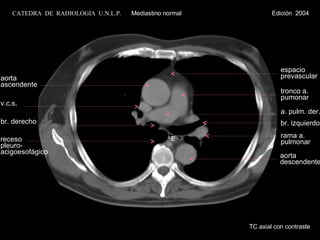

19. aorta ascendente v.c.s. br. derecho receso pleuro- acigoesofágico rama a. pulmonar tronco a. pumonar a. pulm. der. br. izquierdo aorta descendente espacio prevascular TC axial con contraste E CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

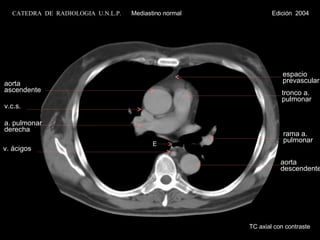

20. aorta ascendente v.c.s. a. pulmonar derecha espacio prevascular tronco a. pulmonar aorta descendente v. ácigos E rama a. pulmonar TC axial con contraste CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

21. a. pulmonar v.c.s. v. ácigos ramas a. pulmonar E TC axial con contraste aorta ascendente aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

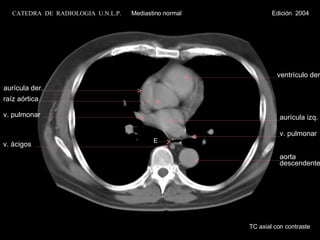

22. E ventrículo der. aurícula izq. v. pulmonar aurícula der. raíz aórtica v. pulmonar v. ácigos TC axial con contraste aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

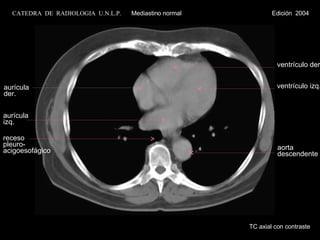

23. aurícula der. aurícula izq. ventrículo der. ventrículo izq. receso pleuro- acigoesofágico TC axial con contraste aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

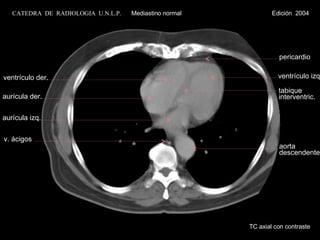

24. TC axial con contraste ventrículo der. aurícula izq. v. ácigos aurícula der. aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004 ventrículo izq. tabique interventric. pericardio

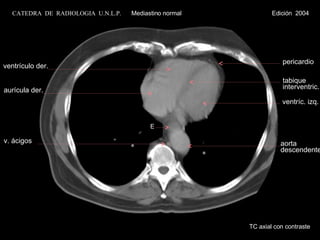

25. TC axial con contraste E ventrículo der. aurícula der. tabique interventric. ventríc. izq. v. ácigos pericardio aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

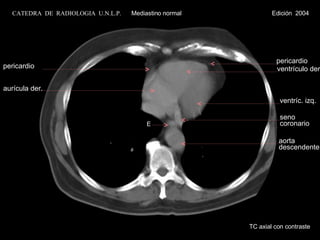

26. TC axial con contraste aurícula der. ventrículo der. ventríc. izq. E pericardio pericardio aorta descendente seno coronario CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

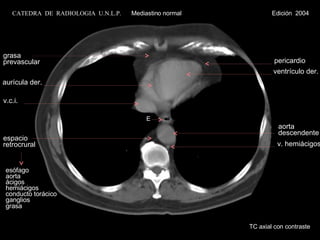

27. TC axial con contraste E v.c.i. ventrículo der. grasa prevascular pericardio esófago aorta ácigos hemiácigos conducto torácico ganglios grasa espacio retrocrural aurícula der. aorta descendente v. hemiácigos CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

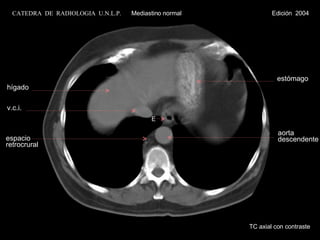

28. TC axial con contraste E hígado v.c.i. estómago espacio retrocrural aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

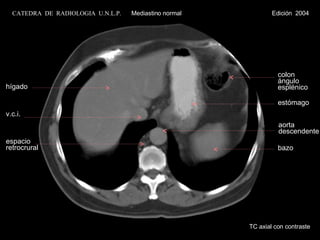

29. TC axial con contraste hígado v.c.i. espacio retrocrural colon ángulo esplénico estómago bazo aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

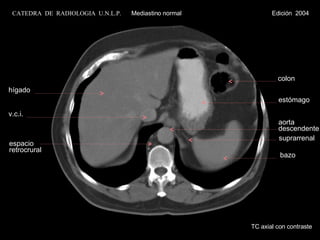

30. suprarrenal TC axial con contraste hígado v.c.i. espacio retrocrural colon estómago bazo aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

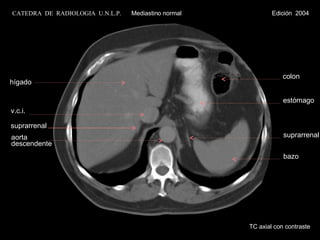

31. TC axial con contraste hígado v.c.i. suprarrenal bazo suprarrenal estómago colon aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

32. RM axial T1 cayado aórtico esófago tráquea v.c.s. CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

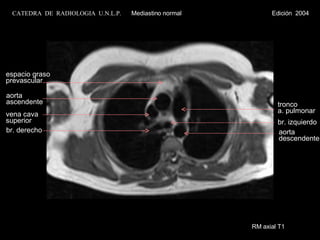

33. RM axial T1 aorta ascendente vena cava superior br. derecho tronco a. pulmonar espacio graso prevascular br. izquierdo aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

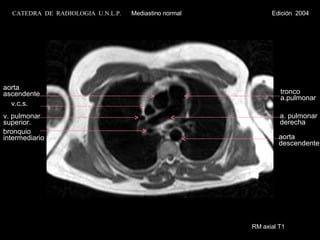

34. RM axial T1 aorta ascendente v.c.s. v. pulmonar superior. tronco a.pulmonar a. pulmonar derecha bronquio intermediario aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

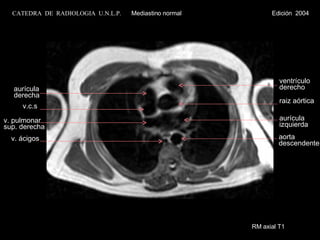

35. RM axial T1 raiz aórtica ventrículo derecho v.c.s aurícula derecha aurícula izquierda v. pulmonar sup. derecha v. ácigos aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

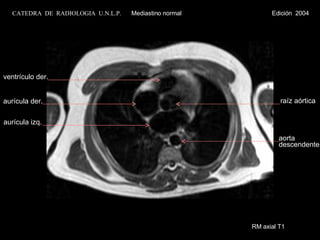

36. RM axial T1 aurícula der. aurícula izq. ventrículo der. raíz aórtica aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

37. RM axial T1 pericardio ventrículo der. ventrículo izq. septo Interventric. v. ácigos aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

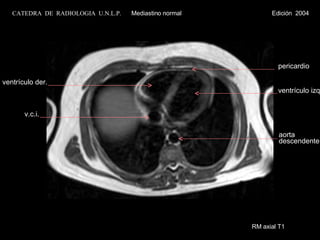

38. RM axial T1 pericardio ventrículo izq. ventrículo der. v.c.i. aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

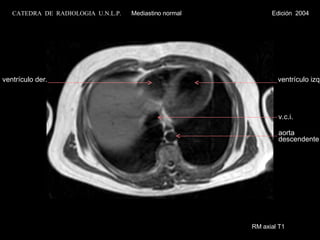

39. RM axial T1 ventrículo izq. ventrículo der. v.c.i. aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

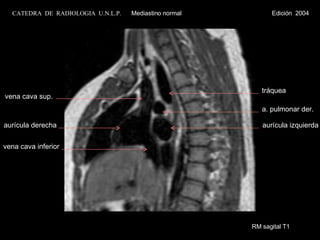

40. RM sagital T1 aurícula derecha vena cava inferior vena cava sup. aurícula izquierda a. pulmonar der. tráquea CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

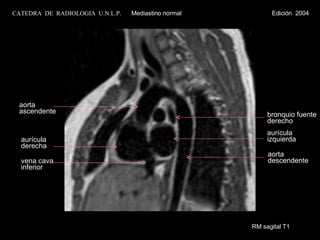

41. RM sagital T1 bronquio fuente derecho aurícula izquierda aorta ascendente aurícula derecha vena cava inferior aorta descendente CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

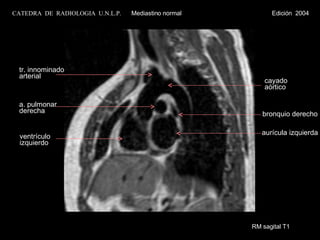

42. RM sagital T1 ventrículo izquierdo aurícula izquierda cayado aórtico a. pulmonar derecha bronquio derecho tr. innominado arterial CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

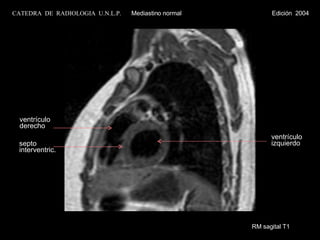

43. RM sagital T1 ventrículo izquierdo ventrículo derecho septo interventric. CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

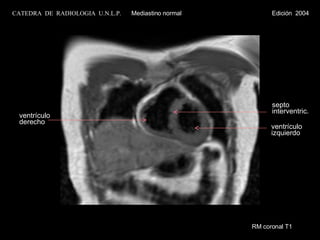

44. RM coronal T1 ventrículo izquierdo septo interventric. ventrículo derecho CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

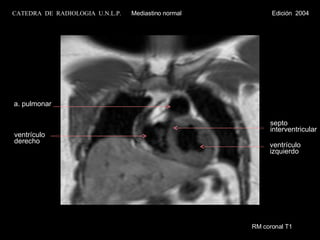

45. RM coronal T1 ventrículo izquierdo septo interventricular ventrículo derecho a. pulmonar CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

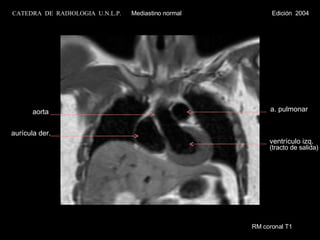

46. RM coronal T1 ventrículo izq. (tracto de salida) a. pulmonar aurícula der. aorta CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

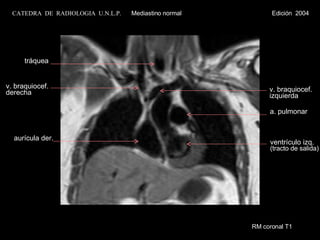

47. RM coronal T1 aurícula der. a. pulmonar ventrículo izq. (tracto de salida) v. braquiocef. derecha v. braquiocef. izquierda tráquea CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

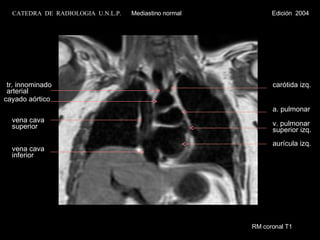

48. RM coronal T1 vena cava inferior vena cava superior cayado aórtico carótida izq. tr. innominado arterial aurícula izq. v. pulmonar superior izq. a. pulmonar CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

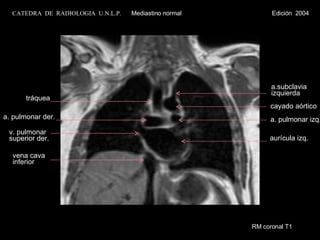

49. RM coronal T1 vena cava inferior v. pulmonar superior der. a. pulmonar der. tráquea a. pulmonar izq. aurícula izq. a.subclavia izquierda cayado aórtico CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004

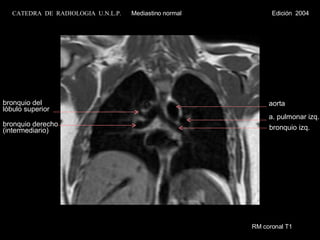

50. bronquio izq. a. pulmonar izq. bronquio del lóbulo superior aorta bronquio derecho (intermediario) RM coronal T1 CATEDRA DE RADIOLOGIA U.N.L.P. Mediastino normal Edición 2004
