Este documento es un catálogo de instrumentos quirúrgicos producidos por BTI. Contiene una lista e imágenes de más de 30 tipos diferentes de instrumentos quirúrgicos como pinzas, tijeras, curetas, raspadores de hueso y osteotomos. También incluye instrucciones para la limpieza y esterilización adecuada de los instrumentos antes y después de su uso.

1. INSTRUMENTAL
Q U I R Ú R G I C O
www.bti-implant.es
www.prgf.org
“Premio Príncipe Felipe
a la Innovación
Tecnológica”

2. NOMBRE PAGINA
INDICE
BTI
INDICE
BISTURÍ CIRCULAR PAG. 21
CAJA QUIRÚRGICA PAG. 30
CINCELES PAG. 25
COMPACTADORES DE HUESO PAG. 23
COMPÁS QUIRÚRGICO PAG. 12
COMPACTADORES BTI PAG. 27
CUCHILLA PARA RASPADOR DE HUESO PAG. 18
CUCHILLA PARA RASPADOR DE HUESO CURVO PAG. 19
CURETAS GRACEY PAG. 31
CURETA MOLT PAG. 11
CURETAS ÓSEAS (CUCHARILLAS DE LEGRADO) PAG. 5
DESPEGADOR PERIÓSTICO PAG. 5
ESPEJOS PAG. 13
EXPANSORES BTI PAG. 27
EXTRACTOR DE TORNILLOS PAG. 31
GUBIAS PAG. 10
HOJAS DE BISTURÍ PAG. 13
HOJAS MICROCIRUGÍAS PAG. 15
KIT DE ELEVACIÓN DE SENO PAG. 22
KIT DE OBTENCIÓN DE INJERTO DE TIBIA O CADERA PAG. 24
LIMPIEZA Y ESTERILIZACIÓN DEL INST. QUIRÚRGICO BTI PAG. 32-33
MANGO BISTURÍ PAG. 13
MANGO ESPEJO PAG. 13
MANGO Y MICROESPEJO PAG. 14
MARTILLO PAG. 25
MICROBISTURÍ PAG. 15
MOLINILLO DE HUESO PAG. 21
OSTEOTOMOS BTI PAG. 26
PERIOTOMOS BTI PAG. 2-3
PERIOSTOTOMOS BTI PAG. 4
PIEDRA DE ARKANSAS PAG. 30
PINZA ADSON PAG. 7
PINZA DE CAMPO PAG. 6
BTI

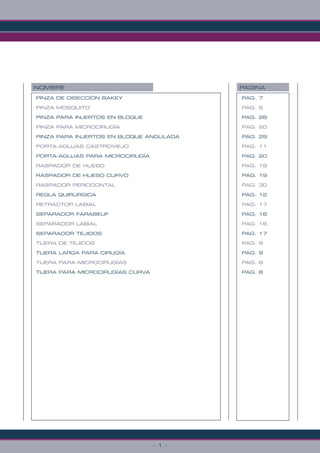

3. - 1 -
NOMBRE PAGINA
PINZA DE DISECCIÓN BAKEY PAG. 7
PINZA MOSQUITO PAG. 6
PINZA PARA INJERTOS EN BLOQUE PAG. 28
PINZA PARA MICROCIRUGÍA PAG. 20
PINZA PARA INJERTOS EN BLOQUE ANGULADA PAG. 29
PORTA-AGUJAS CASTROVIEJO PAG. 11
PORTA-AGUJAS PARA MICROCIRUGÍA PAG. 20
RASPADOR DE HUESO PAG. 18
RASPADOR DE HUESO CURVO PAG. 19
RASPADOR PERIODONTAL PAG. 30
REGLA QUIRÚRGICA PAG. 12
RETRACTOR LABIAL PAG. 17
SEPARADOR FARABEUF PAG. 16
SEPARADOR LABIAL PAG. 16
SEPARADOR TEJIDOS PAG. 17
TIJERA DE TEJIDOS PAG. 9
TIJERA LARGA PARA CIRUGÍA PAG. 9
TIJERA PARA MICROCIRUGÍAS PAG. 8
TIJERA PARA MICROCIRUGÍAS CURVA PAG. 8

4. PERIOTOMOS BTI
BTI
- 2 -
PER1- PER2: Diseñados para despegar los tejidos con precisión, en especial biotipos
gingivales finos. Muy útil como elevador radicular.
Ref. PER1 Ref. PER2

5. - 3 -

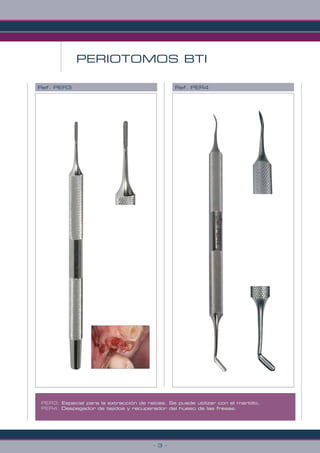

Ref. PER3 Ref. PER4
PERIOTOMOS BTI
PER3: Especial para la extracción de raíces. Se puede utilizar con el martillo.
PER4: Despegador de tejidos y recuperador del hueso de las fresas.

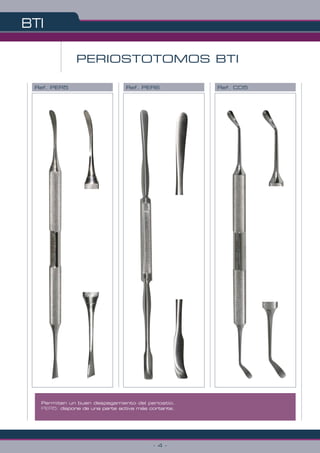

6. PERIOSTOTOMOS BTI
BTI
- 4 -
Permiten un buen despegamiento del periostio.
PER5: dispone de una parte activa más cortante.
Ref. PER5 Ref. PER6 Ref. CO5

7. - 5 -
DESPEGADOR PERIÓSTICO
Ref. CO1
Ref. DPZ
Ref. CO2
CURETAS ÓSEAS
CUCHARILLAS DE LEGRADO

8. BTI
- 6 -

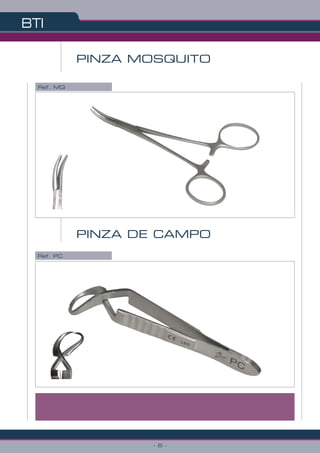

PINZA DE CAMPO
PINZA MOSQUITO
Ref. MQ
Ref. PC

9. - 7 -

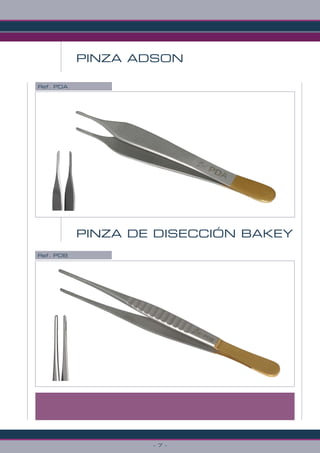

PINZA ADSON
Ref. PDA
Ref. PDB
PINZA DE DISECCIÓN BAKEY

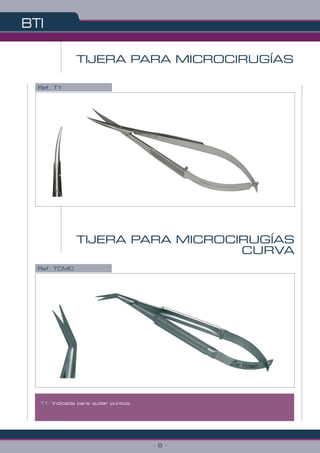

10. TIJERA PARA MICROCIRUGÍAS
BTI
- 8 -
TIJERA PARA MICROCIRUGÍAS
CURVA
Ref. TCMC
Ref. T1
T1: Indicada para quitar puntos.

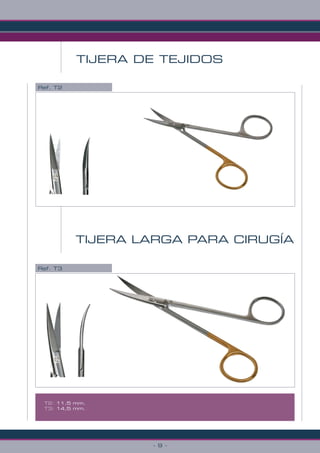

11. - 9 -
TIJERA DE TEJIDOS
Ref. T3
Ref. T2
TIJERA LARGA PARA CIRUGÍA
T2: 11,5 mm.
T3: 14,5 mm.

12. GUBIAS
Ref. GUB1 Ref. GUB2
Apropiadas para regularizar la cresta.
GUB1: Tiene forma de cazo y está indicada para sacar pequeñas partículas óseas.
GUB2: Utilizada como tijera, siendo más robusta.
BTI
- 10 -

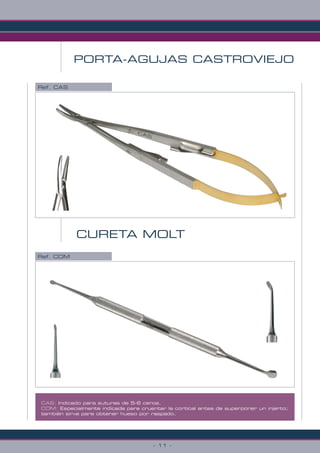

13. Ref. CAS
Ref. COM
CURETA MOLT
CAS: Indicado para suturas de 5-6 ceros.
COM: Especialmente indicada para cruentar la cortical antes de superponer un injerto;
también sirve para obtener hueso por raspado.
PORTA-AGUJAS CASTROVIEJO
- 11 -

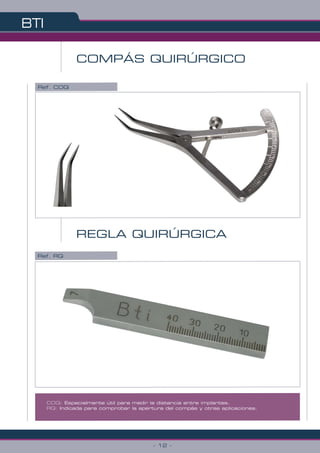

14. COMPÁS QUIRÚRGICO
BTI
- 12 -
Ref. COQ
Ref. RQ
REGLA QUIRÚRGICA
COQ: Especialmente útil para medir la distancia entre implantes.
RQ: Indicada para comprobar la apertura del compás y otras aplicaciones.

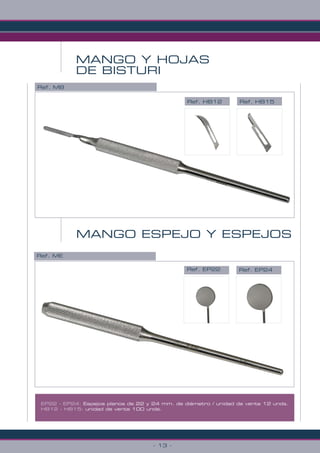

15. - 13 -
EP22 - EP24: Espejos planos de 22 y 24 mm. de diámetro / unidad de venta 12 unds.
HB12 - HB15: unidad de venta 100 unds.
MANGO Y HOJAS
DE BISTURI
Ref. HB15
Ref. MB
MANGO ESPEJO Y ESPEJOS
Ref. EP22 Ref. EP24
Ref. ME
Ref. HB12

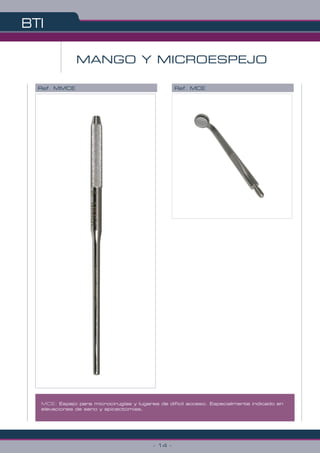

16. BTI
- 14 -
MANGO Y MICROESPEJO
MCE: Espejo para microcirugías y lugares de dificil acceso. Especialmente indicado en
elevaciones de seno y apicectomias.
Ref. MMCE Ref. MCE

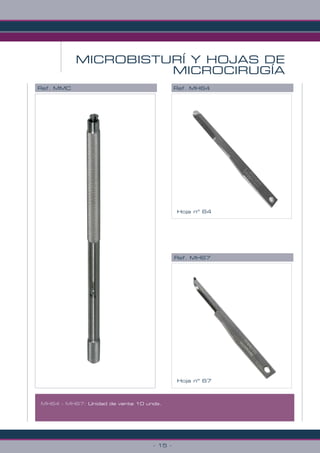

17. - 15 -
MH64 - MH67: Unidad de venta 10 unds.
MICROBISTURÍ Y HOJAS DE
MICROCIRUGÍA
Ref. MMC Ref. MH64
Ref. MH67
Hoja nº 67
Hoja nº 64

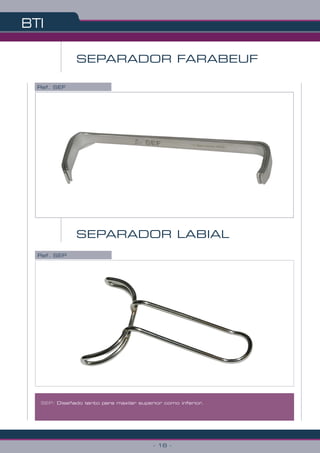

18. BTI
- 16 -
SEP: Diseñado tanto para maxilar superior como inferior.
Ref. SEF
SEPARADOR FARABEUF
SEPARADOR LABIAL
Ref. SEP

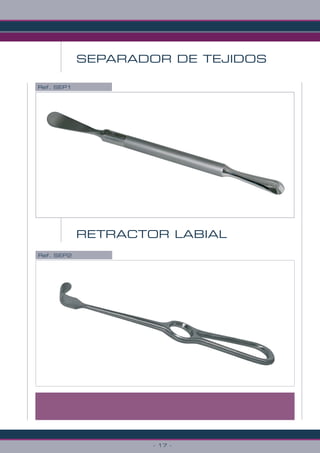

19. - 17 -
Ref. SEP1
SEPARADOR DE TEJIDOS
RETRACTOR LABIAL
Ref. SEP2

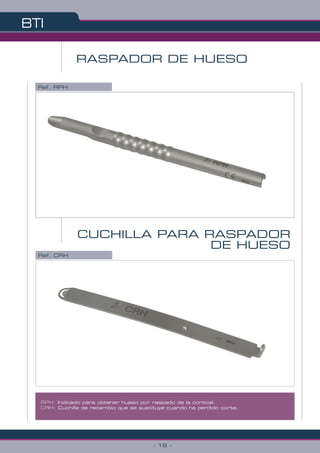

20. Ref. RPH
RASPADOR DE HUESO
CUCHILLA PARA RASPADOR
DE HUESO
Ref. CRH
RPH: Indicado para obtener hueso por raspado de la cortical.
CRH: Cuchilla de recambio que se sustituye cuando ha perdido corte.
BTI
- 18 -

21. RASPADOR DE HUESO
CURVO
- 19 -
Ref. RPHC
CUCHILLA PARA RASPADOR
DE HUESO CURVO
Ref. CRHC
RPHC: Raspador de hueso con una pequeña angulación; Aporta comodidad en el trabajo.
CRHC: Cuchilla de repuesto correspondiente al raspador curvo.

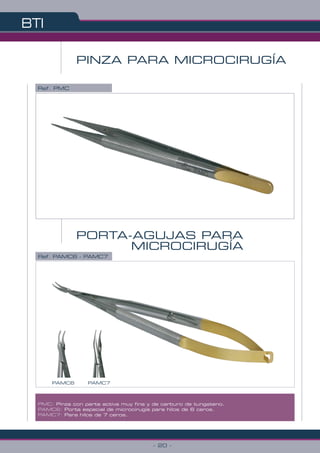

22. PINZA PARA MICROCIRUGÍA
BTI
- 20 -
Ref. PMC
PORTA-AGUJAS PARA
MICROCIRUGÍA
PMC: Pinza con parte activa muy fina y de carburo de tungsteno.
PAMC6: Porta especial de microcirugía para hilos de 6 ceros.
PAMC7: Para hilos de 7 ceros.
Ref. PAMC6 - PAMC7
PAMC6 PAMC7

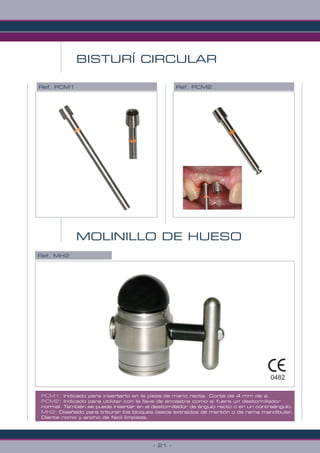

23. - 21 -
BISTURÍ CIRCULAR
Ref. PCM1
PCM1: Indicado para insertarlo en la pieza de mano recta. Corte de 4 mm de ø.
PCM2: Indicado para utilizar con la llave de encastre como si fuera un destornillador
normal. También se puede insertar en el destornillador de ángulo recto o en un contraángulo.
MH2: Diseñado para triturar los bloques óseos extraidos de mentón o de rama mandibular.
Diente romo y ancho de fácil limpieza.
Ref. PCM2
MOLINILLO DE HUESO
Ref. MH2
0482

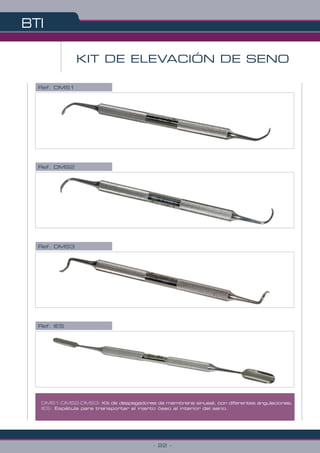

24. BTI
- 22 -
DMS1-DMS2-DMS3: Kit de despegadores de membrana sinusal, con diferentes angulaciones.
IES: Espátula para transportar el injerto óseo al interior del seno.
KIT DE ELEVACIÓN DE SENO
Ref. DMS1
Ref. DMS2
Ref. IES
Ref. DMS3

25. - 23 -

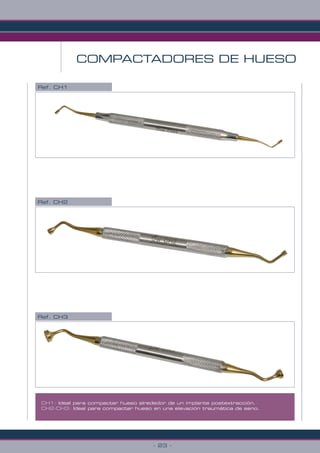

COMPACTADORES DE HUESO
Ref. CH2
Ref. CH1
Ref. CH3
CH1: Ideal para compactar hueso alrededor de un implante postextracción.
CH2-CH3: Ideal para compactar hueso en una elevación traumática de seno.

26. BTI
- 24 -

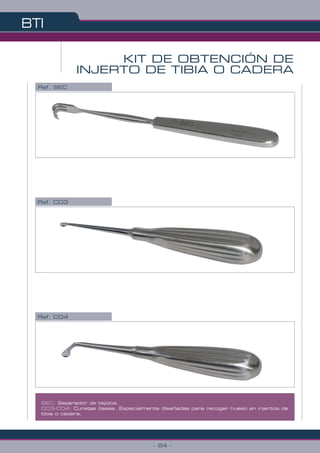

SEC: Separador de tejidos.
CO3-CO4: Curetas óseas. Especialmente diseñadas para recoger hueso en injertos de
tibia o cadera.
KIT DE OBTENCIÓN DE
INJERTO DE TIBIA O CADERA
Ref. CO3
Ref. SEC
Ref. CO4

27. - 25 -

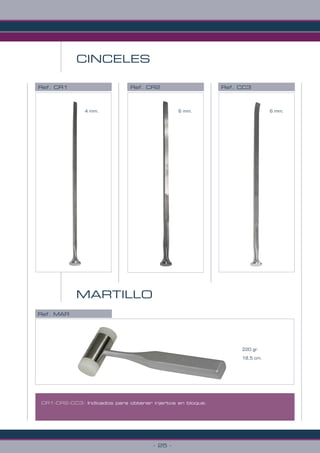

CINCELES
Ref. CR1 Ref. CR2 Ref. CC3
4 mm. 6 mm. 6 mm.
CR1-CR2-CC3: Indicados para obtener injertos en bloque.
Ref. MAR
220 gr.
18,5 cm.
MARTILLO

28. BTI
- 26 -
© Eduardo Anitua. Todos los derechos reservados.

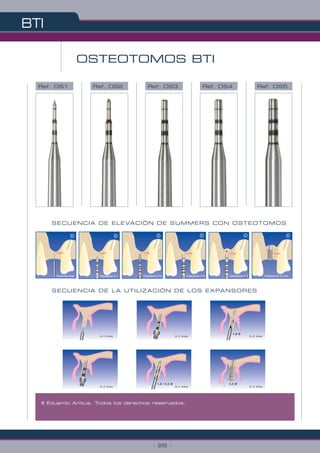

OSTEOTOMOS BTI
Ref. OS1
SECUENCIA DE ELEVACIÓN DE SUMMERS CON OSTEOTOMOS
SECUENCIA DE LA UTILIZACIÓN DE LOS EXPANSORES
Ref. OS2 Ref. OS3 Ref. OS4 Ref. OS5
1,5 mm.
II
©
1,5 mm.
I
©
1,5 mm.
©
1,5 mm.
III Osteotomo nº 3
©
Osteotomo nº 3
1,5 mm.
III
©
Implante de 10 mm.
1,5 mm.
©
Fresa de inicio Osteotomo nº 1 Osteotomo nº 2
1,8 / 2,5 Ø
1,8 Ø
3,3 Ø

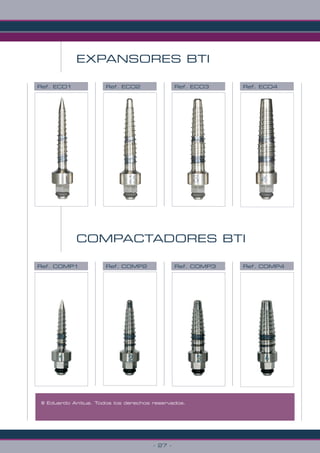

29. EXPANSORES BTI
Ref. ECO1 Ref. ECO2 Ref. ECO4Ref. ECO3
© Eduardo Anitua. Todos los derechos reservados.
- 27 -
COMPACTADORES BTI
Ref. COMP1 Ref. COMP2 Ref. COMP4Ref. COMP3

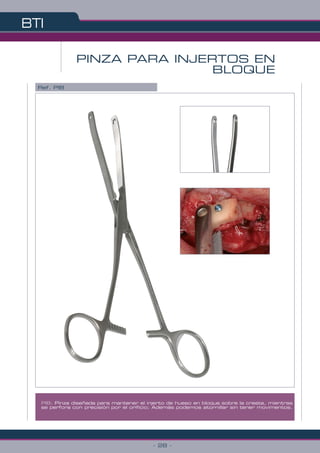

30. BTI
- 28 -
PIB: Pinza diseñada para mantener el injerto de hueso en bloque sobre la cresta, mientras
se perfora con precisión por el orificio; Además podemos atornillar sin tener movimentos.
PINZA PARA INJERTOS EN
BLOQUE
Ref. PIB

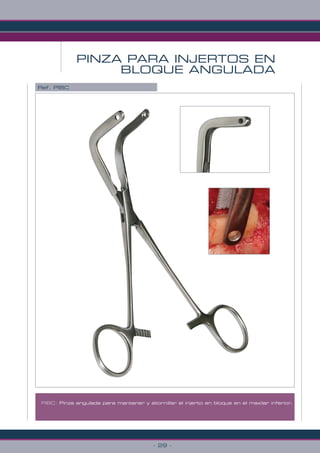

31. PINZA PARA INJERTOS EN
BLOQUE ANGULADA
- 29 -
Ref. PIBC
PIBC: Pinza angulada para mantener y atornillar el injerto en bloque en el maxilar inferior.

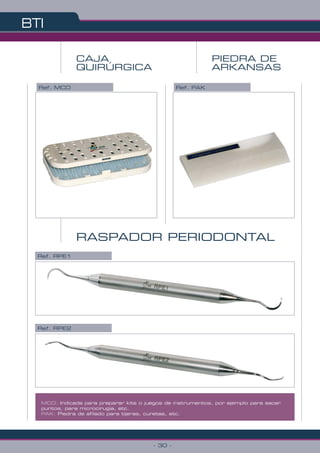

32. CAJA
QUIRÚRGICA
Ref. MCO Ref. PAK
RASPADOR PERIODONTAL
Ref. RPE1
PIEDRA DE
ARKANSAS
BTI
- 30 -
MCO: Indicada para preparar kits o juegos de instrumentos, por ejemplo para sacar
puntos, para microcirugia, etc.
PAK: Piedra de afilado para tijeras, curetas, etc.
Ref. RPE2

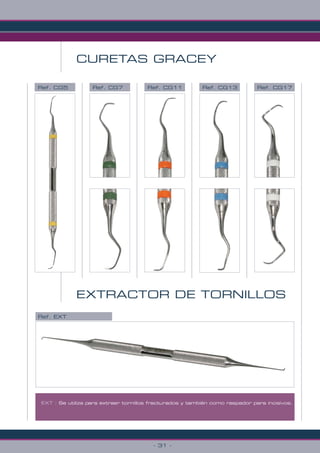

33. CURETAS GRACEY
- 31 -
Ref. EXT
EXTRACTOR DE TORNILLOS
Ref. CG5 Ref. CG7 Ref. CG11 Ref. CG13 Ref. CG17
EXT : Se utiliza para extraer tornillos fracturados y también como raspador para incisivos.

34. BTI
- 32 -

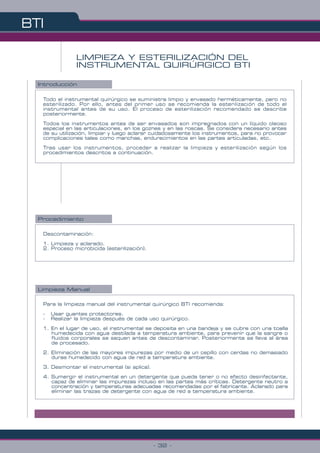

LIMPIEZA Y ESTERILIZACIÓN DEL
INSTRUMENTAL QUIRÚRGICO BTI
Todo el instrumental quirúrgico se suministra limpio y envasado herméticamente, pero no
esterilizado. Por ello, antes del primer uso se recomienda la esterilización de todo el
instrumental antes de su uso. El proceso de esterilización recomendado se describe
posteriormente.
Todos los instrumentos antes de ser envasados son impregnados con un líquido oleoso
especial en las articulaciones, en los goznes y en las roscas. Se considera necesario antes
de su utilización, limpiar y luego aclarar cuidadosamente los instrumentos, para no provocar
complicaciones tales como manchas, endurecimientos en las partes articuladas, etc.
Tras usar los instrumentos, proceder a realizar la limpieza y esterilización según los
procedimientos descritos a continuación.
Descontaminación:
1. Limpieza y aclarado.
2. Proceso microbicida (esterilización).
Para la limpieza manual del instrumental quirúrgico BTI recomienda:
- Usar guantes protectores.
- Realizar la limpieza después de cada uso quirúrgico.
1. En el lugar de uso, el instrumental se deposita en una bandeja y se cubre con una toalla
humedecida con agua destilada a temperatura ambiente, para prevenir que la sangre o
fluidos corporales se sequen antes de descontaminar. Posteriormente se lleva al área
de procesado.
2. Eliminación de las mayores impurezas por medio de un cepillo con cerdas no demasiado
duras humedecido con agua de red a temperatura ambiente.
3. Desmontar el instrumental (si aplica).
4. Sumergir el instrumental en un detergente que pueda tener o no efecto desinfectante,
capaz de eliminar las impurezas incluso en las partes más críticas. Detergente neutro a
concentración y temperaturas adecuadas recomendadas por el fabricante. Aclarado para
eliminar las trazas de detergente con agua de red a temperatura ambiente.
Limpieza Manual
Introducción
Procedimiento

35. - 33 -

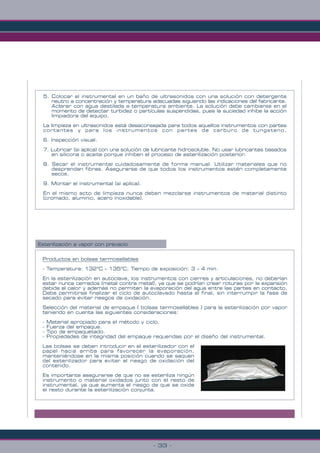

5. Colocar el instrumental en un baño de ultrasonidos con una solución con detergente
neutro a concentración y temperatura adecuadas siguiendo las indicaciones del fabricante.
Aclarar con agua destilada a temperatura ambiente. La solución debe cambiarse en el
momento de detectar turbidez o partículas suspendidas, pues la suciedad inhibe la acción
limpiadora del equipo.
La limpieza en ultrasonidos está desaconsejada para todos aquellos instrumentos con partes
cortantes y para los instrumentos con partes de carburo de tungsteno.
6. Inspección visual.
7. Lubricar (si aplica) con una solución de lubricante hidrosoluble. No usar lubricantes basados
en silicona o aceite porque inhiben el proceso de esterilización posterior.
8. Secar el instrumental cuidadosamente de forma manual. Utilizar materiales que no
desprendan fibras. Asegurarse de que todos los instrumentos estén completamente
secos.
9. Montar el instrumental (si aplica).
En el mismo acto de limpieza nunca deben mezclarse instrumentos de material distinto
(cromado, aluminio, acero inoxidable).
Esterilización a vapor con prevacío
Productos en bolsas termosellables
- Temperatura: 132ºC – 135ºC; Tiempo de exposición: 3 – 4 min.
En la esterilización en autoclave, los instrumentos con cierres y articulaciones, no deberían
estar nunca cerrados (metal contra metal), ya que se podrían crear roturas por la expansión
debida al calor y además no permiten la evaporación del agua entre las partes en contacto.
Debe permitirse finalizar el ciclo de autoclavado hasta el final, sin interrumpir la fase de
secado para evitar riesgos de oxidación.
Selección del material de empaque ( bolsas termosellables ) para la esterilización por vapor
teniendo en cuenta las siguientes consideraciones:
- Material apropiado para el método y ciclo.
- Fuerza del empaque.
- Tipo de empaquetado.
- Propiedades de integridad del empaque requeridas por el diseño del instrumental.
Las bolsas se deben introducir en el esterilizador con el
papel hacia arriba para favorecer la evaporación,
manteniéndose en la misma posición cuando se saquen
del esterilizador para evitar el riesgo de oxidación del
contenido.
Es importante asegurarse de que no se esteriliza ningún
instrumento o material oxidados junto con el resto de
instrumental, ya que aumenta el riesgo de que se oxide
el resto durante la esterilización conjunta.

36. BTI de México
Lope de Vega 117, 701-702
11570 Col. Chapultepec Morales
México DF • MEXICO
Tel: (52) 55 52502964
Fax: (52) 55 55319327
bti.mexico@bti-implant.com
BTI Biotechnology Institute Portugal
R. Pedro Homem de Melo, 55 S/6.03
4150-000 Porto • PORTUGAL
Tel: (351) 22 618 97 91
Fax: (351) 22 610 59 21
bti.portugal@sapo.pt
BTI Implant Italia Srl.
Piazzale Piola n.1
20131 Milan • ITALIA
Tel: (39) 02 70605067
Fax: (39) 02 70639876
bti.italia@bti-implant.it
Filiales:
BTI of North America
526 Township Line Road
Suite 100
Blue Bell, PA 19422-1802 • USA
Tel: 1-215-646-4067
Fax: 1-215-646-4066
info@bti-implant.us
BTI Deutschland GmbH.
Manheimmer Str. 17
75179 Pforzheim • ALEMANIA
Tel: 49 7231 428060
Fax: 49 7231 4280615
info@bti-implant.de
Los productos presentes en este catálogo están certificados con el marcado CE para productos sanitarios.
www.bti-implant.es // www.prgf.org
CAT017Ed.1Rev.3Ene.‘09
Sede Central:
BTI Biotechnology Institute
San Antonio, 15. 5º
01005 Vitoria (Alava) - ESPAÑA
Tfno.: +34 945 140024
Fax: +34 945 135203
bti@bticomercial.com
