3. Radiografía simple de tórax

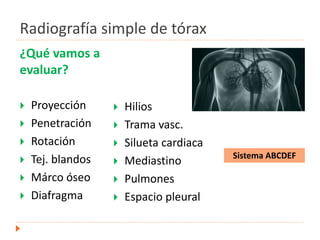

¿Qué vamos a
evaluar?
Proyección
Penetración
Rotación
Tej. blandos
Márco óseo
Diafragma
Hilios
Trama vasc.

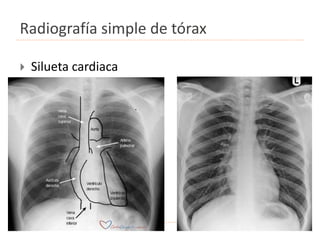

Silueta cardiaca
Mediastino
Pulmones
Espacio pleural
Sistema ABCDEF
4. Radiografía simple de tórax

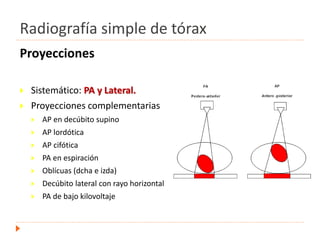

Proyecciones
Sistemático: PA y Lateral.
Proyecciones complementarias
AP en decúbito supino
AP lordótica
AP cifótica
PA en espiración
Oblícuas (dcha e izda)
Decúbito lateral con rayo horizontal
PA de bajo kilovoltaje
5. Radiografía simple de tórax
Proyecciones

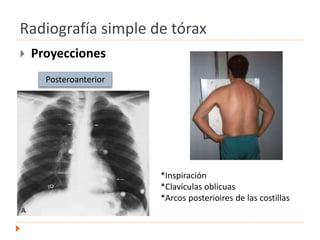

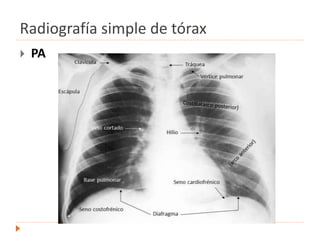

Posteroanterior
*Inspiración
*Clavículas oblicuas
*Arcos posterioires de las costillas
6. Radiografía simple de tórax
Proyecciones
Anteroposterior
*Falsa cardiomegalia
*Clavículas horizontales
*Aumenta el ancho del mediastino
*Estructuras del hilio de mayor tamaño

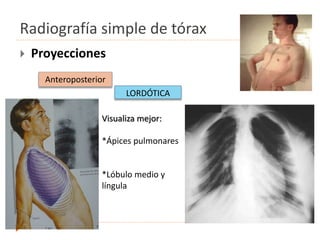

7. Radiografía simple de tórax
Proyecciones
Anteroposterior
Visualiza mejor:
*Ápices pulmonares
*Lóbulo medio y
língula
LORDÓTICA

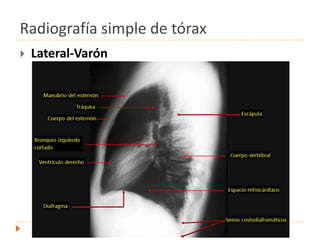

8. Radiografía simple de tórax
Proyecciones
Lateral
Visualiza:
*Esternón
*Ángulos
costofrénicos post.
*Mediastino

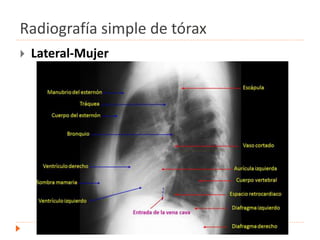

Decúbito lateral

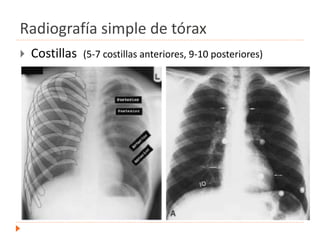

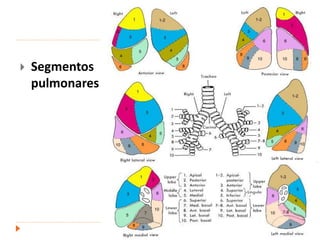

16. Radiografía simple de tórax

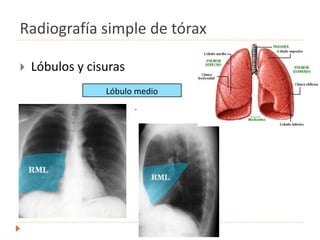

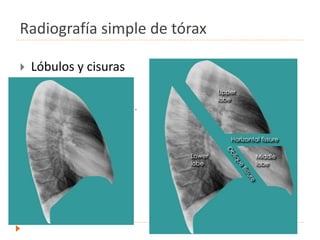

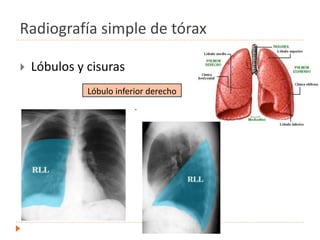

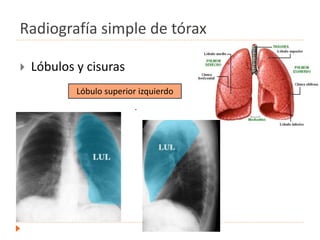

Lóbulos y cisuras
.

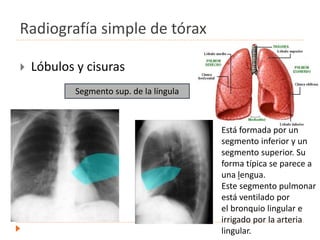

Segmento sup. de la língula
Está formada por un
segmento inferior y un
segmento superior. Su
forma típica se parece a
una lengua.
Este segmento pulmonar
está ventilado por
el bronquio lingular e
irrigado por la arteria
lingular.
17. Radiografía simple de tórax
Lóbulos y cisuras
.

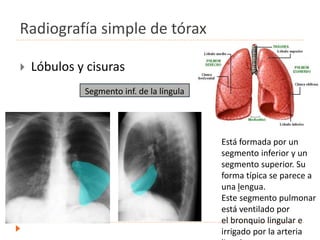

Segmento inf. de la língula
Está formada por un
segmento inferior y un
segmento superior. Su
forma típica se parece a
una lengua.
Este segmento pulmonar
está ventilado por
el bronquio lingular e
irrigado por la arteria

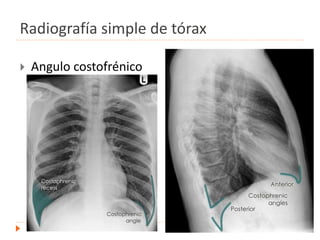

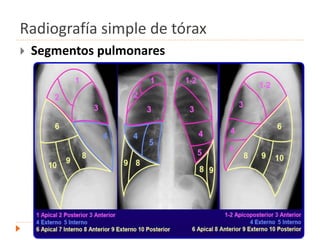

22. Radiografía simple de tórax

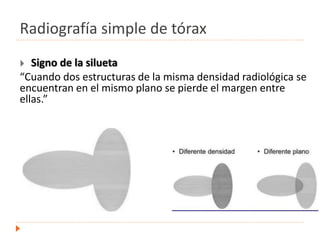

Signo de la silueta
“Cuando dos estructuras de la misma densidad radiológica se
encuentran en el mismo plano se pierde el margen entre
ellas.”
.

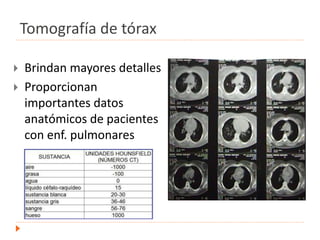

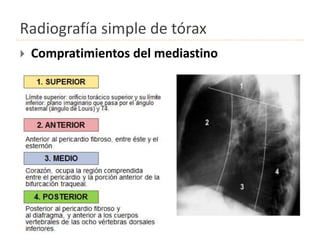

30. Brindan mayores detalles
Proporcionan
importantes datos
anatómicos de pacientes
con enf. pulmonares
Tomografía de tórax

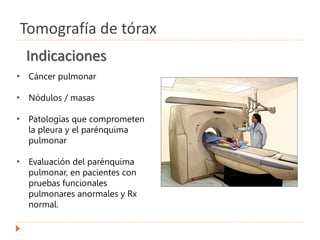

31. Indicaciones
• Cáncer pulmonar
• Nódulos / masas
• Patologías que comprometen
la pleura y el parénquima
pulmonar
• Evaluación del parénquima
pulmonar, en pacientes con
pruebas funcionales
pulmonares anormales y Rx
normal.
Tomografía de tórax

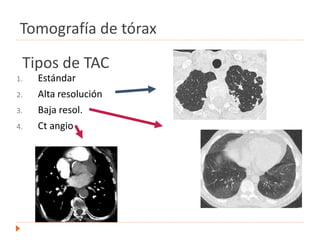

33. 1. Estándar
2. Alta resolución
3. Baja resol.
4. Ct angio
Tipos de TAC
Tomografía de tórax

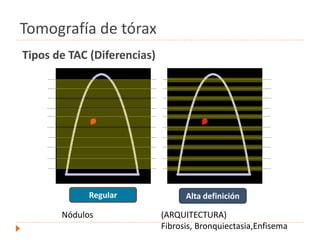

34. Tipos de TAC (Diferencias)
Alta definiciónRegular
Nódulos (ARQUITECTURA)
Fibrosis, Bronquiectasia,Enfisema
Tomografía de tórax

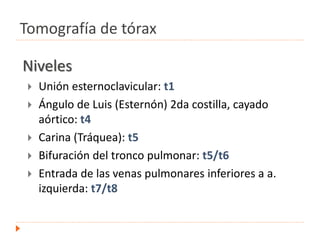

35. Niveles
Unión esternoclavicular: t1
Ángulo de Luis (Esternón) 2da costilla, cayado
aórtico: t4

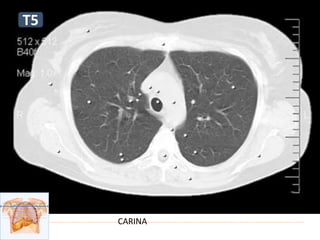

Carina (Tráquea): t5
Bifuración del tronco pulmonar: t5/t6
Entrada de las venas pulmonares inferiores a a.
izquierda: t7/t8
Tomografía de tórax

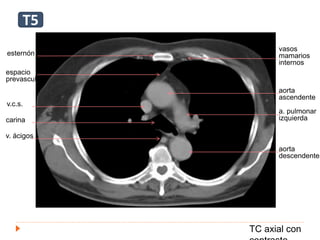

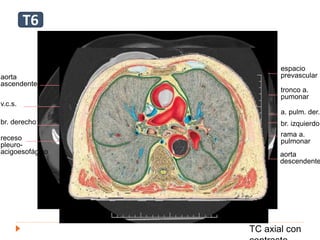

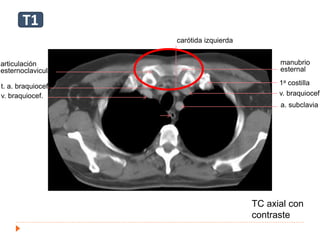

37. v. braquiocef.
T
E
a. subclavia
carótida izquierda
t. a. braquiocef.
v. braquiocef.
manubrio
esternal
1a costilla
articulación
esternoclavicular
TC axial con
contraste
T1

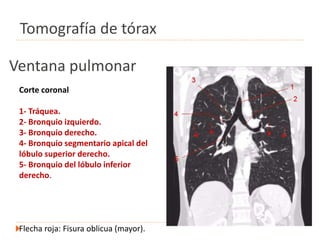

42. Ventana pulmonar
Corte coronal
1- Tráquea.
2- Bronquio izquierdo.
3- Bronquio derecho.
4- Bronquio segmentario apical del
lóbulo superior derecho.
5- Bronquio del lóbulo inferior
derecho.
Flecha roja: Fisura oblicua (mayor).
Tomografía de tórax

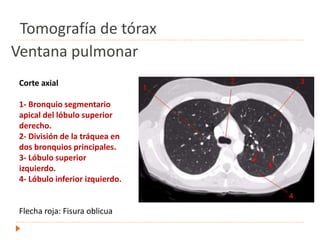

43. Ventana pulmonar
Corte axial
1- Bronquio segmentario
apical del lóbulo superior
derecho.
2- División de la tráquea en
dos bronquios principales.
3- Lóbulo superior
izquierdo.
4- Lóbulo inferior izquierdo.
Flecha roja: Fisura oblicua
Tomografía de tórax

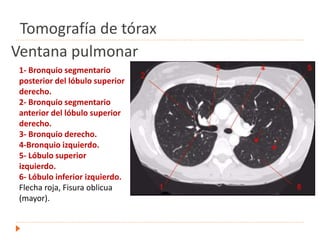

44. Ventana pulmonar
1- Bronquio segmentario
posterior del lóbulo superior
derecho.
2- Bronquio segmentario
anterior del lóbulo superior
derecho.
3- Bronquio derecho.
4-Bronquio izquierdo.
5- Lóbulo superior
izquierdo.
6- Lóbulo inferior izquierdo.
Flecha roja, Fisura oblicua
(mayor).
Tomografía de tórax

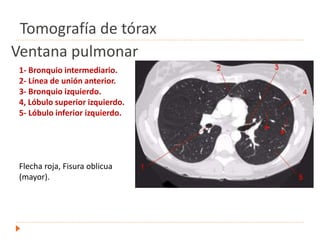

45. Ventana pulmonar

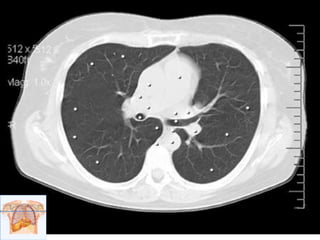

1- Bronquio intermediario.
2- Línea de unión anterior.
3- Bronquio izquierdo.
4, Lóbulo superior izquierdo.
5- Lóbulo inferior izquierdo.
Flecha roja, Fisura oblicua
(mayor).
Tomografía de tórax

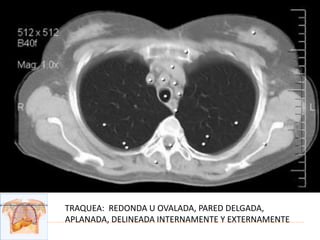

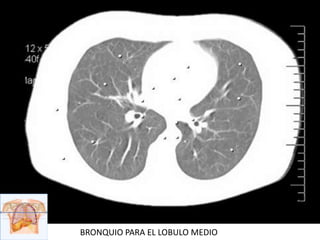

46. TRAQUEA: REDONDA U OVALADA, PARED DELGADA,
APLANADA, DELINEADA INTERNAMENTE Y EXTERNAMENTE
