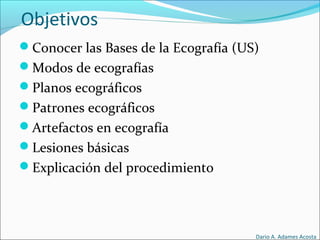

3. Objetivos
Conocer las Bases de la Ecografía (US)

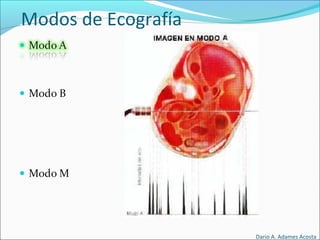

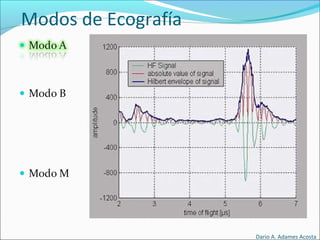

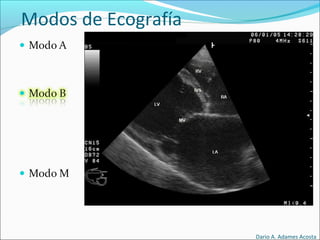

Modos de ecografías

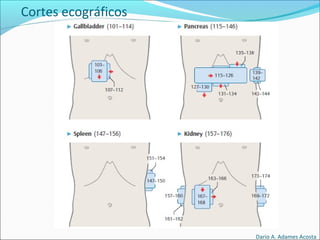

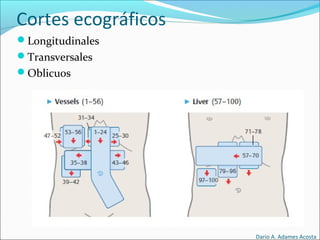

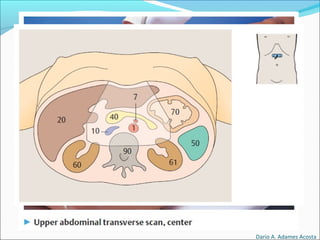

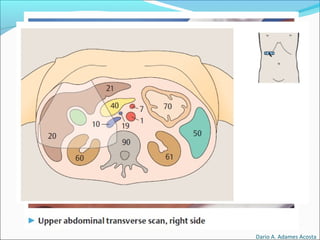

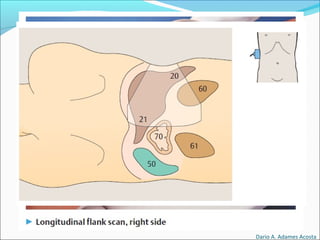

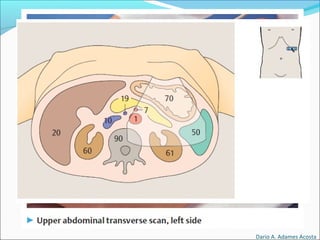

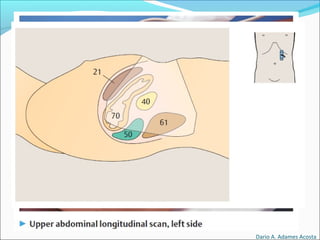

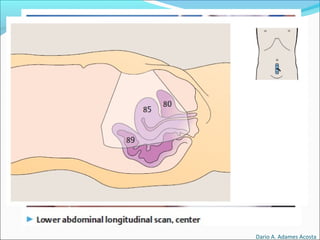

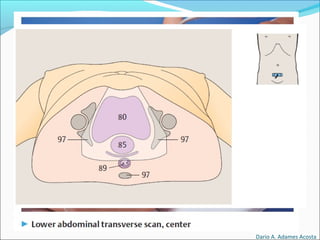

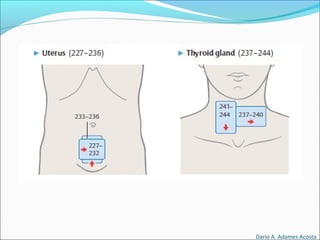

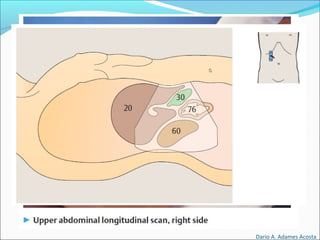

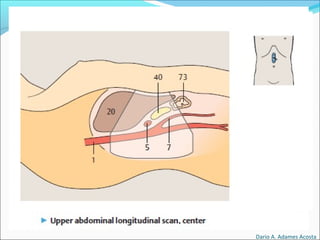

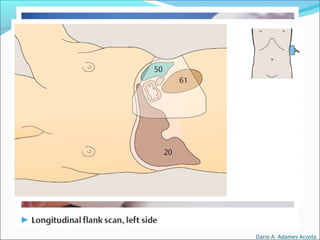

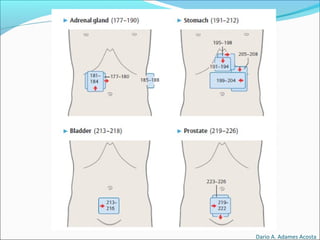

Planos ecográficos
Patrones ecográficos
Artefactos en ecografía

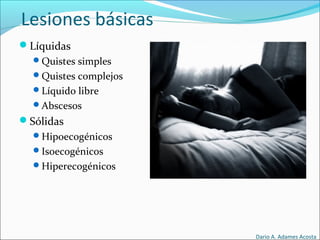

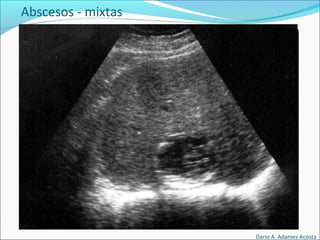

Lesiones básicas
Explicación del procedimiento
Dario A. Adames Acosta

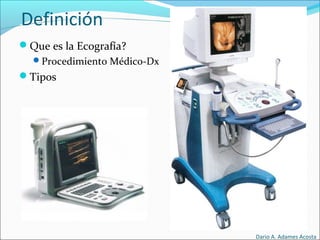

4. Definición
Que es la Ecografía?
Procedimiento Médico-Dx
Tipos
Dario A. Adames Acosta

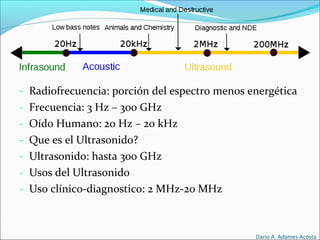

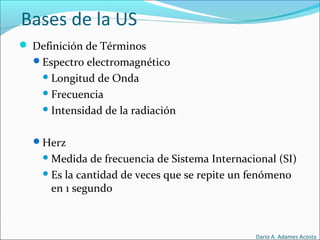

6. Bases de la US
Definición de Términos

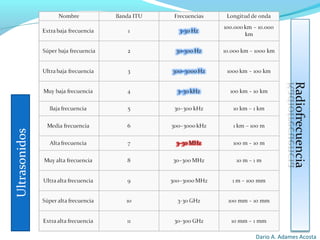

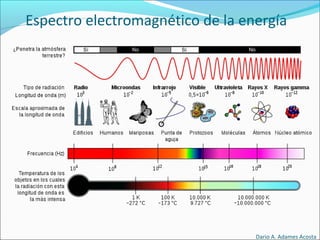

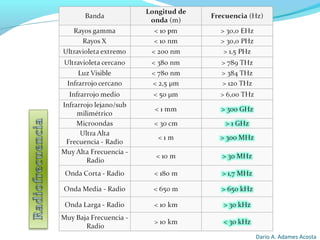

Espectro electromagnético
Longitud de Onda
Frecuencia
Intensidad de la radiación
Herz
Medida de frecuencia de Sistema Internacional (SI)
Es la cantidad de veces que se repite un fenómeno
en 1 segundo
Dario A. Adames Acosta

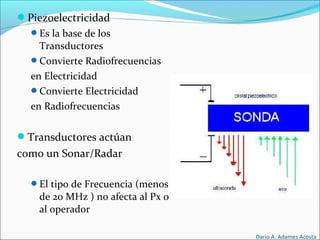

11. Piezoelectricidad
Es la base de los
Transductores
Convierte Radiofrecuencias
en Electricidad
Convierte Electricidad
en Radiofrecuencias
Transductores actúan
como un Sonar/Radar
El tipo de Frecuencia (menos
de 20 MHz ) no afecta al Px o
al operador
Dario A. Adames Acosta

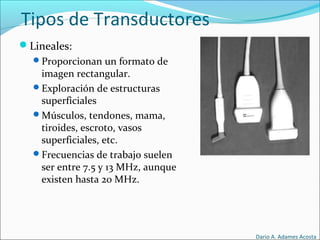

17. Tipos de Transductores

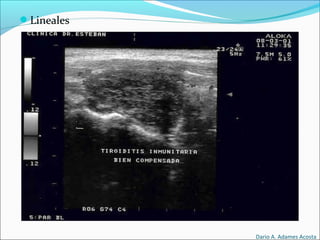

Lineales:
Proporcionan un formato de
imagen rectangular.
Exploración de estructuras
superficiales
Músculos, tendones, mama,
tiroides, escroto, vasos
superficiales, etc.
Frecuencias de trabajo suelen
ser entre 7.5 y 13 MHz, aunque
existen hasta 20 MHz.
Dario A. Adames Acosta

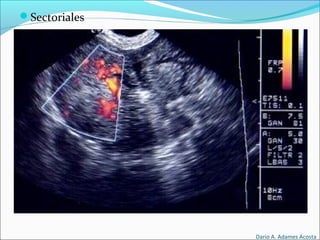

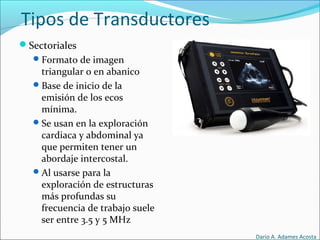

19. Tipos de Transductores
Sectoriales
Formato de imagen
triangular o en abanico
Base de inicio de la
emisión de los ecos
mínima.
Se usan en la exploración
cardiaca y abdominal ya
que permiten tener un
abordaje intercostal.
Al usarse para la
exploración de estructuras
más profundas su
frecuencia de trabajo suele
ser entre 3.5 y 5 MHz
Dario A. Adames Acosta

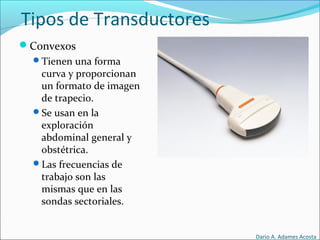

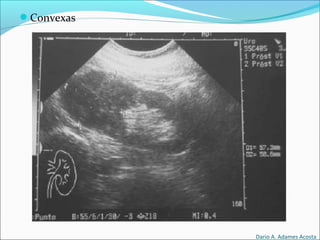

21. Tipos de Transductores
Convexos
Tienen una forma
curva y proporcionan
un formato de imagen
de trapecio.
Se usan en la
exploración
abdominal general y
obstétrica.
Las frecuencias de
trabajo son las
mismas que en las
sondas sectoriales.
Dario A. Adames Acosta

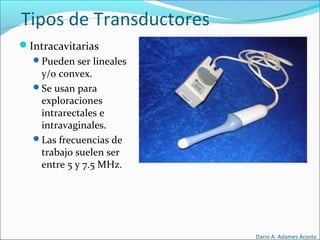

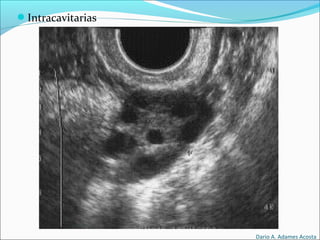

23. Tipos de Transductores
Intracavitarias
Pueden ser lineales
y/o convex.
Se usan para
exploraciones
intrarectales e
intravaginales.
Las frecuencias de
trabajo suelen ser
entre 5 y 7.5 MHz.
Dario A. Adames Acosta

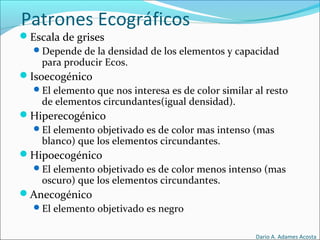

41. Patrones Ecográficos
Escala de grises
Depende de la densidad de los elementos y capacidad
para producir Ecos.

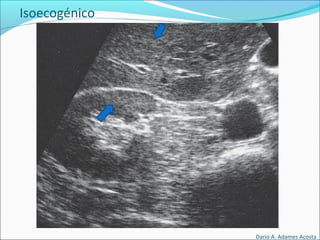

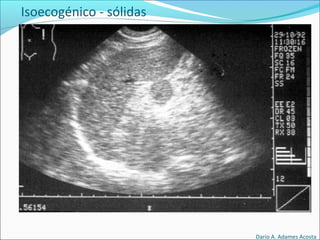

Isoecogénico
El elemento que nos interesa es de color similar al resto
de elementos circundantes(igual densidad).

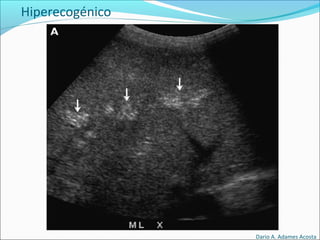

Hiperecogénico
El elemento objetivado es de color mas intenso (mas
blanco) que los elementos circundantes.

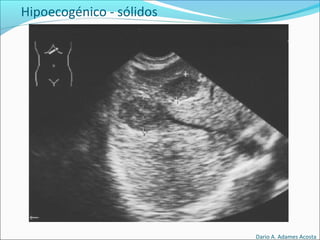

Hipoecogénico
El elemento objetivado es de color menos intenso (mas
oscuro) que los elementos circundantes.

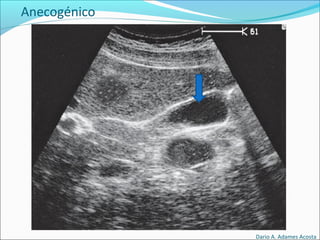

Anecogénico
El elemento objetivado es negro
Dario A. Adames Acosta

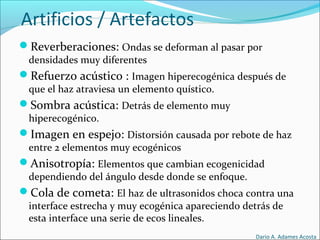

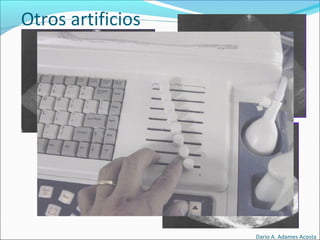

46. Artificios / Artefactos
Reverberaciones: Ondas se deforman al pasar por
densidades muy diferentes

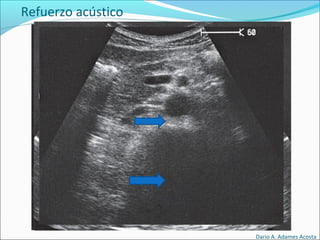

Refuerzo acústico : Imagen hiperecogénica después de
que el haz atraviesa un elemento quístico.
Sombra acústica: Detrás de elemento muy
hiperecogénico.

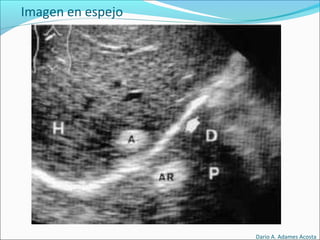

Imagen en espejo: Distorsión causada por rebote de haz
entre 2 elementos muy ecogénicos

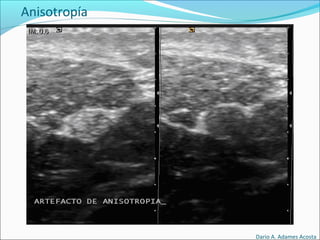

Anisotropía: Elementos que cambian ecogenicidad
dependiendo del ángulo desde donde se enfoque.

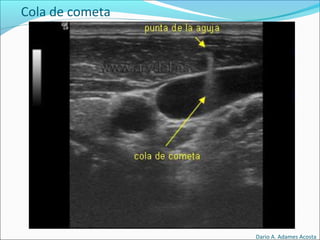

Cola de cometa: El haz de ultrasonidos choca contra una
interface estrecha y muy ecogénica apareciendo detrás de
esta interface una serie de ecos lineales.
Dario A. Adames Acosta

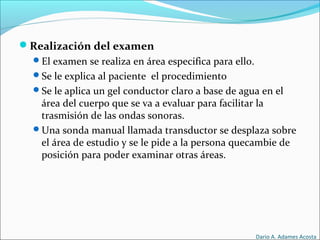

63. Realización del examen
El examen se realiza en área especifica para ello.
Se le explica al paciente el procedimiento
Se le aplica un gel conductor claro a base de agua en el
área del cuerpo que se va a evaluar para facilitar la
trasmisión de las ondas sonoras.
Una sonda manual llamada transductor se desplaza sobre
el área de estudio y se le pide a la persona quecambie de
posición para poder examinar otras áreas.
Dario A. Adames Acosta
64. Gracias – Thank you – Arigatou - Merci
Dario A. Adames Acosta

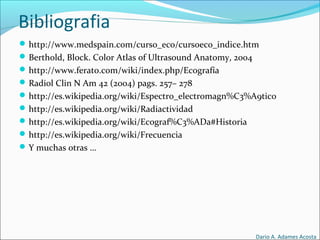

65. Bibliografia
http://www.medspain.com/curso_eco/cursoeco_indice.htm
Berthold, Block. Color Atlas of Ultrasound Anatomy, 2004
http://www.ferato.com/wiki/index.php/Ecografía
Radiol Clin N Am 42 (2004) pags. 257– 278
http://es.wikipedia.org/wiki/Espectro_electromagn%C3%A9tico
http://es.wikipedia.org/wiki/Radiactividad
http://es.wikipedia.org/wiki/Ecograf%C3%ADa#Historia
http://es.wikipedia.org/wiki/Frecuencia
Y muchas otras …
Dario A. Adames Acosta
Notas del editor
Carcamusas
Portátil y Normal
Un transductor es un dispositivo capaz de transformar o convertir un determinado tipo de energía de entrada, en otra de diferente a la salida. El nombre del transductor ya nos indica cual es la transformación que realiza (p.e. electromecánica, transforma una señal eléctrica en mecánica o viceversa), aunque no necesariamente la dirección de la misma. Es un dispositivo usado principalmente en la industria, en la medicina, en la agricultura, en robótica, en aeronáutica, etc. para obtener la información de entornos físicos y químicos y conseguir (a partir de esta información) señales o impulsos eléctricos o viceversa. Los transductores siempre consumen algo de energía por lo que la señal medida resulta debilitada.
Se denomina espectro electromagnético a la distribución energética del conjunto de las ondas electromagnéticas. Referido a un objeto se denomina espectro electromagnético o simplemente espectro a la radiación electromagnética que emite (espectro de emisión) o absorbe (espectro de absorción) una sustancia. Dicha radiación sirve para identificar la sustancia de manera análoga a una huella dactilar. Los espectros se pueden observar mediante espectroscopios que, además de permitir observar el espectro, permiten realizar medidas sobre éste, como la longitud de onda, la frecuencia y la intensidad de la radiación.
Frecuencia es una medida que se utiliza generalmente para indicar el número de repeticiones de cualquier fenómeno o suceso periódico en la unidad de tiempo.
Ejemplos de ondas de distintas frecuencias; se observa la relación inversa con la longitud de onda.
Para calcular la frecuencia de un suceso. Según el SI (Sistema Internacional), la frecuencia se mide en hercios (Hz), en honor a Heinrich Rudolf Hertz. Un hercio es aquel suceso o fenómeno repetido una vez por segundo. Así, dos hercios son dos sucesos (períodos) por segundo, etc. Esta unidad se llamó originariamente «ciclo por segundo» (cps) y aún se sigue utilizando. Otras unidades para indicar la frecuencia son revoluciones por minuto (rpm) y radianes por segundo (rad/s). Las pulsaciones del corazón y el tempo musical se mide en «pulsos por minuto» (bpm, del inglés beats per minute).
Esquema del espectro electromagnético de la energía.
Radiactividad
Diagrama de Segrè. El color indica el periodo de semidesintegración de los isótopos radiactivos conocidos, también llamado semivida.
La radiactividad o radioactividad es un fenómeno físico natural, por el cual algunos cuerpos o elementos químicos llamados radiactivos, emiten radiaciones que tienen la propiedad de impresionar placas fotográficas, ionizar gases, producir fluorescencia, atravesar cuerpos opacos a la luz ordinaria, etc . Debido a esa capacidad se les suele denominar radiaciones ionizantes (en contraste con las no ionizantes). Las radiaciones emitidas pueden ser electromagnéticas, en forma de rayos X o rayos gamma, o bien corpusculares, como pueden ser núcleos de Helio, electrones o positrones, protones u otras. En resumen, es un fenómeno que ocurre en los núcleos de ciertos elementos, que son capaces de transformarse en núcleos de elementos de otros átomos.
La radiactividad es una propiedad de los isótopos que son "inestables". Es decir que se mantienen en unestado excitado en sus capas electrónicas o nucleares, con lo que para alcanzar su estado fundamentaldeben perder energía. Lo hacen en emisiones electromagnéticas o en emisiones de partículas con una determinada energía cinética. Esto se produce variando la energía de sus electrones (emitiendo rayos X), sus nucleones (rayo gamma) o variando el isótopo (al emitir desde el núcleo electrones, positrones, neutrones,protones o partículas más pesadas), y en varios pasos sucesivos, con lo que un isótopo pesado puede terminar convirtiéndose en uno mucho más ligero, como el Uranio que con el transcurrir de los siglos acaba convirtiéndose en plomo.
Es aprovechada para la obtención de energía, usada en medicina (radioterapia y radiodiagnóstico) y en aplicaciones industriales (medidas de espesores y densidades entre otras).
La radiactividad puede ser:
Natural: manifestada por los isótopos que se encuentran en la naturaleza.
Artificial o inducida: manifestada por los radioisótopos producidos en transformaciones artificiales.
Solo nos interesa mencionar la parte marcada.
Ultrasound is cyclic sound pressure with a frequency greater than the upper limit of human hearing. Although this
limit varies from person to person, it is approximately 20 kilohertz (20,000 hertz) in healthy, young adults and thus,
20 kHz serves as a useful lower limit in describing ultrasound. The production of ultrasound is used in many different
fields, typically to penetrate a medium and measure the reflection signature or supply focused energy. The reflection
signature can reveal details about the inner structure of the medium, a property also used by animals such as bats for
hunting. The most well known application of ultrasound is its use in sonography to produce pictures of fetuses in the
human womb. There are a vast number of other applications as well.[1]
Biomedical ultrasonic applications
Ultrasound also has therapeutic applications, which can be highly beneficial when used with dosage precautions:[14]
According to RadiologyInfo,[15] ultrasounds are useful in the detection of pelvic abnormalities and can
involve techniques known as abdominal (transabdominal) ultrasound, vaginal (transvaginal or endovaginal)
ultrasound in women, and also rectal (transrectal) ultrasound in men.
Focused high-energy ultrasound pulses can be used to break calculi such as kidney stones and gallstones into
fragments small enough to be passed from the body without undue difficulty, a process known as lithotripsy.
25/09/2010 Ultrasound - Wikipedia, the free encycl…
http://en.wikipedia.org/wiki/Ultrasound 4/13
Enhanced drug uptake using acoustic
targeted drug delivery (ATDD).
Treating benign and malignant tumors and other disorders via a process known as high intensity focused
ultrasound (HIFU), also called focused ultrasound surgery (FUS). In this procedure, a generally lower
frequencies than medical diagnostic ultrasound is used (250–2000 kHz), but significantly higher timeaveraged
intensities. The treatment is often guided by magnetic resonance imaging (MRI)—this is called
Magnetic resonance-guided focused ultrasound (MRgFUS). Delivering chemotherapy to brain cancer
cells and various drugs to other tissues is called acoustic targeted drug delivery (ATDD).[16] These
procedures generally use high frequency ultrasound (1-10 MHz) and a range of intensities (0-20 watts/cm2).
The acoustic energy is focused on the tissue of interest to agitate its matrix and make it more permeable for
therapeutic drugs.[17][18]
Therapeutic ultrasound, a technique that uses more powerful
ultrasound sources to generate cellular effects in soft tissue has
fallen out of favor as research has shown a lack of efficacy[19] and
a lack of scientific basis for proposed biophysical effects.[20]
Ultrasound has been used in cancer treatment.
Cleaning teeth in dental hygiene.
Focused ultrasound sources may be used for cataract treatment by
phacoemulsification.
Additional physiological effects of low-intensity ultrasound have
recently been discovered, e.g. the ability to stimulate bone-growth and its potential to disrupt the blood-brain
barrier for drug delivery.
Ultrasound is essential to the procedures of ultrasound-guided sclerotherapy and endovenous laser treatment
for the non-surgical treatment of varicose veins.
Ultrasound-assisted lipectomy is lipectomy assisted by ultrasound. Liposuction can also be assisted by
ultrasound.
Doppler ultrasound is being tested for use in aiding tissue plasminogen activator treatment in stroke sufferers
in the procedure called ultrasound-enhanced systemic thrombolysis.
Low intensity pulsed ultrasound is used for therapeutic tooth and bone regeneration.
Ultrasound can also be used for elastography. This can be useful in medical diagnoses, as elasticity can
discern healthy from unhealthy tissue for specific organs/growths. In some cases unhealthy tissue may have a
lower system Q, meaning that the system acts more like a large heavy spring as compared to higher values of
system Q (healthy tissue) that respond to higher forcing frequencies. Ultrasonic elastography is different from
conventional ultrasound, as a transceiver (pair) and a transmitter are used instead of only a transceiver. One
transducer acts as both the transmitter and receiver to image the region of interest over time. The extra
transmitter is a very low frequency transmitter, and perturbs the system so the unhealthy tissue oscillates at a
low frequency and the healthy tissue does not. The transceiver, which operates at a high frequency (typically
MHz) then measures the displacement of the unhealthy tissue (oscillating at a much lower frequency). The
movement of the slowly oscillating tissue is used to determine the elasticity of the material, which can then be
used to distinguish healthy tissue from the unhealthy tissue.
Ultrasound has been shown to act synergistically with antibiotics in bacterial cell killing.[21]
Ultrasound has been postulated to allow thicker eukaryotic cell tissue cultures by promoting nutrient
penetration.[22]
Ultrasound in the low MHz range in the form of standing waves is an emerging tool for contactless
separation, concentration and manipulation of microparticles and biological cells, a method referred to as
acoustophoresis. The basis is the acoustic radiation force, a non-linear effect which causes particles to be
attracted to either the nodes or anti-nodes of the standing wave depending on the acoustic contrast factor,
25/09/2010 Ultrasound - Wikipedia, the free encycl…
http://en.wikipedia.org/wiki/Ultrasound 5/13
Non-destructive testing of a swing
shaft showing spline cracking
which is a function of the sound velocities and densities of the particle and of the medium in which the particle
is immersed.
Ultrasound laboratory research based on clinically diagnostic systems is a popular way of making use of a
real-time, lower cost (in comparison to MRI and CT) imaging modality for study of biomedical applications
and image processing techniques. The ultrasound research interface is a tool that bridges the gap between
useful laboratory equipment and a clinical device, and can be used to collect raw data for external or realtime
analysis using special algorithms and protocols.
Industrial ultrasound
See also: Macrosonic and Ultrasonic testing
Ultrasonic testing is a type of nondestructive testing commonly used to
find flaws in materials and to measure the thickness of objects.
Frequencies of 2 to 10 MHz are common but for special purposes other
frequencies are used. Inspection may be manual or automated and is an
essential part of modern manufacturing processes. Most metals can be
inspected as well as plastics and aerospace composites. Lower frequency
ultrasound (50–500 kHz) can also be used to inspect less dense materials
such as wood, concrete and cement.
Ultrasound can also be used for heat transfer in liquids. Researchers
recently employed ultrasound in dry corn milling plant to enhance ethanol
production.[23]
Ultrasonic manipulation and characterization of particles
A researcher at the Industrial Materials Research Institute, Alessandro Malutta, devised an experiment that
demonstrated the trapping action of ultrasonic standing waves on wood pulp fibers diluted in water and their parallel
orienting into the equidistant pressure planes.[24] The time to orient the fibers in equidistant planes is measured with
a laser and an electro-optical sensor. This could provide the paper industry a quick on-line fiber size measurement
system. A somewhat different implementation was demonstrated at Penn State University using a microchip which
generated a pair of perpendicular standing surface acoustic waves allowing to position particles equidistant to each
other on a grid. This experiment, called "acoustic tweezers", can be used for applications in material sciences,
biology, physics, chemistry and nanotechnology.
Ultrasonic cleaning
Ultrasonic cleaners, sometimes mistakenly called supersonic cleaners, are used at frequencies from 20 to 40 kHz
for jewellery, lenses and other optical parts, watches, dental instruments, surgical instruments, diving regulators and
industrial parts. An ultrasonic cleaner works mostly by energy released from the collapse of millions of microscopic
cavitations near the dirty surface. The bubbles made by cavitation collapse forming tiny jets directed at the surface.
Ultrasonic disintegration
Similar to ultrasonic cleaning, biological cells including bacteria can be disintegrated. High power ultrasound
25/09/2010 Ultrasound - Wikipedia, the free encycl…
http://en.wikipedia.org/wiki/Ultrasound 6/13
Bats use ultrasounds to move in the darkness.
produces cavitation that facilitates particle disintegration or reactions. This has uses in biological science for
analytical or chemical purposes (Sonication and Sonoporation) and in killing bacteria in sewage. Dr. Samir Khanal
of Iowa State University employed high power ultrasound to disintegrate corn slurry to enhance liquefaction and
saccharification for higher ethanol yield in dry corn milling plants.[25][26] Similar to these findings was Dr. Oleg
Kozyuk able to improve ethanol yield with hydrodynamic cavitation.[27] [28]
Ultrasonic humidifier
The ultrasonic humidifier, one type of nebulizer (a device that creates a very fine spray), is a popular type of
humidifier. It works by vibrating a metal plate at ultrasonic frequencies to nebulize (sometimes incorrectly called
"atomize") the water. Because the water is not heated for evaporation, it produces a cool mist. The ultrasonic
pressure waves nebulize not only the water but also materials in the water including calcium, other minerals, viruses,
fungi, bacteria,[29] and other impurities. Illness caused by impurities that reside in a humidifier's reservoir fall under
the heading of "Humidifier Fever".
Ultrasound Identification (USID)
Ultrasound Identification (USID) is a Real Time Locating System (RTLS) or Indoor Positioning System (IPS)
technology used to automatically track and identify the location of objects in real time using simple, inexpensive
nodes (badges/tags) attached to or embedded in objects and devices, which then transmit an ultrasound signal to
communicate their location to microphone sensors.
Ultrasonic welding
In ultrasonic welding of plastics, high frequency (15 kHz to 40 kHz ) low amplitude vibration is used to create heat
by way of friction between the materials to be joined. The interface of the two parts is specially designed to
concentrate the energy for the maximum weld strength.
La parte azul es la parte que comprende la audición humana. La roja es la parte meédico-dx.
Piezoelectricity is the charge which accumulates in certain solid materials (notably crystals,
certain ceramics, and biological matter such as bone, DNA and various proteins)[1] in
response to applied mechanical strain. The word piezoelectricity means electricity resulting
from pressure. It is derived from the Greek piezo or piezein (πιέζειν), which means to
squeeze or press, and electric or electron (ήλεκτρον), which stands for amber – an ancient
source of electric charge.[2] Piezoelectricity is the direct result of the piezoelectric effect.
The piezoelectric effect is understood as the linear electromechanical interaction between the
mechanical and the electrical state in crystalline materials with no inversion symmetry.[3] The
piezoelectric effect is a reversible process in that materials exhibiting the direct piezoelectric
effect (the internal generation of electrical charge resulting from an applied mechanical force)
also exhibit the reverse piezoelectric effect (the internal generation of a mechanical force
resulting from an applied electrical field). For example, lead zirconate titanate crystals will
generate measurable piezoelectricity when their static structure is deformed by about 0.1% of
the original dimension. Conversely, lead zirconate titanate crystals will change about 0.1% of
their static dimension when an external electric field is applied to the material.
Piezoelectricity is found in useful applications such as the production and detection of
sound, generation of high voltages, electronic frequency generation, microbalances, and ultra
fine focusing of optical assemblies. It is also the basis of a number of scientific instrumental
techniques with atomic resolution, the scanning probe microscopies such as STM, AFM,
MTA, SNOM, etc., and everyday uses such as acting as the ignition source for cigarette
lighters and push-start propane barbecues
lo que hace es recoger los
ultrasonidos que emite la sonda, los cuales atraviesan hasta cierta
profundidad (depende de la frecuencia de la sonda) la parte del cuerpo
que queremos explorar y aprovechando la diferente velocidad de
propagación de los tejidos del cuerpo transformar las señales que llegan
en impulsos eléctricos que se visualizarán en una pantalla en diferentes
tonos de grises dibujando la zona explorada.

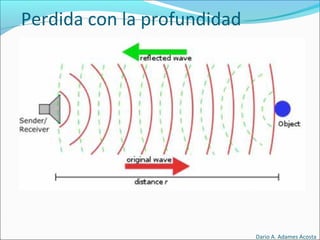

A mayor profundidad se pierde mayor cantidad de ondas, y su eco baja de calidad lo que se refleja como una ecografia de baja resolucion.
Modes of sonography
Several different modes of ultrasound are used in medical imaging.[7] These are:
A-mode: A-mode is the simplest type of ultrasound. A single transducer scans a line
through the body with the echoes plotted on screen as a function of depth.
Therapeutic ultrasound aimed at a specific tumor or calculus is also A-mode, to allow
for pinpoint accurate focus of the destructive wave energy.
B-mode: In B-mode ultrasound, a linear array of transducers simultaneously scans a
25/09/2010 Medical ultrasonography - Wikipedia, t…
http://en.wikipedia.org/wiki/Sonography 6/14
Spectral Doppler of Common
Carotid Artery
Colour Doppler of Common Carotid
Artery
plane through the body that can be viewed as a two-dimensional image on screen.
M-mode: M stands for motion. In m-mode a rapid sequence of B-mode scans whose
images follow each other in sequence on screen enables doctors to see and measure
range of motion, as the organ boundaries that produce reflections move relative to the
probe.
Doppler mode: This mode makes use of the Doppler effect in measuring and
visualizing blood flow
Color doppler: Velocity information is presented as a color coded overlay on
top of a B-mode image
Continuous doppler: Doppler information is sampled along a line through the
body, and all velocities detected at each time point is presented (on a time line)
Pulsed wave (PW) doppler: Doppler information is sampled from only a small
sample volume (defined in 2D image), and presented on a timeline
Duplex: a common name for the simultaneous presentation of 2D and (usually)
PW doppler information. (Using modern ultrasound machines color doppler is
almost always also used, hence the alternative name Triplex.)
Modes of sonography
Several different modes of ultrasound are used in medical imaging.[7] These are:
A-mode: A-mode is the simplest type of ultrasound. A single transducer scans a line
through the body with the echoes plotted on screen as a function of depth.
Therapeutic ultrasound aimed at a specific tumor or calculus is also A-mode, to allow
for pinpoint accurate focus of the destructive wave energy.
B-mode: In B-mode ultrasound, a linear array of transducers simultaneously scans a
25/09/2010 Medical ultrasonography - Wikipedia, t…
http://en.wikipedia.org/wiki/Sonography 6/14
Spectral Doppler of Common
Carotid Artery
Colour Doppler of Common Carotid
Artery
plane through the body that can be viewed as a two-dimensional image on screen.
M-mode: M stands for motion. In m-mode a rapid sequence of B-mode scans whose
images follow each other in sequence on screen enables doctors to see and measure
range of motion, as the organ boundaries that produce reflections move relative to the
probe.
Doppler mode: This mode makes use of the Doppler effect in measuring and
visualizing blood flow
Color doppler: Velocity information is presented as a color coded overlay on
top of a B-mode image
Continuous doppler: Doppler information is sampled along a line through the
body, and all velocities detected at each time point is presented (on a time line)
Pulsed wave (PW) doppler: Doppler information is sampled from only a small
sample volume (defined in 2D image), and presented on a timeline
Duplex: a common name for the simultaneous presentation of 2D and (usually)
PW doppler information. (Using modern ultrasound machines color doppler is
almost always also used, hence the alternative name Triplex.)
Modes of sonography
Several different modes of ultrasound are used in medical imaging.[7] These are:
A-mode: A-mode is the simplest type of ultrasound. A single transducer scans a line
through the body with the echoes plotted on screen as a function of depth.
Therapeutic ultrasound aimed at a specific tumor or calculus is also A-mode, to allow
for pinpoint accurate focus of the destructive wave energy.
B-mode: In B-mode ultrasound, a linear array of transducers simultaneously scans a
25/09/2010 Medical ultrasonography - Wikipedia, t…
http://en.wikipedia.org/wiki/Sonography 6/14
Spectral Doppler of Common
Carotid Artery
Colour Doppler of Common Carotid
Artery
plane through the body that can be viewed as a two-dimensional image on screen.
M-mode: M stands for motion. In m-mode a rapid sequence of B-mode scans whose
images follow each other in sequence on screen enables doctors to see and measure
range of motion, as the organ boundaries that produce reflections move relative to the
probe.
Doppler mode: This mode makes use of the Doppler effect in measuring and
visualizing blood flow
Color doppler: Velocity information is presented as a color coded overlay on
top of a B-mode image
Continuous doppler: Doppler information is sampled along a line through the
body, and all velocities detected at each time point is presented (on a time line)
Pulsed wave (PW) doppler: Doppler information is sampled from only a small
sample volume (defined in 2D image), and presented on a timeline
Duplex: a common name for the simultaneous presentation of 2D and (usually)
PW doppler information. (Using modern ultrasound machines color doppler is
almost always also used, hence the alternative name Triplex.)
Modes of sonography
Several different modes of ultrasound are used in medical imaging.[7] These are:
A-mode: A-mode is the simplest type of ultrasound. A single transducer scans a line
through the body with the echoes plotted on screen as a function of depth.
Therapeutic ultrasound aimed at a specific tumor or calculus is also A-mode, to allow
for pinpoint accurate focus of the destructive wave energy.
B-mode: In B-mode ultrasound, a linear array of transducers simultaneously scans a
25/09/2010 Medical ultrasonography - Wikipedia, t…
http://en.wikipedia.org/wiki/Sonography 6/14
Spectral Doppler of Common
Carotid Artery
Colour Doppler of Common Carotid
Artery
plane through the body that can be viewed as a two-dimensional image on screen.
M-mode: M stands for motion. In m-mode a rapid sequence of B-mode scans whose
images follow each other in sequence on screen enables doctors to see and measure
range of motion, as the organ boundaries that produce reflections move relative to the
probe.
Doppler mode: This mode makes use of the Doppler effect in measuring and
visualizing blood flow
Color doppler: Velocity information is presented as a color coded overlay on
top of a B-mode image
Continuous doppler: Doppler information is sampled along a line through the
body, and all velocities detected at each time point is presented (on a time line)
Pulsed wave (PW) doppler: Doppler information is sampled from only a small
sample volume (defined in 2D image), and presented on a timeline
Duplex: a common name for the simultaneous presentation of 2D and (usually)
PW doppler information. (Using modern ultrasound machines color doppler is
almost always also used, hence the alternative name Triplex.)

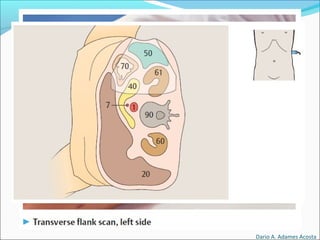

5-arteria esplenica
Que tanto eco produce una estructura/elemento con respecto al resto de los elementos.
IMÁGENES ELEMENTALES

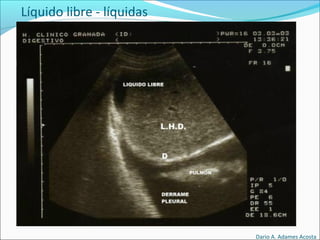

IMÁGENES ANECOICAS
Se producen cuando el haz de ultrasonido atraviesa un medio
sin interfases reflectantes en su interior.

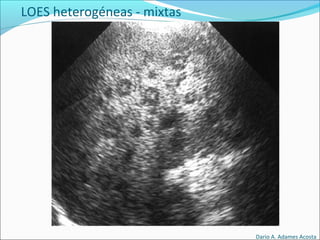

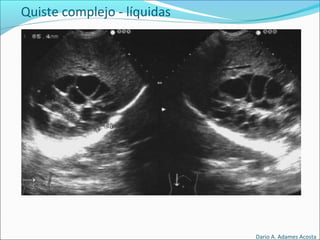

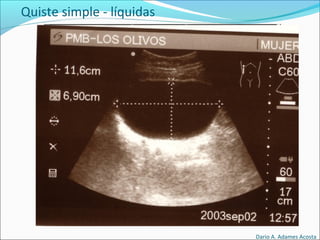

Suelen ser de este tipo las Lesiones Ocupantes de Espacio
(LOES), totalmente líquidas como los quistes, que además
tienen el Artefacto denominado Refuerzo Acústico Posterior y
algunas LOES sólidas pero de estructura histopatológica muy
celular como en las neoplasias hematológicas, en especial los
linfomas y en este caso no suelen tener Refuerzo Acústico
Posterior.
IMÁGENES HIPOECOICAS
Se producen cuando en el interior de la estructura anormal
existen interfases de menor ecogenicidad o en menor número
que en la estructura normal que la circunda.
21/09/2010 ecografia generalidades
medspain.com/…/leccion_03_eco.htm 1/3
Suele ser de este tipo las LOES correspondientes a tumores
muy celulares, con poca fibrosis y sin estructuras glandulares
muy desarrolladas y con vasos de paredes finas.
IMÁGENES HIPERECOICAS
Se producen cuando en el interior de esa estructura existen
interfases muy ecogénicas o en mucho mayor número que en
el parénquima normal que la circunda.
Son de este tipo las ocupaciones tumorales que tiene
estructuras glandulares desarrolladas en su interior, que
tienen vasos de paredes gruesas y estructura tortuosa o que
tiene gruesos septos fibrosos.
ARTEFACTOS
Reverberaciones
Se producen cuando el haz de ultrasonidos incide sobre una interfase
que separa dos medios de muy diferente impedancia acústica, como por
ejemplo entre un sólido ecogénico y gas en el tubo digestivo o entre
sólido y hueso.
REFUERZO ACUSTICO POsTERIOR
Se produce cuando el ultrasonido atraviesa un medio sin interfases en
su interior y pasa a un medio sólido ecogénico. Es casi característica
exclusiva de imágenes quísticas en el seno de estructuras sólidas.
quiste renal en el que se aprecia un importante refuerzo acústico posterior
SOMBRA ACÚSTICA
Se produce cuando el ultrasonido choca con una interfase muy
ecogénica y no puede atravesarla no detectándose ninguna imagen
detrás de esta interfase tan ecogénica. Es muy característico de las
litiasis biliares y renales y de las calcificaciones musculares.
litiasis biliar , observamos como la señal hiperecogénica que corresponde
a la litiasis deja una sombra
COLA DE COMETA
Ocurre cuando el haz de ultrasonidos choca contra una interfase
estrecha y muy ecogénica apareciendo detrás de esta interfase una serie
de ecos lineales. Es muy característico de los adenomiomas de pared
vesical, cuerpos extraños muy ecogénicos y también pequeñas
burbujas de aire en el seno de un medio sólido.
adenomiomatosis de la pared de la vesícula biliar
IMAGEN EN ESPEJO
Se produce cuando una interfase muy ecogénica se encuentra delante
de otra imagen curva tan ecogénica como ella produciéndose una sobra
acústica posterior.
hemangioma hepático cerca del diafragma que da una imagen igual
extradiafragmática que es la imagen en espejo
ANISOTROPIA
Es la propiedad que tienen algunos tejidos de variar su ecogenicididad
dependiendo del ángulo de incidencia del haz ultrasónico sobre ellos. La
estructura anisotrópica por excelencia es el tendón.
inserción tibial del tendón rotuliano y vemos que si la sonda no esta
perpendicular nos da una falsa imagen de tendinitis, ya que se ve el
tendón hipoecogénico
La anisotropía (opuesta de isotropía) es la propiedad general de la materia según la cual determinadas propiedades físicas, tales como: elasticidad, temperatura, conductividad, velocidad de propagación de la luz, etc. varían según la dirección en que son examinadas. Algo anisótropo podrá presentar diferentes características según la dirección.
En un sentido más general, se habla de anisotropía cuando cualquier cambio de escala de una figura o un cuerpo, como en un gráfico x-y, se produce con factores distintos (o en dependencia de una función) en cada coordenada. Por ejemplo, en la autoafinidad que presenta el estudio de los movimientos de las Bolsas de valores, consideradas desde la autosimilaridad, desde sus propiedades fractales.
La anisotropía (opuesta de isotropía) es la propiedad general de la materia según la cual determinadas propiedades físicas, tales como: elasticidad, temperatura, conductividad, velocidad de propagación de la luz, etc. varían según la dirección en que son examinadas. Algo anisótropo podrá presentar diferentes características según la dirección.
En un sentido más general, se habla de anisotropía cuando cualquier cambio de escala de una figura o un cuerpo, como en un gráfico x-y, se produce con factores distintos (o en dependencia de una función) en cada coordenada. Por ejemplo, en la autoafinidad que presenta el estudio de los movimientos de las Bolsas de valores, consideradas desde la autosimilaridad, desde sus propiedades fractales.
La anisotropía (opuesta de isotropía) es la propiedad general de la materia según la cual determinadas propiedades físicas, tales como: elasticidad, temperatura, conductividad, velocidad de propagación de la luz, etc. varían según la dirección en que son examinadas. Algo anisótropo podrá presentar diferentes características según la dirección.
En un sentido más general, se habla de anisotropía cuando cualquier cambio de escala de una figura o un cuerpo, como en un gráfico x-y, se produce con factores distintos (o en dependencia de una función) en cada coordenada. Por ejemplo, en la autoafinidad que presenta el estudio de los movimientos de las Bolsas de valores, consideradas desde la autosimilaridad, desde sus propiedades fractales.
La anisotropía (opuesta de isotropía) es la propiedad general de la materia según la cual determinadas propiedades físicas, tales como: elasticidad, temperatura, conductividad, velocidad de propagación de la luz, etc. varían según la dirección en que son examinadas. Algo anisótropo podrá presentar diferentes características según la dirección.
En un sentido más general, se habla de anisotropía cuando cualquier cambio de escala de una figura o un cuerpo, como en un gráfico x-y, se produce con factores distintos (o en dependencia de una función) en cada coordenada. Por ejemplo, en la autoafinidad que presenta el estudio de los movimientos de las Bolsas de valores, consideradas desde la autosimilaridad, desde sus propiedades fractales.
Parasitos , tumoral , inflamatorio
Suele ser de este tipo las LOES correspondientes a tumores
muy celulares, con poca fibrosis y sin estructuras glandulares
muy desarrolladas y con vasos de paredes finas.
Harmatomas, tumores benignos
Calcificaciones, metastasis, parasitos,
Son de este tipo las ocupaciones tumorales que tiene
estructuras glandulares desarrolladas en su interior, que
tienen vasos de paredes gruesas y estructura tortuosa o que
tiene gruesos septos fibrosos.
