www.bomconsultingg.com
bomconsulting@gmail.com
VALUE STREAM MAPPING (VSM)
MAPEO DE LA CADENA DE VALOR
(LEAN MANUFACTURING)
www.bomconsultingg.com
bomconsulting@gmail.com

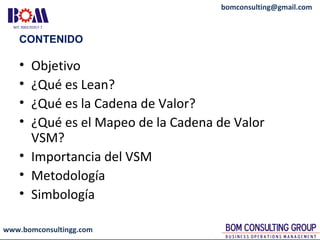

CONTENIDO
• Objetivo
• ¿Qué es Lean?
• ¿Qué es la Cadena de Valor?
• ¿Qué es el Mapeo de la Cadena de Valor
VSM?
• Importancia del VSM
• Metodología
• Simbología
www.bomconsultingg.com
bomconsulting@gmail.com

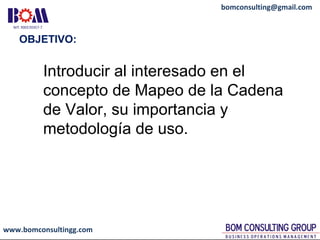

OBJETIVO:
Introducir al interesado en el
concepto de Mapeo de la Cadena
de Valor, su importancia y
metodología de uso.
www.bomconsultingg.com
bomconsulting@gmail.com

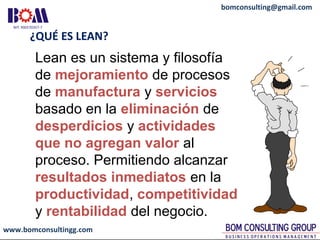

¿QUÉ ES LEAN?
Lean es un sistema y filosofía
de mejoramiento de procesos
de manufactura y servicios
basado en la eliminación de
desperdicios y actividades
que no agregan valor al
proceso. Permitiendo alcanzar
resultados inmediatos en la
productividad, competitividad
y rentabilidad del negocio.
www.bomconsultingg.com
bomconsulting@gmail.com

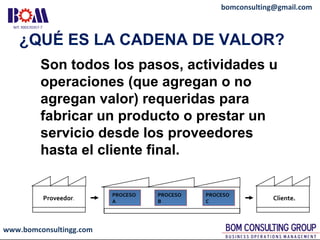

¿QUÉ ES LA CADENA DE VALOR?
Proveedor. Cliente.
PROCESO
A
PROCESO
B
PROCESO
C
Son todos los pasos, actividades u
operaciones (que agregan o no
agregan valor) requeridas para
fabricar un producto o prestar un
servicio desde los proveedores
hasta el cliente final.
www.bomconsultingg.com
bomconsulting@gmail.com

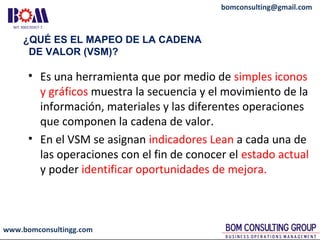

• Es una herramienta que por medio de simples iconos
y gráficos muestra la secuencia y el movimiento de la
información, materiales y las diferentes operaciones
que componen la cadena de valor.
• En el VSM se asignan indicadores Lean a cada una de
las operaciones con el fin de conocer el estado actual
y poder identificar oportunidades de mejora.
¿QUÉ ES EL MAPEO DE LA CADENA
DE VALOR (VSM)?
www.bomconsultingg.com
bomconsulting@gmail.com

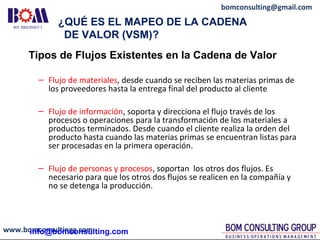

– Flujo de materiales, desde cuando se reciben las materias primas de
los proveedores hasta la entrega final del producto al cliente
– Flujo de información, soporta y direcciona el flujo través de los
procesos o operaciones para la transformación de los materiales a
productos terminados. Desde cuando el cliente realiza la orden del
producto hasta cuando las materias primas se encuentran listas para
ser procesadas en la primera operación.
– Flujo de personas y procesos, soportan los otros dos flujos. Es
necesario para que los otros dos flujos se realicen en la compañía y
no se detenga la producción.
¿QUÉ ES EL MAPEO DE LA CADENA
DE VALOR (VSM)?
Tipos de Flujos Existentes en la Cadena de Valor
info@bomconsulting.com
www.bomconsultingg.com
bomconsulting@gmail.com

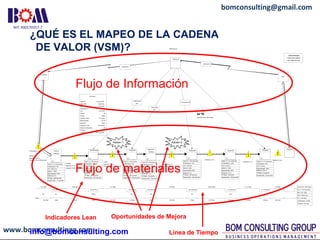

¿QUÉ ES EL MAPEO DE LA CADENA
DE VALOR (VSM)? VSM-Ebel.igx
Cliente Demanda:
11000unidades porMonth
(Takt Time84,3seconds)
Ebel
Corte de
Material
Total C/T = 0.04 seconds
% Rechazos = 0%
C/O = 600 mins.
Uptime = 100%
Disponibilidad: 100%
Distancia: 0 m
TP Mant.: 600 seconds
Paradas Men.: 10 seconds
1
Empaque
Total C/T = 51.4 seconds
% Rechazos = 0%
C/O = 0 mins.
Disponibilidad: 100%
Distancia: 32.4 m
TP Mant.: 0 seconds
Paradas Men.: 60 seconds
1
Producción
VACOPLAS
Informacion
OPI
Información
Información
32.1 days
0.04 seconds
4.59 days
65 seconds
14.7 days
52 seconds 93.6 seconds
4.52 days
29.4 seconds
0.0191 days
21.4 seconds
0.117 days
51.4 seconds
13.6 days Lead Time = 69.6 days
VA / T = 313 seconds
RM = 32.1 days
WIP = 205 hours
FG = 13.6 days
% Rechazos = 9.48%
Traveled = 451 feet
0% 0% 0.93% 0% 6% 0% 2.8% 0%
62.9 feet 0 feet 59 feet 0 feet 41.3 feet 4.92 feet 0 feet 76.8 feet 0 feet 0.917 feet 0.25 feet 0.25 feet 106 feet 98.4 feet
Travel
% Rechazos = 0%
28 days
Distancia: 19.2 m
Transport Time: 300 seconds
Information OPI
Termoformado
Total C/T = 65 seconds
% Rechazos = 0.93%
C/O = 30 mins.
Uptime = 92.3%
Disponibilidad: 85%
Distancia: 0 m
TP Mant.: 300 seconds
Paradas Men.: 257 seconds
1
Troquelado
Total C/T = 52 seconds
% Rechazos = 0%
C/O = 10 mins.
Uptime = 96%
Disponibilidad: 85%
Distancia: 1.5 m
TP Mant.: 300 seconds
Paradas Men.: 300 seconds
1
Summary:
Total C/T: 313 seconds
Value Add: 0 seconds
NVA: 0 seconds
% Rechazos: 9.48%
C/O: 670 mins.
Uptime: 0%
Pieces: 13969
Inventory Time: 31.5 days
Disponibilidad: 52.2%
Distancia: 138 m
Transport Time: 75 minutes
Defective Deliveries: 0%
TP Mant.: 1500 seconds
Paradas Men.: 2067 seconds
Inspección y
empaque
Total C/T = 93.6 seconds
% Rechazos = 6%
C/O = 0 mins.
Uptime = 0%
Disponibilidad: 100%
Distancia: 0 m
TP Mant.: 0 seconds
Paradas Men.: 900 seconds
1
Estampado
Total C/T = 29.4 seconds
% Rechazos = 0%
C/O = 30 mins.
Uptime = 92%
Disponibilidad: 85%
Distancia: 0 m
TP Mant.: 300 seconds
Paradas Men.: 240 seconds
1
Inspección
Total C/T = 21.4 seconds
% Rechazos = 2.8%
C/O = 0 mins.
Uptime = 100%
Disponibilidad: 85%
Distancia: 0.1 m
TP Mant.: 0 seconds
Paradas Men.: 300 seconds
1
Transport Time: 60 minutes
0.5 days
Distancia: 18 m
Transport Time: 120 seconds
3 days
Distancia: 12.6 m
Transport Time: 180 seconds
0 days
Distancia: 23.4 m
Transport Time: 300 seconds
Informacion
OPI
Distancia: 0.1 m
Distancia: 0.3 m Distancia: 30 m
Despacho
Flujo de Información
Flujo de materiales
Indicadores Lean
Kaizen 1 Kaizen 2
Oportunidades de Mejora
Línea de Tiempoinfo@bomconsulting.com
www.bomconsultingg.com
bomconsulting@gmail.com

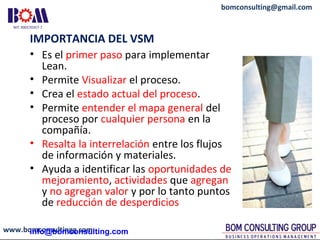

IMPORTANCIA DEL VSM
• Es el primer paso para implementar
Lean.
• Permite Visualizar el proceso.
• Crea el estado actual del proceso.
• Permite entender el mapa general del
proceso por cualquier persona en la
compañía.
• Resalta la interrelación entre los flujos
de información y materiales.
• Ayuda a identificar las oportunidades de
mejoramiento, actividades que agregan
y no agregan valor y por lo tanto puntos
de reducción de desperdicios
info@bomconsulting.com
www.bomconsultingg.com
bomconsulting@gmail.com

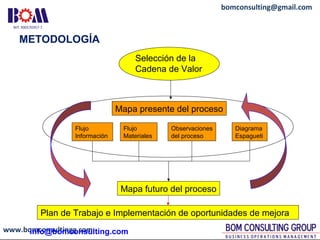

METODOLOGÍA
Selección de la
Cadena de Valor
Mapa presente del proceso
Mapa futuro del proceso
Plan de Trabajo e Implementación de oportunidades de mejora
Observaciones
del proceso
Flujo
Información
Flujo
Materiales
Diagrama
Espagueti
info@bomconsulting.com
www.bomconsultingg.com
bomconsulting@gmail.com

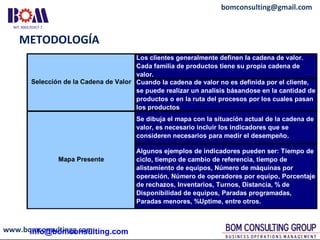

Los clientes generalmente definen la cadena de valor.
Cada familia de productos tiene su propia cadena de
valor.
Cuando la cadena de valor no es definida por el cliente,
se puede realizar un analisis básandose en la cantidad de
productos o en la ruta del procesos por los cuales pasan
los productos
Se dibuja el mapa con la situación actual de la cadena de
valor, es necesario incluir los indicadores que se
consideren necesarios para medir el desempeño.
Algunos ejemplos de indicadores pueden ser: Tiempo de
ciclo, tiempo de cambio de referencia, tiempo de
alistamiento de equipos, Número de máquinas por
operación, Número de operadores por equipo, Porcentaje
de rechazos, Inventarios, Turnos, Distancia, % de
Disponibilidad de equipos, Paradas programadas,
Paradas menores, %Uptime, entre otros.
Selección de la Cadena de Valor
Mapa Presente
info@bomconsulting.com
METODOLOGÍA
www.bomconsultingg.com
bomconsulting@gmail.com
METODOLOGÍA

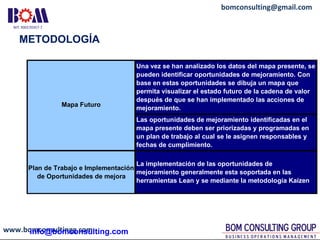

Una vez se han analizado los datos del mapa presente, se
pueden identificar oportunidades de mejoramiento. Con
base en estas oportunidades se dibuja un mapa que
permita visualizar el estado futuro de la cadena de valor
después de que se han implementado las acciones de
mejoramiento.
Las oportunidades de mejoramiento identificadas en el
mapa presente deben ser priorizadas y programadas en
un plan de trabajo al cual se le asignen responsables y
fechas de cumplimiento.
Plan de Trabajo e Implementación
de Oportunidades de mejora
La implementación de las oportunidades de
mejoramiento generalmente esta soportada en las
herramientas Lean y se mediante la metodología Kaizen
Mapa Futuro
info@bomconsulting.com
www.bomconsultingg.com
bomconsulting@gmail.com

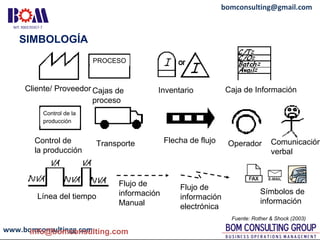

SIMBOLOGÍA
Cliente/ Proveedor Cajas de
proceso
Inventario Caja de Información
Control de
la producción
Transporte Flecha de flujo Operador
Fuente: Rother & Shock (2003)
Línea del tiempo
PROCESO
Control de la
producción
Flujo de
información
Manual
Flujo de
información
electrónica
Símbolos de
información
Comunicación
verbal
info@bomconsulting.com
www.bomconsultingg.com
bomconsulting@gmail.com
SIMBOLOGÍA
Supermercado
de partes
Transporte de
Envío
Supermercado Producción
Kanban
Señal de
producción
Kanban
Señal de retiro
de materiales
Kanban
Linea FIFO Material
Empujado
Material
Jalado
Bandeja de
Kanban
Inventario de
seguridad
Inventario de
intermedio
Software
asistente de
producción
Nivelación
Operador Célula de
trabajo
Enfoque de
mejoramiento
continuo
Mejoramiento del
flujo desde el
mejoramiento
continuo
info@bomconsulting.com
www.bomconsultingg.com
bomconsulting@gmail.com
MUCHAS GRACIAS!!
Agradecemos su interés en los Servicios de BOM Consulting Group
y esperamos poder apoyar cualquier tipo de iniciativa Lean que se
encuentre emprendiendo.
Para mayor información:
Página Web: http://www.bomconsultingg.com
Mail: bomconsulting@gmail.com
Teléfonos: Bogotá, Colombia
Oficina: Calle 66 No. 11 – 50 Of. 404
Celulares: (+57) 301 4305276
(+57) 3015029279
DESCARGA ESTA PRESENTACIÓN GRATIS EN NUESTRA
PÁGINA WEB !!

Más contenido relacionado

La actualidad más candente

trabajo integrador 2do semestre
 trabajo integrador 2do semestre trabajo integrador 2do semestre
trabajo integrador 2do semestrelguadalupa

Programación hacia adelante y hacia atras
Programación hacia adelante y hacia atrasProgramación hacia adelante y hacia atras
Programación hacia adelante y hacia atrasJose Rafael Estrada

3.2 bodegas manuales y automatizadas
3.2 bodegas manuales y automatizadas3.2 bodegas manuales y automatizadas
3.2 bodegas manuales y automatizadasevee10

LEAN MANUFACTURING.- EL MAPA DEL FLUJO DE VALOR
LEAN MANUFACTURING.- EL MAPA DEL FLUJO DE VALOR LEAN MANUFACTURING.- EL MAPA DEL FLUJO DE VALOR
LEAN MANUFACTURING.- EL MAPA DEL FLUJO DE VALOR Eric Sonny García Angeles

Cadena de Suministros. Unidad 1: Introducción a la logística y cadenas de sum...
Cadena de Suministros. Unidad 1: Introducción a la logística y cadenas de sum...Cadena de Suministros. Unidad 1: Introducción a la logística y cadenas de sum...
Cadena de Suministros. Unidad 1: Introducción a la logística y cadenas de sum...Genesis Acosta

Heijunka
HeijunkaHeijunka
Heijunkadeweey

Métodos para planeación agregada
Métodos para planeación agregadaMétodos para planeación agregada
Métodos para planeación agregadaAlan Bringas

FLUJO CONTINUO
FLUJO CONTINUOFLUJO CONTINUO
FLUJO CONTINUOmaniatz13

Planeación agregada (integrada) de producción
Planeación agregada (integrada) de producciónPlaneación agregada (integrada) de producción
Planeación agregada (integrada) de producciónconny1991

Programación de Cuello de Botella
Programación de Cuello de BotellaProgramación de Cuello de Botella
Programación de Cuello de BotellaFernando Hinostroza

----- Balanceo de lineas clase marcia resumen
 ----- Balanceo de lineas clase marcia resumen ----- Balanceo de lineas clase marcia resumen
----- Balanceo de lineas clase marcia resumenBruno Soto Armenta


La actualidad más candente (20)

trabajo integrador 2do semestre
 trabajo integrador 2do semestre trabajo integrador 2do semestre
trabajo integrador 2do semestre

Programación hacia adelante y hacia atras
Programación hacia adelante y hacia atrasProgramación hacia adelante y hacia atras
Programación hacia adelante y hacia atras

Vsm actual
Vsm actualVsm actual
Vsm actual

Manufactura Esbelta
Manufactura EsbeltaManufactura Esbelta
Manufactura Esbelta

Curso trabajo estandarizado gerentes
Curso trabajo estandarizado gerentesCurso trabajo estandarizado gerentes
Curso trabajo estandarizado gerentes

Mapa de la cadena de valor vsm 1
Mapa de la cadena de valor vsm 1Mapa de la cadena de valor vsm 1
Mapa de la cadena de valor vsm 1

planeación agregada
 planeación agregada planeación agregada
planeación agregada

programacion-de-operaciones-secuenciacion-de-trabajos
programacion-de-operaciones-secuenciacion-de-trabajosprogramacion-de-operaciones-secuenciacion-de-trabajos
programacion-de-operaciones-secuenciacion-de-trabajos

3.2 bodegas manuales y automatizadas
3.2 bodegas manuales y automatizadas3.2 bodegas manuales y automatizadas
3.2 bodegas manuales y automatizadas

LEAN MANUFACTURING.- EL MAPA DEL FLUJO DE VALOR
LEAN MANUFACTURING.- EL MAPA DEL FLUJO DE VALOR LEAN MANUFACTURING.- EL MAPA DEL FLUJO DE VALOR
LEAN MANUFACTURING.- EL MAPA DEL FLUJO DE VALOR

Cadena de Suministros. Unidad 1: Introducción a la logística y cadenas de sum...
Cadena de Suministros. Unidad 1: Introducción a la logística y cadenas de sum...Cadena de Suministros. Unidad 1: Introducción a la logística y cadenas de sum...
Cadena de Suministros. Unidad 1: Introducción a la logística y cadenas de sum...

Heijunka
HeijunkaHeijunka
Heijunka

Vsm final
Vsm finalVsm final
Vsm final

Métodos para planeación agregada
Métodos para planeación agregadaMétodos para planeación agregada
Métodos para planeación agregada

FLUJO CONTINUO
FLUJO CONTINUOFLUJO CONTINUO
FLUJO CONTINUO

Planeación agregada (integrada) de producción
Planeación agregada (integrada) de producciónPlaneación agregada (integrada) de producción
Planeación agregada (integrada) de producción

Programación de Cuello de Botella
Programación de Cuello de BotellaProgramación de Cuello de Botella
Programación de Cuello de Botella

----- Balanceo de lineas clase marcia resumen
 ----- Balanceo de lineas clase marcia resumen ----- Balanceo de lineas clase marcia resumen
----- Balanceo de lineas clase marcia resumen

balanceo de lineas de producción
balanceo de lineas de producción balanceo de lineas de producción
balanceo de lineas de producción

Value stream mapping (vsm) 2020
Value stream mapping (vsm) 2020Value stream mapping (vsm) 2020
Value stream mapping (vsm) 2020


Similar a Value Stream Mapping VSM Mapeo de la Cadena de Valor - Lean Manufacturing -

20114054-Mapeo-de-La-Cadena-de-Valor-VSM.ppt
20114054-Mapeo-de-La-Cadena-de-Valor-VSM.ppt20114054-Mapeo-de-La-Cadena-de-Valor-VSM.ppt
20114054-Mapeo-de-La-Cadena-de-Valor-VSM.pptinfocoopsurtitindas

Lean Manufacturing - Manufactura Esbelta
Lean Manufacturing - Manufactura EsbeltaLean Manufacturing - Manufactura Esbelta
Lean Manufacturing - Manufactura EsbeltaBOM Consulting Group

rabanal_jl_presentacion.pptx
rabanal_jl_presentacion.pptxrabanal_jl_presentacion.pptx
rabanal_jl_presentacion.pptxRodrigo Velez

1. ESTRUCTURA DE COSTOS.pptx
1. ESTRUCTURA DE COSTOS.pptx1. ESTRUCTURA DE COSTOS.pptx
1. ESTRUCTURA DE COSTOS.pptxnecconila

Seis sigma
Seis sigmaSeis sigma
Seis sigmaLiz_nena

Gestion de la productividad 4
Gestion de la productividad 4Gestion de la productividad 4
Gestion de la productividad 4dionicioneira

Gestión Estratégica del Mantenimiento
Gestión Estratégica del MantenimientoGestión Estratégica del Mantenimiento
Gestión Estratégica del MantenimientoJuan Carlos Fernández

COSTOS DE SERVICIOS DE LIMPIA
COSTOS DE SERVICIOS DE LIMPIACOSTOS DE SERVICIOS DE LIMPIA
COSTOS DE SERVICIOS DE LIMPIAenriquebio2

[WEBINARIO] Ciclo AMDIA OM Latam "Alquimia: cómo bajar costos y aumentar la s...
[WEBINARIO] Ciclo AMDIA OM Latam "Alquimia: cómo bajar costos y aumentar la s...[WEBINARIO] Ciclo AMDIA OM Latam "Alquimia: cómo bajar costos y aumentar la s...
[WEBINARIO] Ciclo AMDIA OM Latam "Alquimia: cómo bajar costos y aumentar la s...OM Latam

Komatsu gestion de mantenimiento de maquinaria pesada - conceptos generales...
Komatsu   gestion de mantenimiento de maquinaria pesada - conceptos generales...Komatsu   gestion de mantenimiento de maquinaria pesada - conceptos generales...
Komatsu gestion de mantenimiento de maquinaria pesada - conceptos generales...Robert Orosco

SIMULACION TRABAJO FINAL (08.08).pptx
SIMULACION TRABAJO FINAL  (08.08).pptxSIMULACION TRABAJO FINAL  (08.08).pptx
SIMULACION TRABAJO FINAL (08.08).pptxJoseAntonioParedes3

Estampadora de abrazaderas
Estampadora de abrazaderasEstampadora de abrazaderas
Estampadora de abrazaderasDiego Eslava

Filosofía Lean en la Industria de la Construcción
Filosofía Lean en la Industria de la ConstrucciónFilosofía Lean en la Industria de la Construcción
Filosofía Lean en la Industria de la ConstrucciónJuan Carlos Fernández

19 AEMES SFIC 2009
19 AEMES SFIC 200919 AEMES SFIC 2009
19 AEMES SFIC 2009Pepe

Semana 01 Lean Manufacturing - LLS Semana
Semana 01 Lean Manufacturing - LLS SemanaSemana 01 Lean Manufacturing - LLS Semana
Semana 01 Lean Manufacturing - LLS Semanaesthefanitushna


Similar a Value Stream Mapping VSM Mapeo de la Cadena de Valor - Lean Manufacturing - (20)

20114054-Mapeo-de-La-Cadena-de-Valor-VSM.ppt
20114054-Mapeo-de-La-Cadena-de-Valor-VSM.ppt20114054-Mapeo-de-La-Cadena-de-Valor-VSM.ppt
20114054-Mapeo-de-La-Cadena-de-Valor-VSM.ppt

Lean Manufacturing - Manufactura Esbelta
Lean Manufacturing - Manufactura EsbeltaLean Manufacturing - Manufactura Esbelta
Lean Manufacturing - Manufactura Esbelta

rabanal_jl_presentacion.pptx
rabanal_jl_presentacion.pptxrabanal_jl_presentacion.pptx
rabanal_jl_presentacion.pptx

1. ESTRUCTURA DE COSTOS.pptx
1. ESTRUCTURA DE COSTOS.pptx1. ESTRUCTURA DE COSTOS.pptx
1. ESTRUCTURA DE COSTOS.pptx

Seis sigma
Seis sigmaSeis sigma
Seis sigma

Gestion de la productividad 4
Gestion de la productividad 4Gestion de la productividad 4
Gestion de la productividad 4

percy chero
percy cheropercy chero
percy chero

Gestión Estratégica del Mantenimiento
Gestión Estratégica del MantenimientoGestión Estratégica del Mantenimiento
Gestión Estratégica del Mantenimiento

COSTOS DE SERVICIOS DE LIMPIA
COSTOS DE SERVICIOS DE LIMPIACOSTOS DE SERVICIOS DE LIMPIA
COSTOS DE SERVICIOS DE LIMPIA

[WEBINARIO] Ciclo AMDIA OM Latam "Alquimia: cómo bajar costos y aumentar la s...
[WEBINARIO] Ciclo AMDIA OM Latam "Alquimia: cómo bajar costos y aumentar la s...[WEBINARIO] Ciclo AMDIA OM Latam "Alquimia: cómo bajar costos y aumentar la s...
[WEBINARIO] Ciclo AMDIA OM Latam "Alquimia: cómo bajar costos y aumentar la s...

Komatsu gestion de mantenimiento de maquinaria pesada - conceptos generales...
Komatsu   gestion de mantenimiento de maquinaria pesada - conceptos generales...Komatsu   gestion de mantenimiento de maquinaria pesada - conceptos generales...
Komatsu gestion de mantenimiento de maquinaria pesada - conceptos generales...

SIMULACION TRABAJO FINAL (08.08).pptx
SIMULACION TRABAJO FINAL  (08.08).pptxSIMULACION TRABAJO FINAL  (08.08).pptx
SIMULACION TRABAJO FINAL (08.08).pptx

Estampadora de abrazaderas
Estampadora de abrazaderasEstampadora de abrazaderas
Estampadora de abrazaderas

2_DRA_ESTRELLA_DE_LA_PAZ.pdf
2_DRA_ESTRELLA_DE_LA_PAZ.pdf2_DRA_ESTRELLA_DE_LA_PAZ.pdf
2_DRA_ESTRELLA_DE_LA_PAZ.pdf

Filosofía Lean en la Industria de la Construcción
Filosofía Lean en la Industria de la ConstrucciónFilosofía Lean en la Industria de la Construcción
Filosofía Lean en la Industria de la Construcción

Omar cueva reduccion de costos
Omar cueva   reduccion de costosOmar cueva   reduccion de costos
Omar cueva reduccion de costos

19 AEMES SFIC 2009
19 AEMES SFIC 200919 AEMES SFIC 2009
19 AEMES SFIC 2009

Gerencia de costos
Gerencia de costosGerencia de costos
Gerencia de costos

Semana 01 Lean Manufacturing - LLS Semana
Semana 01 Lean Manufacturing - LLS SemanaSemana 01 Lean Manufacturing - LLS Semana
Semana 01 Lean Manufacturing - LLS Semana

Manufactura esbelta
Manufactura esbeltaManufactura esbelta
Manufactura esbelta


Más de BOM Consulting Group (13)

Mifa
MifaMifa
Mifa

Nichijo kanri
Nichijo kanriNichijo kanri
Nichijo kanri

Milk run
Milk runMilk run
Milk run

Water spider
Water spiderWater spider
Water spider

The beer game
The beer gameThe beer game
The beer game

Genjitsu
GenjitsuGenjitsu
Genjitsu

Seis sigma bom consulting
Seis sigma bom consultingSeis sigma bom consulting
Seis sigma bom consulting

BOM DMAIC TEMPLATE
BOM DMAIC TEMPLATEBOM DMAIC TEMPLATE
BOM DMAIC TEMPLATE

Kanban
KanbanKanban
Kanban

Celularización
CelularizaciónCelularización
Celularización

Kaizen (Mejoramiento Continuo) - Lean Manufacturing
Kaizen (Mejoramiento Continuo) - Lean ManufacturingKaizen (Mejoramiento Continuo) - Lean Manufacturing
Kaizen (Mejoramiento Continuo) - Lean Manufacturing

5s (Seiri, Seiton, Seiso, Seiketsu, Shitsuke) - Lean Manufacturing
5s (Seiri, Seiton, Seiso, Seiketsu, Shitsuke) - Lean Manufacturing5s (Seiri, Seiton, Seiso, Seiketsu, Shitsuke) - Lean Manufacturing
5s (Seiri, Seiton, Seiso, Seiketsu, Shitsuke) - Lean Manufacturing

SMED Alistamiento Rápido de Equipos - Lean Manufacturing -
SMED Alistamiento Rápido de Equipos - Lean Manufacturing -SMED Alistamiento Rápido de Equipos - Lean Manufacturing -
SMED Alistamiento Rápido de Equipos - Lean Manufacturing -


Último

¿ESTÁ PREPARADA LA LOGÍSTICA PARA EL DECRECIMIENTO?
¿ESTÁ PREPARADA LA LOGÍSTICA PARA EL DECRECIMIENTO?¿ESTÁ PREPARADA LA LOGÍSTICA PARA EL DECRECIMIENTO?
¿ESTÁ PREPARADA LA LOGÍSTICA PARA EL DECRECIMIENTO?Michael Rada

Gastos que no forman parte del Valor en Aduana de la mercadería importada
Gastos que no forman parte del Valor en Aduana de la mercadería importadaGastos que no forman parte del Valor en Aduana de la mercadería importada
Gastos que no forman parte del Valor en Aduana de la mercadería importadaInstituto de Capacitacion Aduanera

El MCP abre convocatoria de Monitoreo Estratégico y apoyo técnico
El MCP abre convocatoria de Monitoreo Estratégico y apoyo técnicoEl MCP abre convocatoria de Monitoreo Estratégico y apoyo técnico
El MCP abre convocatoria de Monitoreo Estratégico y apoyo técnicoTe Cuidamos

PPT Planilla Foro logistica (1).pptDMEDMEOD
PPT Planilla Foro logistica (1).pptDMEDMEODPPT Planilla Foro logistica (1).pptDMEDMEOD
PPT Planilla Foro logistica (1).pptDMEDMEODferchuxdlinda

La electrónica y electricidad finall.pdf
La electrónica y electricidad finall.pdfLa electrónica y electricidad finall.pdf
La electrónica y electricidad finall.pdfDiegomauricioMedinam

GUIA DE ESTUDIOS DESARROLLO DE HABILIDADES DIRECTIVAS.pdf
GUIA DE ESTUDIOS DESARROLLO DE HABILIDADES DIRECTIVAS.pdfGUIA DE ESTUDIOS DESARROLLO DE HABILIDADES DIRECTIVAS.pdf
GUIA DE ESTUDIOS DESARROLLO DE HABILIDADES DIRECTIVAS.pdfRasecGAlavazOllirrac

PROCEDIMIENTO CONTENCIOSO TRIBUTARIO P.pdf
PROCEDIMIENTO CONTENCIOSO TRIBUTARIO P.pdfPROCEDIMIENTO CONTENCIOSO TRIBUTARIO P.pdf
PROCEDIMIENTO CONTENCIOSO TRIBUTARIO P.pdfjosesoclle855

PLANILLA DE CONTROL LIMPIEZA TRAMPA DE GRASA
PLANILLA DE CONTROL LIMPIEZA TRAMPA DE GRASAPLANILLA DE CONTROL LIMPIEZA TRAMPA DE GRASA
PLANILLA DE CONTROL LIMPIEZA TRAMPA DE GRASAAlexandraSalgado28

Administración en nuestra vida cotidiana .pdf
Administración en nuestra vida cotidiana .pdfAdministración en nuestra vida cotidiana .pdf
Administración en nuestra vida cotidiana .pdfec677944

estadistica basica ejercicios y ejemplos basicos
estadistica basica ejercicios y ejemplos basicosestadistica basica ejercicios y ejemplos basicos
estadistica basica ejercicios y ejemplos basicosVeritoIlma

PRESENTACIÓN NOM-009-STPS-2011 TRABAJOS EN ALTURA
PRESENTACIÓN NOM-009-STPS-2011 TRABAJOS EN ALTURAPRESENTACIÓN NOM-009-STPS-2011 TRABAJOS EN ALTURA
PRESENTACIÓN NOM-009-STPS-2011 TRABAJOS EN ALTURAgisellgarcia92

T.A CONSTRUCCION DEL PUERTO DE CHANCAY.pptx
T.A CONSTRUCCION DEL PUERTO DE CHANCAY.pptxT.A CONSTRUCCION DEL PUERTO DE CHANCAY.pptx
T.A CONSTRUCCION DEL PUERTO DE CHANCAY.pptxLizCarolAmasifuenIba

Evaluación y Mejora Continua Guía de Seguimiento y Monitoreo para Cursos de C...
Evaluación y Mejora Continua Guía de Seguimiento y Monitoreo para Cursos de C...Evaluación y Mejora Continua Guía de Seguimiento y Monitoreo para Cursos de C...
Evaluación y Mejora Continua Guía de Seguimiento y Monitoreo para Cursos de C...Oxford Group

VAMOS MANAOS, análisis e historia de la empresa Manaos
VAMOS MANAOS, análisis e historia de la empresa ManaosVAMOS MANAOS, análisis e historia de la empresa Manaos
VAMOS MANAOS, análisis e historia de la empresa Manaosmalenasilvaet7

Habilidades de un ejecutivo y sus caracteristicas.pptx
Habilidades de un ejecutivo y sus caracteristicas.pptxHabilidades de un ejecutivo y sus caracteristicas.pptx
Habilidades de un ejecutivo y sus caracteristicas.pptxLUISALEJANDROPEREZCA1

FORMATO ASISTENCIA DE CAPACITACION.doc..
FORMATO ASISTENCIA DE CAPACITACION.doc..FORMATO ASISTENCIA DE CAPACITACION.doc..
FORMATO ASISTENCIA DE CAPACITACION.doc..angelicacardales1

CADENA DE SUMINISTROS DIAPOSITIVASS.pptx
CADENA DE SUMINISTROS DIAPOSITIVASS.pptxCADENA DE SUMINISTROS DIAPOSITIVASS.pptx
CADENA DE SUMINISTROS DIAPOSITIVASS.pptxYesseniaGuzman7

T.A- CONTRUCCION DEL PUERTO DE CHANCAY.pdf
T.A- CONTRUCCION DEL PUERTO DE CHANCAY.pdfT.A- CONTRUCCION DEL PUERTO DE CHANCAY.pdf
T.A- CONTRUCCION DEL PUERTO DE CHANCAY.pdfLizCarolAmasifuenIba

129813431-Diamantina-perforacion-ppt.pdf
129813431-Diamantina-perforacion-ppt.pdf129813431-Diamantina-perforacion-ppt.pdf
129813431-Diamantina-perforacion-ppt.pdfNahirleguizamon1

Derechos de propiedad intelectual lo mejor
Derechos de propiedad intelectual lo mejorDerechos de propiedad intelectual lo mejor
Derechos de propiedad intelectual lo mejorMarcosAlvarezSalinas


Último (20)

¿ESTÁ PREPARADA LA LOGÍSTICA PARA EL DECRECIMIENTO?
¿ESTÁ PREPARADA LA LOGÍSTICA PARA EL DECRECIMIENTO?¿ESTÁ PREPARADA LA LOGÍSTICA PARA EL DECRECIMIENTO?
¿ESTÁ PREPARADA LA LOGÍSTICA PARA EL DECRECIMIENTO?

Gastos que no forman parte del Valor en Aduana de la mercadería importada
Gastos que no forman parte del Valor en Aduana de la mercadería importadaGastos que no forman parte del Valor en Aduana de la mercadería importada
Gastos que no forman parte del Valor en Aduana de la mercadería importada

El MCP abre convocatoria de Monitoreo Estratégico y apoyo técnico
El MCP abre convocatoria de Monitoreo Estratégico y apoyo técnicoEl MCP abre convocatoria de Monitoreo Estratégico y apoyo técnico
El MCP abre convocatoria de Monitoreo Estratégico y apoyo técnico

PPT Planilla Foro logistica (1).pptDMEDMEOD
PPT Planilla Foro logistica (1).pptDMEDMEODPPT Planilla Foro logistica (1).pptDMEDMEOD
PPT Planilla Foro logistica (1).pptDMEDMEOD

La electrónica y electricidad finall.pdf
La electrónica y electricidad finall.pdfLa electrónica y electricidad finall.pdf
La electrónica y electricidad finall.pdf

GUIA DE ESTUDIOS DESARROLLO DE HABILIDADES DIRECTIVAS.pdf
GUIA DE ESTUDIOS DESARROLLO DE HABILIDADES DIRECTIVAS.pdfGUIA DE ESTUDIOS DESARROLLO DE HABILIDADES DIRECTIVAS.pdf
GUIA DE ESTUDIOS DESARROLLO DE HABILIDADES DIRECTIVAS.pdf

PROCEDIMIENTO CONTENCIOSO TRIBUTARIO P.pdf
PROCEDIMIENTO CONTENCIOSO TRIBUTARIO P.pdfPROCEDIMIENTO CONTENCIOSO TRIBUTARIO P.pdf
PROCEDIMIENTO CONTENCIOSO TRIBUTARIO P.pdf

PLANILLA DE CONTROL LIMPIEZA TRAMPA DE GRASA
PLANILLA DE CONTROL LIMPIEZA TRAMPA DE GRASAPLANILLA DE CONTROL LIMPIEZA TRAMPA DE GRASA
PLANILLA DE CONTROL LIMPIEZA TRAMPA DE GRASA

Administración en nuestra vida cotidiana .pdf
Administración en nuestra vida cotidiana .pdfAdministración en nuestra vida cotidiana .pdf
Administración en nuestra vida cotidiana .pdf

estadistica basica ejercicios y ejemplos basicos
estadistica basica ejercicios y ejemplos basicosestadistica basica ejercicios y ejemplos basicos
estadistica basica ejercicios y ejemplos basicos

PRESENTACIÓN NOM-009-STPS-2011 TRABAJOS EN ALTURA
PRESENTACIÓN NOM-009-STPS-2011 TRABAJOS EN ALTURAPRESENTACIÓN NOM-009-STPS-2011 TRABAJOS EN ALTURA
PRESENTACIÓN NOM-009-STPS-2011 TRABAJOS EN ALTURA

T.A CONSTRUCCION DEL PUERTO DE CHANCAY.pptx
T.A CONSTRUCCION DEL PUERTO DE CHANCAY.pptxT.A CONSTRUCCION DEL PUERTO DE CHANCAY.pptx
T.A CONSTRUCCION DEL PUERTO DE CHANCAY.pptx

Evaluación y Mejora Continua Guía de Seguimiento y Monitoreo para Cursos de C...
Evaluación y Mejora Continua Guía de Seguimiento y Monitoreo para Cursos de C...Evaluación y Mejora Continua Guía de Seguimiento y Monitoreo para Cursos de C...
Evaluación y Mejora Continua Guía de Seguimiento y Monitoreo para Cursos de C...

VAMOS MANAOS, análisis e historia de la empresa Manaos
VAMOS MANAOS, análisis e historia de la empresa ManaosVAMOS MANAOS, análisis e historia de la empresa Manaos
VAMOS MANAOS, análisis e historia de la empresa Manaos

Habilidades de un ejecutivo y sus caracteristicas.pptx
Habilidades de un ejecutivo y sus caracteristicas.pptxHabilidades de un ejecutivo y sus caracteristicas.pptx
Habilidades de un ejecutivo y sus caracteristicas.pptx

FORMATO ASISTENCIA DE CAPACITACION.doc..
FORMATO ASISTENCIA DE CAPACITACION.doc..FORMATO ASISTENCIA DE CAPACITACION.doc..
FORMATO ASISTENCIA DE CAPACITACION.doc..

CADENA DE SUMINISTROS DIAPOSITIVASS.pptx
CADENA DE SUMINISTROS DIAPOSITIVASS.pptxCADENA DE SUMINISTROS DIAPOSITIVASS.pptx
CADENA DE SUMINISTROS DIAPOSITIVASS.pptx

T.A- CONTRUCCION DEL PUERTO DE CHANCAY.pdf
T.A- CONTRUCCION DEL PUERTO DE CHANCAY.pdfT.A- CONTRUCCION DEL PUERTO DE CHANCAY.pdf
T.A- CONTRUCCION DEL PUERTO DE CHANCAY.pdf

129813431-Diamantina-perforacion-ppt.pdf
129813431-Diamantina-perforacion-ppt.pdf129813431-Diamantina-perforacion-ppt.pdf
129813431-Diamantina-perforacion-ppt.pdf

Derechos de propiedad intelectual lo mejor
Derechos de propiedad intelectual lo mejorDerechos de propiedad intelectual lo mejor
Derechos de propiedad intelectual lo mejor


Value Stream Mapping VSM Mapeo de la Cadena de Valor - Lean Manufacturing -

  • 1. www.bomconsultingg.com bomconsulting@gmail.com VALUE STREAM MAPPING (VSM) MAPEO DE LA CADENA DE VALOR (LEAN MANUFACTURING)
  • 2. www.bomconsultingg.com bomconsulting@gmail.com CONTENIDO • Objetivo • ¿Qué es Lean? • ¿Qué es la Cadena de Valor? • ¿Qué es el Mapeo de la Cadena de Valor VSM? • Importancia del VSM • Metodología • Simbología
  • 3. www.bomconsultingg.com bomconsulting@gmail.com OBJETIVO: Introducir al interesado en el concepto de Mapeo de la Cadena de Valor, su importancia y metodología de uso.
  • 4. www.bomconsultingg.com bomconsulting@gmail.com ¿QUÉ ES LEAN? Lean es un sistema y filosofía de mejoramiento de procesos de manufactura y servicios basado en la eliminación de desperdicios y actividades que no agregan valor al proceso. Permitiendo alcanzar resultados inmediatos en la productividad, competitividad y rentabilidad del negocio.
  • 5. www.bomconsultingg.com bomconsulting@gmail.com ¿QUÉ ES LA CADENA DE VALOR? Proveedor. Cliente. PROCESO A PROCESO B PROCESO C Son todos los pasos, actividades u operaciones (que agregan o no agregan valor) requeridas para fabricar un producto o prestar un servicio desde los proveedores hasta el cliente final.
  • 6. www.bomconsultingg.com bomconsulting@gmail.com • Es una herramienta que por medio de simples iconos y gráficos muestra la secuencia y el movimiento de la información, materiales y las diferentes operaciones que componen la cadena de valor. • En el VSM se asignan indicadores Lean a cada una de las operaciones con el fin de conocer el estado actual y poder identificar oportunidades de mejora. ¿QUÉ ES EL MAPEO DE LA CADENA DE VALOR (VSM)?
  • 7. www.bomconsultingg.com bomconsulting@gmail.com – Flujo de materiales, desde cuando se reciben las materias primas de los proveedores hasta la entrega final del producto al cliente – Flujo de información, soporta y direcciona el flujo través de los procesos o operaciones para la transformación de los materiales a productos terminados. Desde cuando el cliente realiza la orden del producto hasta cuando las materias primas se encuentran listas para ser procesadas en la primera operación. – Flujo de personas y procesos, soportan los otros dos flujos. Es necesario para que los otros dos flujos se realicen en la compañía y no se detenga la producción. ¿QUÉ ES EL MAPEO DE LA CADENA DE VALOR (VSM)? Tipos de Flujos Existentes en la Cadena de Valor info@bomconsulting.com
  • 8. www.bomconsultingg.com bomconsulting@gmail.com ¿QUÉ ES EL MAPEO DE LA CADENA DE VALOR (VSM)? VSM-Ebel.igx Cliente Demanda: 11000unidades porMonth (Takt Time84,3seconds) Ebel Corte de Material Total C/T = 0.04 seconds % Rechazos = 0% C/O = 600 mins. Uptime = 100% Disponibilidad: 100% Distancia: 0 m TP Mant.: 600 seconds Paradas Men.: 10 seconds 1 Empaque Total C/T = 51.4 seconds % Rechazos = 0% C/O = 0 mins. Disponibilidad: 100% Distancia: 32.4 m TP Mant.: 0 seconds Paradas Men.: 60 seconds 1 Producción VACOPLAS Informacion OPI Información Información 32.1 days 0.04 seconds 4.59 days 65 seconds 14.7 days 52 seconds 93.6 seconds 4.52 days 29.4 seconds 0.0191 days 21.4 seconds 0.117 days 51.4 seconds 13.6 days Lead Time = 69.6 days VA / T = 313 seconds RM = 32.1 days WIP = 205 hours FG = 13.6 days % Rechazos = 9.48% Traveled = 451 feet 0% 0% 0.93% 0% 6% 0% 2.8% 0% 62.9 feet 0 feet 59 feet 0 feet 41.3 feet 4.92 feet 0 feet 76.8 feet 0 feet 0.917 feet 0.25 feet 0.25 feet 106 feet 98.4 feet Travel % Rechazos = 0% 28 days Distancia: 19.2 m Transport Time: 300 seconds Information OPI Termoformado Total C/T = 65 seconds % Rechazos = 0.93% C/O = 30 mins. Uptime = 92.3% Disponibilidad: 85% Distancia: 0 m TP Mant.: 300 seconds Paradas Men.: 257 seconds 1 Troquelado Total C/T = 52 seconds % Rechazos = 0% C/O = 10 mins. Uptime = 96% Disponibilidad: 85% Distancia: 1.5 m TP Mant.: 300 seconds Paradas Men.: 300 seconds 1 Summary: Total C/T: 313 seconds Value Add: 0 seconds NVA: 0 seconds % Rechazos: 9.48% C/O: 670 mins. Uptime: 0% Pieces: 13969 Inventory Time: 31.5 days Disponibilidad: 52.2% Distancia: 138 m Transport Time: 75 minutes Defective Deliveries: 0% TP Mant.: 1500 seconds Paradas Men.: 2067 seconds Inspección y empaque Total C/T = 93.6 seconds % Rechazos = 6% C/O = 0 mins. Uptime = 0% Disponibilidad: 100% Distancia: 0 m TP Mant.: 0 seconds Paradas Men.: 900 seconds 1 Estampado Total C/T = 29.4 seconds % Rechazos = 0% C/O = 30 mins. Uptime = 92% Disponibilidad: 85% Distancia: 0 m TP Mant.: 300 seconds Paradas Men.: 240 seconds 1 Inspección Total C/T = 21.4 seconds % Rechazos = 2.8% C/O = 0 mins. Uptime = 100% Disponibilidad: 85% Distancia: 0.1 m TP Mant.: 0 seconds Paradas Men.: 300 seconds 1 Transport Time: 60 minutes 0.5 days Distancia: 18 m Transport Time: 120 seconds 3 days Distancia: 12.6 m Transport Time: 180 seconds 0 days Distancia: 23.4 m Transport Time: 300 seconds Informacion OPI Distancia: 0.1 m Distancia: 0.3 m Distancia: 30 m Despacho Flujo de Información Flujo de materiales Indicadores Lean Kaizen 1 Kaizen 2 Oportunidades de Mejora Línea de Tiempoinfo@bomconsulting.com
  • 9. www.bomconsultingg.com bomconsulting@gmail.com IMPORTANCIA DEL VSM • Es el primer paso para implementar Lean. • Permite Visualizar el proceso. • Crea el estado actual del proceso. • Permite entender el mapa general del proceso por cualquier persona en la compañía. • Resalta la interrelación entre los flujos de información y materiales. • Ayuda a identificar las oportunidades de mejoramiento, actividades que agregan y no agregan valor y por lo tanto puntos de reducción de desperdicios info@bomconsulting.com
  • 10. www.bomconsultingg.com bomconsulting@gmail.com METODOLOGÍA Selección de la Cadena de Valor Mapa presente del proceso Mapa futuro del proceso Plan de Trabajo e Implementación de oportunidades de mejora Observaciones del proceso Flujo Información Flujo Materiales Diagrama Espagueti info@bomconsulting.com
  • 11. www.bomconsultingg.com bomconsulting@gmail.com Los clientes generalmente definen la cadena de valor. Cada familia de productos tiene su propia cadena de valor. Cuando la cadena de valor no es definida por el cliente, se puede realizar un analisis básandose en la cantidad de productos o en la ruta del procesos por los cuales pasan los productos Se dibuja el mapa con la situación actual de la cadena de valor, es necesario incluir los indicadores que se consideren necesarios para medir el desempeño. Algunos ejemplos de indicadores pueden ser: Tiempo de ciclo, tiempo de cambio de referencia, tiempo de alistamiento de equipos, Número de máquinas por operación, Número de operadores por equipo, Porcentaje de rechazos, Inventarios, Turnos, Distancia, % de Disponibilidad de equipos, Paradas programadas, Paradas menores, %Uptime, entre otros. Selección de la Cadena de Valor Mapa Presente info@bomconsulting.com METODOLOGÍA
  • 12. www.bomconsultingg.com bomconsulting@gmail.com METODOLOGÍA Una vez se han analizado los datos del mapa presente, se pueden identificar oportunidades de mejoramiento. Con base en estas oportunidades se dibuja un mapa que permita visualizar el estado futuro de la cadena de valor después de que se han implementado las acciones de mejoramiento. Las oportunidades de mejoramiento identificadas en el mapa presente deben ser priorizadas y programadas en un plan de trabajo al cual se le asignen responsables y fechas de cumplimiento. Plan de Trabajo e Implementación de Oportunidades de mejora La implementación de las oportunidades de mejoramiento generalmente esta soportada en las herramientas Lean y se mediante la metodología Kaizen Mapa Futuro info@bomconsulting.com
  • 13. www.bomconsultingg.com bomconsulting@gmail.com SIMBOLOGÍA Cliente/ Proveedor Cajas de proceso Inventario Caja de Información Control de la producción Transporte Flecha de flujo Operador Fuente: Rother & Shock (2003) Línea del tiempo PROCESO Control de la producción Flujo de información Manual Flujo de información electrónica Símbolos de información Comunicación verbal info@bomconsulting.com
  • 14. www.bomconsultingg.com bomconsulting@gmail.com SIMBOLOGÍA Supermercado de partes Transporte de Envío Supermercado Producción Kanban Señal de producción Kanban Señal de retiro de materiales Kanban Linea FIFO Material Empujado Material Jalado Bandeja de Kanban Inventario de seguridad Inventario de intermedio Software asistente de producción Nivelación Operador Célula de trabajo Enfoque de mejoramiento continuo Mejoramiento del flujo desde el mejoramiento continuo info@bomconsulting.com
  • 15. www.bomconsultingg.com bomconsulting@gmail.com MUCHAS GRACIAS!! Agradecemos su interés en los Servicios de BOM Consulting Group y esperamos poder apoyar cualquier tipo de iniciativa Lean que se encuentre emprendiendo. Para mayor información: Página Web: http://www.bomconsultingg.com Mail: bomconsulting@gmail.com Teléfonos: Bogotá, Colombia Oficina: Calle 66 No. 11 – 50 Of. 404 Celulares: (+57) 301 4305276 (+57) 3015029279 DESCARGA ESTA PRESENTACIÓN GRATIS EN NUESTRA PÁGINA WEB !!

Notas del editor

  1. Nos ayuda definir
