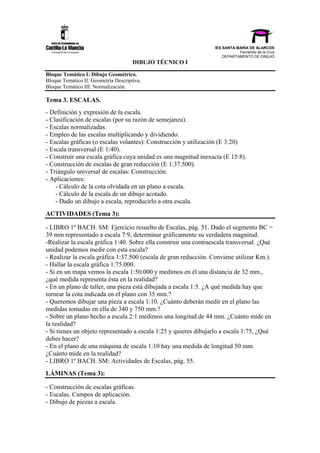

1. IES SANTA MARÍA DE ALARCOS
Fernando de la Cruz
DEPARTAMENTO DE DIBUJO
DIBUJO TÉCNICO I
Bloque Temático I: Dibujo Geométrico.
Bloque Temático II: Geometría Descriptiva.
Bloque Temático III: Normalización.
Tema 3. ESCALAS.
- Definición y expresión de la escala.
- Clasificación de escalas (por su razón de semejanza).
- Escalas normalizadas.
- Empleo de las escalas multiplicando y dividiendo.
- Escalas gráficas (o escalas volantes): Construcción y utilización (E 3:20)
- Escala transversal (E 1:40).
- Construir una escala gráfica cuya unidad es una magnitud inexacta (E 15:8).
- Construcción de escalas de gran reducción (E 1:37.500).
- Triángulo universal de escalas: Construcción.
- Aplicaciones:
- Cálculo de la cota olvidada en un plano a escala.
- Cálculo de la escala de un dibujo acotado.
- Dado un dibujo a escala, reproducirlo a otra escala.
ACTIVIDADES (Tema 3):
- LIBRO 1º BACH. SM: Ejercicio resuelto de Escalas, pág. 51. Dado el segmento BC =
39 mm representado a escala 7:9, determinar gráficamente su verdadera magnitud.
-Realizar la escala gráfica 1:40. Sobre ella construir una contraescala transversal. ¿Qué
unidad podemos medir con esta escala?
- Realizar la escala gráfica 1:37.500 (escala de gran reducción. Conviene utilizar Km.).
- Hallar la escala gráfica 1:75.000.
- Si en un mapa vemos la escala 1:50.000 y medimos en él una distancia de 32 mm.,
¿qué medida representa ésta en la realidad?
- En un plano de taller, una pieza está dibujada a escala 1:5. ¿A qué medida hay que
tornear la cota indicada en el plano con 35 mm.?
- Queremos dibujar una pieza a escala 1:10. ¿Cuánto deberán medir en el plano las
medidas tomadas en ella de 340 y 750 mm.?
- Sobre un plano hecho a escala 2:1 medimos una longitud de 44 mm. ¿Cuánto mide en
la realidad?
- Si tienes un objeto representado a escala 1:25 y quieres dibujarlo a escala 1:75, ¿Qué
debes hacer?
- En el plano de una máquina de escala 1:10 hay una medida de longitud 50 mm.
¿Cuánto mide en la realidad?
- LIBRO 1º BACH. SM: Actividades de Escalas, pág. 55.
LÁMINAS (Tema 3):
- Construcción de escalas gráficas.
- Escalas. Campos de aplicación.
- Dibujo de piezas a escala.
