imagenes diagnosticas en urologia

1. LICETH ARRIETA
EDGAR TORRES

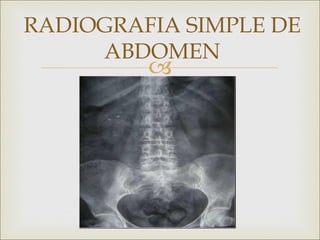

2. RADIOGRAFIA SIMPLE DE
ABDOMEN


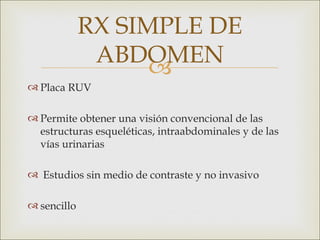

3. RX SIMPLE DE
ABDOMEN

 Placa RUV
 Permite obtener una visión convencional de las
estructuras esqueléticas, intraabdominales y de las
vías urinarias
 Estudios sin medio de contraste y no invasivo
 sencillo

4. PROYECCIONES


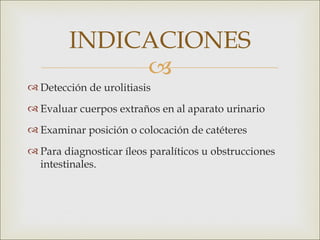

5. INDICACIONES

 Detección de urolitiasis
 Evaluar cuerpos extraños en al aparato urinario
 Examinar posición o colocación de catéteres
 Para diagnosticar íleos paralíticos u obstrucciones
intestinales.

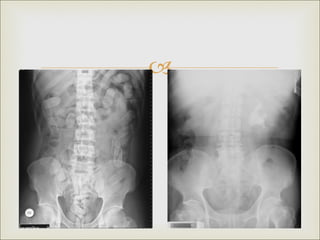

6. 

7. 

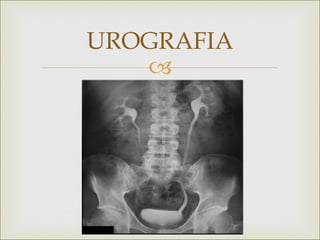

8. UROGRAFIA


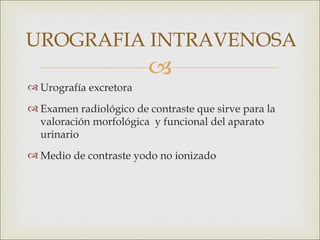

9. UROGRAFIA INTRAVENOSA

 Urografía excretora
 Examen radiológico de contraste que sirve para la
valoración morfológica y funcional del aparato
urinario
 Medio de contraste yodo no ionizado

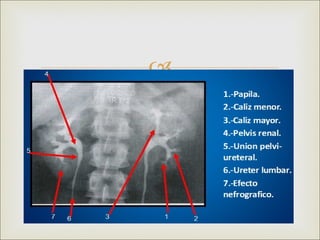

10. 

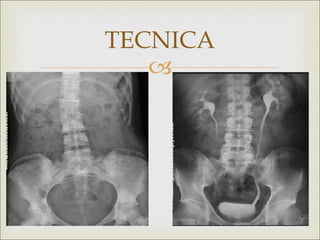

11. TECNICA


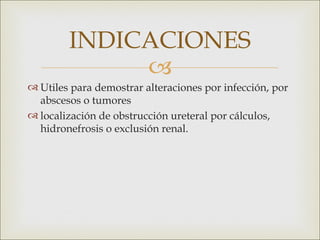

12. INDICACIONES

 Utiles para demostrar alteraciones por infección, por
abscesos o tumores
 localización de obstrucción ureteral por cálculos,
hidronefrosis o exclusión renal.

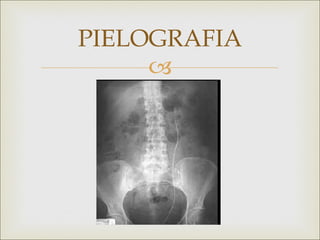

13. PIELOGRAFIA


14. 

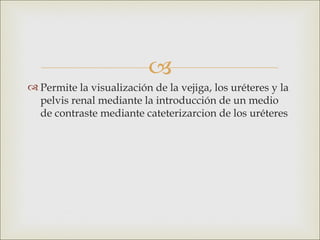

 Permite la visualización de la vejiga, los uréteres y la
pelvis renal mediante la introducción de un medio
de contraste mediante cateterizarcion de los uréteres

15. INDICACIONES

 Visualización inapropiada en el urograma excretor
 evaluar la colocación de un catéter
 sospecha que una obstrucción

16. CISTOGRAFIA


17. 

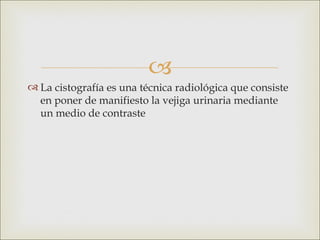

 La cistografía es una técnica radiológica que consiste
en poner de manifiesto la vejiga urinaria mediante
un medio de contraste

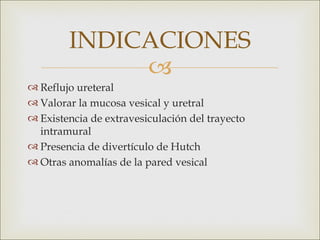

18. INDICACIONES

 Reflujo ureteral
 Valorar la mucosa vesical y uretral
 Existencia de extravesiculación del trayecto
intramural
 Presencia de divertículo de Hutch
 Otras anomalías de la pared vesical

19. URETEROGRAFIA


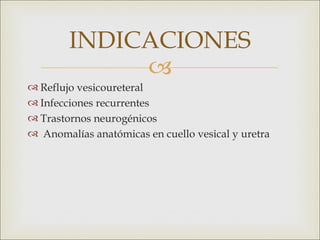

20. INDICACIONES

 Reflujo vesicoureteral
 Infecciones recurrentes
 Trastornos neurogénicos
 Anomalías anatómicas en cuello vesical y uretra

21. ECOGRAFÍA
• 
Prueba medica no invasiva que usa ultra sonidos.

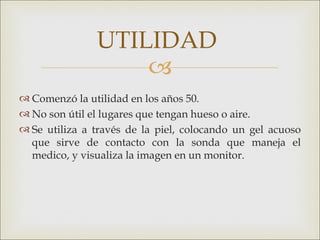

22. UTILIDAD

 Comenzó la utilidad en los años 50.
 No son útil el lugares que tengan hueso o aire.
 Se utiliza a través de la piel, colocando un gel acuoso
que sirve de contacto con la sonda que maneja el
medico, y visualiza la imagen en un monitor.

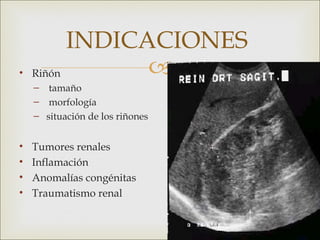

23. INDICACIONES
• Riñón 
– tamaño
– morfología
– situación de los riñones
• Tumores renales
• Inflamación
• Anomalías congénitas
• Traumatismo renal

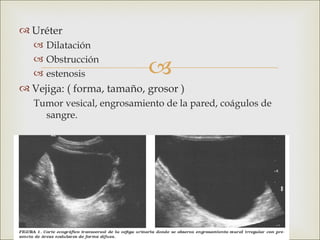

24.  Uréter
 Dilatación

 Obstrucción
 estenosis
 Vejiga: ( forma, tamaño, grosor )
Tumor vesical, engrosamiento de la pared, coágulos de
sangre.

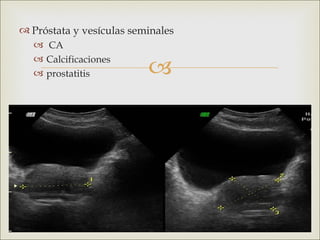

25.  Próstata y vesículas seminales
 CA

 Calcificaciones
 prostatitis

26. 

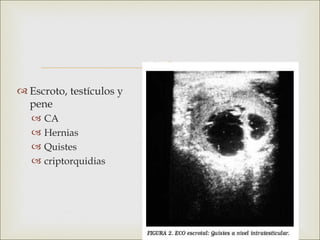

 Escroto, testículos y
pene
 CA
 Hernias
 Quistes
 criptorquidias

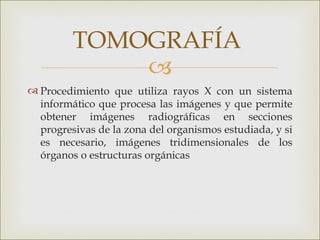

27. TOMOGRAFÍA

 Procedimiento que utiliza rayos X con un sistema
informático que procesa las imágenes y que permite
obtener imágenes radiográficas en secciones
progresivas de la zona del organismos estudiada, y si
es necesario, imágenes tridimensionales de los
órganos o estructuras orgánicas

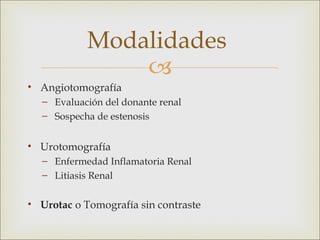

28. Modalidades

• Angiotomografía
– Evaluación del donante renal
– Sospecha de estenosis
• Urotomografía
– Enfermedad Inflamatoria Renal
– Litiasis Renal
• Urotac o Tomografía sin contraste

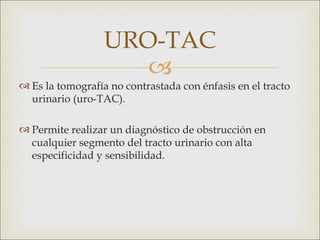

29. URO-TAC

 Es la tomografía no contrastada con énfasis en el tracto
urinario (uro-TAC).
 Permite realizar un diagnóstico de obstrucción en
cualquier segmento del tracto urinario con alta
especificidad y sensibilidad.

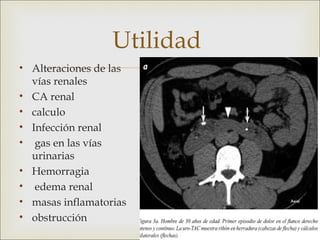

30. Utilidad
• Alteraciones de las
vías renales

• CA renal
• calculo
• Infección renal
• gas en las vías
urinarias
• Hemorragia
• edema renal
• masas inflamatorias
• obstrucción

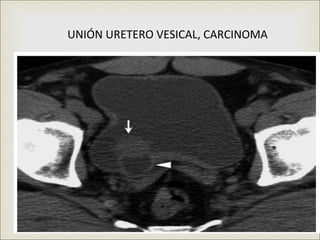

31. UNIÓN URETERO VESICAL, CARCINOMA


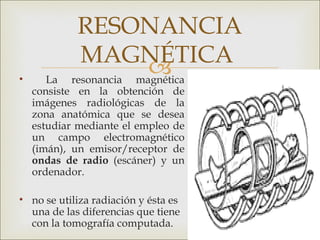

32. RESONANCIA
MAGNÉTICA

• La resonancia magnética
consiste en la obtención de
imágenes radiológicas de la
zona anatómica que se desea
estudiar mediante el empleo de
un campo electromagnético
(imán), un emisor/receptor de
ondas de radio (escáner) y un
ordenador.
• no se utiliza radiación y ésta es
una de las diferencias que tiene
con la tomografía computada.

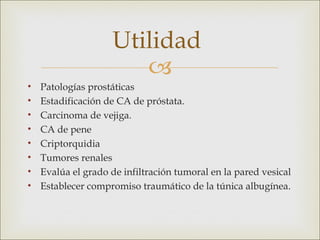

33. Utilidad

• Patologías prostáticas
• Estadificación de CA de próstata.
• Carcinoma de vejiga.
• CA de pene
• Criptorquidia
• Tumores renales
• Evalúa el grado de infiltración tumoral en la pared vesical
• Establecer compromiso traumático de la túnica albugínea.

34. 

35. 

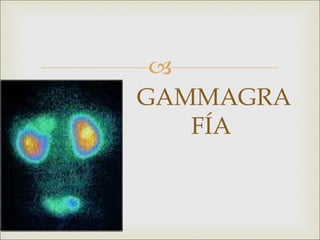

GAMMAGRA
FÍA

36. 

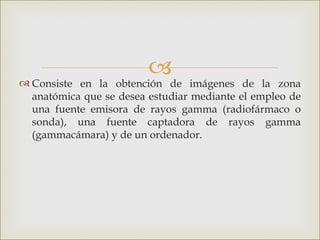

 Consiste en la obtención de imágenes de la zona
anatómica que se desea estudiar mediante el empleo de
una fuente emisora de rayos gamma (radiofármaco o
sonda), una fuente captadora de rayos gamma
(gammacámara) y de un ordenador.

37. 

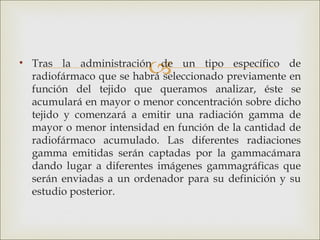

• Tras la administración de un tipo específico de
radiofármaco que se habrá seleccionado previamente en
función del tejido que queramos analizar, éste se
acumulará en mayor o menor concentración sobre dicho
tejido y comenzará a emitir una radiación gamma de
mayor o menor intensidad en función de la cantidad de
radiofármaco acumulado. Las diferentes radiaciones
gamma emitidas serán captadas por la gammacámara
dando lugar a diferentes imágenes gammagráficas que
serán enviadas a un ordenador para su definición y su
estudio posterior.

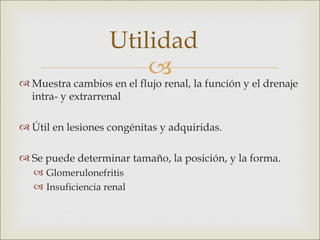

38. Utilidad

 Muestra cambios en el flujo renal, la función y el drenaje
intra- y extrarrenal
 Útil en lesiones congénitas y adquiridas.
 Se puede determinar tamaño, la posición, y la forma.
 Glomerulonefritis
 Insuficiencia renal

39. 

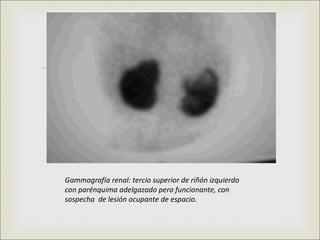

Gammagrafía renal: tercio superior de riñón izquierdo
con parénquima adelgazado pero funcionante, con
sospecha de lesión ocupante de espacio.
