1. Mayra Jesenia López Esparza
Imagenologia

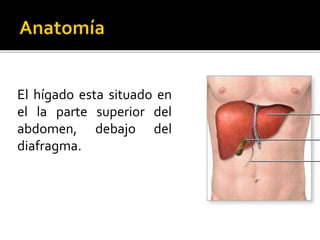

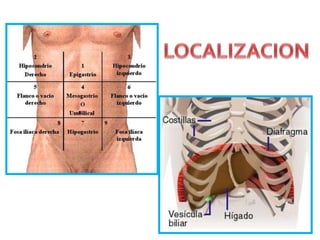

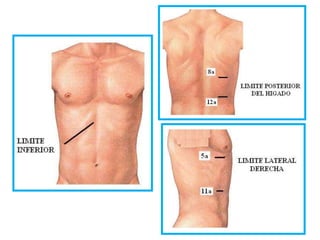

2. El hígado esta situado en
el la parte superior del
abdomen, debajo del
diafragma.

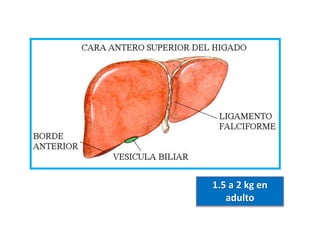

3. 1.5 a 2 kg en
adulto

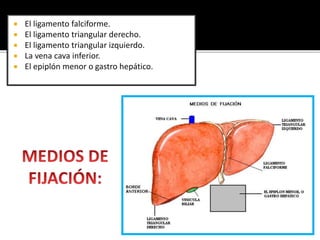

5.  El ligamento falciforme.

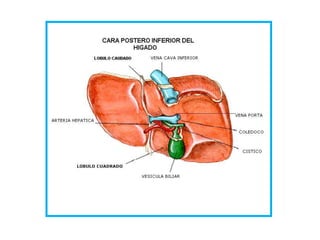

 El ligamento triangular derecho.
 El ligamento triangular izquierdo.
 La vena cava inferior.
 El epiplón menor o gastro hepático.

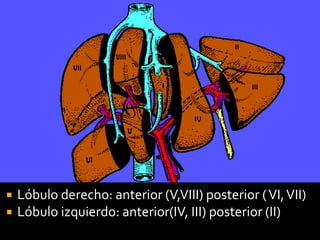

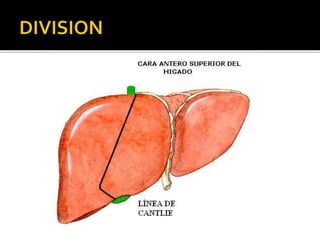

9.  Lóbulo derecho: anterior (V,VIII) posterior (VI,VII)
 Lóbulo izquierdo: anterior(IV, III) posterior (II)

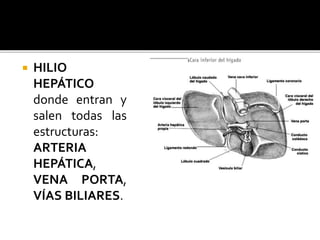

11.  HILIO
HEPÁTICO
donde entran y
salen todas las
estructuras:
ARTERIA
HEPÁTICA,
VENA PORTA,
VÍAS BILIARES.

12. 1. Porta
2. Gástrica izquierda
3. Mesentérica
inferior
4.Vena esplénica
5. Gastroepiploica
vena izquierda
6.Venas gástricas
cortas
7. Mesentérica
superior

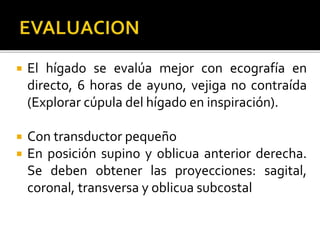

13.  El hígado se evalúa mejor con ecografía en
directo, 6 horas de ayuno, vejiga no contraída
(Explorar cúpula del hígado en inspiración).
 Con transductor pequeño
 En posición supino y oblicua anterior derecha.
Se deben obtener las proyecciones: sagital,
coronal, transversa y oblicua subcostal

14.  A partir el corte transversal, girando sentido reloj. Se
sigue porta longitudinalmente del hilio a la
confluencia deV. esplénica y mesentérica superior.

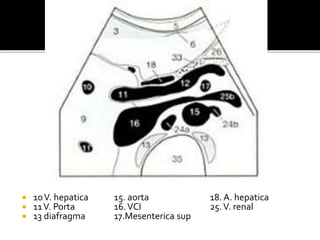

16.  10V. hepatica 15. aorta 18. A. hepatica
 11V. Porta 16.VCI 25.V. renal
 13 diafragma 17.Mesenterica sup

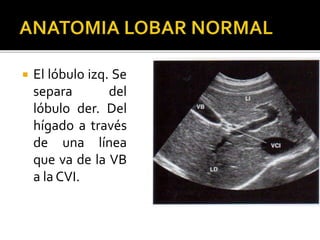

17.  El lóbulo izq. Se
separa del
lóbulo der. Del
hígado a través
de una línea
que va de la VB
a la CVI.

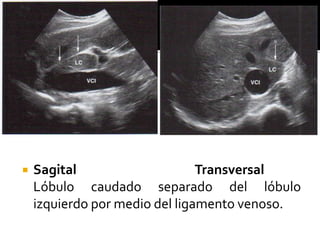

18.  Sagital Transversal
Lóbulo caudado separado del lóbulo
izquierdo por medio del ligamento venoso.

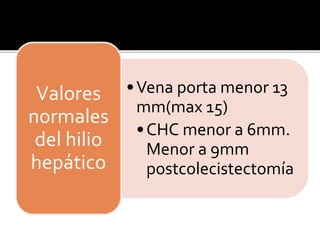

19. •Vena porta menor 13
mm(max 15)
•CHC menor a 6mm.
Menor a 9mm
postcolecistectomía
Valores
normales
del hilio
hepático

20.  Corte oblicuo subcostal derecho para
visualización de las V. hepáticas hasta su
desembocadura enVCI.

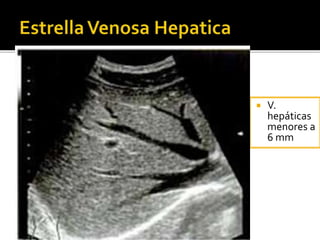

21.  V.
hepáticas
menores a
6 mm

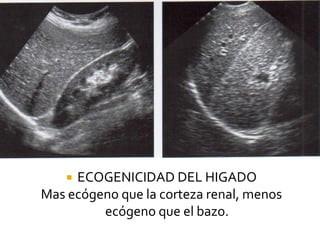

23.  ECOGENICIDAD DEL HIGADO
Mas ecógeno que la corteza renal, menos
ecógeno que el bazo.

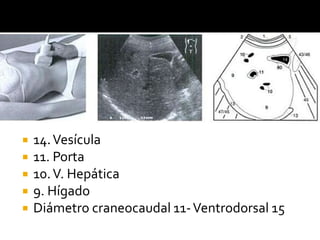

24.  14.Vesícula
 11. Porta
 10.V. Hepática
 9. Hígado
 Diámetro craneocaudal 11-Ventrodorsal 15

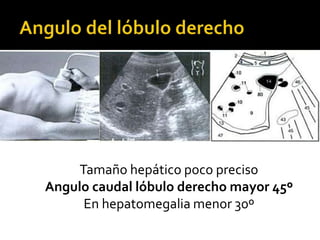

25. Tamaño hepático poco preciso
Angulo caudal lóbulo derecho mayor 45º
En hepatomegalia menor 30º

26.  Hipertensión portal.
 Transformación Grasa.
 Menor transformación Grasa.
 Quiste hepático.
 Absceso agudo.
 Absceso crónico.
 Cirrosis
 Ascitis

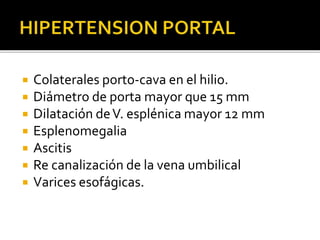

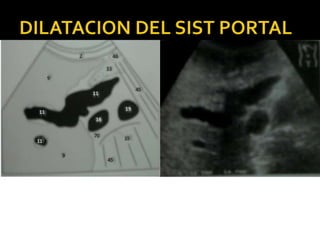

27.  Colaterales porto-cava en el hilio.
 Diámetro de porta mayor que 15 mm
 Dilatación deV. esplénica mayor 12 mm
 Esplenomegalia
 Ascitis
 Re canalización de la vena umbilical
 Varices esofágicas.

30.  Aéreas focales de
trasformación grasa
en el parénquima
hepático.
 10.V. hepática
 11.V. Iliaca común

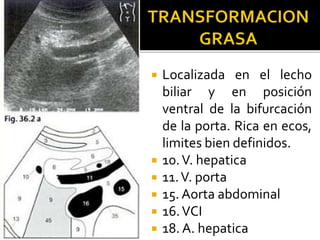

31.  Localizada en el lecho
biliar y en posición
ventral de la bifurcación
de la porta. Rica en ecos,
limites bien definidos.
 10.V. hepatica
 11.V. porta
 15. Aorta abdominal
 16.VCI
 18. A. hepatica

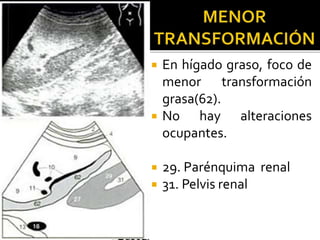

32.  En hígado graso, foco de
menor transformación
grasa(62).
 No hay alteraciones
ocupantes.
 29. Parénquima renal
 31. Pelvis renal

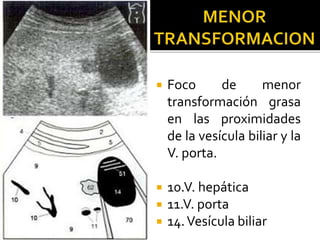

33.  Foco de menor
transformación grasa
en las proximidades
de la vesícula biliar y la
V. porta.
 10.V. hepática
 11.V. porta
 14.Vesícula biliar

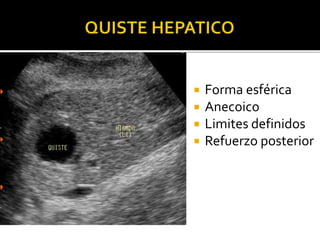

34.  Forma esférica
 Anecoico
 Limites definidos
 Refuerzo posterior

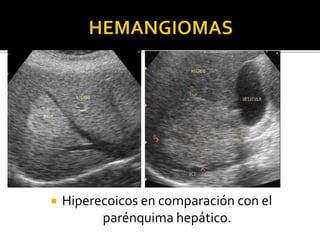

35.  Hiperecoicos en comparación con el
parénquima hepático.

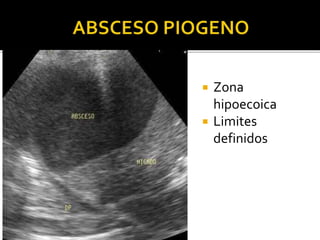

36.  Zona
hipoecoica
 Limites
definidos

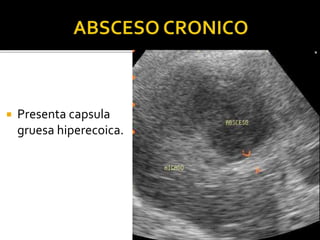

37.  Presenta capsula
gruesa hiperecoica.

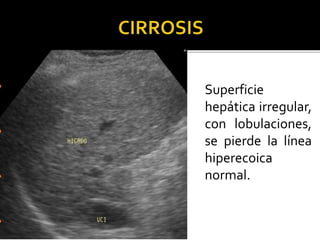

38. Superficie
hepática irregular,
con lobulaciones,
se pierde la línea
hiperecoica
normal.

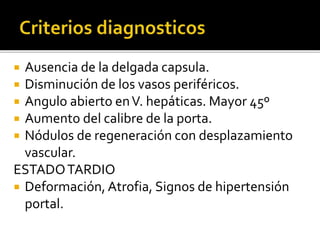

39.  Ausencia de la delgada capsula.
 Disminución de los vasos periféricos.
 Angulo abierto enV. hepáticas. Mayor 45º
 Aumento del calibre de la porta.
 Nódulos de regeneración con desplazamiento
vascular.
ESTADOTARDIO
 Deformación, Atrofia, Signos de hipertensión
portal.

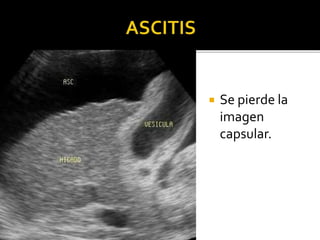

40.  Se pierde la
imagen
capsular.

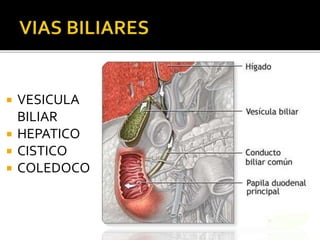

41.  VESICULA
BILIAR
 HEPATICO
 CISTICO
 COLEDOCO

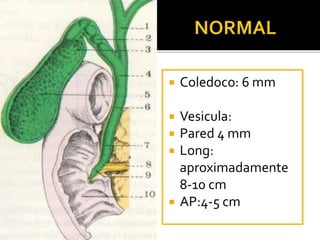

42.  Coledoco: 6 mm
 Vesicula:
 Pared 4 mm
 Long:
aproximadamente
8-10 cm
 AP:4-5 cm

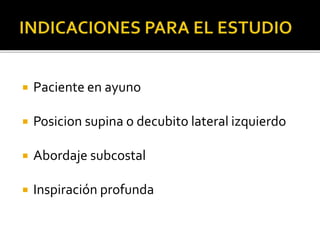

43.  Paciente en ayuno
 Posicion supina o decubito lateral izquierdo
 Abordaje subcostal
 Inspiración profunda

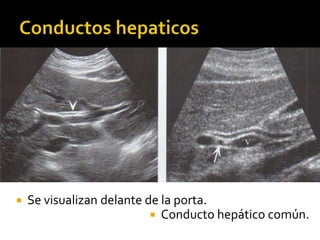

44.  Se visualizan delante de la porta.
 Conducto hepático común.

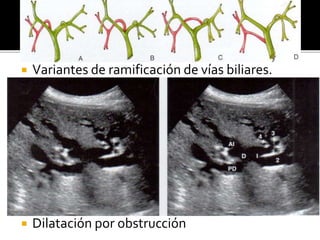

45.  Variantes de ramificación de vías biliares.
 Dilatación por obstrucción

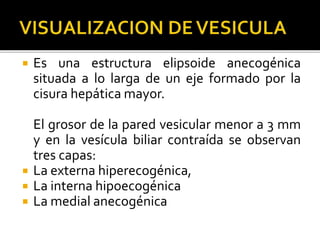

46.  Es una estructura elipsoide anecogénica
situada a lo larga de un eje formado por la
cisura hepática mayor.
El grosor de la pared vesicular menor a 3 mm
y en la vesícula biliar contraída se observan
tres capas:
 La externa hiperecogénica,
 La interna hipoecogénica
 La medial anecogénica

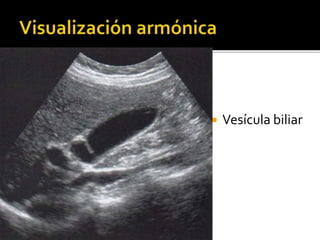

47.  Vesícula biliar

48.  Quiste tipo I
 80% casos
 Vía extrahepatica

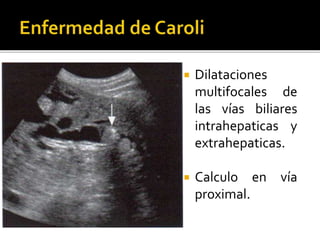

49.  Dilataciones
multifocales de
las vías biliares
intrahepaticas y
extrahepaticas.
 Calculo en vía
proximal.

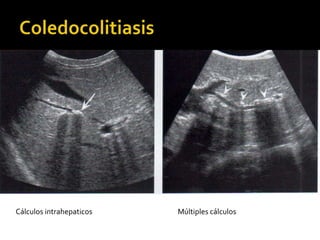

50. Cálculos intrahepaticos Múltiples cálculos

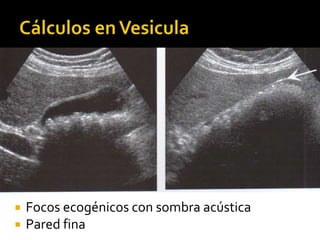

51.  Focos ecogénicos con sombra acústica
 Pared fina

52.  Limo biliar,
carbonato
de calcio
 ecógeno

53.  Ecos
amorfos
sin
sombra
acustica

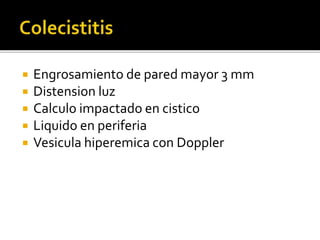

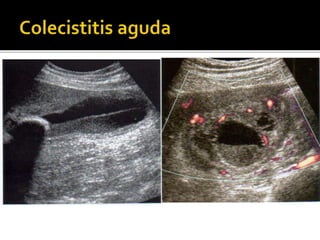

54.  Engrosamiento de pared mayor 3 mm
 Distension luz
 Calculo impactado en cistico
 Liquido en periferia
 Vesicula hiperemica con Doppler
