Este documento proporciona instrucciones detalladas para el encendido y funcionamiento de la planta de aguas, el ozonizador, la empacadora de aguas y la caldera en una instalación. Explica los pasos para encender cada sistema, incluida la ubicación y configuración de válvulas y controles. También proporciona consejos de seguridad como liberar condensados de otros equipos antes de encender la caldera y mantener lleno el tanque de reserva.

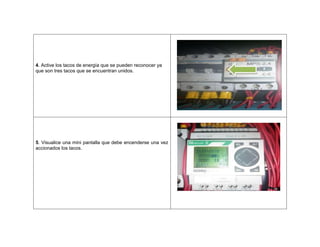

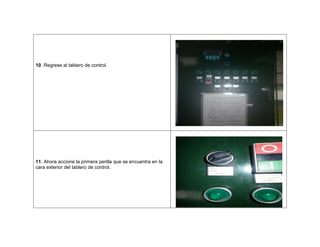

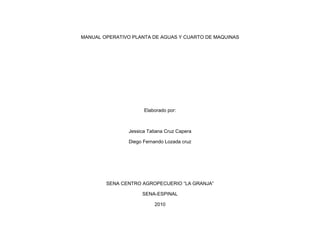

1. MANUAL OPERATIVO PLANTA DE AGUAS Y CUARTO DE MAQUINAS<br />Elaborado por:<br />Jessica Tatiana Cruz Capera<br />Diego Fernando Lozada cruz<br />SENA CENTRO AGROPECUERIO “LA GRANJA”<br />SENA-ESPINAL<br />2010<br />MANUAL DE ENCENDIDO Y FUNCIONAMIENTO DE LA PLANTA DE AGUAS Y CUARTO DE MAQUINAS.<br />ENCENDIDO DE PLANTA DE AGUAS:<br />Diríjase al tablero de control de color verde ubicadoen la parte izquierda a la entrada de la planta.2. Abra el tablero de control.3. Observe la parte interna superior derecha del tablero.4. Active los tacos de energía que se pueden reconocer ya que son tres tacos que se encuentran unidos.5. Visualice una mini pantalla que debe encenderse una vez accionados los tacos.6. Cierre el tablero de control. 7. Ahora en la cara exterior del tablero hay una serie de perillas. Inicialmente encienda la última de ella. 18. Seguidamente revise el tanque de alimentación que se encuentra ubicado al lado derecho superior del floculador y al izquierdo del filtro de carbono.9. Espere unos 10 a 15 minutos mientras el tanque en forma de embudo se llena. 10. Regrese al tablero de control.11. Ahora accione la primera perilla que se encuentra en la cara exterior del tablero de control.12. Una vez accionada esta perilla debe producirse un sonido de flujo de agua continuo que nos indica que tenemos un buen caudal de agua. 13. Busque las válvulas 13,16 y 18(v-13, v-16, v-18) estas deben estar abiertas o en posición de dirección del tubo. v-13 v-16 v-1814. Las válvulas v-14 y v-15 deben permanecer cerradas es decir en posición opuesta a la dirección del tubo. v-14 v-1515. La válvula v-20 debe estar cerrada para evitar el cruce de que ya han pasado por el filtro de micro membranas y las que aun no. v-2016. Revise el filtro de micro membranas los cuales se pueden identificar por tener la forma de tanques y se encuentran ubicados en el lado derecho del filtro de carbón.17.Las siguientes válvulas deben estar con la siguiente ubicación:a. abiertas: v-22, v-33, v-34, v-44 las cuales dirigen el fluido de aguas por detrás de la columna anionica.b. cerradas: v-23, v-24, v-25, v-28, v-29. 18. Ahora revise que la válvula v-50 que se encuentra ubicada en la parte trasera del ozonizador este abierta esta válvula nos permite el paso de agua hacia el tanque de almacenamiento o hacia el ya nombrado ozonizador.v-5019. Por último revise el tanque de almacenamiento que se identifica por ser el de mayor voluminosidad y de color blanco ubicado en la parte derecha de la entrada de la planta este debe tener un fluido de agua que cae de la parte superior hacia la inferior. Este tanque tiene una capacidad de 2500 litros.<br />SI PRESENTA ESTAS CARACTERÍSTICAS ES PORQUE ACCIONO DE MANERA CORRECTA LA PLANTA DE AGUAS<br />ACCIONAMIENTO DEL OZONIZADOR:<br />1. dirijase al tablero de control. 2 abra la tapa y accione el taco que se encuentra seguido del los tacos principales ubicado en la parte superior derecha del tablero. ahora diríjase a la parte trasera del ozonizador y ubique una toma de energía. 4conecte el cable de color blanco en la toma que corresponda. 5. luego ubíquese frente al equipo. 6. con su mano izquierda localice un taco que se encuentra en el lado derecho del equipo y acciónelo.7. observe que frente a usted hay un medidor de voltaje, revise que la aguja indique 150.8. seguidamente accione los 3 botones rojos: 2 de los 3 deben iluminarse de color rojo.9. ahora abra la válvula ubicada en la parte superior del equipo. <br />Espere uno 5 a 10 segundos y tome un poco de agua en su mano esta debe presentar un olor característico como también su sabor.<br /> ACCIONAMIENTO LA EMPACADORA DE AGUAS:<br />1. dirijase al tablero de control. 2. accione la perilla que tiene como nombre dosificadora de coagulante.3. observe la línea de energía de color naranja que está bajo el tablero de control. Sígala y guíese hasta el segundo toma.4. conecte allí la empacadora.5. revise la parte trasera del equipo .abra la puerta trasera y cerciórese que la maquina tiene rollo de plástico #3.Revise la toma que se encuentra en la parte inferior de la puerta trasera que este encendido para mandar la energía a los controles de la empacadora. 6. Ahora ubíquese frente al equipo encontrara en la parte superior derecha una serie de botones. 7. accione el botón rojo. Este debe encenderse una vez accionado iluminándose de rojo. Este permite el paso de electricidad. 8. luego accione al tiempo los botones verdes que me permite enviar energía hacia las resistencias que me sellan las bolsas plásticas; el otro me activa la lámpara esterilizadora que desinfecta el rollo de plástico. Tenga cuidado mientras el equipo esté en funcionamiento evitar abrir la parte trasera del mismo. 9. ahora gradué la temperatura de las resistencias según requiera el empaque. Esto lo puede hacer girando las perillas que se encuentran en la parte superior de los botones del equipo.Para modificar las temperaturas de las resistencias retire las tapitas protectoras y lleve las temperaturas según requiera el empaque. Los cuales las resistencia deben estar:Resistencia 1: 150 °.Resistencia 2: 180°.Luego de alcanzar la temperatura adecuada se activara un botón rojo ahí ya está lista para utilizarse. Resistencia 1 resistencia 210. ahora ajuste el plástico del equipo iniciando por soltar el cuello de camisa y ubique lo de tal manera que el lado derecho del plástico quede sobre el izquierdo y hale hacia abajo sin perder la forma. 11. luego cierre el cuello de camisa y termine de ajustar el plástico hasta la parte inferior del equipo de manera que sobresalga un poco en la parte inferior. 12. por último gire la perilla de inicio .esta está localizada junto a los botones de temperatura. Gírela y déjela en la función START. <br /> ACCIONAMIENTO DE LA CALDERA:<br />Antes de dirigirnos al cuarto de maquinas tenemos que tener en cuenta:<br />Asionar la bomba que se encuentra en la parte inferior del ozonizador en chufando el cable grueso. Esta bomba mandara agua para el tanque que se encuentra en la mitad de la caldera y el banco de hielo. Gire las Valbulas pàra el paso del agua:1 válvula que se encuentra en la parte superior del tanque. 2 válvulas que se encuentra en la parte inferior del tanque. <br />Diríjase a la parte izquierda de la entrada del cuarto de maquinas:<br />accione el taco identificado con el nombre de “CALDERA “este se encuentra localizado en la pared izquierda del cuarto. revise el nivel de agua de la caldera.El nivel del agua debe encontrarse como lo indica la señalización.ahora sitúese frente al tablero y observe la serie de perillas que hay.ahora accione el taco que se encuentra en la parte izquierda del tablero de control. ahora accione las perillas ubicadas en la parte superior del tablero y déjela en la función automática. ahora abra el tablero de control y accione el taco de color negro ubicado en la parte superior derecha interna del tablero. Consecutivamente deberá accionarse la bomba de agua. una vez lleno el tanque deberás ir al botón del incinerado que se encuentra en la parte superior de la caja de control. Automáticamente debe accionarse el incinerador que hará elevar la temperatura del agua que se encuentra dentro de la caldera. ahora espere unos 30 a 45 minutos mientras la caldera carga el vapor. una vez este cargado abra la válvula de escape que se encuentra ubicada en la pared interior del cuarto de maquinas esta permitirá la liberación de condensados. <br />NOTA:<br />POR SEGURIDAD DE LOS EQUIPOS DE LAS DEMÁS PLANTAS PÍDALE A CADA ENCARGADO QUE LIBERE CONDENSADOS DE LOS EQUIPOS Y TUBERÍAS QUE REQUIERAN VAPOR <br />PROCURAR EN MANTENER LLENO EL TANQUE DE RESERVA DE LA CALDERA ESTE ES DE COLOR ROJO UBICADO EN EL CENTRO DEL CUARTO DE MAQUINAS.<br />
