MECÁNICA
DE FLUIDOS
Galarza Espinoza.
moisesperu15@gmail.com
TEMAS:
INTRODUCCION.
IMPORTANCIA DEL CURSO.
OBJETIVO DEL CURSO.
ESTADOS DE LA MATERIA.
DEFINICION DE FLUIDOS.
CLASIFICACION DE LOS FLUIDOS.
DEFINICION DEL CONTINUO.
IMPORTANCIA DE LOS
FLUIDOS PARA NUESTRA
VIDA.
Los fluidos forman parte del mundo en que
vivimos.
Muchos fluidos son utilizados por el hombre
para su beneficio.
El agua y el aire son elementos indispensables
para el hombre.

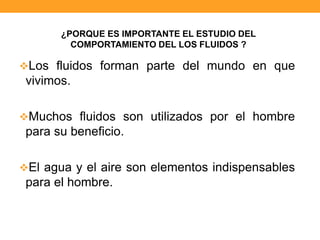

¿PORQUE ES IMPORTANTE EL ESTUDIO DEL
COMPORTAMIENTO DEL LOS FLUIDOS ?
VIAJANDO EN EL TIEMPO
Los Romanos
son conocidos
por los
acueductos y
baños y se
construyeron
en el siglo IV
A.C.
El griego
Arquímedes
descubrió el
principio de
FLOTACION
.
LEONARDO
DA VINCE,
especulo
sobre olas,
chorros
principios de la
Aerodinámica.
Isaac
Newton
formulo las
Leyes del
movimiento
y la
viscosidad.
VIAJANDO EN EL TIEMPO
• Ludwig Prandt ,
fundador de la
moderna
Mecánica de
Fluidos

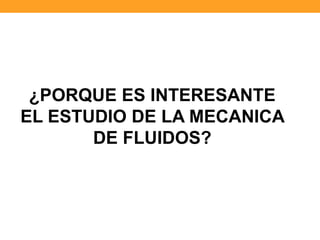

¿PORQUE ES INTERESANTE
EL ESTUDIO DE LA MECANICA
DE FLUIDOS?
APLICACIONES DE LA MECANICA DE
FLUIDOS:
Transporte:
APLICACIONES DE LA MECANICA DE
FLUIDOS:
Biomédica y
Biotecnología:

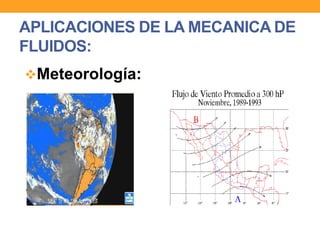

APLICACIONES DE LA MECANICA DE
FLUIDOS:
Meteorología:
APLICACIONES DE LA MECANICA DE
FLUIDOS:

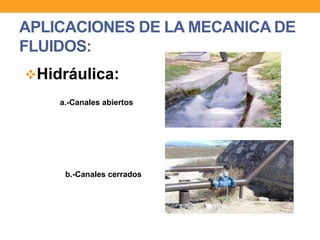

Hidráulica:
a.-Canales abiertos
b.-Canales cerrados

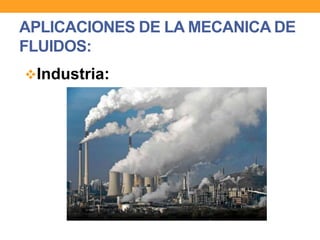

APLICACIONES DE LA MECANICA DE
FLUIDOS:
Industria:

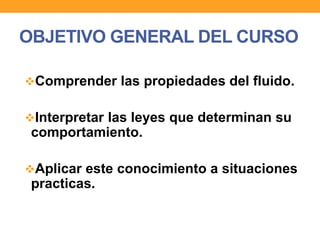

OBJETIVO GENERAL DEL CURSO
Comprender las propiedades del fluido.
Interpretar las leyes que determinan su
comportamiento.
Aplicar este conocimiento a situaciones
practicas.
INTRODUCCION
«Todo Fluye»
Heráclito
(475-540 a.C)

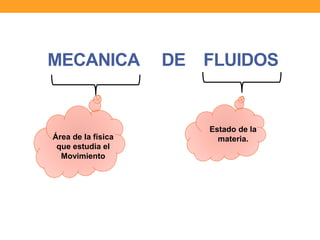

MECANICA DE FLUIDOS
Área de la física
que estudia el
Movimiento
Estado de la
materia.

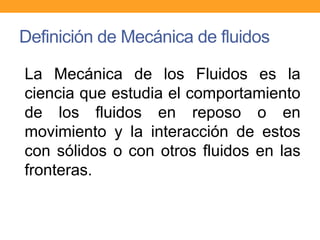

Definición de Mecánica de fluidos
La Mecánica de los Fluidos es la
ciencia que estudia el comportamiento
de los fluidos en reposo o en
movimiento y la interacción de estos
con sólidos o con otros fluidos en las
fronteras.
¿Cuales son los estados de la materia?
De acuerdo a la fuerza de atracción
intermoleculares:
Solido liquido Gaseoso Plasmático
FLUIDOS

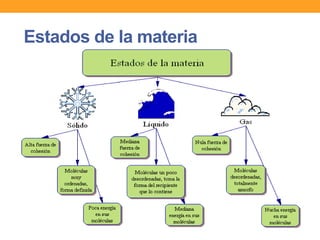

Estados de la materia

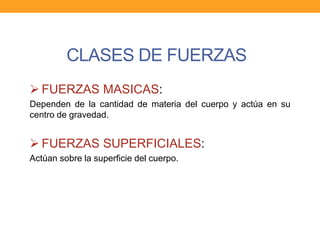

CLASES DE FUERZAS
 FUERZAS MASICAS:
Dependen de la cantidad de materia del cuerpo y actúa en su
centro de gravedad.
 FUERZAS SUPERFICIALES:
Actúan sobre la superficie del cuerpo.

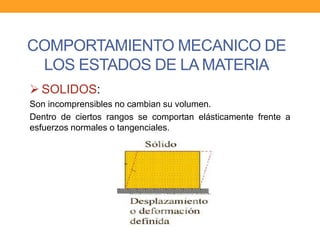

COMPORTAMIENTO MECANICO DE
LOS ESTADOS DE LA MATERIA
 SOLIDOS:
Son incomprensibles no cambian su volumen.
Dentro de ciertos rangos se comportan elásticamente frente a
esfuerzos normales o tangenciales.
 LIQUIDOS:
Son incomprensibles no cambian su volumen.
Se deforman con esfuerzos tangenciales.

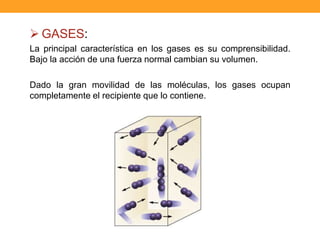

 GASES:
La principal característica en los gases es su comprensibilidad.
Bajo la acción de una fuerza normal cambian su volumen.
Dado la gran movilidad de las moléculas, los gases ocupan
completamente el recipiente que lo contiene.
DEFINICION DE FLUIDO
 Se define fluido como una sustancia que se deforma
continuamente bajo la acción de un esfuerzo de corte, por
tanto, en ausencia de este, no habrá deformación.
 Los fluidos pueden clasificarse de manera general de acuerdo
con la relación entre el esfuerzo de corte aplicado y la relación
de deformación.
PROPIEDADES DE LOS FLUIDOS.
 Definición de Propiedad:
Es toda característica observable y/o cuantificable de las
sustancias, que las describe y que permanece constante cuando
la sustancia se halla en un estado particular.

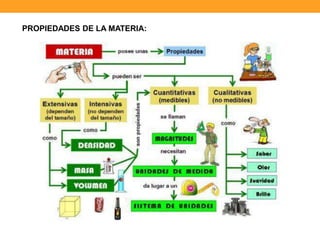

PROPIEDADES DE LA MATERIA:

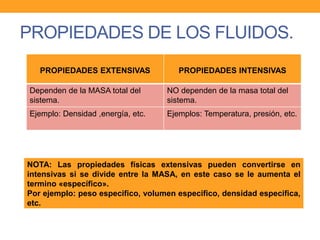

PROPIEDADES DE LOS FLUIDOS.
PROPIEDADES EXTENSIVAS PROPIEDADES INTENSIVAS
Dependen de la MASA total del
sistema.
NO dependen de la masa total del
sistema.
Ejemplo: Densidad ,energía, etc. Ejemplos: Temperatura, presión, etc.
NOTA: Las propiedades físicas extensivas pueden convertirse en
intensivas si se divide entre la MASA, en este caso se le aumenta el
termino «específico».
Por ejemplo: peso especifico, volumen especifico, densidad especifica,
etc.

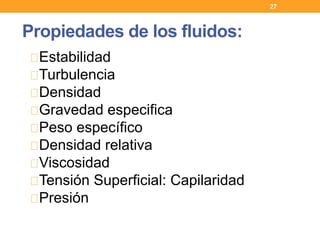

Estabilidad
Turbulencia
Densidad
Gravedad especifica
Peso específico
Densidad relativa
Viscosidad
Tensión Superficial: Capilaridad
Presión
Propiedades de los fluidos:
27

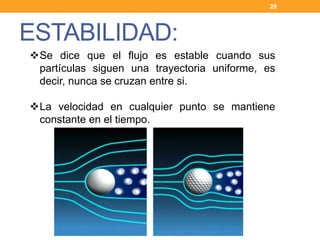

ESTABILIDAD:
28
Se dice que el flujo es estable cuando sus
partículas siguen una trayectoria uniforme, es
decir, nunca se cruzan entre si.
La velocidad en cualquier punto se mantiene
constante en el tiempo.

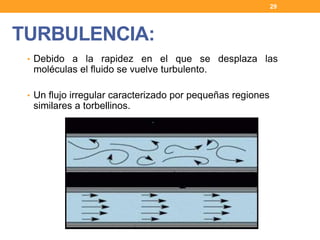

• Debido a la rapidez en el que se desplaza las
moléculas el fluido se vuelve turbulento.
• Un flujo irregular caracterizado por pequeñas regiones
similares a torbellinos.
TURBULENCIA:
29

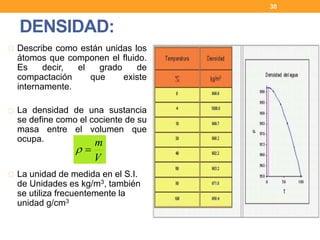

Describe como están unidas los
átomos que componen el fluido.
Es decir, el grado de
compactación que existe
internamente.
La densidad de una sustancia
se define como el cociente de su
masa entre el volumen que
ocupa.
La unidad de medida en el S.I.
de Unidades es kg/m3, también
se utiliza frecuentemente la
unidad g/cm3
DENSIDAD:
30
V
m

Densidades de algunas substancias
(kg/m3)
31
Aire 1,29 Aluminio 2 700
Helio 0,18 Cobre 8 920
Hidrógeno 0,09 Hierro 7 860
Agua dulce 1 000 Plomo 11 300
Hielo 917 Oro 19 300
Agua salada 1 030 Mercurio 13 600
Alcohol 806 Madera 373

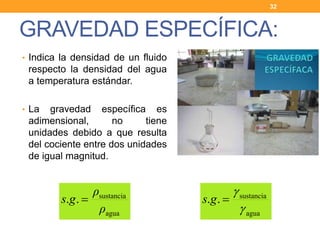

• Indica la densidad de un fluido
respecto la densidad del agua
a temperatura estándar.
• La gravedad específica es
adimensional, no tiene
unidades debido a que resulta
del cociente entre dos unidades
de igual magnitud.
GRAVEDAD ESPECÍFICA:
32
agua
sustancia
..
ρ
ρ
gs 
agua
sustancia
..


gs

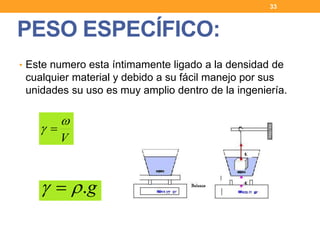

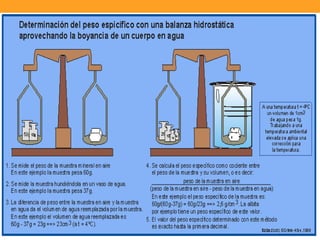

PESO ESPECÍFICO:
33
• Este numero esta íntimamente ligado a la densidad de
cualquier material y debido a su fácil manejo por sus
unidades su uso es muy amplio dentro de la ingeniería.
V

 
g. 
VISCOSIDAD:
35
 Es una propiedad de los
fluidos que se refiere al grado
de fricción interna.
 Se asocia con la resistencia
que presentan dos capas
adyacentes moviéndose
dentro del fluido.
 Debido a la viscosidad parte
de la energía cinética del fluido
se convierte en energía
interna.

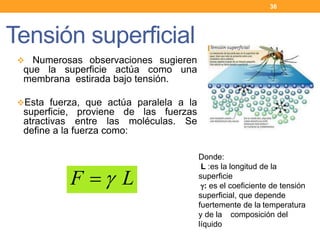

 Numerosas observaciones sugieren
que la superficie actúa como una
membrana estirada bajo tensión.
Esta fuerza, que actúa paralela a la
superficie, proviene de las fuerzas
atractivas entre las moléculas. Se
define a la fuerza como:
Tensión superficial
36
LF 
Donde:
L :es la longitud de la
superficie
: es el coeficiente de tensión
superficial, que depende
fuertemente de la temperatura
y de la composición del
líquido
•
Algunos ejemplos
37

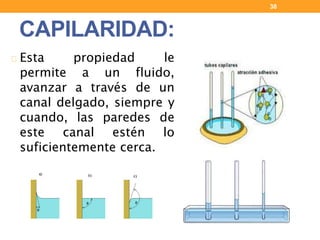

CAPILARIDAD:
38
Esta propiedad le
permite a un fluido,
avanzar a través de un
canal delgado, siempre y
cuando, las paredes de
este canal estén lo
suficientemente cerca.

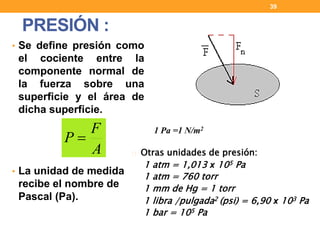

• Se define presión como
el cociente entre la
componente normal de
la fuerza sobre una
superficie y el área de
dicha superficie.
• La unidad de medida
recibe el nombre de
Pascal (Pa).
PRESIÓN :
39
1 Pa =1 N/m2
Otras unidades de presión:
1 atm = 1,013 x 105 Pa
1 atm = 760 torr
1 mm de Hg = 1 torr
1 libra /pulgada2 (psi) = 6,90 x 103 Pa
1 bar = 105 Pa
A
F
P 

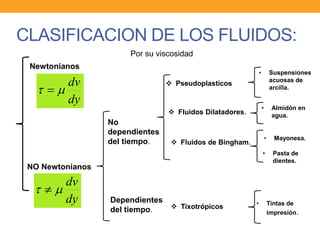

CLASIFICACION DE LOS FLUIDOS:
Newtonianos
dy
dv
 
NO Newtonianos
dy
dv
 
No
dependientes
del tiempo.
Dependientes
del tiempo.
 Pseudoplasticos
Por su viscosidad
• Suspensiones
acuosas de
arcilla.
 Fluidos Dilatadores.
• Almidón en
agua.
• Mayonesa.
• Pasta de
dientes.
 Fluidos de Bingham.
 Tixotrópicos • Tintas de
impresión.

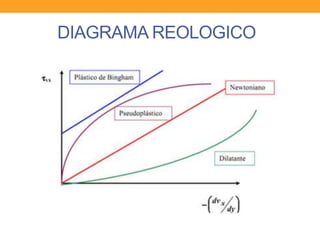

DIAGRAMA REOLOGICO
TIPO DE FLUIDO EJEMPLOS
Newtoniano Todos los gases, dispersiones de gas
en el agua, líquidos de bajo peso
molecular
No Newtonianos
Pseudoplástico Soluciones de goma, adhesivos,
grasas, suspensiones de almidón,
acetato de celulosa, mayonesa,
algunas sopas; pinturas, algunas
pulpas de papel, fluidos biológicos,
otros.
Dilatentes Almidón, arenas movediza, algunas
soluciones de harina de maíz y azúcar,
agregados de cemento húmedos,
arena de playa, polvo de hierro
dispersos en líquidos de baja
viscosidad.
Plásticos de Bingham Margarina, grasas de cocina, pasta de
dientes, algunos fundidos de plásticos,
Plásticos de Casson Zumo de naranja, salsa de tomate,
sangre, chocolate cocido, tinta de
impresora

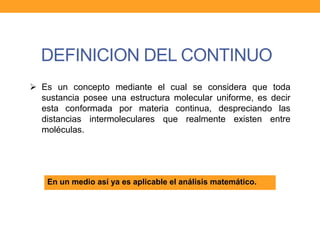

DEFINICION DEL CONTINUO
 Es un concepto mediante el cual se considera que toda
sustancia posee una estructura molecular uniforme, es decir
esta conformada por materia continua, despreciando las
distancias intermoleculares que realmente existen entre
moléculas.
En un medio así ya es aplicable el análisis matemático.

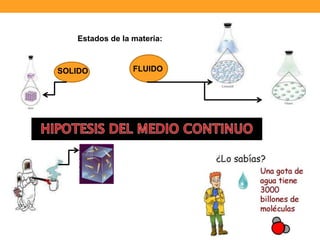

Estados de la materia:
SOLIDO FLUIDO

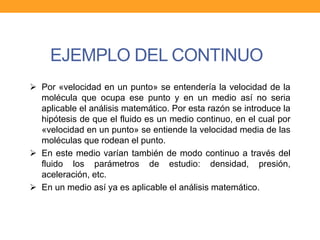

EJEMPLO DEL CONTINUO
 Por «velocidad en un punto» se entendería la velocidad de la
molécula que ocupa ese punto y en un medio así no seria
aplicable el análisis matemático. Por esta razón se introduce la
hipótesis de que el fluido es un medio continuo, en el cual por
«velocidad en un punto» se entiende la velocidad media de las
moléculas que rodean el punto.
 En este medio varían también de modo continuo a través del
fluido los parámetros de estudio: densidad, presión,
aceleración, etc.
 En un medio así ya es aplicable el análisis matemático.

Más contenido relacionado

La actualidad más candente

Mecanica de-fluidos-estabilidad-de-flotacion-y-tensiones-2
Mecanica de-fluidos-estabilidad-de-flotacion-y-tensiones-2Mecanica de-fluidos-estabilidad-de-flotacion-y-tensiones-2
Mecanica de-fluidos-estabilidad-de-flotacion-y-tensiones-2AlejandraSol2

Fluidos
FluidosFluidos
FluidosEPFAA

Introducción a Mecánica de fluidos
Introducción a  Mecánica de fluidosIntroducción a  Mecánica de fluidos
Introducción a Mecánica de fluidosEdisson Paguatian

Laboratorio de Física II Principio de Arquimides
Laboratorio de Física II Principio de ArquimidesLaboratorio de Física II Principio de Arquimides
Laboratorio de Física II Principio de Arquimidesangie pertuz

PRESION HIDROSTATICA
PRESION HIDROSTATICAPRESION HIDROSTATICA
PRESION HIDROSTATICAPedro Montero

100835966 fluidos-newtonianos-y-no-newtonianos (1)
100835966 fluidos-newtonianos-y-no-newtonianos (1)100835966 fluidos-newtonianos-y-no-newtonianos (1)
100835966 fluidos-newtonianos-y-no-newtonianos (1)Nancy Ordoñez

Propiedades de fluidos
Propiedades de fluidosPropiedades de fluidos
Propiedades de fluidosReicer Blanco

Estatica de fluidos fic 2013 i
Estatica de fluidos  fic 2013 iEstatica de fluidos  fic 2013 i
Estatica de fluidos fic 2013 iJoe Arroyo Suárez

Diapositivas hidrodinámica y hidrostática
Diapositivas hidrodinámica y hidrostáticaDiapositivas hidrodinámica y hidrostática
Diapositivas hidrodinámica y hidrostáticaluis ballen

Capitulo iv. fisica ii. tensión superficial y capilaridad
Capitulo iv. fisica ii. tensión superficial y capilaridadCapitulo iv. fisica ii. tensión superficial y capilaridad
Capitulo iv. fisica ii. tensión superficial y capilaridadVictor Rojas Lopez

Ecuacion de continuidad
Ecuacion de continuidadEcuacion de continuidad
Ecuacion de continuidadclaotabares

Principio de Arquímedes, Ecuación de continuidad y Ecuación de Bernoulli
Principio de Arquímedes, Ecuación de continuidad y Ecuación de BernoulliPrincipio de Arquímedes, Ecuación de continuidad y Ecuación de Bernoulli
Principio de Arquímedes, Ecuación de continuidad y Ecuación de BernoulliEdisson Paguatian

Laboratorio de fuerza de presion en superficies planas
Laboratorio de fuerza de presion en superficies planasLaboratorio de fuerza de presion en superficies planas
Laboratorio de fuerza de presion en superficies planasDamián Solís


La actualidad más candente (20)

Mecanica de-fluidos-estabilidad-de-flotacion-y-tensiones-2
Mecanica de-fluidos-estabilidad-de-flotacion-y-tensiones-2Mecanica de-fluidos-estabilidad-de-flotacion-y-tensiones-2
Mecanica de-fluidos-estabilidad-de-flotacion-y-tensiones-2

Fluidos
FluidosFluidos
Fluidos

informe numero de reynolds
informe numero de reynoldsinforme numero de reynolds
informe numero de reynolds

Introducción a Mecánica de fluidos
Introducción a  Mecánica de fluidosIntroducción a  Mecánica de fluidos
Introducción a Mecánica de fluidos

Laboratorio de Física II Principio de Arquimides
Laboratorio de Física II Principio de ArquimidesLaboratorio de Física II Principio de Arquimides
Laboratorio de Física II Principio de Arquimides

PRESION HIDROSTATICA
PRESION HIDROSTATICAPRESION HIDROSTATICA
PRESION HIDROSTATICA

Fluidos
FluidosFluidos
Fluidos

100835966 fluidos-newtonianos-y-no-newtonianos (1)
100835966 fluidos-newtonianos-y-no-newtonianos (1)100835966 fluidos-newtonianos-y-no-newtonianos (1)
100835966 fluidos-newtonianos-y-no-newtonianos (1)

Presión hidrostatica
Presión hidrostaticaPresión hidrostatica
Presión hidrostatica

Propiedades de fluidos
Propiedades de fluidosPropiedades de fluidos
Propiedades de fluidos

Estatica de fluidos fic 2013 i
Estatica de fluidos  fic 2013 iEstatica de fluidos  fic 2013 i
Estatica de fluidos fic 2013 i

1 unidades y dimensiones
1 unidades y dimensiones1 unidades y dimensiones
1 unidades y dimensiones

Diapositivas hidrodinámica y hidrostática
Diapositivas hidrodinámica y hidrostáticaDiapositivas hidrodinámica y hidrostática
Diapositivas hidrodinámica y hidrostática

Capitulo iv. fisica ii. tensión superficial y capilaridad
Capitulo iv. fisica ii. tensión superficial y capilaridadCapitulo iv. fisica ii. tensión superficial y capilaridad
Capitulo iv. fisica ii. tensión superficial y capilaridad

Fuerzas sobre superficies 4
Fuerzas sobre superficies 4Fuerzas sobre superficies 4
Fuerzas sobre superficies 4

Power point-hidraulica overall
Power point-hidraulica overallPower point-hidraulica overall
Power point-hidraulica overall

Ecuacion de continuidad
Ecuacion de continuidadEcuacion de continuidad
Ecuacion de continuidad

Fisica. fluidos
Fisica. fluidosFisica. fluidos
Fisica. fluidos

Principio de Arquímedes, Ecuación de continuidad y Ecuación de Bernoulli
Principio de Arquímedes, Ecuación de continuidad y Ecuación de BernoulliPrincipio de Arquímedes, Ecuación de continuidad y Ecuación de Bernoulli
Principio de Arquímedes, Ecuación de continuidad y Ecuación de Bernoulli

Laboratorio de fuerza de presion en superficies planas
Laboratorio de fuerza de presion en superficies planasLaboratorio de fuerza de presion en superficies planas
Laboratorio de fuerza de presion en superficies planas


Destacado

Destacado (20)

MECÁNICA DE FLUIDOS-ELEMENTOS DE MECÁNICA DE FLUIDOS
MECÁNICA DE FLUIDOS-ELEMENTOS DE MECÁNICA DE FLUIDOSMECÁNICA DE FLUIDOS-ELEMENTOS DE MECÁNICA DE FLUIDOS
MECÁNICA DE FLUIDOS-ELEMENTOS DE MECÁNICA DE FLUIDOS

Mecanica de fluidos hidrocinematica
Mecanica de fluidos  hidrocinematicaMecanica de fluidos  hidrocinematica
Mecanica de fluidos hidrocinematica

Movimiento Oscilatorio y Aplicaciones
Movimiento Oscilatorio y AplicacionesMovimiento Oscilatorio y Aplicaciones
Movimiento Oscilatorio y Aplicaciones

Movimiento Amortiguado
Movimiento AmortiguadoMovimiento Amortiguado
Movimiento Amortiguado

Vectores
VectoresVectores
Vectores

Movimiento oscilatorio semana 2
Movimiento oscilatorio semana 2Movimiento oscilatorio semana 2
Movimiento oscilatorio semana 2

Elasticidad semana 1
Elasticidad  semana 1Elasticidad  semana 1
Elasticidad semana 1

Elasticidad semana 1
Elasticidad  semana 1Elasticidad  semana 1
Elasticidad semana 1

Mediciones y cifras significativas
Mediciones y cifras significativasMediciones y cifras significativas
Mediciones y cifras significativas

Aceleracion
AceleracionAceleracion
Aceleracion

Movimiento de proyectiles
Movimiento de proyectilesMovimiento de proyectiles
Movimiento de proyectiles

Equilibrio traslacional
Equilibrio traslacionalEquilibrio traslacional
Equilibrio traslacional

Introduccion a la fisica.
Introduccion a la fisica.Introduccion a la fisica.
Introduccion a la fisica.

Mecánica de fluidos-sistema de unidades
Mecánica de fluidos-sistema de unidades Mecánica de fluidos-sistema de unidades
Mecánica de fluidos-sistema de unidades

Segunda ley de movimiento de newton
Segunda ley de movimiento de newtonSegunda ley de movimiento de newton
Segunda ley de movimiento de newton

Momento de torsion
Momento de torsionMomento de torsion
Momento de torsion

Camilo rodriguez
Camilo rodriguezCamilo rodriguez
Camilo rodriguez

Tradajo cs6 2t
Tradajo cs6 2tTradajo cs6 2t
Tradajo cs6 2t

Partes del sistema de direcciòn key
Partes del sistema de direcciòn keyPartes del sistema de direcciòn key
Partes del sistema de direcciòn key

Fluidos
FluidosFluidos
Fluidos


Similar a Mecánica de fluidos semana 1

Mecanicadefluidos introduccion
Mecanicadefluidos introduccionMecanicadefluidos introduccion
Mecanicadefluidos introduccionSha Cahuana

Propiedades de los fluidos
Propiedades de los fluidosPropiedades de los fluidos
Propiedades de los fluidosXavi Ortiz

Estabilidad de los cuerpos
Estabilidad de los cuerposEstabilidad de los cuerpos
Estabilidad de los cuerposMidward Durand

SESIÓN 01_FLU_WA(1).pdf
SESIÓN 01_FLU_WA(1).pdfSESIÓN 01_FLU_WA(1).pdf
SESIÓN 01_FLU_WA(1).pdfwillenque1

Propiedades de liquidos Parte III VISCOSIDAD.pptx
Propiedades de liquidos Parte III VISCOSIDAD.pptxPropiedades de liquidos Parte III VISCOSIDAD.pptx
Propiedades de liquidos Parte III VISCOSIDAD.pptxolgakaterin

Ud4 densidad, viscosidad, ts
Ud4 densidad, viscosidad, tsUd4 densidad, viscosidad, ts
Ud4 densidad, viscosidad, tsMferavi

Curso de Tratamiento de Agua de Calderos TESQUIMSA
Curso de Tratamiento de Agua de Calderos TESQUIMSACurso de Tratamiento de Agua de Calderos TESQUIMSA
Curso de Tratamiento de Agua de Calderos TESQUIMSAEduardo131210


Similar a Mecánica de fluidos semana 1 (20)

Mecanicadefluidos
Mecanicadefluidos Mecanicadefluidos
Mecanicadefluidos

Mecanicadefluidos introduccion
Mecanicadefluidos introduccionMecanicadefluidos introduccion
Mecanicadefluidos introduccion

Semana 2 hidrostatica
Semana 2 hidrostaticaSemana 2 hidrostatica
Semana 2 hidrostatica

Semana 2 hidrosta
Semana 2 hidrostaSemana 2 hidrosta
Semana 2 hidrosta

7 hidrostatica
7 hidrostatica7 hidrostatica
7 hidrostatica

Sem2 electrmodi fisica ii
Sem2 electrmodi fisica iiSem2 electrmodi fisica ii
Sem2 electrmodi fisica ii

Sem2 amb fisica ii
Sem2 amb fisica iiSem2 amb fisica ii
Sem2 amb fisica ii

Propiedades de los fluidos
Propiedades de los fluidosPropiedades de los fluidos
Propiedades de los fluidos

Estabilidad de los cuerpos
Estabilidad de los cuerposEstabilidad de los cuerpos
Estabilidad de los cuerpos

SESIÓN 01_FLU_WA(1).pdf
SESIÓN 01_FLU_WA(1).pdfSESIÓN 01_FLU_WA(1).pdf
SESIÓN 01_FLU_WA(1).pdf

Clase 1 repaso fluidos
Clase 1 repaso fluidosClase 1 repaso fluidos
Clase 1 repaso fluidos

Semana 2 hidrostatica
Semana 2 hidrostaticaSemana 2 hidrostatica
Semana 2 hidrostatica

Viscosidad dinamica viscosidad cinematica
Viscosidad dinamica viscosidad cinematicaViscosidad dinamica viscosidad cinematica
Viscosidad dinamica viscosidad cinematica

Propiedades de liquidos Parte III VISCOSIDAD.pptx
Propiedades de liquidos Parte III VISCOSIDAD.pptxPropiedades de liquidos Parte III VISCOSIDAD.pptx
Propiedades de liquidos Parte III VISCOSIDAD.pptx

Propiedades de los fluidos
Propiedades de los fluidosPropiedades de los fluidos
Propiedades de los fluidos

Ud4 densidad, viscosidad, ts
Ud4 densidad, viscosidad, tsUd4 densidad, viscosidad, ts
Ud4 densidad, viscosidad, ts

Clase 1.1. generalidades
Clase 1.1. generalidadesClase 1.1. generalidades
Clase 1.1. generalidades

Viscosimetria
ViscosimetriaViscosimetria
Viscosimetria

Curso de Tratamiento de Agua de Calderos TESQUIMSA
Curso de Tratamiento de Agua de Calderos TESQUIMSACurso de Tratamiento de Agua de Calderos TESQUIMSA
Curso de Tratamiento de Agua de Calderos TESQUIMSA

I.E. LICEO MODERNO MAGANGUE
I.E. LICEO MODERNO MAGANGUEI.E. LICEO MODERNO MAGANGUE
I.E. LICEO MODERNO MAGANGUE


Más de Moisés Galarza Espinoza (14)

MECANICA DE FLUIDOS-SEMANA 1
MECANICA DE FLUIDOS-SEMANA 1MECANICA DE FLUIDOS-SEMANA 1
MECANICA DE FLUIDOS-SEMANA 1

VECTORES Y CINEMATICA
VECTORES Y CINEMATICAVECTORES Y CINEMATICA
VECTORES Y CINEMATICA

Introduccion a la estructura fuerzas y momento
Introduccion a la estructura   fuerzas y momentoIntroduccion a la estructura   fuerzas y momento
Introduccion a la estructura fuerzas y momento

Corriente eléctrica
Corriente eléctricaCorriente eléctrica
Corriente eléctrica

Electrización fuerza eléctrica
Electrización   fuerza eléctricaElectrización   fuerza eléctrica
Electrización fuerza eléctrica

Corriente eléctrica
Corriente eléctricaCorriente eléctrica
Corriente eléctrica

Electrización fuerza eléctrica
Electrización   fuerza eléctricaElectrización   fuerza eléctrica
Electrización fuerza eléctrica

Cap 3 ley de gauss
Cap 3 ley de gaussCap 3 ley de gauss
Cap 3 ley de gauss

Practica fuerzas nº5
Practica fuerzas nº5Practica fuerzas nº5
Practica fuerzas nº5

Practica calificada fisica i.b
Practica calificada  fisica  i.bPractica calificada  fisica  i.b
Practica calificada fisica i.b

Practica calificada fisica i.a
Practica calificada  fisica  i.aPractica calificada  fisica  i.a
Practica calificada fisica i.a

Fisica iii practica nº1
Fisica iii practica nº1Fisica iii practica nº1
Fisica iii practica nº1

Estática ii
Estática iiEstática ii
Estática ii

Estática i
Estática iEstática i
Estática i


Último

PROCESO CONSTRUCTIVO DE UNA CALZADURA EN OBRA
PROCESO CONSTRUCTIVO DE UNA CALZADURA EN OBRAPROCESO CONSTRUCTIVO DE UNA CALZADURA EN OBRA
PROCESO CONSTRUCTIVO DE UNA CALZADURA EN OBRAJaime Cruz Diaz

El abecedario constituye el conjunto de grafías que son utilizadas para repre...
El abecedario constituye el conjunto de grafías que son utilizadas para repre...El abecedario constituye el conjunto de grafías que son utilizadas para repre...
El abecedario constituye el conjunto de grafías que son utilizadas para repre...MarjorieDeLeon12

Energia primero de bachillerato, con trabajo
Energia primero de bachillerato, con trabajoEnergia primero de bachillerato, con trabajo
Energia primero de bachillerato, con trabajodenniscarrillo10

Presentación de proyecto y resumen de conceptos (3).pdf
Presentación de proyecto y resumen de conceptos (3).pdfPresentación de proyecto y resumen de conceptos (3).pdf
Presentación de proyecto y resumen de conceptos (3).pdflisCuenca

Física de suelos , ph, textura de suelos
Física de suelos  , ph, textura de suelosFísica de suelos  , ph, textura de suelos
Física de suelos , ph, textura de suelosr3411710

Redes GSM en la tecnología en la segunda
Redes GSM en la tecnología en la segundaRedes GSM en la tecnología en la segunda
Redes GSM en la tecnología en la segundaanonimussecreto

1 METABOLISMO PROTEICO. el metabolismo docx
1 METABOLISMO PROTEICO. el metabolismo docx1 METABOLISMO PROTEICO. el metabolismo docx
1 METABOLISMO PROTEICO. el metabolismo docxssuser80acf9

INVESTIGACION DE ACCIDENTE EN REFINERIA.pptx
INVESTIGACION DE ACCIDENTE EN REFINERIA.pptxINVESTIGACION DE ACCIDENTE EN REFINERIA.pptx
INVESTIGACION DE ACCIDENTE EN REFINERIA.pptxssuserd2ff51

Responsabilidad de padres con sus hijos (1).pptx
Responsabilidad de padres con sus hijos (1).pptxResponsabilidad de padres con sus hijos (1).pptx
Responsabilidad de padres con sus hijos (1).pptxROSARIODELPILARMERIN

ACT MECANISMO DE 4 BARRAS ARTICULADAS.PDF
ACT MECANISMO DE 4 BARRAS ARTICULADAS.PDFACT MECANISMO DE 4 BARRAS ARTICULADAS.PDF
ACT MECANISMO DE 4 BARRAS ARTICULADAS.PDFDavidMorales257484

Trabajo Mecanismos de cuatro barras.pdf
Trabajo  Mecanismos de cuatro barras.pdfTrabajo  Mecanismos de cuatro barras.pdf
Trabajo Mecanismos de cuatro barras.pdfIvanIsraelPiaColina

Guía de SGSST para MYPES según Ley 28793
Guía de SGSST para MYPES según Ley 28793Guía de SGSST para MYPES según Ley 28793
Guía de SGSST para MYPES según Ley 28793Camposol S. A.

MARCO antonio - capacitacion de aguas de lluvia .pptx
MARCO antonio - capacitacion de aguas de lluvia .pptxMARCO antonio - capacitacion de aguas de lluvia .pptx
MARCO antonio - capacitacion de aguas de lluvia .pptxFelicitasAsuncionDia

Norma TEMA para intercambiadores -1.pptx
Norma TEMA para intercambiadores -1.pptxNorma TEMA para intercambiadores -1.pptx
Norma TEMA para intercambiadores -1.pptxdarksoldier655

Ergonomía_MÉTODO_ROSA. Evaluación de puesto de trabajo de oficina - coworking
Ergonomía_MÉTODO_ROSA. Evaluación de puesto de trabajo de oficina - coworkingErgonomía_MÉTODO_ROSA. Evaluación de puesto de trabajo de oficina - coworking
Ergonomía_MÉTODO_ROSA. Evaluación de puesto de trabajo de oficina - coworkingGonzalo141557

Diagramas de Tiempo.pptpara electronica aplicada
Diagramas de Tiempo.pptpara electronica aplicadaDiagramas de Tiempo.pptpara electronica aplicada
Diagramas de Tiempo.pptpara electronica aplicadaSantiago Luis Gómez

Presentación PISC Préstamos ISC Final.pdf
Presentación PISC Préstamos ISC Final.pdfPresentación PISC Préstamos ISC Final.pdf
Presentación PISC Préstamos ISC Final.pdfEmanuelMuoz11

Ciclo de Refrigeracion aplicado a ToniCorp.pptx
Ciclo de Refrigeracion aplicado a ToniCorp.pptxCiclo de Refrigeracion aplicado a ToniCorp.pptx
Ciclo de Refrigeracion aplicado a ToniCorp.pptxUniversidad de Guayaquil


Último (20)

PROCESO CONSTRUCTIVO DE UNA CALZADURA EN OBRA
PROCESO CONSTRUCTIVO DE UNA CALZADURA EN OBRAPROCESO CONSTRUCTIVO DE UNA CALZADURA EN OBRA
PROCESO CONSTRUCTIVO DE UNA CALZADURA EN OBRA

El abecedario constituye el conjunto de grafías que son utilizadas para repre...
El abecedario constituye el conjunto de grafías que son utilizadas para repre...El abecedario constituye el conjunto de grafías que son utilizadas para repre...
El abecedario constituye el conjunto de grafías que son utilizadas para repre...

Energia primero de bachillerato, con trabajo
Energia primero de bachillerato, con trabajoEnergia primero de bachillerato, con trabajo
Energia primero de bachillerato, con trabajo

Presentación de proyecto y resumen de conceptos (3).pdf
Presentación de proyecto y resumen de conceptos (3).pdfPresentación de proyecto y resumen de conceptos (3).pdf
Presentación de proyecto y resumen de conceptos (3).pdf

Física de suelos , ph, textura de suelos
Física de suelos  , ph, textura de suelosFísica de suelos  , ph, textura de suelos
Física de suelos , ph, textura de suelos

Redes GSM en la tecnología en la segunda
Redes GSM en la tecnología en la segundaRedes GSM en la tecnología en la segunda
Redes GSM en la tecnología en la segunda

1 METABOLISMO PROTEICO. el metabolismo docx
1 METABOLISMO PROTEICO. el metabolismo docx1 METABOLISMO PROTEICO. el metabolismo docx
1 METABOLISMO PROTEICO. el metabolismo docx

INVESTIGACION DE ACCIDENTE EN REFINERIA.pptx
INVESTIGACION DE ACCIDENTE EN REFINERIA.pptxINVESTIGACION DE ACCIDENTE EN REFINERIA.pptx
INVESTIGACION DE ACCIDENTE EN REFINERIA.pptx

Responsabilidad de padres con sus hijos (1).pptx
Responsabilidad de padres con sus hijos (1).pptxResponsabilidad de padres con sus hijos (1).pptx
Responsabilidad de padres con sus hijos (1).pptx

ACT MECANISMO DE 4 BARRAS ARTICULADAS.PDF
ACT MECANISMO DE 4 BARRAS ARTICULADAS.PDFACT MECANISMO DE 4 BARRAS ARTICULADAS.PDF
ACT MECANISMO DE 4 BARRAS ARTICULADAS.PDF

Trabajo Mecanismos de cuatro barras.pdf
Trabajo  Mecanismos de cuatro barras.pdfTrabajo  Mecanismos de cuatro barras.pdf
Trabajo Mecanismos de cuatro barras.pdf

Guía de SGSST para MYPES según Ley 28793
Guía de SGSST para MYPES según Ley 28793Guía de SGSST para MYPES según Ley 28793
Guía de SGSST para MYPES según Ley 28793

MARCO antonio - capacitacion de aguas de lluvia .pptx
MARCO antonio - capacitacion de aguas de lluvia .pptxMARCO antonio - capacitacion de aguas de lluvia .pptx
MARCO antonio - capacitacion de aguas de lluvia .pptx

Norma TEMA para intercambiadores -1.pptx
Norma TEMA para intercambiadores -1.pptxNorma TEMA para intercambiadores -1.pptx
Norma TEMA para intercambiadores -1.pptx

Litio en México y su uso en baterías
Litio en México y su uso en bateríasLitio en México y su uso en baterías
Litio en México y su uso en baterías

Ergonomía_MÉTODO_ROSA. Evaluación de puesto de trabajo de oficina - coworking
Ergonomía_MÉTODO_ROSA. Evaluación de puesto de trabajo de oficina - coworkingErgonomía_MÉTODO_ROSA. Evaluación de puesto de trabajo de oficina - coworking
Ergonomía_MÉTODO_ROSA. Evaluación de puesto de trabajo de oficina - coworking

Diagramas de Tiempo.pptpara electronica aplicada
Diagramas de Tiempo.pptpara electronica aplicadaDiagramas de Tiempo.pptpara electronica aplicada
Diagramas de Tiempo.pptpara electronica aplicada

Presentación PISC Préstamos ISC Final.pdf
Presentación PISC Préstamos ISC Final.pdfPresentación PISC Préstamos ISC Final.pdf
Presentación PISC Préstamos ISC Final.pdf

Regularización de planos playa Las Ventanas
Regularización de planos playa Las VentanasRegularización de planos playa Las Ventanas
Regularización de planos playa Las Ventanas

Ciclo de Refrigeracion aplicado a ToniCorp.pptx
Ciclo de Refrigeracion aplicado a ToniCorp.pptxCiclo de Refrigeracion aplicado a ToniCorp.pptx
Ciclo de Refrigeracion aplicado a ToniCorp.pptx


Mecánica de fluidos semana 1

  • 2. TEMAS: INTRODUCCION. IMPORTANCIA DEL CURSO. OBJETIVO DEL CURSO. ESTADOS DE LA MATERIA. DEFINICION DE FLUIDOS. CLASIFICACION DE LOS FLUIDOS. DEFINICION DEL CONTINUO.
  • 3. IMPORTANCIA DE LOS FLUIDOS PARA NUESTRA VIDA.
  • 4. Los fluidos forman parte del mundo en que vivimos. Muchos fluidos son utilizados por el hombre para su beneficio. El agua y el aire son elementos indispensables para el hombre. ¿PORQUE ES IMPORTANTE EL ESTUDIO DEL COMPORTAMIENTO DEL LOS FLUIDOS ?
  • 5. VIAJANDO EN EL TIEMPO Los Romanos son conocidos por los acueductos y baños y se construyeron en el siglo IV A.C. El griego Arquímedes descubrió el principio de FLOTACION . LEONARDO DA VINCE, especulo sobre olas, chorros principios de la Aerodinámica. Isaac Newton formulo las Leyes del movimiento y la viscosidad.
  • 6. VIAJANDO EN EL TIEMPO • Ludwig Prandt , fundador de la moderna Mecánica de Fluidos
  • 7. ¿PORQUE ES INTERESANTE EL ESTUDIO DE LA MECANICA DE FLUIDOS?
  • 8. APLICACIONES DE LA MECANICA DE FLUIDOS: Transporte:
  • 9. APLICACIONES DE LA MECANICA DE FLUIDOS: Biomédica y Biotecnología:
  • 10. APLICACIONES DE LA MECANICA DE FLUIDOS: Meteorología:
  • 11. APLICACIONES DE LA MECANICA DE FLUIDOS: Hidráulica: a.-Canales abiertos b.-Canales cerrados
  • 12. APLICACIONES DE LA MECANICA DE FLUIDOS: Industria:
  • 13. OBJETIVO GENERAL DEL CURSO Comprender las propiedades del fluido. Interpretar las leyes que determinan su comportamiento. Aplicar este conocimiento a situaciones practicas.
  • 15. MECANICA DE FLUIDOS Área de la física que estudia el Movimiento Estado de la materia.
  • 16. Definición de Mecánica de fluidos La Mecánica de los Fluidos es la ciencia que estudia el comportamiento de los fluidos en reposo o en movimiento y la interacción de estos con sólidos o con otros fluidos en las fronteras.
  • 17. ¿Cuales son los estados de la materia? De acuerdo a la fuerza de atracción intermoleculares: Solido liquido Gaseoso Plasmático FLUIDOS
  • 18. Estados de la materia
  • 19. CLASES DE FUERZAS  FUERZAS MASICAS: Dependen de la cantidad de materia del cuerpo y actúa en su centro de gravedad.  FUERZAS SUPERFICIALES: Actúan sobre la superficie del cuerpo.
  • 20. COMPORTAMIENTO MECANICO DE LOS ESTADOS DE LA MATERIA  SOLIDOS: Son incomprensibles no cambian su volumen. Dentro de ciertos rangos se comportan elásticamente frente a esfuerzos normales o tangenciales.
  • 21.  LIQUIDOS: Son incomprensibles no cambian su volumen. Se deforman con esfuerzos tangenciales.
  • 22.  GASES: La principal característica en los gases es su comprensibilidad. Bajo la acción de una fuerza normal cambian su volumen. Dado la gran movilidad de las moléculas, los gases ocupan completamente el recipiente que lo contiene.
  • 23. DEFINICION DE FLUIDO  Se define fluido como una sustancia que se deforma continuamente bajo la acción de un esfuerzo de corte, por tanto, en ausencia de este, no habrá deformación.  Los fluidos pueden clasificarse de manera general de acuerdo con la relación entre el esfuerzo de corte aplicado y la relación de deformación.
  • 24. PROPIEDADES DE LOS FLUIDOS.  Definición de Propiedad: Es toda característica observable y/o cuantificable de las sustancias, que las describe y que permanece constante cuando la sustancia se halla en un estado particular.
  • 25. PROPIEDADES DE LA MATERIA:
  • 26. PROPIEDADES DE LOS FLUIDOS. PROPIEDADES EXTENSIVAS PROPIEDADES INTENSIVAS Dependen de la MASA total del sistema. NO dependen de la masa total del sistema. Ejemplo: Densidad ,energía, etc. Ejemplos: Temperatura, presión, etc. NOTA: Las propiedades físicas extensivas pueden convertirse en intensivas si se divide entre la MASA, en este caso se le aumenta el termino «específico». Por ejemplo: peso especifico, volumen especifico, densidad especifica, etc.
  • 27. Estabilidad Turbulencia Densidad Gravedad especifica Peso específico Densidad relativa Viscosidad Tensión Superficial: Capilaridad Presión Propiedades de los fluidos: 27
  • 28. ESTABILIDAD: 28 Se dice que el flujo es estable cuando sus partículas siguen una trayectoria uniforme, es decir, nunca se cruzan entre si. La velocidad en cualquier punto se mantiene constante en el tiempo.
  • 29. • Debido a la rapidez en el que se desplaza las moléculas el fluido se vuelve turbulento. • Un flujo irregular caracterizado por pequeñas regiones similares a torbellinos. TURBULENCIA: 29
  • 30. Describe como están unidas los átomos que componen el fluido. Es decir, el grado de compactación que existe internamente. La densidad de una sustancia se define como el cociente de su masa entre el volumen que ocupa. La unidad de medida en el S.I. de Unidades es kg/m3, también se utiliza frecuentemente la unidad g/cm3 DENSIDAD: 30 V m 
  • 31. Densidades de algunas substancias (kg/m3) 31 Aire 1,29 Aluminio 2 700 Helio 0,18 Cobre 8 920 Hidrógeno 0,09 Hierro 7 860 Agua dulce 1 000 Plomo 11 300 Hielo 917 Oro 19 300 Agua salada 1 030 Mercurio 13 600 Alcohol 806 Madera 373
  • 32. • Indica la densidad de un fluido respecto la densidad del agua a temperatura estándar. • La gravedad específica es adimensional, no tiene unidades debido a que resulta del cociente entre dos unidades de igual magnitud. GRAVEDAD ESPECÍFICA: 32 agua sustancia .. ρ ρ gs  agua sustancia ..   gs
  • 33. PESO ESPECÍFICO: 33 • Este numero esta íntimamente ligado a la densidad de cualquier material y debido a su fácil manejo por sus unidades su uso es muy amplio dentro de la ingeniería. V    g. 
  • 34.
  • 35. VISCOSIDAD: 35  Es una propiedad de los fluidos que se refiere al grado de fricción interna.  Se asocia con la resistencia que presentan dos capas adyacentes moviéndose dentro del fluido.  Debido a la viscosidad parte de la energía cinética del fluido se convierte en energía interna.
  • 36.  Numerosas observaciones sugieren que la superficie actúa como una membrana estirada bajo tensión. Esta fuerza, que actúa paralela a la superficie, proviene de las fuerzas atractivas entre las moléculas. Se define a la fuerza como: Tensión superficial 36 LF  Donde: L :es la longitud de la superficie : es el coeficiente de tensión superficial, que depende fuertemente de la temperatura y de la composición del líquido
  • 38. CAPILARIDAD: 38 Esta propiedad le permite a un fluido, avanzar a través de un canal delgado, siempre y cuando, las paredes de este canal estén lo suficientemente cerca.
  • 39. • Se define presión como el cociente entre la componente normal de la fuerza sobre una superficie y el área de dicha superficie. • La unidad de medida recibe el nombre de Pascal (Pa). PRESIÓN : 39 1 Pa =1 N/m2 Otras unidades de presión: 1 atm = 1,013 x 105 Pa 1 atm = 760 torr 1 mm de Hg = 1 torr 1 libra /pulgada2 (psi) = 6,90 x 103 Pa 1 bar = 105 Pa A F P 
  • 40. CLASIFICACION DE LOS FLUIDOS: Newtonianos dy dv   NO Newtonianos dy dv   No dependientes del tiempo. Dependientes del tiempo.  Pseudoplasticos Por su viscosidad • Suspensiones acuosas de arcilla.  Fluidos Dilatadores. • Almidón en agua. • Mayonesa. • Pasta de dientes.  Fluidos de Bingham.  Tixotrópicos • Tintas de impresión.
  • 42. TIPO DE FLUIDO EJEMPLOS Newtoniano Todos los gases, dispersiones de gas en el agua, líquidos de bajo peso molecular No Newtonianos Pseudoplástico Soluciones de goma, adhesivos, grasas, suspensiones de almidón, acetato de celulosa, mayonesa, algunas sopas; pinturas, algunas pulpas de papel, fluidos biológicos, otros. Dilatentes Almidón, arenas movediza, algunas soluciones de harina de maíz y azúcar, agregados de cemento húmedos, arena de playa, polvo de hierro dispersos en líquidos de baja viscosidad. Plásticos de Bingham Margarina, grasas de cocina, pasta de dientes, algunos fundidos de plásticos, Plásticos de Casson Zumo de naranja, salsa de tomate, sangre, chocolate cocido, tinta de impresora
  • 43. DEFINICION DEL CONTINUO  Es un concepto mediante el cual se considera que toda sustancia posee una estructura molecular uniforme, es decir esta conformada por materia continua, despreciando las distancias intermoleculares que realmente existen entre moléculas. En un medio así ya es aplicable el análisis matemático.
  • 44. Estados de la materia: SOLIDO FLUIDO
  • 45. EJEMPLO DEL CONTINUO  Por «velocidad en un punto» se entendería la velocidad de la molécula que ocupa ese punto y en un medio así no seria aplicable el análisis matemático. Por esta razón se introduce la hipótesis de que el fluido es un medio continuo, en el cual por «velocidad en un punto» se entiende la velocidad media de las moléculas que rodean el punto.  En este medio varían también de modo continuo a través del fluido los parámetros de estudio: densidad, presión, aceleración, etc.  En un medio así ya es aplicable el análisis matemático.
