EL COLAPSO DEL PUENTE
    COLGANTE DE LOS
DESFILADEROS DE TACOMA
     Luis Carlos Pineda

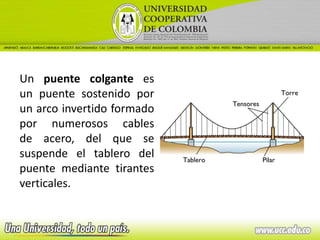

Un puente colgante es
un puente sostenido por
un arco invertido formado
por numerosos cables
de acero, del que se
suspende el tablero del
puente mediante tirantes
verticales.

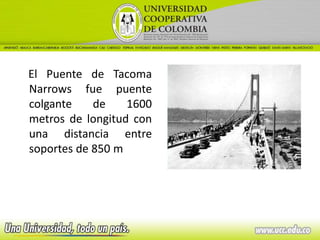

El Puente de Tacoma
Narrows fue puente
colgante    de    1600
metros de longitud con
una distancia entre
soportes de 850 m

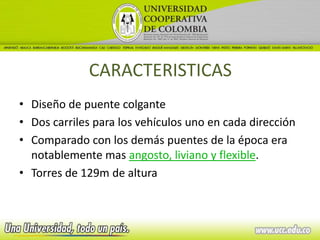

CARACTERISTICAS
• Diseño de puente colgante
• Dos carriles para los vehículos uno en cada dirección
• Comparado con los demás puentes de la época era
  notablemente mas angosto, liviano y flexible.
• Torres de 129m de altura
Colapso puente Tacoma

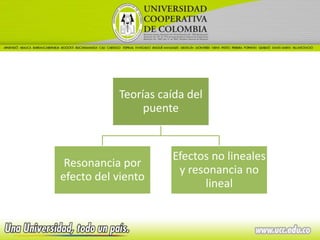

Teorías caída del
                puente


                     Efectos no lineales
 Resonancia por
                      y resonancia no
efecto del viento
                           lineal
Resonancia por efecto del
        viento

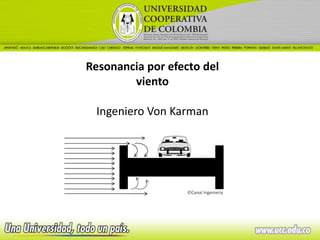

 Ingeniero Von Karman
Puente Tacoma.
Ejemplo de resonancia en puentes

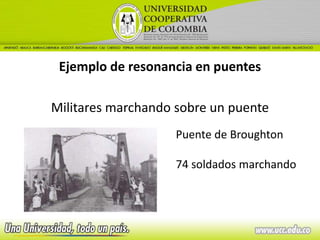

Militares marchando sobre un puente
                    Puente de Broughton

                    74 soldados marchando

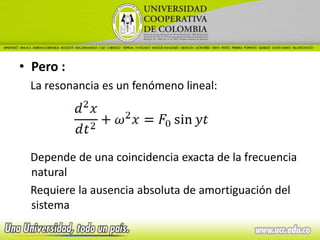

• Pero :
 La resonancia es un fenómeno lineal:




 Depende de una coincidencia exacta de la frecuencia
 natural
 Requiere la ausencia absoluta de amortiguación del
 sistema

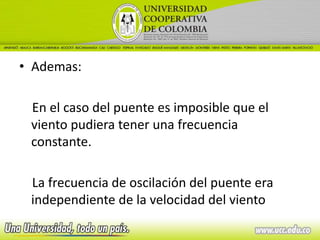

• Ademas:

 En el caso del puente es imposible que el
 viento pudiera tener una frecuencia
 constante.

 La frecuencia de oscilación del puente era
 independiente de la velocidad del viento

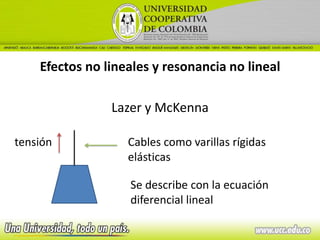

Efectos no lineales y resonancia no lineal

                Lazer y McKenna

tensión            Cables como varillas rígidas
                   elásticas

                   Se describe con la ecuación
                   diferencial lineal
No hay tensión

         No existiría la ley de Hooke


Fuerza externa
(viento o sismos)

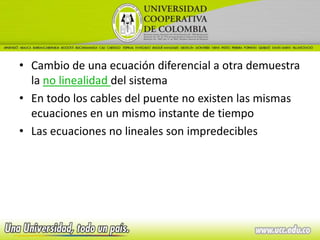

• Cambio de una ecuación diferencial a otra demuestra
  la no linealidad del sistema
• En todo los cables del puente no existen las mismas
  ecuaciones en un mismo instante de tiempo
• Las ecuaciones no lineales son impredecibles

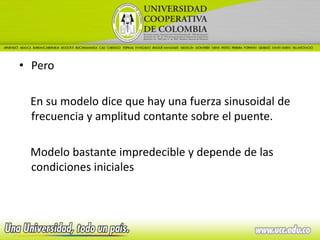

• Pero

 En su modelo dice que hay una fuerza sinusoidal de
 frecuencia y amplitud contante sobre el puente.

 Modelo bastante impredecible y depende de las
 condiciones iniciales
CONCLUSIONES
• Ninguna teoría en este momento se acerca
  totalmente a lo que se experimento con el colapso
  del puente de Tacoma Narrows.
• El colapso del puente además de ser un error de
  ingeniería, fue un error político ya que al querer
  economizar costos se decidió tomar un diseño mas
  económico.

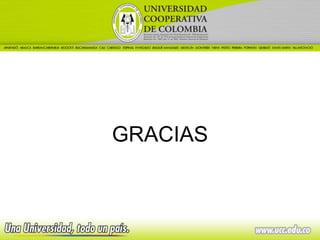

GRACIAS

Más contenido relacionado

La actualidad más candente

Tuberias en-serie y paralelos
Tuberias en-serie  y paralelosTuberias en-serie  y paralelos
Tuberias en-serie y paralelos
Omizz de Leo

Módulo02.pdf
Módulo02.pdfMódulo02.pdf
Problemas deflexiones en vigas
Problemas deflexiones en vigasProblemas deflexiones en vigas
Problemas deflexiones en vigas
José Grimán Morales

272728484 aduccion-por-bombeo-tema-5-2 (1)
272728484 aduccion-por-bombeo-tema-5-2 (1)272728484 aduccion-por-bombeo-tema-5-2 (1)
272728484 aduccion-por-bombeo-tema-5-2 (1)
Romer Parada Becerra

Armaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, Ecuaciones
Armaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, EcuacionesArmaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, Ecuaciones
Armaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, Ecuaciones
brayan_jose

151576626 esfuerzos-cortantes-en-vigas
151576626 esfuerzos-cortantes-en-vigas151576626 esfuerzos-cortantes-en-vigas
151576626 esfuerzos-cortantes-en-vigas
josecarlosramirezcco

La hidráulica como rama de la Ingenieria Civil
La hidráulica   como rama  de la Ingenieria CivilLa hidráulica   como rama  de la Ingenieria Civil
La hidráulica como rama de la Ingenieria Civil
Ing Jose Luis Cruz M

Disipadores de energia
Disipadores de energiaDisipadores de energia
Disipadores de energia
Deiby Requena Marcelo

Modulo de elasticidad
Modulo de elasticidadModulo de elasticidad
Modulo de elasticidad
Pablo Lázaro

Vibración en puentes
Vibración en puentesVibración en puentes
Vibración en puentes
felipe bojorquez

Tarea 2 Deducción de elementos geométricos
Tarea 2 Deducción de elementos geométricosTarea 2 Deducción de elementos geométricos
Tarea 2 Deducción de elementos geométricos
Miguel Rosas

Diseño de miembros sometidos a carga axial.
Diseño de miembros sometidos a carga axial.Diseño de miembros sometidos a carga axial.
Diseño de miembros sometidos a carga axial.
Elvir Peraza

Fórmulas para determinación de la potencia de la bomba
Fórmulas para determinación de la potencia de la bombaFórmulas para determinación de la potencia de la bomba
Fórmulas para determinación de la potencia de la bomba
David Durán

2. ed capítulo ii resultante de sistemas de fuerzas (1)
2. ed capítulo ii resultante de sistemas de fuerzas (1)2. ed capítulo ii resultante de sistemas de fuerzas (1)
2. ed capítulo ii resultante de sistemas de fuerzas (1)
julio sanchez

Fuerza cortante momento flector
Fuerza cortante  momento flectorFuerza cortante  momento flector
Fuerza cortante momento flector
mujica91

Proyecto del puente de armadura
Proyecto del puente de armaduraProyecto del puente de armadura
Proyecto del puente de armadura
Madelaine Segura

Deflexion en vigas 2
Deflexion en vigas 2Deflexion en vigas 2
Deflexion en vigas 2
alejandro jara aguilar

El metodo de hardy cross para redes de tuberias
El metodo de hardy cross para redes de tuberiasEl metodo de hardy cross para redes de tuberias
El metodo de hardy cross para redes de tuberias
Anthony Yrs

Area de momento
Area de momentoArea de momento
Resalto Hidráulico - Mecánica de Fluidos
Resalto Hidráulico - Mecánica de FluidosResalto Hidráulico - Mecánica de Fluidos
Resalto Hidráulico - Mecánica de Fluidos
Robin Gomez Peña


La actualidad más candente (20)

Tuberias en-serie y paralelos
Tuberias en-serie  y paralelosTuberias en-serie  y paralelos
Tuberias en-serie y paralelos

Módulo02.pdf
Módulo02.pdfMódulo02.pdf
Módulo02.pdf

Problemas deflexiones en vigas
Problemas deflexiones en vigasProblemas deflexiones en vigas
Problemas deflexiones en vigas

272728484 aduccion-por-bombeo-tema-5-2 (1)
272728484 aduccion-por-bombeo-tema-5-2 (1)272728484 aduccion-por-bombeo-tema-5-2 (1)
272728484 aduccion-por-bombeo-tema-5-2 (1)

Armaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, Ecuaciones
Armaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, EcuacionesArmaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, Ecuaciones
Armaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, Ecuaciones

151576626 esfuerzos-cortantes-en-vigas
151576626 esfuerzos-cortantes-en-vigas151576626 esfuerzos-cortantes-en-vigas
151576626 esfuerzos-cortantes-en-vigas

La hidráulica como rama de la Ingenieria Civil
La hidráulica   como rama  de la Ingenieria CivilLa hidráulica   como rama  de la Ingenieria Civil
La hidráulica como rama de la Ingenieria Civil

Disipadores de energia
Disipadores de energiaDisipadores de energia
Disipadores de energia

Modulo de elasticidad
Modulo de elasticidadModulo de elasticidad
Modulo de elasticidad

Vibración en puentes
Vibración en puentesVibración en puentes
Vibración en puentes

Tarea 2 Deducción de elementos geométricos
Tarea 2 Deducción de elementos geométricosTarea 2 Deducción de elementos geométricos
Tarea 2 Deducción de elementos geométricos

Diseño de miembros sometidos a carga axial.
Diseño de miembros sometidos a carga axial.Diseño de miembros sometidos a carga axial.
Diseño de miembros sometidos a carga axial.

Fórmulas para determinación de la potencia de la bomba
Fórmulas para determinación de la potencia de la bombaFórmulas para determinación de la potencia de la bomba
Fórmulas para determinación de la potencia de la bomba

2. ed capítulo ii resultante de sistemas de fuerzas (1)
2. ed capítulo ii resultante de sistemas de fuerzas (1)2. ed capítulo ii resultante de sistemas de fuerzas (1)
2. ed capítulo ii resultante de sistemas de fuerzas (1)

Fuerza cortante momento flector
Fuerza cortante  momento flectorFuerza cortante  momento flector
Fuerza cortante momento flector

Proyecto del puente de armadura
Proyecto del puente de armaduraProyecto del puente de armadura
Proyecto del puente de armadura

Deflexion en vigas 2
Deflexion en vigas 2Deflexion en vigas 2
Deflexion en vigas 2

El metodo de hardy cross para redes de tuberias
El metodo de hardy cross para redes de tuberiasEl metodo de hardy cross para redes de tuberias
El metodo de hardy cross para redes de tuberias

Area de momento
Area de momentoArea de momento
Area de momento

Resalto Hidráulico - Mecánica de Fluidos
Resalto Hidráulico - Mecánica de FluidosResalto Hidráulico - Mecánica de Fluidos
Resalto Hidráulico - Mecánica de Fluidos


Destacado

Puente tacoma
Puente tacomaPuente tacoma
Puente tacoma
Andre Clavijo

Evaluaciones de edificios victimas del terremoto en chile. 2010. 26 septiemb...
Evaluaciones de edificios victimas del terremoto en chile. 2010.  26 septiemb...Evaluaciones de edificios victimas del terremoto en chile. 2010.  26 septiemb...
Evaluaciones de edificios victimas del terremoto en chile. 2010. 26 septiemb...
Alvaro Perez

1.4 resonancia
1.4 resonancia1.4 resonancia
1.4 resonancia
Javier Cruz

FENOMENO DE RESONANCIA
FENOMENO DE RESONANCIAFENOMENO DE RESONANCIA
FENOMENO DE RESONANCIA
Joma Oyarce

ONDAS MECÁNICAS, SONIDO Y RESONANCIA
ONDAS MECÁNICAS, SONIDO Y RESONANCIAONDAS MECÁNICAS, SONIDO Y RESONANCIA
ONDAS MECÁNICAS, SONIDO Y RESONANCIA
Gladys Ofelia Cruz Villar

Oscilaciones forzadas y Resonancia
Oscilaciones forzadas y ResonanciaOscilaciones forzadas y Resonancia
Oscilaciones forzadas y Resonancia
Yuri Milachay

Efecto de resonancia
Efecto de resonanciaEfecto de resonancia
Efecto de resonancia
Mirko Gutierrez

Oscilaciones amortiguadas, forzadas y resonancia
Oscilaciones amortiguadas, forzadas y resonanciaOscilaciones amortiguadas, forzadas y resonancia
Oscilaciones amortiguadas, forzadas y resonancia
Yuri Milachay

¿Como intervienen las fuerzas en la construcción de un puente colgante?
¿Como intervienen las fuerzas en la construcción de un puente colgante?¿Como intervienen las fuerzas en la construcción de un puente colgante?
¿Como intervienen las fuerzas en la construcción de un puente colgante?
itatuni

Proyecto de fisica "Puentes colgantes"
Proyecto de fisica "Puentes colgantes"Proyecto de fisica "Puentes colgantes"
Proyecto de fisica "Puentes colgantes"
zaira ortega

Tacoma narrow
Tacoma narrowTacoma narrow
Tacoma narrow
Bárbara González

Ejercicios solucionados de oscilaciones y ondas unidad ondas electromagnetica...
Ejercicios solucionados de oscilaciones y ondas unidad ondas electromagnetica...Ejercicios solucionados de oscilaciones y ondas unidad ondas electromagnetica...
Ejercicios solucionados de oscilaciones y ondas unidad ondas electromagnetica...
Lizeth Maritza Pena Pena


Destacado (12)

Puente tacoma
Puente tacomaPuente tacoma
Puente tacoma

Evaluaciones de edificios victimas del terremoto en chile. 2010. 26 septiemb...
Evaluaciones de edificios victimas del terremoto en chile. 2010.  26 septiemb...Evaluaciones de edificios victimas del terremoto en chile. 2010.  26 septiemb...
Evaluaciones de edificios victimas del terremoto en chile. 2010. 26 septiemb...

1.4 resonancia
1.4 resonancia1.4 resonancia
1.4 resonancia

FENOMENO DE RESONANCIA
FENOMENO DE RESONANCIAFENOMENO DE RESONANCIA
FENOMENO DE RESONANCIA

ONDAS MECÁNICAS, SONIDO Y RESONANCIA
ONDAS MECÁNICAS, SONIDO Y RESONANCIAONDAS MECÁNICAS, SONIDO Y RESONANCIA
ONDAS MECÁNICAS, SONIDO Y RESONANCIA

Oscilaciones forzadas y Resonancia
Oscilaciones forzadas y ResonanciaOscilaciones forzadas y Resonancia
Oscilaciones forzadas y Resonancia

Efecto de resonancia
Efecto de resonanciaEfecto de resonancia
Efecto de resonancia

Oscilaciones amortiguadas, forzadas y resonancia
Oscilaciones amortiguadas, forzadas y resonanciaOscilaciones amortiguadas, forzadas y resonancia
Oscilaciones amortiguadas, forzadas y resonancia

¿Como intervienen las fuerzas en la construcción de un puente colgante?
¿Como intervienen las fuerzas en la construcción de un puente colgante?¿Como intervienen las fuerzas en la construcción de un puente colgante?
¿Como intervienen las fuerzas en la construcción de un puente colgante?

Proyecto de fisica "Puentes colgantes"
Proyecto de fisica "Puentes colgantes"Proyecto de fisica "Puentes colgantes"
Proyecto de fisica "Puentes colgantes"

Tacoma narrow
Tacoma narrowTacoma narrow
Tacoma narrow

Ejercicios solucionados de oscilaciones y ondas unidad ondas electromagnetica...
Ejercicios solucionados de oscilaciones y ondas unidad ondas electromagnetica...Ejercicios solucionados de oscilaciones y ondas unidad ondas electromagnetica...
Ejercicios solucionados de oscilaciones y ondas unidad ondas electromagnetica...


Similar a Puente Tacoma.

Vibraciones por Resonancia.pptx
Vibraciones por Resonancia.pptxVibraciones por Resonancia.pptx
Vibraciones por Resonancia.pptx
EdwardMayancha

Estructuras de Cables
Estructuras de CablesEstructuras de Cables
Estructuras de Cables
Efra7_10

MITIGACION AC EN DUCTOS
MITIGACION AC EN DUCTOSMITIGACION AC EN DUCTOS
MITIGACION AC EN DUCTOS
Juan Carlos Pachón Espitia

CONSIDERACIONES A TENER EN CUENTE EN EL DISEÑO DE CANALES CON FUERTE PENDIENTE
CONSIDERACIONES A TENER EN CUENTE EN EL DISEÑO DE CANALES CON FUERTE PENDIENTECONSIDERACIONES A TENER EN CUENTE EN EL DISEÑO DE CANALES CON FUERTE PENDIENTE
CONSIDERACIONES A TENER EN CUENTE EN EL DISEÑO DE CANALES CON FUERTE PENDIENTE
Giovene Pérez

Puentes colgantes
Puentes colgantesPuentes colgantes
Puentes colgantes
katherine

405007734-Deformacion-de-Sueeeeeeeelos.ppt
405007734-Deformacion-de-Sueeeeeeeelos.ppt405007734-Deformacion-de-Sueeeeeeeelos.ppt
405007734-Deformacion-de-Sueeeeeeeelos.ppt
ffloresor01

La resonante caida del tacoma narrows bridge
La resonante caida del tacoma narrows bridgeLa resonante caida del tacoma narrows bridge
La resonante caida del tacoma narrows bridge
xxavier16

Estructuras de Cable
Estructuras de CableEstructuras de Cable
Estructuras de Cable
JavierHernandez660

SESIÓN 4 ESTRUCTURAS COMPLEMENTARIAS.pptx
SESIÓN 4 ESTRUCTURAS COMPLEMENTARIAS.pptxSESIÓN 4 ESTRUCTURAS COMPLEMENTARIAS.pptx
SESIÓN 4 ESTRUCTURAS COMPLEMENTARIAS.pptx
DiegoRoyJesusAranda

Torre sears, u.s.a[1]
Torre sears, u.s.a[1]Torre sears, u.s.a[1]
Torre sears, u.s.a[1]
CorazonMonasterios

Investigaciones avanzadas
Investigaciones avanzadasInvestigaciones avanzadas
Investigaciones avanzadas
iific

Puentes colgantes
Puentes colgantesPuentes colgantes
Puentes colgantes
Kratos Aquileo

Proyecto de fisica
Proyecto de fisicaProyecto de fisica
Proyecto de fisica
Angel Adonai Beltran Corrales

Presentacion verdadera
Presentacion verdaderaPresentacion verdadera
Presentacion verdadera
holitocolorito

Presentacion verdadera
Presentacion verdaderaPresentacion verdadera
Presentacion verdadera
holitocolorito

Las ondas y el sonido
Las ondas y el sonidoLas ondas y el sonido
Las ondas y el sonido
Gladys Ofelia Cruz Villar

EXP PUENTE TACOMA.pdf
EXP PUENTE TACOMA.pdfEXP PUENTE TACOMA.pdf
EXP PUENTE TACOMA.pdf
RebecaAlexandraAlcon

Ley de ohm, leyes de kirchhoff,interruptor y motor electrrico
Ley de ohm, leyes de kirchhoff,interruptor y motor electrricoLey de ohm, leyes de kirchhoff,interruptor y motor electrrico
Ley de ohm, leyes de kirchhoff,interruptor y motor electrrico
julianavilla2001

Borrador
BorradorBorrador
Borrador
javiliano

Puente de tallarines
Puente de tallarinesPuente de tallarines
Puente de tallarines
ALEJANDRANAYELIPANCH


Similar a Puente Tacoma. (20)

Vibraciones por Resonancia.pptx
Vibraciones por Resonancia.pptxVibraciones por Resonancia.pptx
Vibraciones por Resonancia.pptx

Estructuras de Cables
Estructuras de CablesEstructuras de Cables
Estructuras de Cables

MITIGACION AC EN DUCTOS
MITIGACION AC EN DUCTOSMITIGACION AC EN DUCTOS
MITIGACION AC EN DUCTOS

CONSIDERACIONES A TENER EN CUENTE EN EL DISEÑO DE CANALES CON FUERTE PENDIENTE
CONSIDERACIONES A TENER EN CUENTE EN EL DISEÑO DE CANALES CON FUERTE PENDIENTECONSIDERACIONES A TENER EN CUENTE EN EL DISEÑO DE CANALES CON FUERTE PENDIENTE
CONSIDERACIONES A TENER EN CUENTE EN EL DISEÑO DE CANALES CON FUERTE PENDIENTE

Puentes colgantes
Puentes colgantesPuentes colgantes
Puentes colgantes

405007734-Deformacion-de-Sueeeeeeeelos.ppt
405007734-Deformacion-de-Sueeeeeeeelos.ppt405007734-Deformacion-de-Sueeeeeeeelos.ppt
405007734-Deformacion-de-Sueeeeeeeelos.ppt

La resonante caida del tacoma narrows bridge
La resonante caida del tacoma narrows bridgeLa resonante caida del tacoma narrows bridge
La resonante caida del tacoma narrows bridge

Estructuras de Cable
Estructuras de CableEstructuras de Cable
Estructuras de Cable

SESIÓN 4 ESTRUCTURAS COMPLEMENTARIAS.pptx
SESIÓN 4 ESTRUCTURAS COMPLEMENTARIAS.pptxSESIÓN 4 ESTRUCTURAS COMPLEMENTARIAS.pptx
SESIÓN 4 ESTRUCTURAS COMPLEMENTARIAS.pptx

Torre sears, u.s.a[1]
Torre sears, u.s.a[1]Torre sears, u.s.a[1]
Torre sears, u.s.a[1]

Investigaciones avanzadas
Investigaciones avanzadasInvestigaciones avanzadas
Investigaciones avanzadas

Puentes colgantes
Puentes colgantesPuentes colgantes
Puentes colgantes

Proyecto de fisica
Proyecto de fisicaProyecto de fisica
Proyecto de fisica

Presentacion verdadera
Presentacion verdaderaPresentacion verdadera
Presentacion verdadera

Presentacion verdadera
Presentacion verdaderaPresentacion verdadera
Presentacion verdadera

Las ondas y el sonido
Las ondas y el sonidoLas ondas y el sonido
Las ondas y el sonido

EXP PUENTE TACOMA.pdf
EXP PUENTE TACOMA.pdfEXP PUENTE TACOMA.pdf
EXP PUENTE TACOMA.pdf

Ley de ohm, leyes de kirchhoff,interruptor y motor electrrico
Ley de ohm, leyes de kirchhoff,interruptor y motor electrricoLey de ohm, leyes de kirchhoff,interruptor y motor electrrico
Ley de ohm, leyes de kirchhoff,interruptor y motor electrrico

Borrador
BorradorBorrador
Borrador

Puente de tallarines
Puente de tallarinesPuente de tallarines
Puente de tallarines


Más de Saer C

Mineria en Colombia.
Mineria en Colombia.Mineria en Colombia.
Mineria en Colombia.
Saer C

Geología
Geología Geología
Geología
Saer C

Ecuación Diferencial en un Circuito Eléctrico RL en serie.
Ecuación Diferencial en un Circuito Eléctrico RL en serie.Ecuación Diferencial en un Circuito Eléctrico RL en serie.
Ecuación Diferencial en un Circuito Eléctrico RL en serie.
Saer C

Movimiento armonico simple
Movimiento armonico simpleMovimiento armonico simple
Movimiento armonico simple
Saer C

Ecuaciones diferenciales
Ecuaciones diferencialesEcuaciones diferenciales
Ecuaciones diferenciales
Saer C

Ecuación del Movimiento Amortiguado.
Ecuación del Movimiento Amortiguado.Ecuación del Movimiento Amortiguado.
Ecuación del Movimiento Amortiguado.
Saer C

Ecuación del Movimiento Amortiguado.
Ecuación del Movimiento Amortiguado.Ecuación del Movimiento Amortiguado.
Ecuación del Movimiento Amortiguado.
Saer C

Ecuación Diferencial de un Circuito RLC
Ecuación Diferencial de un Circuito RLCEcuación Diferencial de un Circuito RLC
Ecuación Diferencial de un Circuito RLC
Saer C

Ecuaciones Diferenciales de Primer Orden.
Ecuaciones Diferenciales de Primer Orden.Ecuaciones Diferenciales de Primer Orden.
Ecuaciones Diferenciales de Primer Orden.
Saer C

Movimiento forzado con Amortiguación.
Movimiento forzado con Amortiguación. Movimiento forzado con Amortiguación.
Movimiento forzado con Amortiguación.
Saer C

Datación por Radiocarbono
Datación por RadiocarbonoDatación por Radiocarbono
Datación por Radiocarbono
Saer C

Ecuaciones Diferenciales de primer orden.
Ecuaciones Diferenciales de primer orden.Ecuaciones Diferenciales de primer orden.
Ecuaciones Diferenciales de primer orden.
Saer C

Pendulo.
Pendulo.Pendulo.
Pendulo.
Saer C

Barra De Torsión.
Barra De Torsión.Barra De Torsión.
Barra De Torsión.
Saer C

Ecuacion de onda
Ecuacion de ondaEcuacion de onda
Ecuacion de onda
Saer C


Más de Saer C (15)

Mineria en Colombia.
Mineria en Colombia.Mineria en Colombia.
Mineria en Colombia.

Geología
Geología Geología
Geología

Ecuación Diferencial en un Circuito Eléctrico RL en serie.
Ecuación Diferencial en un Circuito Eléctrico RL en serie.Ecuación Diferencial en un Circuito Eléctrico RL en serie.
Ecuación Diferencial en un Circuito Eléctrico RL en serie.

Movimiento armonico simple
Movimiento armonico simpleMovimiento armonico simple
Movimiento armonico simple

Ecuaciones diferenciales
Ecuaciones diferencialesEcuaciones diferenciales
Ecuaciones diferenciales

Ecuación del Movimiento Amortiguado.
Ecuación del Movimiento Amortiguado.Ecuación del Movimiento Amortiguado.
Ecuación del Movimiento Amortiguado.

Ecuación del Movimiento Amortiguado.
Ecuación del Movimiento Amortiguado.Ecuación del Movimiento Amortiguado.
Ecuación del Movimiento Amortiguado.

Ecuación Diferencial de un Circuito RLC
Ecuación Diferencial de un Circuito RLCEcuación Diferencial de un Circuito RLC
Ecuación Diferencial de un Circuito RLC

Ecuaciones Diferenciales de Primer Orden.
Ecuaciones Diferenciales de Primer Orden.Ecuaciones Diferenciales de Primer Orden.
Ecuaciones Diferenciales de Primer Orden.

Movimiento forzado con Amortiguación.
Movimiento forzado con Amortiguación. Movimiento forzado con Amortiguación.
Movimiento forzado con Amortiguación.

Datación por Radiocarbono
Datación por RadiocarbonoDatación por Radiocarbono
Datación por Radiocarbono

Ecuaciones Diferenciales de primer orden.
Ecuaciones Diferenciales de primer orden.Ecuaciones Diferenciales de primer orden.
Ecuaciones Diferenciales de primer orden.

Pendulo.
Pendulo.Pendulo.
Pendulo.

Barra De Torsión.
Barra De Torsión.Barra De Torsión.
Barra De Torsión.

Ecuacion de onda
Ecuacion de ondaEcuacion de onda
Ecuacion de onda


Último

Fichero Léxico / Pandemia Lingüística / USCO
Fichero Léxico / Pandemia Lingüística / USCOFichero Léxico / Pandemia Lingüística / USCO
Fichero Léxico / Pandemia Lingüística / USCO
mariahernandez632951

03. SESION PERSONAL-PRIMEROS POBLADORES DEL PERÚ.docx
03. SESION PERSONAL-PRIMEROS POBLADORES  DEL PERÚ.docx03. SESION PERSONAL-PRIMEROS POBLADORES  DEL PERÚ.docx
03. SESION PERSONAL-PRIMEROS POBLADORES DEL PERÚ.docx
Giuliana500489

2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA
2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA
2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA
Sandra Mariela Ballón Aguedo

2024 DIA DEL LOGRO-ARTE 3 - IE HONORIO DELGADO ESPINOZA
2024 DIA DEL LOGRO-ARTE 3 - IE HONORIO DELGADO ESPINOZA2024 DIA DEL LOGRO-ARTE 3 - IE HONORIO DELGADO ESPINOZA
2024 DIA DEL LOGRO-ARTE 3 - IE HONORIO DELGADO ESPINOZA
Sandra Mariela Ballón Aguedo

Acuerdo tercer periodo - Grado Sextos.pptx
Acuerdo tercer periodo - Grado Sextos.pptxAcuerdo tercer periodo - Grado Sextos.pptx
Acuerdo tercer periodo - Grado Sextos.pptx
Carlos Andrés Hernández Cabrera

Análisis y Evaluación del Impacto Ambiental.pdf
Análisis y Evaluación del Impacto Ambiental.pdfAnálisis y Evaluación del Impacto Ambiental.pdf
Análisis y Evaluación del Impacto Ambiental.pdf
JonathanCovena1

LABERINTOS DE DISCIPLINAS OLÍMPICAS. Por JAVIER SOLIS NOYOLA
LABERINTOS DE DISCIPLINAS OLÍMPICAS.  Por JAVIER SOLIS NOYOLALABERINTOS DE DISCIPLINAS OLÍMPICAS.  Por JAVIER SOLIS NOYOLA
LABERINTOS DE DISCIPLINAS OLÍMPICAS. Por JAVIER SOLIS NOYOLA
JAVIER SOLIS NOYOLA

ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.
ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.
ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.
marluzsagar

INSTRUMENTOS USADOS EN LA PSICOLOGÍA
INSTRUMENTOS USADOS EN LA PSICOLOGÍA INSTRUMENTOS USADOS EN LA PSICOLOGÍA
INSTRUMENTOS USADOS EN LA PSICOLOGÍA
Kiara Ocampo Apolo

PPT II BLOQUE SG 2024 - semana de gestion.pdf
PPT  II BLOQUE SG 2024 - semana de gestion.pdfPPT  II BLOQUE SG 2024 - semana de gestion.pdf
PPT II BLOQUE SG 2024 - semana de gestion.pdf
ISAACMAMANIFLORES2

2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA
2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA
2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA
Sandra Mariela Ballón Aguedo

1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
nelsontobontrujillo

Taller intensivo de formación continua. Puebla.
Taller intensivo de formación continua. Puebla.Taller intensivo de formación continua. Puebla.
Taller intensivo de formación continua. Puebla.
OscarCruzyCruz

Introduccion-a-la-circunferencia area y longitud
Introduccion-a-la-circunferencia area y longitudIntroduccion-a-la-circunferencia area y longitud
Introduccion-a-la-circunferencia area y longitud
AsafHdez

Plataformas de vídeo online (2 de julio de 2024)
Plataformas de vídeo online (2 de julio de 2024)Plataformas de vídeo online (2 de julio de 2024)
Plataformas de vídeo online (2 de julio de 2024)
Cátedra Banco Santander

SEMANAS DE GESTION 2024 para trabajo escolar
SEMANAS DE GESTION 2024 para trabajo escolarSEMANAS DE GESTION 2024 para trabajo escolar
SEMANAS DE GESTION 2024 para trabajo escolar
JuanPabloII10

🔴 (AC-S18) Semana 18 - Tema 1 Informe sobre un tema del curso.docx
🔴 (AC-S18) Semana 18 - Tema 1 Informe sobre un tema del curso.docx🔴 (AC-S18) Semana 18 - Tema 1 Informe sobre un tema del curso.docx
🔴 (AC-S18) Semana 18 - Tema 1 Informe sobre un tema del curso.docx
FernandoEstebanLlont

Informe de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdf
Informe de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdfInforme de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdf
Informe de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdf
Demetrio Ccesa Rayme

🔴 (AC-S18) Semana 18 – TRABAJO FINAL (INFORMATICA APLICADA TERMINADO y revisa...
🔴 (AC-S18) Semana 18 – TRABAJO FINAL (INFORMATICA APLICADA TERMINADO y revisa...🔴 (AC-S18) Semana 18 – TRABAJO FINAL (INFORMATICA APLICADA TERMINADO y revisa...
🔴 (AC-S18) Semana 18 – TRABAJO FINAL (INFORMATICA APLICADA TERMINADO y revisa...
FernandoEstebanLlont

Introducción a las herramientas de Google Apps (3 de julio de 2024)
Introducción a las herramientas de Google Apps (3 de julio de 2024)Introducción a las herramientas de Google Apps (3 de julio de 2024)
Introducción a las herramientas de Google Apps (3 de julio de 2024)
Cátedra Banco Santander


Último (20)

Fichero Léxico / Pandemia Lingüística / USCO
Fichero Léxico / Pandemia Lingüística / USCOFichero Léxico / Pandemia Lingüística / USCO
Fichero Léxico / Pandemia Lingüística / USCO

03. SESION PERSONAL-PRIMEROS POBLADORES DEL PERÚ.docx
03. SESION PERSONAL-PRIMEROS POBLADORES  DEL PERÚ.docx03. SESION PERSONAL-PRIMEROS POBLADORES  DEL PERÚ.docx
03. SESION PERSONAL-PRIMEROS POBLADORES DEL PERÚ.docx

2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA
2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA
2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA

2024 DIA DEL LOGRO-ARTE 3 - IE HONORIO DELGADO ESPINOZA
2024 DIA DEL LOGRO-ARTE 3 - IE HONORIO DELGADO ESPINOZA2024 DIA DEL LOGRO-ARTE 3 - IE HONORIO DELGADO ESPINOZA
2024 DIA DEL LOGRO-ARTE 3 - IE HONORIO DELGADO ESPINOZA

Acuerdo tercer periodo - Grado Sextos.pptx
Acuerdo tercer periodo - Grado Sextos.pptxAcuerdo tercer periodo - Grado Sextos.pptx
Acuerdo tercer periodo - Grado Sextos.pptx

Análisis y Evaluación del Impacto Ambiental.pdf
Análisis y Evaluación del Impacto Ambiental.pdfAnálisis y Evaluación del Impacto Ambiental.pdf
Análisis y Evaluación del Impacto Ambiental.pdf

LABERINTOS DE DISCIPLINAS OLÍMPICAS. Por JAVIER SOLIS NOYOLA
LABERINTOS DE DISCIPLINAS OLÍMPICAS.  Por JAVIER SOLIS NOYOLALABERINTOS DE DISCIPLINAS OLÍMPICAS.  Por JAVIER SOLIS NOYOLA
LABERINTOS DE DISCIPLINAS OLÍMPICAS. Por JAVIER SOLIS NOYOLA

ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.
ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.
ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.

INSTRUMENTOS USADOS EN LA PSICOLOGÍA
INSTRUMENTOS USADOS EN LA PSICOLOGÍA INSTRUMENTOS USADOS EN LA PSICOLOGÍA
INSTRUMENTOS USADOS EN LA PSICOLOGÍA

PPT II BLOQUE SG 2024 - semana de gestion.pdf
PPT  II BLOQUE SG 2024 - semana de gestion.pdfPPT  II BLOQUE SG 2024 - semana de gestion.pdf
PPT II BLOQUE SG 2024 - semana de gestion.pdf

2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA
2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA
2024 DIA DEL LOGRO-ARTE 2 - IE HONORIO DELGADO ESPINOZA

1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx
1. QUE ES UNA ESTRUCTURAOCTAVOASANTA TERESA .pptx

Taller intensivo de formación continua. Puebla.
Taller intensivo de formación continua. Puebla.Taller intensivo de formación continua. Puebla.
Taller intensivo de formación continua. Puebla.

Introduccion-a-la-circunferencia area y longitud
Introduccion-a-la-circunferencia area y longitudIntroduccion-a-la-circunferencia area y longitud
Introduccion-a-la-circunferencia area y longitud

Plataformas de vídeo online (2 de julio de 2024)
Plataformas de vídeo online (2 de julio de 2024)Plataformas de vídeo online (2 de julio de 2024)
Plataformas de vídeo online (2 de julio de 2024)

SEMANAS DE GESTION 2024 para trabajo escolar
SEMANAS DE GESTION 2024 para trabajo escolarSEMANAS DE GESTION 2024 para trabajo escolar
SEMANAS DE GESTION 2024 para trabajo escolar

🔴 (AC-S18) Semana 18 - Tema 1 Informe sobre un tema del curso.docx
🔴 (AC-S18) Semana 18 - Tema 1 Informe sobre un tema del curso.docx🔴 (AC-S18) Semana 18 - Tema 1 Informe sobre un tema del curso.docx
🔴 (AC-S18) Semana 18 - Tema 1 Informe sobre un tema del curso.docx

Informe de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdf
Informe de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdfInforme de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdf
Informe de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdf

🔴 (AC-S18) Semana 18 – TRABAJO FINAL (INFORMATICA APLICADA TERMINADO y revisa...
🔴 (AC-S18) Semana 18 – TRABAJO FINAL (INFORMATICA APLICADA TERMINADO y revisa...🔴 (AC-S18) Semana 18 – TRABAJO FINAL (INFORMATICA APLICADA TERMINADO y revisa...
🔴 (AC-S18) Semana 18 – TRABAJO FINAL (INFORMATICA APLICADA TERMINADO y revisa...

Introducción a las herramientas de Google Apps (3 de julio de 2024)
Introducción a las herramientas de Google Apps (3 de julio de 2024)Introducción a las herramientas de Google Apps (3 de julio de 2024)
Introducción a las herramientas de Google Apps (3 de julio de 2024)

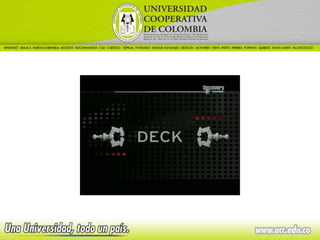

Puente Tacoma.

  • 1. EL COLAPSO DEL PUENTE COLGANTE DE LOS DESFILADEROS DE TACOMA Luis Carlos Pineda
  • 2. Un puente colgante es un puente sostenido por un arco invertido formado por numerosos cables de acero, del que se suspende el tablero del puente mediante tirantes verticales.
  • 3. El Puente de Tacoma Narrows fue puente colgante de 1600 metros de longitud con una distancia entre soportes de 850 m
  • 4. CARACTERISTICAS • Diseño de puente colgante • Dos carriles para los vehículos uno en cada dirección • Comparado con los demás puentes de la época era notablemente mas angosto, liviano y flexible. • Torres de 129m de altura
  • 6. Teorías caída del puente Efectos no lineales Resonancia por y resonancia no efecto del viento lineal
  • 7. Resonancia por efecto del viento Ingeniero Von Karman
  • 9. Ejemplo de resonancia en puentes Militares marchando sobre un puente Puente de Broughton 74 soldados marchando
  • 10. • Pero : La resonancia es un fenómeno lineal: Depende de una coincidencia exacta de la frecuencia natural Requiere la ausencia absoluta de amortiguación del sistema
  • 11. • Ademas: En el caso del puente es imposible que el viento pudiera tener una frecuencia constante. La frecuencia de oscilación del puente era independiente de la velocidad del viento
  • 12. Efectos no lineales y resonancia no lineal Lazer y McKenna tensión Cables como varillas rígidas elásticas Se describe con la ecuación diferencial lineal
  • 13. No hay tensión No existiría la ley de Hooke Fuerza externa (viento o sismos)
  • 14. • Cambio de una ecuación diferencial a otra demuestra la no linealidad del sistema • En todo los cables del puente no existen las mismas ecuaciones en un mismo instante de tiempo • Las ecuaciones no lineales son impredecibles
  • 15. • Pero En su modelo dice que hay una fuerza sinusoidal de frecuencia y amplitud contante sobre el puente. Modelo bastante impredecible y depende de las condiciones iniciales
  • 16. CONCLUSIONES • Ninguna teoría en este momento se acerca totalmente a lo que se experimento con el colapso del puente de Tacoma Narrows. • El colapso del puente además de ser un error de ingeniería, fue un error político ya que al querer economizar costos se decidió tomar un diseño mas económico.
