Rayos X

1. FORMACION DE LA IMAGEN
Vemos DENSIDADES
• Negro: Radiolucido: Poca
densidad. Maxima
penetracion.
• Blanco: Maxima absorcion.
La densidad calcio impide el
paso de los rayos y produce
un color blanco en el
negativo fotográfico.

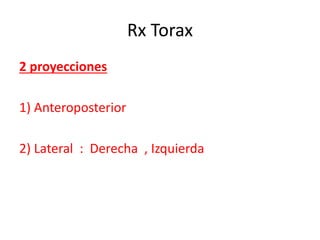

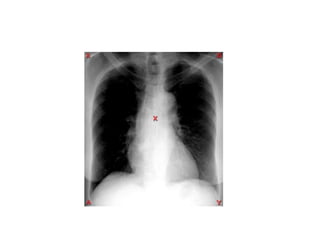

2. Rx Torax
2 proyecciones
1) Anteroposterior
2) Lateral : Derecha , Izquierda

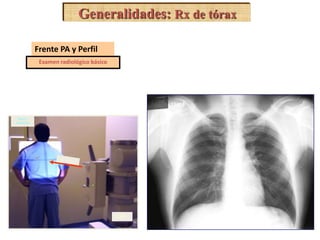

4. TUBO
Máxima
inspiración
Generalidades: Rx de tórax
Frente PA y Perfil
Examen radiológico básico

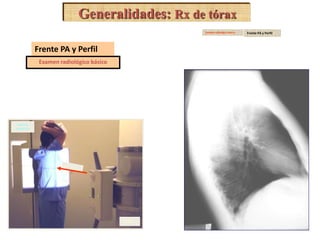

5. TUBO
Máxima
inspiración
Generalidades: Rx de tórax
Frente PA y Perfil
Examen radiológico básico
Examen radiológico básico Frente PA y Perfil

6. Rx Torax
• Nombre Y Fecha
• Bípeda
• Centrada
• Buena penetración : T4
• Bien Inspirada: Arcos costales anteriores 6-7-
Posteriores 10-11
• Evaluación Radiológica

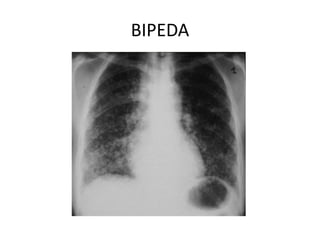

7. BIPEDA

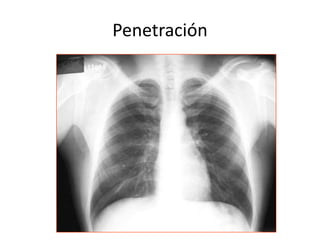

8. Penetración

9. Rx poca penetración

10. Rx alta penetración

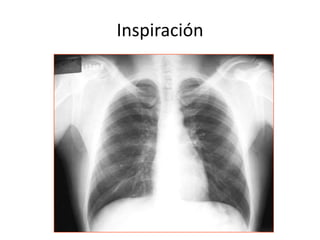

11. Inspiración

12. Rx Mal inspirada

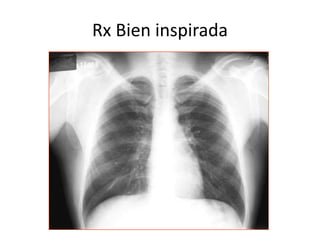

13. Rx Bien inspirada

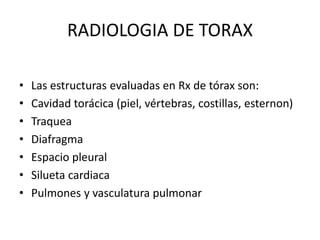

14. RADIOLOGIA DE TORAX
• Las estructuras evaluadas en Rx de tórax son:
• Cavidad torácica (piel, vértebras, costillas, esternon)
• Traquea
• Diafragma
• Espacio pleural
• Silueta cardiaca
• Pulmones y vasculatura pulmonar

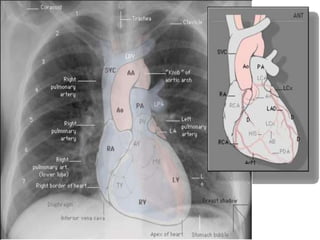

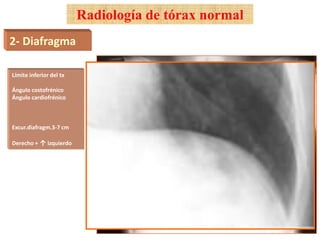

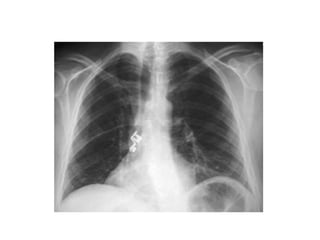

15. Radiología de tórax normal
2- Diafragma
Límite inferior del tx
Ángulo costofrénico
Ángulo cardiofrénico
Excur.diafragm.3-7 cm
Derecho + ↑ izquierdo

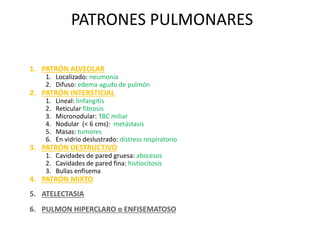

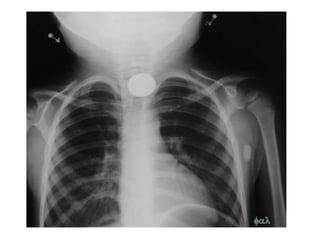

20. PATRONES PULMONARES
1. PATRÓN ALVEOLAR
1. Localizado: neumonía
2. Difuso: edema agudo de pulmón
2. PATRÓN INTERSTICIAL
1. Lineal: linfangitis
2. Reticular fibrosis
3. Micronodular: TBC miliar
4. Nodular (< 6 cms): metástasis
5. Masas: tumores
6. En vidrio deslustrado: distress respiratorio
3. PATRÓN DESTRUCTIVO
1. Cavidades de pared gruesa: abscesos
2. Cavidades de pared fina: histiocitosis
3. Bullas enfisema
4. PATRÓN MIXTO
5. ATELECTASIA
6. PULMON HIPERCLARO o ENFISEMATOSO

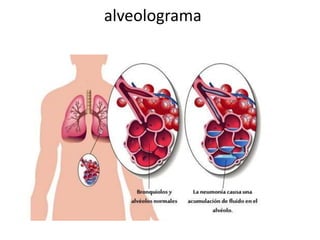

21. alveolograma

22. alveolograma

24. Morfología acinar

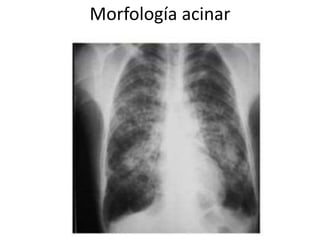

25. Morfología acinar

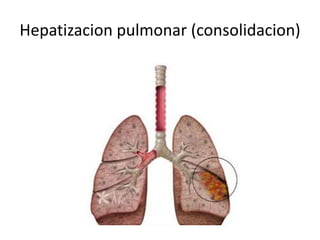

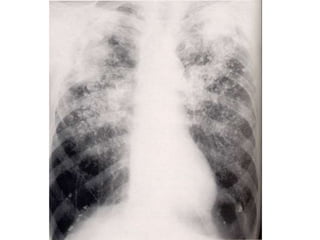

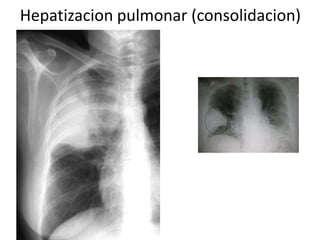

27. Hepatizacion pulmonar (consolidacion)

28. Hepatizacion pulmonar (consolidacion)

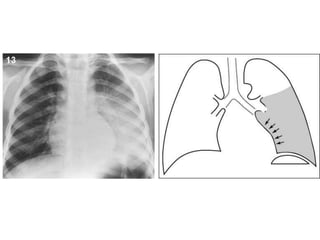

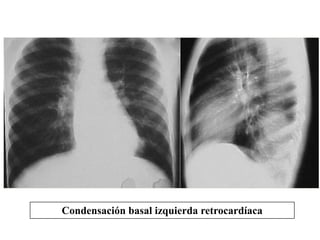

30. Condensación basal izquierda retrocardíaca

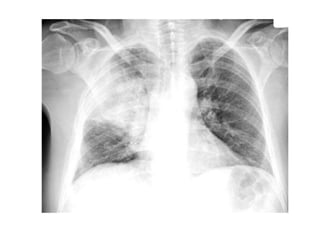

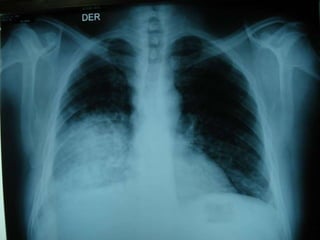

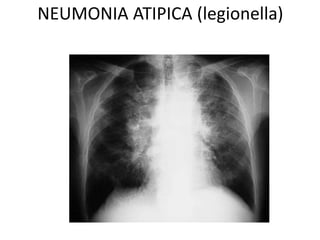

35. NEUMONIA ATIPICA (legionella)

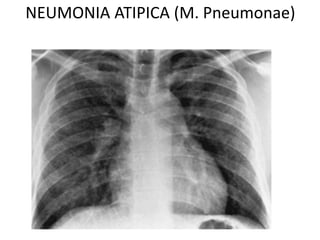

36. NEUMONIA ATIPICA (M. Pneumonae)

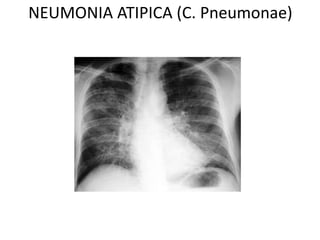

37. NEUMONIA ATIPICA (C. Pneumonae)

38. 6. SIGNOS RADIOLÓGICOS
NEGATIVO Edema pulmonar
Infiltrados alveolares
con tendencia a
distribución periférica,
dejando
más oscuras zonas centrales
NEUMONÍA EOSINÓFILA CRÓNICA
Es el negativo de EAP
o el
signo de las alas de mariposa invertido

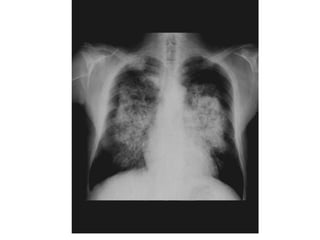

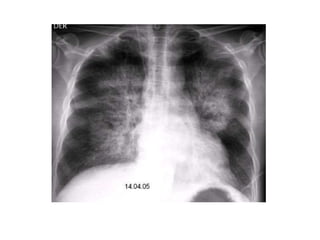

39. Signo de ala de mariposa (edema
pulmonar)

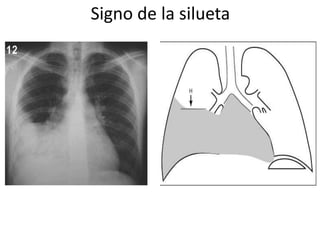

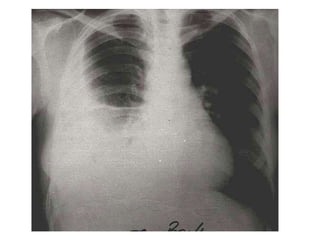

42. Signo de la silueta

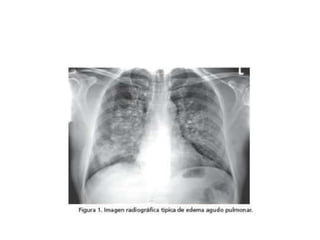

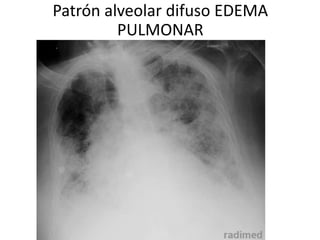

45. Patrón alveolar difuso EDEMA
PULMONAR

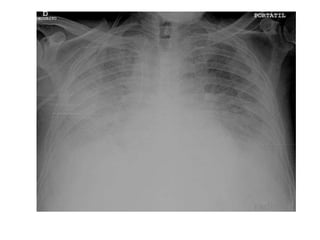

47. Patrón alveolar difuso EDEMA
PULMONAR(Distress)

49. BRONCOGRAMA AEREO

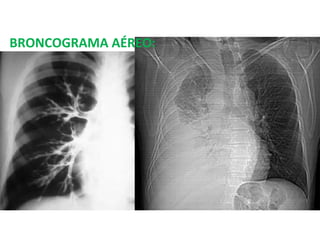

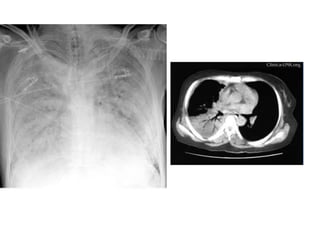

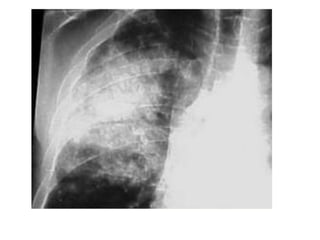

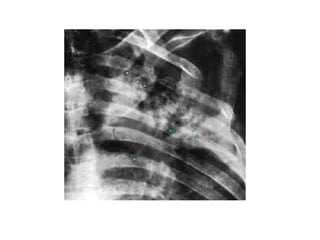

50. BRONCOGRAMA AÉREO:

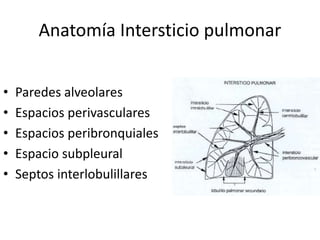

56. Anatomía Intersticio pulmonar
• Paredes alveolares
• Espacios perivasculares
• Espacios peribronquiales
• Espacio subpleural
• Septos interlobulillares

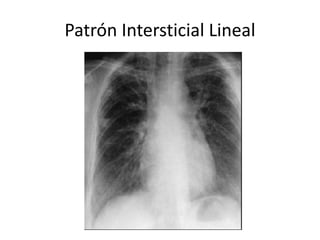

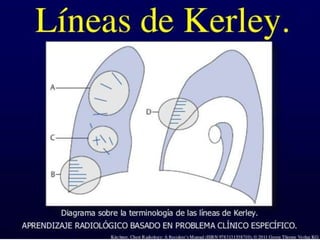

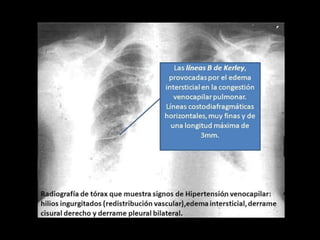

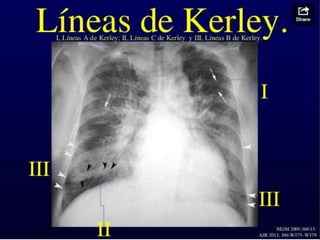

57. Patrón Intersticial Lineal

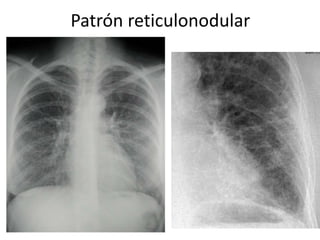

62. Patrón reticulonodular

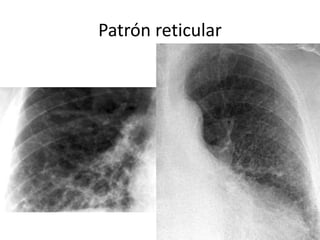

63. Patrón reticular

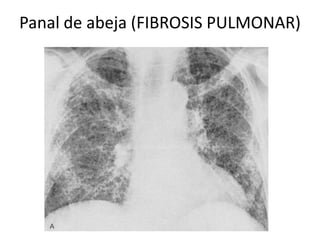

64. Panal de abeja (FIBROSIS PULMONAR)

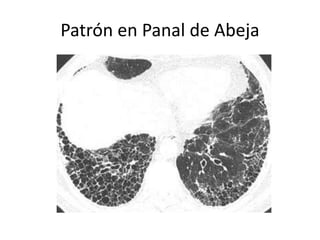

65. Patrón en Panal de Abeja

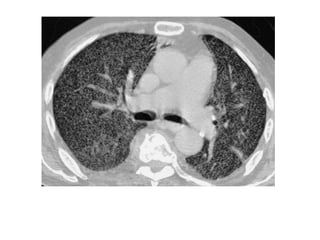

66. Patron micronodular TBC miliar

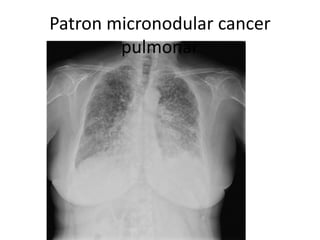

69. Patron micronodular cancer
pulmonar

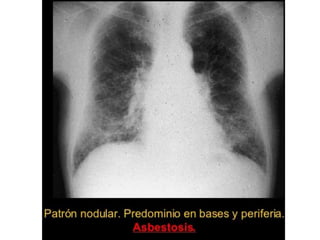

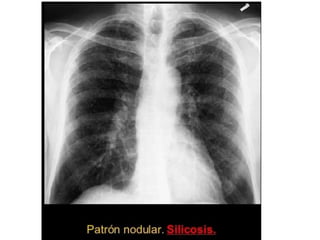

72. Neumocomiosis

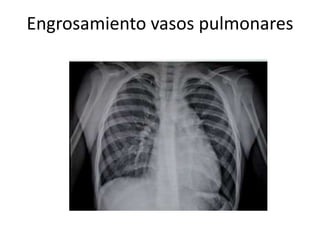

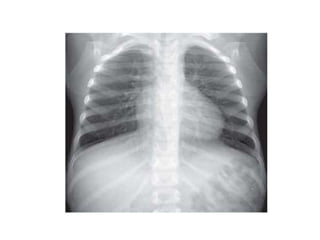

74. Engrosamiento vasos pulmonares

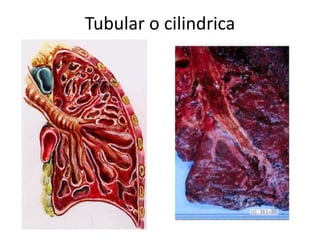

77. Tubular o cilindrica

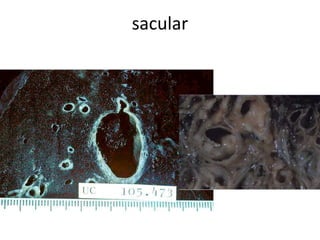

78. sacular

79. Arrosariada o varicosa

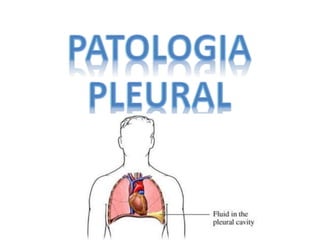

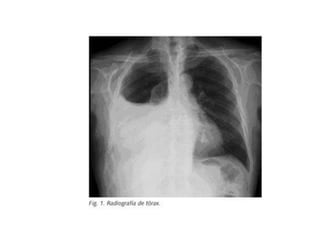

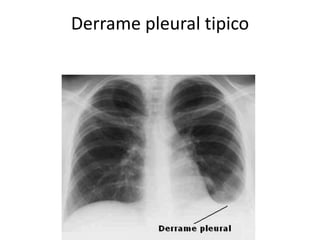

81. Derrame pleural tipico

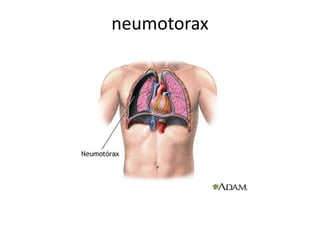

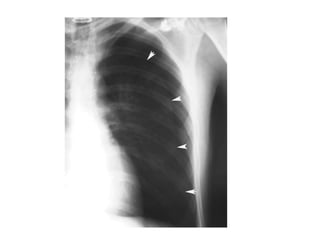

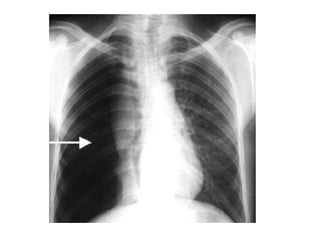

85. neumotorax

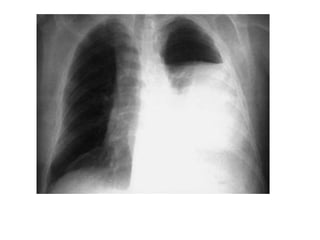

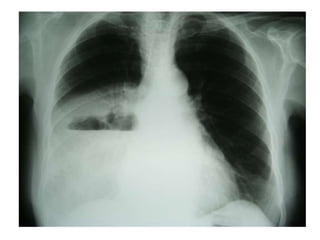

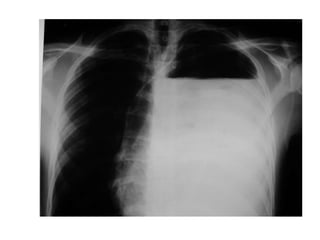

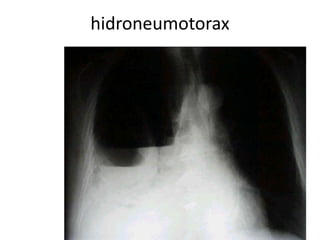

89. hidroneumotorax

92. Engrosamiento pleural

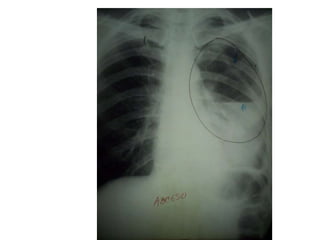

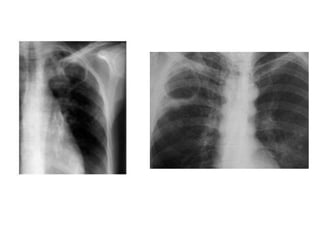

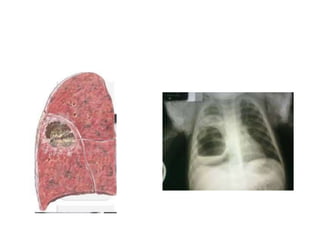

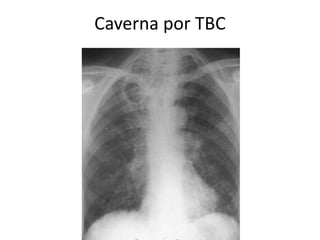

94. Caverna por TBC

98. Quiste Hidatidico

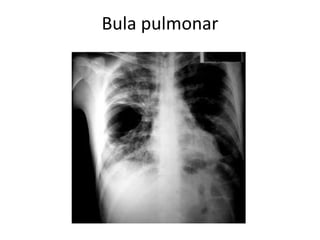

99. Bula pulmonar

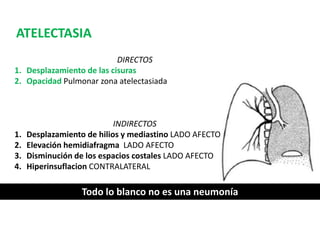

100. DIRECTOS
ATELECTASIA
1. Desplazamiento de las cisuras
2. Opacidad Pulmonar zona atelectasiada
INDIRECTOS
1. Desplazamiento de hilios y mediastino LADO AFECTO
2. Elevación hemidiafragma LADO AFECTO
3. Disminución de los espacios costales LADO AFECTO
4. Hiperinsuflacion CONTRALATERAL
Todo lo blanco no es una neumonía

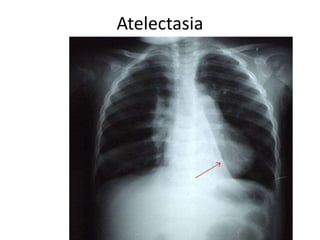

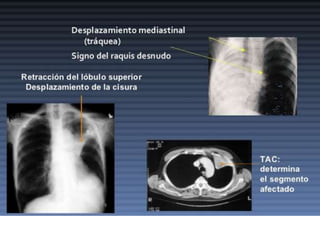

101. Atelectasia

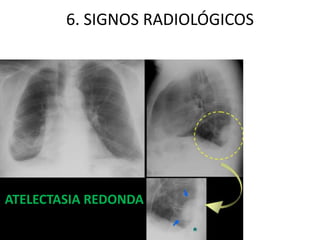

102. 6. SIGNOS RADIOLÓGICOS
ATELECTASIA REDONDA
