1. MARINERO PESCADOR
CONTRUCCIÓN Y ELEMENTOS
ESTRUCTURALES DEL BUQUE.
A. Díez.

2. A. Díez.
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

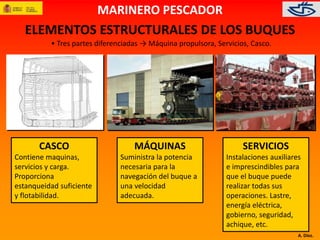

• Tres partes diferenciadas → Máquina propulsora, Servicios, Casco.
CASCO
Contiene maquinas,
servicios y carga.
Proporciona
estanqueidad suficiente
y flotabilidad.
MÁQUINAS
Suministra la potencia
necesaria para la
navegación del buque a
una velocidad
adecuada.
SERVICIOS
Instalaciones auxiliares
e imprescindibles para
que el buque puede
realizar todas sus
operaciones. Lastre,
energía eléctrica,
gobierno, seguridad,
achique, etc.
MARINERO PESCADOR

3. A. Díez.
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

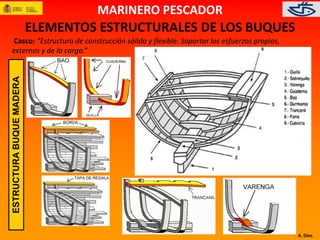

Casco: “Estructura de construcción sólida y flexible. Soportar los esfuerzos propios,
externos y de la carga.”
ESTRUCTURA BUQUE MADERA
MARINERO PESCADOR

4. A. Díez.
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

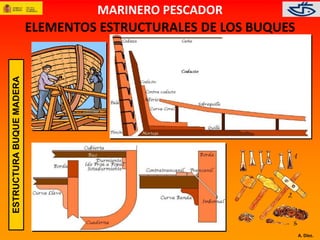

ESTRUCTURA BUQUE MADERA
MARINERO PESCADOR

5. A. Díez.
ELEMENTOS ESTRUCTURALES DE LOS BUQUES
ESTRUCTURA BUQUE MADERA
MARINERO PESCADOR

6. A. Díez.
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

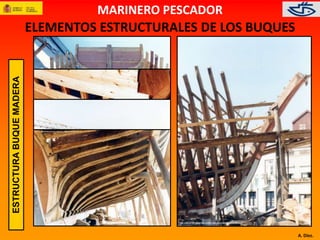

ESTRUCTURA BUQUE MADERA
MARINERO PESCADOR

7. A. Díez.
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

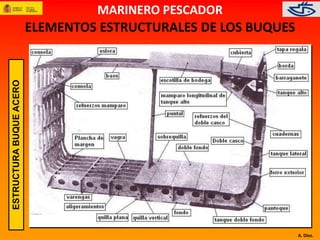

ESTRUCTURA BUQUE ACERO
MARINERO PESCADOR

8. A. Díez.
ELEMENTOS ESTRUCTURALES DE LOS BUQUES
ESTRUCTURA BUQUE ACERO
MARINERO PESCADOR

9. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

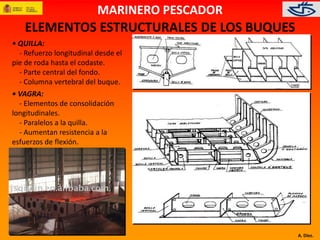

• QUILLA:
- Refuerzo longitudinal desde el
pie de roda hasta el codaste.
- Parte central del fondo.
- Columna vertebral del buque.
• VAGRA:
- Elementos de consolidación
longitudinales.
- Paralelos a la quilla.
- Aumentan resistencia a la
esfuerzos de flexión.

10. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

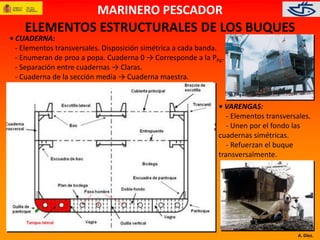

• CUADERNA:
- Elementos transversales. Disposición simétrica a cada banda.
- Enumeran de proa a popa. Cuaderna 0 → Corresponde a la PPp.
- Separación entre cuadernas → Claras.
- Cuaderna de la sección media → Cuaderna maestra.
• VARENGAS:
- Elementos transversales.
- Unen por el fondo las
cuadernas simétricas.
- Refuerzan el buque
transversalmente.

11. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

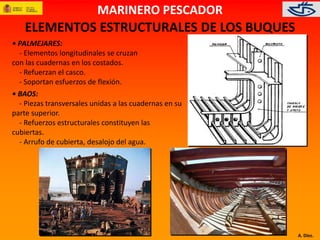

• PALMEJARES:
- Elementos longitudinales se cruzan
con las cuadernas en los costados.
- Refuerzan el casco.
- Soportan esfuerzos de flexión.
• BAOS:
- Piezas transversales unidas a las cuadernas en su
parte superior.
- Refuerzos estructurales constituyen las
cubiertas.
- Arrufo de cubierta, desalojo del agua.

12. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

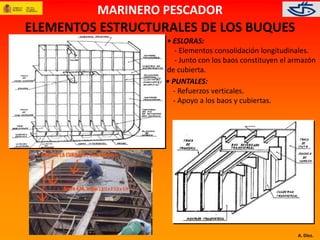

• ESLORAS:
- Elementos consolidación longitudinales.
- Junto con los baos constituyen el armazón
de cubierta.
• PUNTALES:
- Refuerzos verticales.
- Apoyo a los baos y cubiertas.

13. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

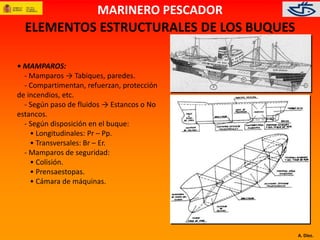

• MAMPAROS:
- Mamparos → Tabiques, paredes.
- Compartimentan, refuerzan, protección
de incendios, etc.
- Según paso de fluidos → Estancos o No
estancos.
- Según disposición en el buque:
• Longitudinales: Pr – Pp.
• Transversales: Br – Er.
- Mamparos de seguridad:
• Colisión.
• Prensaestopas.
• Cámara de máquinas.

14. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

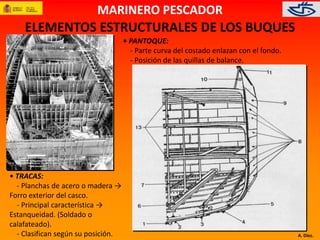

• PANTOQUE:
- Parte curva del costado enlazan con el fondo.
- Posición de las quillas de balance.
• TRACAS:
- Planchas de acero o madera →
Forro exterior del casco.
- Principal característica →
Estanqueidad. (Soldado o
calafateado).
- Clasifican según su posición.

15. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

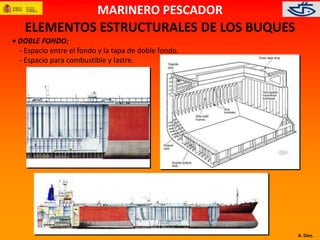

• DOBLE FONDO:
- Espacio entre el fondo y la tapa de doble fondo.
- Espacio para combustible y lastre.

16. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

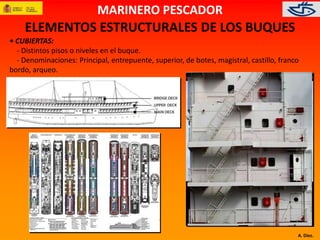

• CUBIERTAS:
- Distintos pisos o niveles en el buque.
- Denominaciones: Principal, entrepuente, superior, de botes, magistral, castillo, franco
bordo, arqueo.

17. A. Díez.

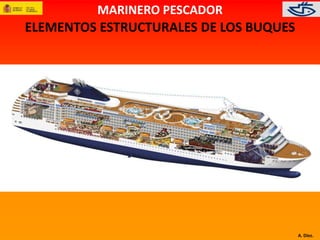

MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

18. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

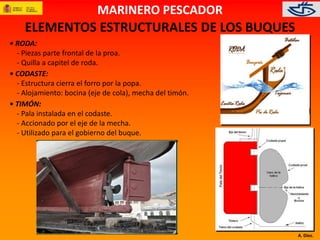

• RODA:
- Piezas parte frontal de la proa.
- Quilla a capitel de roda.
• CODASTE:
- Estructura cierra el forro por la popa.
- Alojamiento: bocina (eje de cola), mecha del timón.
• TIMÓN:
- Pala instalada en el codaste.
- Accionado por el eje de la mecha.
- Utilizado para el gobierno del buque.

19. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

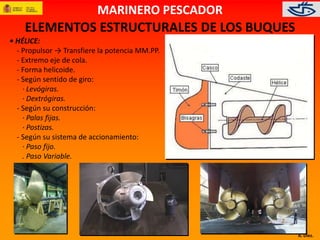

• HÉLICE:
- Propulsor → Transfiere la potencia MM.PP.
- Extremo eje de cola.
- Forma helicoide.
- Según sentido de giro:
· Levógiras.
· Dextrógiras.
- Según su construcción:
· Palas fijas.
· Postizas.
- Según su sistema de accionamiento:
· Paso fijo.
. Paso Variable.

20. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

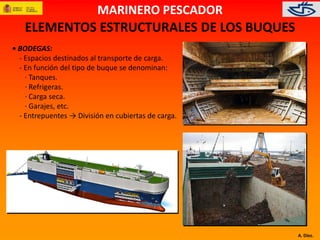

• BODEGAS:
- Espacios destinados al transporte de carga.
- En función del tipo de buque se denominan:
· Tanques.
· Refrigeras.
· Carga seca.
· Garajes, etc.
- Entrepuentes → División en cubiertas de carga.

21. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

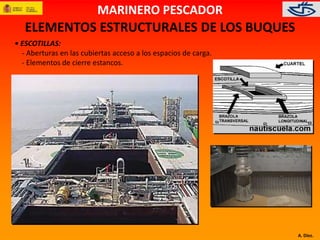

• ESCOTILLAS:
- Aberturas en las cubiertas acceso a los espacios de carga.
- Elementos de cierre estancos.

22. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES

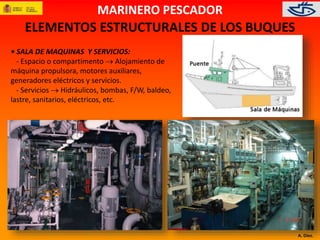

• SALA DE MAQUINAS Y SERVICIOS:
- Espacio o compartimento  Alojamiento de
máquina propulsora, motores auxiliares,
generadores eléctricos y servicios.
- Servicios  Hidráulicos, bombas, F/W, baldeo,
lastre, sanitarios, eléctricos, etc.

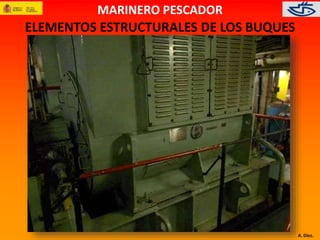

23. A. Díez.
MARINERO PESCADOR
ELEMENTOS ESTRUCTURALES DE LOS BUQUES
