El documento resume conceptos náuticos básicos como el magnetismo terrestre, los rumbos, la rosa náutica y la marcación. Explica que la Tierra se comporta como un imán creando un campo magnético con meridianos magnéticos, y que los polos magnéticos no coinciden con los geográficos. Define los rumbos verdadero, magnético y de aguja, así como la declinación y desvío magnéticos. Describe la rosa náutica y sus puntos y rumbos cardinales, later

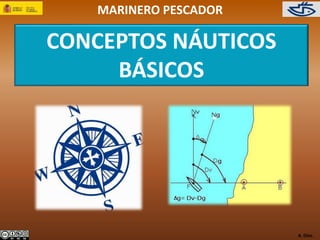

1. MARINERO PESCADOR
CONCEPTOS NÁUTICOS
BÁSICOS
A. Díez.

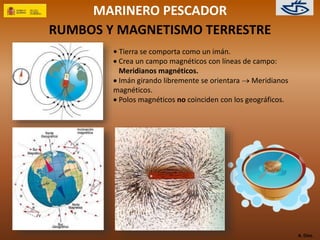

2. RUMBOS Y MAGNETISMO TERRESTRE
• Tierra se comporta como un imán.
 Crea un campo magnéticos con líneas de campo:
Meridianos magnéticos.
 Imán girando libremente se orientara  Meridianos
magnéticos.
 Polos magnéticos no coinciden con los geográficos.
A. Díez.
MARINERO PESCADOR

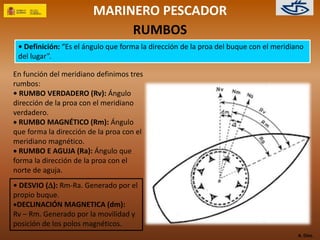

3. MARINERO PESCADOR
RUMBOS
• Definición: “Es el ángulo que forma la dirección de la proa del buque con el meridiano
del lugar”.
A. Díez.
En función del meridiano definimos tres
rumbos:
• RUMBO VERDADERO (Rv): Ángulo
dirección de la proa con el meridiano
verdadero.
 RUMBO MAGNÉTICO (Rm): Ángulo
que forma la dirección de la proa con el
meridiano magnético.
 RUMBO E AGUJA (Ra): Ángulo que
forma la dirección de la proa con el
norte de aguja.
• DESVIO (): Rm-Ra. Generado por el
propio buque.
DECLINACIÓN MAGNETICA (dm):
Rv – Rm. Generado por la movilidad y
posición de los polos magnéticos.

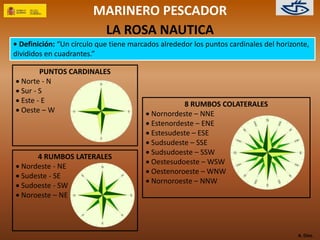

4. MARINERO PESCADOR
LA ROSA NAUTICA
• Definición: “Un círculo que tiene marcados alrededor los puntos cardinales del horizonte,
divididos en cuadrantes.”
A. Díez.
PUNTOS CARDINALES
 Norte - N
 Sur - S
 Este - E
 Oeste – W
4 RUMBOS LATERALES
 Nordeste - NE
 Sudeste - SE
 Sudoeste - SW
 Noroeste – NE
8 RUMBOS COLATERALES
 Nornordeste – NNE
 Estenordeste – ENE
 Estesudeste – ESE
 Sudsudeste – SSE
 Sudsudoeste – SSW
 Oestesudoeste – WSW
 Oestenoroeste – WNW
 Nornoroeste – NNW

5. MARINERO PESCADOR
LA ROSA NAUTICA
A. Díez.
RUMBOS CIRCULARES
• Corresponden a los
equivalentes numéricos de
dividir la circunferencia en
360 º.
 Son los más utilizados en
navegación.
 Nombre de vientos en
cuadrantales.
 Cuadrante 11º15’

6. ROSA NAUTICA
A. Díez.
MARINERO PESCADOR

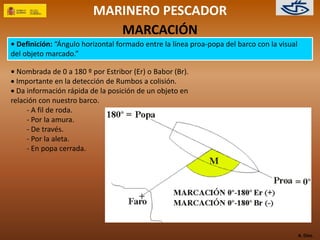

7. MARCACIÓN
A. Díez.
• Definición: “Ángulo horizontal formado entre la línea proa-popa del barco con la visual
del objeto marcado.”
• Nombrada de 0 a 180 º por Estribor (Er) o Babor (Br).
 Importante en la detección de Rumbos a colisión.
 Da información rápida de la posición de un objeto en
relación con nuestro barco.
- A fil de roda.
- Por la amura.
- De través.
- Por la aleta.
- En popa cerrada.
MARINERO PESCADOR

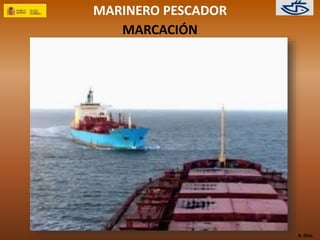

8. MARCACIÓN
A. Díez.
MARINERO PESCADOR
